전자산업기사 2020년 1회 기출문제

2020-06-06 시행 · 73문항

이 회차 문제 풀기 →
1번
이상적인 연산증폭기의 특징으로 틀린 것은?
  1. ① 대역폭이 무한대이다.
  2. ② 전압이득은 무한대이다.
  3. ③ 입력임피던스는 무한대이다.
  4. ④ 온도에 대하여 특성 드리프트가 무한대이다.
정답 확인

정답 ④

2번
병렬전류 궤환 증폭기의 궤환량 β는? (단, Vf : 궤환전압, Vo : 출력전압, If : 궤환전류, Io : 출력전류이다.)
  1. ① If/Io
  2. ② If/Vo
  3. ③ Vf/Vo
  4. ④ Vf/Io
정답 확인

정답 ①

3번
공통 소스(Common Source) 증폭기에 대한 설명 중 옳은 것 은?
  1. ① 출력 단자는 소스(Source)이다.
  2. ② 입력과 출력의 위상차는 180°이다.
  3. ③ 입력 단자는 소스(Source)이다.
  4. ④ 전압이득은 항상 1보다 작다.
정답 확인

정답 ②

4번
입력 신호 주파수의 변화에 따라 잠기거나 동기화 될 수 있 는 전압제어발진기(VCO)를 가지고 있는 회로는?
  1. ① 비안정 멀티 바이브레이터
  2. ② 단안정 멀티 바이브레이터
  3. ③ 위상검출기
  4. ④ 위상 동기(고정) 루프
정답 확인

정답 ④

6번
다음 회로는 MOSFET의 어느 영역에서 동작하는가? (단, μ nCox = 100μA/V2, VTH = 0.4V 이다.)
  1. ① Cutoff Region
  2. ② Triode Region
  3. ③ Saturation Region
  4. ④ 구별할 수 없다.
정답 확인

정답 ③

7번

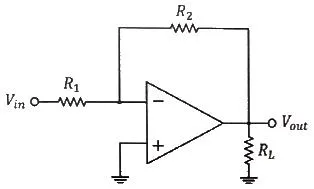

다음 그림과 같은 회로에서 RL에 50mA의 전류가 흐를 때 RL(Ω)은? (단, Vin = 5V, R1 = 10kΩ, R2 = 470kΩ 이다.)
전자산업기사 2020년 1회 7번 문제 그림
  1. ① 47
  2. ② 470
  3. ③ 4700
  4. ④ 47000
정답 확인

정답 ③

8번
변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력이 500mW일 때 변조된 출력의 평균전력은 몇 mW 인가?
  1. ① 450
  2. ② 500
  3. ③ 540
  4. ④ 650
정답 확인

정답 ③

9번
전압 레귤레이터(Regulator) IC 7912의 출력전압은 몇 V 인 가? (단, 입력전압은 IC 동작전압 범위라 가정)
  1. ① +12
  2. ② +5
  3. ③ -12
  4. ④ -5
정답 확인

정답 ③

10번
활성영역에서 동작하는 BJT의 얼리 효과에 관한 설명으로 옳은 것은?
  1. ① VCE의 증가에 따라 컬렉터 전류가 증가한다.
  2. ② 컬렉터를 들여다본 출력저항이 무한대(∞)이다.
  3. ③ VCE의 증가에 따라 실효 베이스 폭이 증가한다.
  4. ④ VCE의 증가에 따라 컬렉터와 베이스 사이 공핍층이 감소 한다.
정답 확인

정답 ①

11번
다음 회로의 전압이득 는 얼마인가? (단, R = 100k Ω, Rf = 50kΩ, R1=R2=10kΩ 이다.)
전자산업기사 2020년 1회 11번 문제 그림
  1. ① 1
  2. ② 1.1
  3. ③ 10
  4. ④ 11
정답 확인

정답 ②

12번
그림의 반파 정류회로에서 다이오드의 최대 역방향 전압 (PIV)은 약 몇 V 인가? (단, 입력 교류 전압 Vin의 실효값은 10V 이다.)
전자산업기사 2020년 1회 12번 문제 그림
  1. ① 10
  2. ② 9.3
  3. ③ 14.14
  4. ④ 13.44
정답 확인

정답 ③

13번
전류이득이 약 1 이고, 전압이득 및 출력임피던스가 매우 높은 증폭기는?
  1. ① 이미터 접지 증폭기
  2. ② 컬렉터 접지 증폭기
  3. ③ 베이스 접지 증폭기
  4. ④ 모든 트랜지스터 증폭기
정답 확인

정답 ③

14번
정귀환을 하는 회로로만 나열한 것은?
  1. ① 슈미트 트리거회로, 발진회로
  2. ② 미분회로, 적분회로
  3. ③ 슈미트 트리거회로, 미분회로
  4. ④ 발진회로, 적분회로
정답 확인

정답 ①

15번
듀티 사이클(Duty cycle)이 0.5이고, 펄스폭이 0.8μs인 펄스 의 주기는 몇 μs 인가?
  1. ① 0.4
  2. ② 0.625
  3. ③ 1.3
  4. ④ 1.6
정답 확인

정답 ④

16번
다음 회로에서 입력 단자와 출력 단자가 도통되는 상태는?
전자산업기사 2020년 1회 16번 문제 그림
  1. ① VS ＞ VB, VA ＜ VB
  2. ② VS ＜ VA, VA ＜ VB
  3. ③ VS ＜ VA, VS ＞ VB
  4. ④ VS ＞ VA, VS ＜ VB
정답 확인

정답 ④

17번
Switching Device인 TR의 문제점으로 옳은 것은?
  1. ① C-E 사이의 스위칭 속도가 빠르다.
  2. ② 베이스에 전류가 흐른다.
  3. ③ C-E 사이의 전류용량이 크다.
  4. ④ 베이스전류에 의하여 컬렉터 전류가 증폭이 된다.
정답 확인

정답 ②

18번
회로에서 제너 다이오드의 항복전압 Vz는 몇 V 인가? (단, 출력전압 Vo는 –12V 이다.)
전자산업기사 2020년 1회 18번 문제 그림
  1. ① -5
  2. ② 5
  3. ③ 7
  4. ④ -7
정답 확인

정답 ③

19번
FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?
  1. ① 제곱 검파회로
  2. ② 복동조 주파수 변별 회로
  3. ③ 포스터 실리(Forster-Seeley) 주파수 변별 회로
  4. ④ 비검파기(ratio detector)
정답 확인

정답 ④

20번
120V, 60Hz인 사인파가 반파 정류기에 공급될 때, 출력 주 파수는 몇 Hz인가?
  1. ① 0
  2. ② 60
  3. ③ 30
  4. ④ 120
정답 확인

정답 ②

21번
유전체의 분극률 χ(F/m)는? (단, εr는 비유전율이다.)
전자산업기사 2020년 1회 21번 문제 그림
  1. ① εr(ε0-1)
  2. ② ε0(εr-1)
  3. ③ εr-1
  4. ④ ε0(εr+1)
정답 확인

정답 ②

22번
전자파의 속도인 의 값은 약 몇 m/s 인가.?
  1. ① 1×108
  2. ② 2×108
  3. ③ 3×108
  4. ④ 4×108
정답 확인

정답 ③

23번
다음 내용은 어떤 법칙을 설명한 것인가?
전자산업기사 2020년 1회 23번 문제 그림
  1. ① 쿨롱의 법칙
  2. ② 가우스의 법칙
  3. ③ 맥스웰의 법칙
  4. ④ 패러데이의 법칙
정답 확인

정답 ④

24번
l1=∞(m), l2=1(m)의 두 직선도선을 50cm의 간격으로 평행 하게 놓고, l1의 직선도선을 중심축으로 하여 l2의 직선도선 을 속도 100m/s로 회전시키면 l2의 직선도선에 유기되는 전 압은 몇 V 인가? (단, l1에 흐르는 전류는 50mA 이다.)
  1. ① 0
  2. ② 5
  3. ③ 2×10-6
  4. ④ 3×10-6
정답 확인

정답 ①

25번
정상 전류계에서 옴 법칙의 미분형은? (단, σ는 도전율, E 는 전계, J는 전류밀도, ρ는 저항률, ρv는 공간전하밀도이 다.)
전자산업기사 2020년 1회 25번 문제 그림
  1. ① J = σE
  2. ② J = ρE
  3. ③ ∇J = 0
정답 확인

정답 ①

26번
비유전율이 4인 유전체 내에 있는 1μC의 전하에서 나오는 전 전속(C)은?
  1. ① 2.5×10-5
  2. ② 1×10-6
  3. ③ 2×10-6
  4. ④ 4×10-6
정답 확인

정답 ②

27번
반지름 a(m)인 직선상 도체에 전류 I(A)가 균일하게 흐를 때 도체내의 전자에너지와 관계가 없는 것은?
  1. ① 투자율
  2. ② 도체의 길이
  3. ③ 전류의 크기
  4. ④ 도체의 단면적
정답 확인

정답 ④

28번
그림과 같이 전류 I(A)가 흐르고 있는 무한장의 직선도체로 부터 r(m) 떨어진 P점에서 자계의 세기 및 방향은? (단, ⊗ 은 지면을 들어가는 방향, ⊙은 지면을 나오는 방향이다.)
전자산업기사 2020년 1회 28번 문제 그림
  1. ① I/2πr, ⊗
  2. ② I/2πr, ⊙
  3. ③ Idl/4πr2, ⊗
  4. ④ Idl/4πr2, ⊙
정답 확인

정답 ①

29번
도체계에서 각 도체의 전위를 V1, V2, ⋯, Vn으로 하기 위한 각 도체의 유도계수와 용량계수에 대한 설명으로 옳은 것 은?
  1. ① q11, q22, q33 등을 유도계수라 한다.
  2. ② q21, q31, q41 등을 용량계수라 한다.
  3. ③ 일반적으로 유도계수는 0보다 작거나 같다.
  4. ④ 용량계수와 유도계수의 단위는 모두 V/C이다.
정답 확인

정답 ③

32번
다음 회로의 극점의 개수는?
전자산업기사 2020년 1회 32번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

33번
RL 직렬회로에 60Hz, 100V의 교류전압을 가했더니 위상이 전압보다 30° 뒤진 5A의 전류가 흘렀다. 이때의 리액턴스는 몇 Ω 인가?
  1. ① 20
  2. ② 10
  3. ③ 10√3
  4. ④ 12
정답 확인

정답 ②

34번
차단 주파수에 대한 설명으로 틀린 것은?
  1. ① 전력이 최대값이 1/2이 되는 주파수이다.
  2. ② 출력 전압이 최대값이 1/√2 이 되는 주파수이다.
  3. ③ 출력 전류가 최대값의 1/√2이 되는 주파수이다.
  4. ④ 전압과 전류의 위상차가 60°가 되는 주파수이다.
정답 확인

정답 ④

35번
다음 회로에서 전압 V3는 몇 V 인가?
전자산업기사 2020년 1회 35번 문제 그림
  1. ① 3
  2. ② 9
  3. ③ 12
  4. ④ 15
정답 확인

정답 ②

36번
다음 회로에서 합성저항이 48Ω일 때, R은 몇 Ω 인가?
전자산업기사 2020년 1회 36번 문제 그림
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

37번
40+j30(V)인 전압을 어떤 회로에 인가했더니 4+j(A)인 전류 가 흘렀다. 이 회로에서 소비되는 전력은 몇 W 인가?
  1. ① 80
  2. ② 190
  3. ③ 320
  4. ④ 480
정답 확인

정답 ②

38번
내부 임피던스가 순 저항 160Ω인 전원과 360Ω의 순 저항 부하 사이에 임피던스 정합을 위한 이상변압기의 권선비 N1:N2는?
전자산업기사 2020년 1회 38번 문제 그림전자산업기사 2020년 1회 38번 문제 그림전자산업기사 2020년 1회 38번 문제 그림전자산업기사 2020년 1회 38번 문제 그림전자산업기사 2020년 1회 38번 문제 그림
  1. ① 1 : 2
  2. ② 1 : 3
  3. ③ 2 : 3
  4. ④ 1 : 4 39. 의 라플라스 변환은?
정답 확인

정답 ③

40번
RC 직렬회로에 인가된 전압의 주파수가 증가하면 임피던스 의 변화는 어떻게 되는가?
  1. ① 증가한다.
  2. ② 감소한다.
  3. ③ 변하지 않는다.
  4. ④ 2배가 된다.
정답 확인

정답 ②

41번
다음 중 데이터를 병렬로 전송하는 것은?
  1. ① RS-232C
  2. ② RS-422
  3. ③ RS-485
  4. ④ RS-488
정답 확인

정답 ④

42번
인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자 를 직접 판독하는 장치는?
  1. ① OMR
  2. ② OCR
  3. ③ MICR
  4. ④ COMR
정답 확인

정답 ②

43번
하드웨어와 소프트웨어의 중간적인 성격을 갖는 것으로서 프로그램이라는 관점에서는 소프트웨어와 동일하지만 하드 웨어와 밀접한 관계를 가지는 것은?
  1. ① Firmware
  2. ② Operating System
  3. ③ Micro Processor
  4. ④ System software
정답 확인

정답 ①

44번
인출 사이클(Fetch Cycle)에 대한 설명으로 가장 옳은 것 은?(문제 오류로 가답안 발표시 1번으로 발표되었지만 확정 답안 발표시 1, 2번이 정답처리 되었습니다. 여기서는 가답 안인 1번을 누르시면 정답 처리 됩니다.)
  1. ① 명령어를 꺼내어 해독될 때까지의 과정
  2. ② 주기억장치에 기억된 명령어를 꺼내는 과정
  3. ③ 명령어가 해독된 다음 실행되는 과정
  4. ④ 명령어를 저장하는 과정
정답 확인

정답 ①

45번
주기억장치에서 기억장소의 지정은 무엇에 의해서 이루어지 는가?
  1. ① BYTE
  2. ② WORD
  3. ③ RECORD
  4. ④ ADDRESS
정답 확인

정답 ④

46번
-25를 2의 보수 형태 2진수로 나타내어 다시 이를 왼쪽으 로 1비트만큼 산술 이동했을 때의 값은?
  1. ① 11100110
  2. ② 11001110
  3. ③ 11100111
  4. ④ 11001111
정답 확인

정답 ②

47번
트랜지스터나 다이오드 같은 능동 소자와 저항과 같은 수동 소자들을 별도로 제작, 하나의 기판 위에 땜질하여 형성시 킨 회로를 무엇이라고 하는가?
  1. ① Hybrid IC
  2. ② PMOS
  3. ③ ECL
  4. ④ TTL
정답 확인

정답 ①

48번
소프트웨어적인 방법으로 인터럽트 요청신호 플래그를 차례 로 검사하여 인터럽트의 발생위치를 찾는 방식은?
  1. ① 데이지체인 방식
  2. ② 폴링 방식
  3. ③ 레지스터 방식
  4. ④ 스트로브 방식
정답 확인

정답 ②

49번
연산장치에서 산술연산회로의 구성요소로 쓰이는 논리 회로 는?
  1. ① 반감산기
  2. ② 전감산기
  3. ③ 반가산기
  4. ④ 전가산기
정답 확인

정답 ④

50번
컴퓨터 주기억장치 용량이 4096비트이고, 워드 길이가 16비 트일 때, PC(Program Counter), AR(Address Register)와 DR(Data Register)의 크기는?
  1. ① PC = 12, AR = 12, DR = 16
  2. ② PC = 12, AR = 12, DR = 8
  3. ③ PC = 16, AR = 8, DR = 16
  4. ④ PC = 8, AR = 8, DR = 16
정답 확인

정답 ④

51번
다음 중 목적 프로그램을 시스템 라이브러리와 연결시켜 실 행 가능한 모듈로 생성해 주는 역할을 하는 것은?
  1. ① Linker
  2. ② Loader
  3. ③ Debugger
  4. ④ Assembler
정답 확인

정답 ①

52번
숫자나 문자 등의 키보드 입력을 2진 코드로 부호화 하는 것은?
  1. ① 디코더
  2. ② 인코더
  3. ③ 멀티플렉서
  4. ④ 디멀티플렉서
정답 확인

정답 ②

53번
에러(error)의 발생을 검출하고 교정을 할 수 있는 코드는?
  1. ① BCD Code
  2. ② ASCⅡ Code
  3. ③ Hamming Code
  4. ④ Excess-3 Code
정답 확인

정답 ③

54번
4입력 변수의 디코더는 최대 몇 개의 출력을 가지는가?
  1. ① 4개
  2. ② 8개
  3. ③ 16개
  4. ④ 32개
정답 확인

정답 ③

55번
10진수로 표현된 (14.625)10을 2진수로 변환하면?
  1. ① 1010.011
  2. ② 1100.101
  3. ③ 1011.111
  4. ④ 1110.101
정답 확인

정답 ④

56번
다음 SR플립플롭의 여기표에서 (A)에 가장 적합한 것은? (단, X는 Don't care이다.)
  1. ① S=0, R=0
  2. ② S=1, R=0
  3. ③ S=0, R=1
  4. ④ S=1, R=1
정답 확인

정답 ③

57번
다음 중 함수 연산 명령에 속하지 않는 것은?
  1. ① ADD
  2. ② CLA
  3. ③ JMP
  4. ④ ROL
정답 확인

정답 ③

58번
Excess-3 코드를 잉요하여 5와 3을 더하면?
  1. ① 1110
  2. ② 0111
  3. ③ 1001
  4. ④ 1011
정답 확인

정답 ④

59번
연산자(operator)의 기능에 속하지 않은 것은?
  1. ① 주소지정 기능
  2. ② 전달 기능
  3. ③ 제어 기능
  4. ④ 입·출력 기능
정답 확인

정답 ①

60번
다음 중 제어장치가 하는 것은?
  1. ① 논리 연산
  2. ② 명령어 해독
  3. ③ 번지 부여
  4. ④ 피가수 기억
정답 확인

정답 ②

61번
상호 인덕턴스 계측에 주로 사용하는 bridge는?
  1. ① Wien bridge
  2. ② Kohlrausch bridge
  3. ③ Schering bridge
  4. ④ Campbell bridge
정답 확인

정답 ④

63번
오실로스코프아 싱크로스코프가 다른 점은?
  1. ① 편향 부분
  2. ② 휘도 조정 부분
  3. ③ 초점 조정 부분
  4. ④ 동기 회로 부분
정답 확인

정답 ④

64번
측정용 저주파 발진기로 주로 사용되는 것은?
  1. ① RC 발진기
  2. ② LC 발진기
  3. ③ 레이저 발진기
  4. ④ 음차 발진기
정답 확인

정답 ①

65번
다음 중 고주파용 주파수계가 아닌 것은?
  1. ① 레헤르(Lecher)선 주파수계
  2. ② 진동형 주파수계
  3. ③ 헤테로다인 주파수계
  4. ④ 흡수형 주파수계
정답 확인

정답 ②

67번
디지털 계측기에 관한 설명 중 틀린 것은?
  1. ① 정도가 높은 측정이 가능하다.
  2. ② 측정이 매우 쉽고, 신속히 이루어진다.
  3. ③ 잡음에 덜 민감하여, 측정 정도를 낮출 수 있다.
  4. ④ 측정값을 읽을 때 개인적 오차가 발생하지 않는다.
정답 확인

정답 ③

69번
표준신호 발생기(SSG)의 출력 전압이 1V인 경우 dB로 표현 하면 얼마인가?
  1. ① 20
  2. ② 40
  3. ③ 60
  4. ④ 120
정답 확인

정답 ④

70번
단상 교류 전력을 측정하기 위한 방법이 아닌 것은?
  1. ① 3전류계법
  2. ② 3전압계법
  3. ③ 단상 전력계법
  4. ④ 3전력계법
정답 확인

정답 ④

71번
고주파 전력측정법으로 적합하지 않은 것은?
  1. ① 표준 부하법
  2. ② C-C형 전류계법
  3. ③ C-M형 전류계법
  4. ④ 전압 전류계법
정답 확인

정답 ④

72번
전자계수기(주파수 카운터)에서 발생시키는 오차가 아닌 것 은?
  1. ① 시간축 오차
  2. ② 트리거 오차
  3. ③ 계통 오차
  4. ④ 개인적 오차
정답 확인

정답 ④

73번
디지털 오실로스코프의 구성요소가 아닌 것은?
  1. ① ADC(analog to digital converter)
  2. ② DAC(digital to analog converter)
  3. ③ 메모리
  4. ④ 음극선관
정답 확인

정답 ④

74번
다음 전지 내부저항 측정 회로에서 S를 열었을 때 6V, S을 닫았을 때 4V, 전류는 0.5A이었다. 전지의 내부저항 r은 몇 Ω 인가?
전자산업기사 2020년 1회 74번 문제 그림
  1. ① 12
  2. ② 10
  3. ③ 4
  4. ④ 2
정답 확인

정답 ③

75번
직류전압계를 사용하여 동작중인 회로의 직류전압을 측정하 고자 한다. 이때 사용되는 직류전압계는 다음 중 어떠한 조 건을 만족하여야 하는가?
  1. ① 내부저항이 가급적 클수록 좋다.
  2. ② 내부저항이 가급적 작을수록 좋다.
  3. ③ 계기의 측정오차 범위가 지정되어 있으므로 내부 저항은 별로 상관없다.
  4. ④ 직류 전압만 측정하면 되므로 전압계의 내부 정전 용량 의 대소에는 상관이 없다.
정답 확인

정답 ①

76번
계수형 주파수계의 측정 시 주의사항 중 틀린 것은?
  1. ① 입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
  2. ② 기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교 정하여서 측정할 것
  3. ③ ±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
  4. ④ 감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것
정답 확인

정답 ③

77번
전선을 절단하지 않고 활선 상태에서 전류를 측정할 수 있 는 것은?
  1. ① 직류 변류기
  2. ② 클램프 미터
  3. ③ 열전형 전류계
  4. ④ 가동 코일형 계기
정답 확인

정답 ②

78번
오실로스코프로 측정 불가능한 것은?
  1. ① 전압
  2. ② 변조도
  3. ③ 전하량
  4. ④ 주파수
정답 확인

정답 ③

79번
오차의 종류에 대한 설명 중 틀린 것은?
  1. ① 개인적 오차 : 측정값을 읽는 사람에 따라 다르게 읽어 생기는 오차
  2. ② 계통적 오차 : 눈금의 부정확, 외부자장의 영향, 계깅차 등 일정한 원인이 있는 오차
  3. ③ 과실 오차 : 측정자의 부주의에 의해서 일어나는 오차
  4. ④ 우연 오차 : 계기의 우연한 변화로 인해 측정값의 지시 가 틀리는 오차
정답 확인

정답 ④

80번
어떤 정보를 가지고 있는 신호라 할지라도 그 정보가 아니 거나 원하는 정보 신호의 형태를 일그러뜨리거나 세기를 변 화시키는 것은?
  1. ① 음압
  2. ② 감도
  3. ③ 잡음
  4. ④ 증폭 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2019년 2회 다음 회차2020년 2회

전자산업기사의 다른 회차

2020년 2회
2020-08-22 · 72문항
2020년 1회
2020-06-06 · 73문항
2019년 2회
2019-04-27 · 69문항
2019년 1회
2019-03-03 · 75문항
2018년 3회
2018-09-15 · 68문항
2018년 2회
2018-04-28 · 71문항
2018년 1회
2018-03-04 · 70문항
2017년 3회
2017-09-23 · 68문항
2017년 2회
2017-05-07 · 75문항
2017년 1회
2017-03-05 · 72문항
2016년 3회
2016-10-01 · 71문항
2016년 2회
2016-05-08 · 70문항
2016년 1회
2016-03-06 · 68문항
2015년 3회
2015-09-19 · 72문항
2015년 2회
2015-05-31 · 67문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-09-20 · 73문항
2014년 1회
2014-07-20 · 71문항
