전자산업기사 2018년 3회 기출문제

2018-09-15 시행 · 68문항

이 회차 문제 풀기 →

1번

다음 베이스 바이어스 회로가 25℃에서 βdc가 50이라면 VCE 의 전압은 몇 V 인가? (단, 실리콘 트랜지스터를 사용한 순방 향 전압강하는 0.7V로 가정한다.)

① 1.44
② 7.73
③ 6.35
④ 2.51

정답 확인

정답 ③

2번

연산증폭기를 사용하지 않는 회로는?

① 능동 필터(active filter)
② 미분기(differentiator)
③ 비교기(comparator)
④ 패리티 검사기(parity checker)

정답 확인

정답 ④

3번

잡음이 많은 전송로를 통한 신호 전송에 가장 유리한 펄스 변조 방식은?

① 펄스 폭 변조(PWM)
② 펄스 진폭 변조(PAM)
③ 펄스 부호 변조(PCM)
④ 펄스 위치 변조(PPM)

정답 확인

정답 ③

4번

부귀환 증폭회로의 특징에 관한 설명으로 틀린 것은?

① 잡음이 감소
② 안정도가 증가
③ 전압이득이 증가
④ 주파수 특성이 개선

정답 확인

정답 ③

5번

귀환이 걸리지 않을 때의 증폭회로의 개루프(open-loop)이득 을 A, 귀환율을 β라 할 때 발진 조건은?

① AB ≥ 1
② AB ＜ 1
③ A = -β
④ A = β

정답 확인

정답 ①

6번

듀티 사이클(Duty cycle)이 0.4 이고, 펄스폭이 0.8㎲인 펄스 의 주기와 주파수는?

① 0.5㎲, 20MHz
② 0.5㎲, 500kHz
③ 2㎲, 500kHz
④ 2㎲, 20MHz

정답 확인

정답 ③

7번

다음 중 전계효과 트랜지스터(FET)에 대한 설명으로 적합하 지 않은 것은?

① 전압제어용 소자이다.
② 열에 대한 안정 특성을 갖는다.
③ 저항부하로 사용할 수 있다.
④ 이득과 대력폭 곱[G ·B]이 크다.

정답 확인

정답 ④

8번

다음 회로도의 명칭으로 옳은 것은?

① 저역통과필터
② 고역통과필터
③ 대역통과필터
④ 대역정지필터

정답 확인

정답 ②

9번

다이오드를 사용한 정류회로에서 여러 다이오드를 병렬로 연 결하여 사용하는 이유로 가장 타당한 것은?

① 효율을 높일 수 있다.
② 다이오드를 과전압으로부터 보호할 수 있다.
③ 부하 출력의 맥동률을 감소시킬 수 있다.
④ 다이오드를 과전류로부터 보호할 수 있다.

정답 확인

정답 ④

11번

다음 중 공통 컬렉터 증폭기(CC)에 대한 설명 중 틀린 것 은?

① 입력 저항이 크다.
② 전입이득이 1 보다 크다.
③ 전압버퍼(완충기)로 많이 사용된다.
④ 이미터 폴로워(Emitter-follower)라고도 한다.

정답 확인

정답 ②

12번

라디오 신호나 TV 신호를 증폭하는데 많이 사용하는 전력증 폭기는?

① B급
② AB급
③ C급
④ AC급

정답 확인

정답 ③

13번

다음 회로에서 가변저항 1㏀ 양단간의 전압이 약 얼마일 경 우 트랜지스터가 구동되어 램프가 ON 되는가?

① 0.1
② 0.3
③ 0.4
④ 0.7

정답 확인

정답 ④

14번

정류회로에서 전기적 특성이 같은 다이오드 여러 개를 병렬 로 접속시키는 이유는?

① 부하 출력에서의 맥동률이 낮아진다.
② 정류기의 역방향 전류가 줄어든다.
③ 과전압으로부터 보호할 수 있다.
④ 과전류로부터 보호할 수 있다.

정답 확인

정답 ④

15번

다음 그림은 어떤 전자소자 기호인가?

① FET
② SCR
③ UJT
④ Tunnel diode

정답 확인

정답 ②

17번

pn 접합 다이오드에서 정공과 전자가 서로 반대쪽에서 흘러 나가는 것을 방해하는 것은 접합부에 무엇이 생성되기 때문 인가?

① 전위장벽
② 전자궤도
③ 에너지 준위
④ 페르미 준위

정답 확인

정답 ①

18번

복조 회로에 의해서 왜형이 발생하는 변조상태는? (단, m은 변조도를 나타낸다.)

① m ＞ 1
② m = 1
③ m ＜ 1
④ m ≤ 1

정답 확인

정답 ①

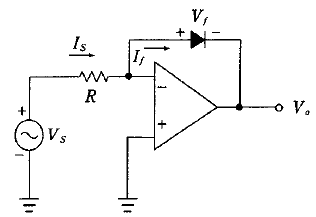

20번

연산 증폭기의 출력은 입력 전압에 대하여 어떻게 되는가?

① 출력전압이 입력전압의 로그 값에 선형적으로 비례한다.
② 출력전압이 입력전압의 로그 값에 비선형적으로 비례한 다.
③ 출력전압이 입력전압의 로그 값에 선형적으로 반비례한 다.
④ 출력전압이 입력전압의 로그 값에 비선형적으로 반비례 한다.

정답 확인

정답 ①

21번

히스테리시스 손실과 히스테리시스 곡선과의 관계는?

① 히스테리시스 곡선의 면적이 클수록 히스테리시스 손실 이 적다.
② 히스테리시스 곡선의 면적이 작을수록 히스테리시스 손 실이 적다.
③ 히스테리시스 곡선의 잔류자기 값이 클수록 히스테리시 스 손실이 적다.
④ 히스테리시스 곡선의 보자력의 값이 클수록 히스테리시 스 손실이 적다.

정답 확인

정답 ②

22번

선적분을 면적분으로 고치는 정리는?

① 중첩의 정리
② Stokes 정리
③ Thevenin 정리
④ Ampere의 주회적분의 법칙

정답 확인

정답 ②

24번

비유전율이 5인 등방 유전체의 한 점에서의 전계의 세기가 105 (V/m)일 때, 이 점의 분극의 세기는 몇 [C/m2 ]인가?

① 10-4 / 9π
② 10-5 / 9πεo
③ 10-4 / 36π
④ 10-5 / 36πεo

정답 확인

정답 ①

25번

두 코일이 있다. 한 코일의 전류가 매초 120[A]의 비율로 변화할 때, 다른 코일에 15[V]의 기전력이 발생하였다면 두 코일의 상호인덕턴스는 몇 H 인가?

① 0.125
② 0.255
③ 0.515
④ 0.615

정답 확인

정답 ①

29번

진공 중의 정전계에서 도체의 성질에 대한 설명으로 틀린 것은?

① 도체 표면은 등전위이다.
② 전하는 도체 표면에 존재한다.
③ 도체 내부 전계의 세기는 0이다.
④ 도체 표면 전하밀도는 곡률이 클수록 작다.

정답 확인

정답 ④

32번

다음 필터에 관한 설명으로 틀린 것은?

① 고역필터[HPF]는 차단주파수 이하만 통과시킨다.
② 저역필터[LPF]는 차단주파수 이하만 통과시킨다.
③ 대역소거필터[BRF]는 차단주파수 이외의 성분은 모두 통과시킨다.
④ 대역통과필터[BPF]는 정해진 특정 주파수 대역만 통과 시킨다.

정답 확인

정답 ①

33번

이상 변압기(ideal transformer)에서 권선비가 n1 : n2 = 2 : 1 이고 RL = 100Ω일 때 입력측에서 본 등가임피던스 Ri는 몇 Ω 인가?

① 50
② 100
③ 200
④ 400

정답 확인

정답 ④

34번

다음 회로와 같이 R=1Ω, L=1H인 직렬회로에 E=1[V]의 전 압을 인가하고 스위치(SW)를 닫았을 경우 전류 i(τ)는 몇 A 인가? (단, t=2τ(2×시정수) 이다.)

① 1
② 0.707
③ 0.865
④ 0.316

정답 확인

정답 ③

35번

선형 회로에서만 성립되는 것은?

① 키르히호프의 법칙
② 페러데이의 전자기유도 법칙
③ 중첩의 원리
④ 렌츠의 법칙

정답 확인

정답 ③

36번

직렬공진회로의 대역폭(BW)이 400 Hz, 공진주파수(f) 4kHz, 저항(R)이 10Ω 이라면 XL은 몇 Ω 인가?

① 50Ω
② 70Ω
③ 100Ω
④ 150Ω

정답 확인

정답 ③

37번

페이저가 인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?

① 5sin(wt-36.9°)
② 5sin(wt-53.1°)
③ 5√2sin(wt-36.9°)
④ 5√2sin(wt-53.1°)

정답 확인

정답 ④

38번

일반적으로 f(t)=f(-t)이라는 조건을 만족하는 경우 무슨 함 수라고 하는가?

① 기함수
② 우함수
③ 도함수
④ 삼각함수

정답 확인

정답 ②

40번

역률이 0.5인 RL 직렬회로에 전압과 전류의 위상차는 몇 도 인가?

① 0°
② 45°
③ 60°
④ 90°

정답 확인

정답 ③

41번

누산기에 대한 설명으로 가장 옳은 것은?

① 데이터의 주소를 일시적으로 저장
② 연산 결과 등을 일시적으로 저장
③ 가장 최근에 인출된 명령어 코드를 저장
④ 다음에 인출할 명령어의 주소를 저장

정답 확인

정답 ②

42번

주기억장치에 주로 사용되는 장치는?

① 반도체
② 자기디스크
③ 자기테이프
④ 자기드럼

정답 확인

정답 ①

43번

부호와 절대치를 이용한 표현법으로 +26과 -26을 8비트로 올바르게 표현한 것은?

① 00011001, 10011001
② 00011010, 10011010
③ 00100110, 10100110
④ 00011011, 10011011

정답 확인

정답 ②

44번

디지털(digital) 컴퓨터와 직접적 관계가 있는 것은?

① 논리회로
② 적분회로
③ 증폭회로
④ 미분회로

정답 확인

정답 ①

45번

다음 중 전달지연시간이 가장 짧은 것은?

① AS-TTL(Advanced Schottky TTL)
② 표준 TTL(Transistor-Transistor Logic)
③ F TTL(Fast TTL)
④ 4000 시리즈 CMOS

정답 확인

정답 ①

46번

다음 중 CD-ROM에 대한 설명으로 가장 옳지 않은 것은?

① 데이터를 읽는 방식은 CD-ROM에서 반사된 레이저 광 선의 유무이다.
② 레이저 광선은 피트에서 반사되고 랜드에서는 산란된다.
③ CD-ROM은 단면 단층 구조만 사용한다.
④ CD-ROM은 한 번 기록된 후 읽기, 쓰기, 재기록(재쓰기) 이 모두 가능하다.

정답 확인

정답 ④

47번

n bit를 2의 보수 방식으로 표현하면 범위는?

① -2n-1-1 ~ 2n-1
② -2n-1 ~ 2n-1+1
③ -2n-1-1 ~ 2n-1+1
④ -2n-1 ~ 2n-1-1

정답 확인

정답 ④

48번

어떤 시스템에서 데이터의 전송 속도가 200bps라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 bit인가?

① 2
② 20
③ 200
④ 2000

정답 확인

정답 ④

49번

컴퓨터를 이용한 디자인, 생산공정, 교육 등의 응용분야에 해당하지 않는 것은?

① CAD
② CAM
③ CAI
④ ALU

정답 확인

정답 ④

50번

마이크로컴퓨터 내부의 버스에 해당하지 않는 것은?

① data bus
② control bus
③ address bus
④ shift bus

정답 확인

정답 ④

51번

매우 자주 사용되는 프로그램 작성을 간단히 하기 위해 이 용되는 프로그램으로 가장 옳은 것은?

① 라이브러리 프로그램
② 유틸리티 프로그램
③ 진단 프로그램
④ 로더 프로그램

정답 확인

정답 ①

52번

4비트의 그레이 코드를 2진수로 변경하는 논리회로를 구현 하기 위한 게이트의 종류와 그 개수로 맞는 것은?

① AND 게이트 3개
② OR 게이트 3개
③ NAND 게이트 3개
④ EX-OR 게이트 3개

정답 확인

정답 ④

53번

어떤 디스크팩이 8매로 되어 있다. 1면에는 200개의 트랙을 사용할 수 있다고 하면 사용 가능한 실린더는 몇 개가 되는 가?

① 100
② 200
③ 1600
④ 3200

정답 확인

정답 ②

54번

컴퓨터가 정해진 순서대로 프로그램 코드들을 처리하는데 반드시 필요한 과정이 아닌 것은?

① 데이터 전송(Data transfer)
② 데이터 읽기(Data read)
③ 데이터 처리(Data processing)
④ 데이터 저장(Data store)

정답 확인

정답 ①

55번

그림과 같은 전기 회로를 논리 회로로 표현하면?

① OR
② AND
③ NOT
④ EX-OR

정답 확인

정답 ①

56번

CPU(레지스터)에 있는 정보를 주기억장치로 이동시키는 것 을 무엇이라 하는가?

① SAVE
② WRITE
③ LOAD
④ STORE

정답 확인

정답 ④

57번

입·출력 장치로 모두 사용할 수 있는 것은?

① line printer
② magnetic tape unit
③ card reader
④ paper tape reader

정답 확인

정답 ②

58번

마이크로컴퓨터의 입·출력 인터페이스 회로는 버스 접속 방 식을 사용하여 구성된다. 이 버스에 많은 입·출력 장치의 접 속을 가능하게 할 수 있는 소자는?

① 3상 버퍼(tri-state buffer)
② 데이지 체인(daisy chain)
③ 재생(refresh) 회로
④ 모뎀(modem)

정답 확인

정답 ①

59번

스택(stack)에 대한 설명 중 가장 옳지 않은 것은?

① PUSH 명령에 의해서 데이터를 저장하고 POP에 의해서 데이터를 인출한다.
② LIFO의 구조를 갖고 있다.
③ 트리와 동일한 자료구조이다.
④ Return address를 저장하기 위한 메모리이다.

정답 확인

정답 ③

60번

다음 중 조합논리회로로만 나열한 것은?

① Adder, Flip-Flop
② Multiplexer, Encoder
③ Decoder, Counter
④ Ring counter, Subtracter

정답 확인

정답 ②

61번

다음 중 가장 정밀도가 높은 측정기기는?

① 0.2급 측정기
② 0.5급 측정기
③ 1.5급 측정기
④ 2.5급 측정기

정답 확인

정답 ①

62번

펄스 발생기의 사용률을 옳게 정의한 것은? (단, 사용률(충 격계수)은 duty cycle를 말한다.)

① 사용률 = 상승시간 / 펄스주기
② 사용률 = 1 / 상승시간
③ 사용률 = 펄스주기 / 펄스폭
④ 사용률 = 펄스폭 / 펄스주기

정답 확인

정답 ④

63번

수신기의 방해 중 타 수신기의 중간 주파 세력이 혼입하여 주는 방해는?

① 영상 방해
② 2신호 혼신 방해
③ 2신호 비트 방해
④ 중간 주파 방해

정답 확인

정답 ④

64번

잡음에 관한 설명 중 틀린 것은?

① 잡음은 신호발생기법으로 측정한다.
② 잡음은 2극관법으로 측정한다.
③ 잡음지수는 1에 가까울수록 잡음이 많다.
④ 잡음지수는 온도에 반비례한다.

정답 확인

정답 ③

65번

구조가 간단하고 튼튼하여 오래 사용할 수 있으므로 적산전 력계로서 널리 사용되는 계기는?

① 정전형 계기
② 가동철편형 계기
③ 유도형 계기
④ 전류력계형 계기

정답 확인

정답 ③

66번

오실로스코프(Oscilloscope)에서 톱니파를 관측파에 동기시 키는 이유는?

① 파형을 안정하기 위하여
② 파형을 정지시키기 위하여
③ 휘점을 수평 진동하기 위하여
④ 휘도의 초점을 맞추기 위하여

정답 확인

정답 ②

67번

다음 ( ) 안에 알맞은 내용은?

① 전압강하
② 전압증가
③ 전압단락
④ 정격전압

정답 확인

정답 ①

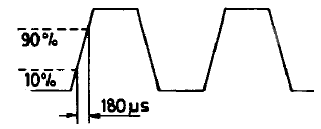

68번

다음 그림에 나타낸 펄스의 상승시간(rise time)을 측정하기 위하여 계수기는 어떤 모드(mode)에서 측정해야 하는가?

① period mode
② pulse-width mode
③ frequency mode
④ time-interval mode

정답 확인

정답 ④

69번

표준신호발생기로 측정한 피측정 전압이 1mV 이면 이득은 몇 dB 인가? (단, 입력되는 신호는 1㎶ 이다.)

① 20
② 40
③ 60
④ 80

정답 확인

정답 ③

70번

브리지법에 해당하는 측정 방법은?

① 편위법
② 치환법
③ 영위법
④ 직편법

정답 확인

정답 ③

71번

1[Wb/m2]의 자속밀도는 몇 T 인가?

① 10-1
② 1
③ 10
④ 100

정답 확인

정답 ②

72번

가동 코일형 측정계기의 지시치는 어떤 값으로 나타내는가?

① 실효치
② 평균치
③ 최대치
④ 최소-최대치(peak to peak)

정답 확인

정답 ②

73번

디지털 전압계에 속하지 않는 것은?

① 적산형(integrating)
② 계단 램프형(staircase ramp)
③ 연속 접근형(successive approximation)
④ 연속 불평형형(continuous unbalance)

정답 확인

정답 ④

74번

다음 그림은 오실로스코프로 파형을 측정한 것이다. 측정된 파형의 피크 투 피크전압과 주파수를 올바르게 나타낸 것 은? (단, Volts/div = 1V, Time/div = 10ms(→0.5ms) 이 다.)

① 전압 : 10Vp-p, 주파수 : 100Hz
② 전압 : 6Vp-p, 주파수 : 400Hz
③ 전압 : 12Vp-p, 주파수 : 100Hz
④ 전압 : 5Vp-p, 주파수 : 50Hz

정답 확인

정답 ②

76번

전압의 참값이 100V이고, 측정값이 100.2V이었다면 전압계 의 백분율 오차는 몇 % 인가?

① 0.1
② 0.2
③ 0.3
④ 0.4

정답 확인

정답 ②

77번

100V용 전열기를 정격전압으로 4시간 30분 사용하였더니 적산 전력계의 지시가 234.3kWh에서 243.3kWh로 되었을 때, 전열기의 저항은 몇 Ω 인가?

① 3
② 5
③ 8
④ 10

정답 확인

정답 ②

78번

음량계(Volume Unit meter)에 관한 설명으로 틀린 것은?

① 감시용이며, 시정수는 중요하지 않다.
② 가변 저항감쇠기와 연결하여 사용한다.
③ 눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다.
④ 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계 기이다.

정답 확인

정답 ①

80번

오실로스코프로 파형을 관찰하려 할 때 CRT면에 휘점이 전 혀 나타나지 않고 있을 경우의 조치사항으로 틀린 것은?

① 입력 ATT를 최대로 조정
② 초점이 넓은 위치로 조정
③ 휘도가 가장 밝은 위치로 조정
④ 수평, 수직위치를 넓은 범위에서 조작 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
