전자산업기사 2018년 1회 기출문제

2018-03-04 시행 · 70문항

이 회차 문제 풀기 →
1번
다음 회로의 동작으로 옳은 것은?
전자산업기사 2018년 1회 1번 문제 그림
  1. ① 정(+)방향 피크를 기준 레벨 VR로 클램프한다.
  2. ② 부(-)방향 피크를 기준 레벨 VR에 클램프한다.
  3. ③ 출력은 2VR이다.
  4. ④ 출력은 Vi이다.
정답 확인

정답 ②

2번
IC 연산증폭기의 입력단으로 사용되는 증폭기는?
  1. ① 차동 증폭기
  2. ② 전압 증폭기
  3. ③ 전류 증폭기
  4. ④ 전력 증폭기
정답 확인

정답 ①

3번
반전 증폭기의 출력전압 VO는? (단, R1 = 20KΩ, R2 = 10K Ω, Vi = 5V이다.)
전자산업기사 2018년 1회 3번 문제 그림
  1. ① 2.5V
  2. ② -2.5V
  3. ③ 10V
  4. ④ -10V
정답 확인

정답 ④

4번
다중 회선을 구성할 때 시분할 방식으로 하려면 어떤 변조 방식이 가장 적절한가?
  1. ① PWM
  2. ② AM
  3. ③ 펄스 변조
  4. ④ PM
정답 확인

정답 ③

5번
연산증폭기에 계단파 입력전압이 인가되었을 때 시간에 따른 출력전압의 변화율을 나타내는 것은?
  1. ① 전류 드리프트
  2. ② 슬루레이트
  3. ③ 동상신호제거비
  4. ④ 출력 오프셋 전압
정답 확인

정답 ②

6번
전파브리지 정류기의 다이오드 하나가 개방(Open)될 때 출력 전압은 어떻게 변화되는가?
  1. ① 0V
  2. ② 반파 전압
  3. ③ 입력전압의 10배
  4. ④ 입력전압의 2배
정답 확인

정답 ②

7번
펄스 변조 방식 중에서 아날로그 변조가 아닌것은?
  1. ① 펄스 진폭 변조(PAM)
  2. ② 펄스 부호 변조(PCM)
  3. ③ 펄스 위상 변조(PPM)
  4. ④ 펄스 폭 변조(PWM)
정답 확인

정답 ②

8번
전류 귀환 증폭기의 출력 임피던스는 귀환이 없을 때와 비교 하면 어떠한가?
  1. ① 감소한다.
  2. ② 증가한다.
  3. ③ 변화가 없다.
  4. ④ 증가 또는 감소할 수 있다.
정답 확인

정답 ②

9번
그림의 PCM 회로 구성에서 들어갈 회로를 올바르게 나열한 것은?
전자산업기사 2018년 1회 9번 문제 그림전자산업기사 2018년 1회 9번 문제 그림
  1. ① ㄱ: 표본화 회로, ㄴ: 양자화 회로, ㄷ: 부호화 회로
  2. ② ㄱ: 표본화 회로, ㄴ: 부호화 회로, ㄷ: 양자화 회로
  3. ③ ㄱ: 부호화 회로, ㄴ: 양자화 회로, ㄷ: 표본화 회로
  4. ④ ㄱ: 양자화 회로, ㄴ: 표본화 회로, ㄷ: 부호화 회로
정답 확인

정답 ①

11번
단상 반파 정류 회로에서 순저항 부하에 걸리는 직류 전압 의 크기가 200V일 때, 다이오드에 걸리는 최대 역전압의 크 기는 약 몇 V 인가?
  1. ① 628
  2. ② 314
  3. ③ 141.4
  4. ④ 565.7
정답 확인

정답 ①

12번
이미터 접지증폭기에 이미터 저항을 연결했을 경우 나타나 는 결과에 관한 설명으로 틀린것은?
  1. ① 입력저항이 증가한다.
  2. ② 주파수 특성이 개선된다.
  3. ③ 안정도가 좋아진다.
  4. ④ 전압이득이 증가한다.
정답 확인

정답 ④

13번
다음 등가회로가 나타내는 소자는?
전자산업기사 2018년 1회 13번 문제 그림
  1. ① SSS
  2. ② SUS
  3. ③ SCR
  4. ④ SCS
정답 확인

정답 ③

14번
부귀환 증폭기의 일반적인 특징으로 틀린 것은?
  1. ① 잡음이 감소한다.
  2. ② 대역폭이 증가한다.
  3. ③ 안정도가 증가한다.
  4. ④ 일그러짐이 증가한다.
정답 확인

정답 ④

15번
입력의 반주기(180°) 동안은 직선 영역에서 동작하고 나머 지 반주기 동안은 차단영역에서 동작하는 증폭기는?
  1. ① A급
  2. ② B급
  3. ③ C급
  4. ④ D급
정답 확인

정답 ②

16번
FET에서 VGS = 0.7V로 일정하게 하고 VDS를 5V에서 10V로 변화시켰을 때, ID가 10mA에서 15mA로 변화하였다면 드레 인-소스 저항(rd)은 몇 KΩ 인가?
  1. ① 1
  2. ② 5
  3. ③ 10
  4. ④ 50
정답 확인

정답 ①

17번
A급 전력증폭기의 특징에 관한 설명 중 틀린것은?
전자산업기사 2018년 1회 17번 문제 그림
  1. ① 입력신호 전주기(0~360°)에서 동작한다.
  2. ② 활성영역에서 동작한다.
  3. ③ 효율은 이다.
  4. ④ 완충 증폭기로 이용한다.
정답 확인

정답 ③

18번

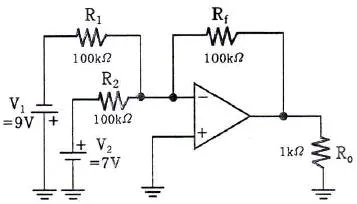

회로에서 저항 RO 양단의 출력전압은 몇 V인가?
전자산업기사 2018년 1회 18번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

19번
정전압 장치의 출력전압은 몇 V 인가?
전자산업기사 2018년 1회 19번 문제 그림
  1. ① 5
  2. ② 7.5
  3. ③ 10
  4. ④ 30
정답 확인

정답 ③

20번
n-채널 JFET의 IDSS = 16mA, VP=-4V, VGS = -2V일 때 gm 은 몇 S 인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ④

21번
다음 물질 중 비유전율이 가장 큰 것은?
  1. ① 물
  2. ② 수소
  3. ③ 고무
  4. ④ 운모
정답 확인

정답 ①

23번
비유전율 εs=3인 유전체 중에 Q1 = Q2 = 2×10-6C의 두 점 전하간에 작용하는 힘 F가 3×10-3 N이 되도록 하려면 두 점전하는 몇 m 떨어져 있어야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

24번
압전기 현상에서 분극과 응력이 동일 방향으로 발생하는 현 상은?
  1. ① 횡효과
  2. ② 종효과
  3. ③ 역효과
  4. ④ 간접효과
정답 확인

정답 ②

26번
환상철심에 권수 20회의 A코일과 권수 80회의 B코일이 있 을 때 A코일의 자기 인덕턴스가 5mH라면 두 코일의 상호 인덕턴스는 몇 mH인가?
  1. ① 20
  2. ② 40
  3. ③ 60
  4. ④ 80
정답 확인

정답 ①

27번
권수가 200회이고, 자기 인덕턴스가 20mH인 코일에 2A의 전류를 흘릴 때 자속은 몇 Wb인가? (단, 누설자속은 없는 것으로 한다.)
  1. ① 2×10-2
  2. ② 4×10-2
  3. ③ 2×10-4
  4. ④ 4×10-4
정답 확인

정답 ③

29번
길이 20cm, 단면의 반지름 10cm인 원통이 길이의 방향으 로 균일하게 자화되어 자화의 세기가 200Wb/m2인 경우, 원 통 양 단자에서의 전 자극의 세기는 몇 Wb 인가?
  1. ① π
  2. ② 2π
  3. ③ 3π
  4. ④ 4π
정답 확인

정답 ②

30번
주파수가 1MHz인 전자파의 파장은 공기 중에서 몇 m 인 가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

31번
e=200√2 sin wt+100√2sin wt[V]인 전압을 RL 직렬회로에 가할 때 제 3고조파 전류의 실효값은 몇 A 인가? (단, R=8 Ω, ωL=2Ω이다.)
  1. ① 10
  2. ② 14
  3. ③ 20
  4. ④ 28
정답 확인

정답 ①

33번
다음 필터에 관한 설명 중 틀린 것은?
  1. ① 저역통과 회로는 높은 주파수를 잘 통과시키는 회로이 다.
  2. ② 고역통과 회로는 낮은 주파수를 잘 통과시키지 않는 회 로이다.
  3. ③ 대역통과 회로는 대역에 해당하는 주파수만 통과시키는 회로이다.
  4. ④ 대역저지 회로는 대역에 해당되는 주파수를 통과시키지 않는 회로이다.
정답 확인

정답 ①

34번
다음 파형을 단위계단 함수로 표시할 때 S(t) 는?
전자산업기사 2018년 1회 34번 문제 그림
  1. ① u(t)+u(t-T)-2u(t-2T)
  2. ② u(t)+u(t-T)+2u(t-2T)
  3. ③ u(t)+u(t-T)-2u(t+2T)
  4. ④ u(t)+u(t+T)+2u(t+2T)
정답 확인

정답 ①

35번
인덕턴스 L1=L2=10mH이고, 상호 인덕턴스 M이 5mH일 때 결합계수(k)는?
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.3
  4. ④ 0.5
정답 확인

정답 ④

36번
그림과 같은 회로망 그래프에서 컷 세트(cut-set)를 나타내 는 것은?
전자산업기사 2018년 1회 36번 문제 그림
  1. ① {1,2,3}
  2. ② {1,4,5}
  3. ③ {1,3,4}
  4. ④ {1,2,3,4}
정답 확인

정답 ②

37번
다음의 회로가 정저항 회로가 되기 위한 L의 값은 몇 mH 인가? (단, R=1kΩ, C=0.1μF이다.)
전자산업기사 2018년 1회 37번 문제 그림
  1. ① 10
  2. ② 40
  3. ③ 100
  4. ④ 150
정답 확인

정답 ③

39번
권선비가 1인 이상적인 트랜스포머의 권선이 코어 주위에 반대방향으로 감겨 있으면 2차 전압은?
  1. ① 1차 전압과 동위상이다.
  2. ② 1차 전압과 역위상이다.
  3. ③ 1차 전압보다 크다.
  4. ④ 1차 전압보다 작다.
정답 확인

정답 ②

40번
4단자망의 파라미터 A,B,C,D의 내용으로 옳은 것은?
  1. ① A: 전압비, B: 임피던스 차원, C: 어드미턴스 차원, D: 전류비
  2. ② A: 전류비, B: 임피던스 차원, C: 어드미턴스 차원, D: 전압비
  3. ③ A: 전압비, B: 어드미턴스 차원, C: 임피던스 차원, D: 전류비
  4. ④ A: 전류비, B: 어드미턴스 차원, C: 임피던스 차원, D: 전압비
정답 확인

정답 ①

41번
Programmed I/O에 사용되는 핸드셰이킹(hand shaking) 비 트이며, 입력으로 전송할 준비가 된 데이터 또는 출력에서 수신할 준비가 된 데이터를 가진 주변장치를 가리키는 것 은?
  1. ① status bit
  2. ② start bit
  3. ③ interrupt bit
  4. ④ vector bit
정답 확인

정답 ①

42번
자료가 기억된 장소에 직접 사상(Mapping)시킬 수 있는 주 소는?
  1. ① 직접 주소
  2. ② 간접 주소
  3. ③ 계산에 의한 주소
  4. ④ 자료 자신
정답 확인

정답 ①

43번
정수의 표현이 크기에 제한받는 가장 큰 이유는?
  1. ① 기계어(WORD, BYTE)의 크기나 수
  2. ② 기억용량
  3. ③ 기억 장치의 질
  4. ④ CPU 클럭
정답 확인

정답 ①

44번
컴퓨터 연산에서 보수(Complement)를 사용하는 목적으로 가장 적합한 것은?
  1. ① 가산기를 이용하여 감산을 수행하기 위하여
  2. ② 연산 속도를 줄이기 위하여
  3. ③ 저장공간의 확보를 위하여
  4. ④ 논리 연산의 게이트 수를 줄이기 위하여
정답 확인

정답 ①

45번
캐시 메모리(Cache Memory)의 설명으로 가장 옳은 것은?
  1. ① CPU의 속도와 기억장치의 속도 차를 늘이기 위한 기억 장치이다.
  2. ② 캐시의 성능을 나타내는 척도를 적중률(hit ratio)이라 한 다.
  3. ③ 주로 DRAM으로 구성되어 있다.
  4. ④ CPU와 보조기억장치의 정보교환을 위해 데이터를 임시 보관한다.
정답 확인

정답 ②

46번
인터럽트를 발생하는 장치들을 직렬로 연결하는 하드웨어적 인 우선순위 제어 방식은?
  1. ① interface
  2. ② encoder
  3. ③ daisy chain
  4. ④ polling
정답 확인

정답 ③

47번
프로그램 카운터(program counter)는 다음에 실행해야 할 프로그램 명령의 어떤 것을 유지하는가?
  1. ① 클록(Clock)
  2. ② 주소(Address)
  3. ③ 동작(Operation)
  4. ④ 상태(Status)
정답 확인

정답 ②

48번
하나의 입력 신호를 받아서 수많은 데이터 출력선 중 하나 를 선택하는 장치는?
  1. ① Demultiplexer
  2. ② Debugger
  3. ③ Flip-flop
  4. ④ Accumulator
정답 확인

정답 ①

49번
32비트 컴퓨터에서 어떤 메모리의 용량이 16kilo×32의 용 량을 가지고 있다. 이 메모리가 가질 수 있는 최대 주소 입 력 선의 개수는?
  1. ① 14
  2. ② 32
  3. ③ 64
  4. ④ 512
정답 확인

정답 ①

50번
컴퓨터를 명령어집합의 복잡성에 따라 RISC와 CISC로 구분 할 때 CISC 컴퓨터의 특징이 아닌것은?
  1. ① RISC에 비해 명령어 수가 많다.
  2. ② RISC에 비해 주소지정방식이 다양하다.
  3. ③ 명령어 형식은 모두 같은 길이를 갖는다.
  4. ④ 대부분의 명령어는 직접적으로 기억장치에 접근(Access) 을 할 수 있다.
정답 확인

정답 ③

51번
8비트에 BCD 코드 2개의 숫자를 표현하는 방법으로 기억장 치의 공간 이용도를 높일 수 있어 주로 10진수 연산에 사용 되는 것은?
  1. ① 부동 소수점 형식
  2. ② 팩 10진수 형식
  3. ③ 언팩 2진수 형식
  4. ④ 8진 데이터 형식
정답 확인

정답 ②

53번
다음 중 두 문자의 비교에 가장 적합한 논리 연산은?
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ EX-OR
정답 확인

정답 ④

54번
개인용 컴퓨터(PC)를 구성 및 운용하는데 반드시 필요한 장 치가 아닌 것은?
  1. ① CPU
  2. ② RAM
  3. ③ HDD
  4. ④ Plotter
정답 확인

정답 ④

55번
기억장치 접근 방식의 분류에서 DASD 방식이 아닌 것은?
  1. ① FDD
  2. ② HDD
  3. ③ SSD
  4. ④ Magnetic Tape
정답 확인

정답 ④

56번
다음의 코드체계 중 인접한 연속된 수들을 서로 한 비트만 달라지게 나타내는 이진 코드의 표현방법으로 주로 오류정 정에 사용되는 코드로 가장 적합한 것은?
  1. ① BCD
  2. ② ASCII
  3. ③ GRAY
  4. ④ UNI
정답 확인

정답 ③

57번
인터럽트(interrupt)에 관한 설명으로 틀린 것은?
  1. ① 내부 혹은 외부장치로부터 요구되는 우선 서비스 요청이 다.
  2. ② 주로 소프트웨어, 하드웨어의 원인에 의해서 발생된다.
  3. ③ PSW(Program Status Word)와는 관계없다.
  4. ④ 고정소수점 연산의 오버플로우(Overflow)발생 때 발생한 다.
정답 확인

정답 ③

58번
오퍼랜드 형식에 따라 명령어를 구분할 때, 그 분류에 포함 되지 않는 것은?
  1. ① 메모리 참조 명령
  2. ② 레지스터 참조 명령
  3. ③ 입출력 명령
  4. ④ 버스 참조 명령
정답 확인

정답 ④

59번
보조기억장치로 사용되고 있는 CD-ROM과 DVD에 대한 설 명으로 옳지 않은 것은?
  1. ① CD-ROM과 DVD에서 사용하는 레이저의 파장은 같다.
  2. ② DVD는 기존 CD와의 호환성이 높은 멀티미디어 CD방식 과 기록용량을 높이기에 용이한 초밀도 방식(SD)이 있 다.
  3. ③ CD-ROM의 디스크 구조는 단층인데 반해, DVD는 2층까 지 있다.
  4. ④ CD-ROM과 DVD의 배속을 표현할 때, 각각 기본적인 데 이터 전송속도의 배수이다.
정답 확인

정답 ①

60번
어떤 일을 실행하는데 있어서 하나의 일을 여러 단계로 나 누어 중첩되게 실행함으로써 성능을 높이는 방법은?
  1. ① IOP
  2. ② cycle staling
  3. ③ pipelining
  4. ④ program status word
정답 확인

정답 ③

61번

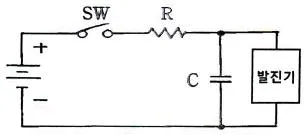

그림의 발진기에서 발진 주파수를 낮추기 위한 방법은?
전자산업기사 2018년 1회 61번 문제 그림
  1. ① R 증가, C 감소
  2. ② R 감소, C 증가
  3. ③ R과 C의 감소
  4. ④ R과 C의 증가
정답 확인

정답 ④

62번
계측용 발진기의 필요조건으로 적합하지 않은 것은?
  1. ① 출력 임피던스가 가능한 클 것
  2. ② 출력 파형의 왜율이 적을 것
  3. ③ 발진 주파수를 연속적으로 가변할 수 있을 것
  4. ④ 출력 전압은 안정되고 직독할 수 있을 것
정답 확인

정답 ①

65번
홀 계수 0.04m3/C, 두께 0.5 mm인 홀 발전기를 0.5 WB/m2인 자속밀도(B) 속에 수직으로 놓고 전류 단자에 1mA를 흘린 경우에 얻어지는 기전력은 몇 mV 인가?
  1. ① 10
  2. ② 20
  3. ③ 40
  4. ④ 80
정답 확인

정답 ③

66번
오실로스코프에서 화면의 수직축 눈금 1개에 해당하는 크기 값을 변경하고자 할 때 사용하는 것은?
  1. ① TIME/DIV
  2. ② VOLTS/DIV
  3. ③ POSITION
  4. ④ TRIG MODE
정답 확인

정답 ②

67번
최대 눈금 50mV, 내부 저항 10Ω의 직류 전압계에 배율기 를 사용하여 3V의 전압을 측정하려면 배율기의 저항은 몇 Ω 인가?
  1. ① 500
  2. ② 590
  3. ③ 600
  4. ④ 690
정답 확인

정답 ②

69번
디지털 계수형 주파수계의 구성과 관계가 있는 것은?
  1. ① 변조기
  2. ② 검파기
  3. ③ 게이트 회로
  4. ④ CRT
정답 확인

정답 ③

70번
측정기로 미지량을 측정하는 경우에 어느 정도 미세하게 식 별할 수 있는지를 나타내는 것은?
  1. ① 확도
  2. ② 정도
  3. ③ 편차
  4. ④ 감도
정답 확인

정답 ②

71번
다음 중 저항 온도 특성을 이용한 고주파 전력계로 옳은 것 은?
  1. ① 딥미터
  2. ② 볼로미터
  3. ③ 김쇄기
  4. ④ 멀티미터기
정답 확인

정답 ②

72번
오실로스코프의 수평 편향 시스템의 기본 구성에 속하지 않 는 것은?
  1. ① 트리거 회로
  2. ② 수평 증폭기
  3. ③ 스위프 발진기
  4. ④ 이상 신호 발생기
정답 확인

정답 ④

73번
오실로스코프 상에서 그림과 같은 도형을 얻었다. c=0.5 이 고, d=1 이라면 위상차(θ)는?
전자산업기사 2018년 1회 73번 문제 그림
  1. ① θ=0°
  2. ② θ=30°
  3. ③ θ=90°
  4. ④ θ=150°
정답 확인

정답 ②

74번
측정기기의 제어장치는 제어 토크의 종류에 따라 분류할 수 있다. 다음 중 제어장치의 종류가 아닌것은?
  1. ① 스프링 제어
  2. ② 공기 제어
  3. ③ 전기적 제어
  4. ④ 자기적 제어
정답 확인

정답 ②

75번
표준 커패시터로 미지의 인덕턴스를 측정하는 브리지로서 외부 전자계의 영향이 적고 회로 크기가 작은 회로는?
  1. ① 윈 브리지 회로
  2. ② 맥스웰 브리지 회로
  3. ③ 공진 브리지 회로
  4. ④ 캠벨 브리지 회로
정답 확인

정답 ②

76번
어떤 전원장치의 무부하시 전압이 220V였는데 정격부하시 전압이 180V가 되었다. 측정된 전압 변동률(%)은?
  1. ① 22.2
  2. ② 18.6
  3. ③ 16.6
  4. ④ 11.2
정답 확인

정답 ①

77번
정전용량, 저주파 주파수 측정 등에 사용되는 브리지는?
  1. ① 윈 브리지
  2. ② 캠벨 브리지
  3. ③ 셰링 브리지
  4. ④ 코올라시 브리지
정답 확인

정답 ①

78번
대표적인 파형 측정기로서 신호의 주파수와 전압의 크기, 감쇠량, 변조지수, 점유 대역폭, 변조 신호 주파수 등을 측 정하고 신호의 왜곡 측정, 잡음 등을 분석할 수 있는 계기 는?
  1. ① 오실로스코프
  2. ② 디지털 전력량계
  3. ③ 스펙트럼 분석기
  4. ④ 주파수 카운터
정답 확인

정답 ③

79번
피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반 복한 횟수가 60번 이었다. 피측정 주파수는?
전자산업기사 2018년 1회 79번 문제 그림
  1. ① 1Hz
  2. ② 60Hz
  3. ③ 360Hz
정답 확인

정답 ②

80번
다음의 지침형 주파수계에서 주파수(f)는 몇 kHz 인가?(단, V = 5V, C = 250nF, I = 2.5mA이다.)
전자산업기사 2018년 1회 80번 문제 그림
  1. ① 0.2
  2. ② 1
  3. ③ 2
  4. ④ 10 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
