전자산업기사 2019년 2회 기출문제

2019-04-27 시행 · 69문항

이 회차 문제 풀기 →
1번
어떤 차동 증폭기의 차동모드 전압이득이 5000, 동상모드 전 압이득이 0.25일 때, CMRR은 약 몇 dB인가?
  1. ① 46
  2. ② 62
  3. ③ 78
  4. ④ 86
정답 확인

정답 ④

2번
다음 회로의 이름으로 옳은 것은?
전자산업기사 2019년 2회 2번 문제 그림
  1. ① 전파 정류회로
  2. ② 배전압 정류회로
  3. ③ 진폭제한회로
  4. ④ 위상반전회로
정답 확인

정답 ②

3번
반파정류기와 전파정류기의 다이오드 저항과 부하저항이 서 로 같을 때 두 정류기의 전압 변동률의 관계는?
  1. ① 반파정류기가 전파정류기에 비해 2배 더 크다.
  2. ② 전파정류기가 반파정류기에 비해 2배 더 크다.
  3. ③ 전파정류기가 반파정류기에 비해 4배 더 크다.
  4. ④ 전파정류기와 반파정류기의 경우가 같다.
정답 확인

정답 ④

4번
다음에서 피변조파 V=Vcㆍ(1+mcosωt)ㆍsinωt이며, 반송파의 진폭은 4V, 변조도는 50%인 경우 직선 검파를 할 때 부하저 항에 나타나는 신호파의 실효치 전압은 약 몇 V 인가?(단 , 효율 η는 90%이다.)
전자산업기사 2019년 2회 4번 문제 그림
  1. ① 0.37
  2. ② 1.27
  3. ③ 2.25
  4. ④ 3.4
정답 확인

정답 ②

5번
증폭기의 대역폭 정의로 맞는 것은?
  1. ① 중간영역전압이득의 100%가 시작되는 주파수에서 끝나는 주파수 사이
  2. ② 중간영역전압이득의 약 90% 가 시작되는 주파수에서 끝 나는 주파수 사이
  3. ③ 중간영역전압이득의 약 70%가 시작되는 주파수에서 끝나 는 주파수 사이
  4. ④ 중간영역전압이득의 약 50%가 시작되는 주파수에서 끝나 는 주파수 사이
정답 확인

정답 ③

6번
어떤 증폭기가 전압 이득(Av)이 50이고, 차단주파수(fc)가 20Hz일 때, 궤환 시 전압이득이 40이 되었다면, 변경된 차단 주파수는 몇 Hz 인가?
  1. ① 8
  2. ② 16
  3. ③ 20
  4. ④ 25
정답 확인

정답 ④

7번
다음 회로에서 출력 Vo의 전압(V)은? (단, OPAMP는 이상적 이다)
전자산업기사 2019년 2회 7번 문제 그림
  1. ① －7
  2. ② －21
  3. ③ 7
  4. ④ 21
정답 확인

정답 ②

8번
다음 중 정현파를 입력하면 구형파가 출력되는 회로는?
  1. ① 적분 회로
  2. ② 미분 회로
  3. ③ 부트스트랩 회로
  4. ④ 슈미트 트리거 회로
정답 확인

정답 ④

9번
다음 중 FET의 특징으로 옳은 것은?
  1. ① Ai(전류이득) = ∞
  2. ② 입력 저항이 10 ~ 100Ω 정도로 작다.
  3. ③ 전압 제어 방식이다
  4. ④ 이득×대역폭이 바이폴라(Bipolar) 보다 크다.
정답 확인

정답 ③

10번
다음 트랜지스터(BJT)의 동작점 중 증폭기로 동작하기 위한 영역은?
  1. ① cutoff region
  2. ② saturation region
  3. ③ active region
  4. ④ breakdown region
정답 확인

정답 ③

11번
다음 원소 중 도너원자로 틀린 것은?
  1. ① In
  2. ② P
  3. ③ As
  4. ④ Sb
정답 확인

정답 ①

13번
다음 연산증폭기의 특성 중 슬루 레이트(slew rate)에 가장 영향을 많이 받는 특성은?
  1. ① 잡음 특성
  2. ② 이득 특성
  3. ③ 스위칭 특성
  4. ④ 동상 제거 특성
정답 확인

정답 ③

14번
다단(3단) 증폭기의 전체 전압 이득은 약 몇 dB인가? (단, 각단의 전압이득Av1=10, Av2=15, Av3=20 이다.)
  1. ① 45
  2. ② 70
  3. ③ 90
  4. ④ 100
정답 확인

정답 ②

15번
이상적인 펄스파형에서 펄스폭이 20μs이고, 펄스의 반복 주 파수가 1000Hz일 때, 이 펄스파의 점유율 D는 얼마인가?
  1. ① 0.005
  2. ② 0.002
  3. ③ 0.05
  4. ④ 0.02
정답 확인

정답 ④

16번

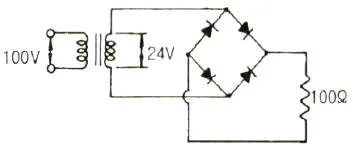

다음 정류회로에서 다이오드에 걸리는 피크역전압(PIV)은 몇 V인가? (단, 다이오드는 이상적인 소자이다.)
전자산업기사 2019년 2회 16번 문제 그림
  1. ① 12
  2. ② 24
  3. ③ 48
  4. ④ 100
정답 확인

정답 ②

17번
다음 회로에서 궤환율 β는 얼마인가?
  1. ① 0.25
  2. ② 0.5
  3. ③ 0.75
  4. ④ 1
정답 확인

정답 ①

18번
다음 중 트랜지스터(BJT) 회로를 증폭기로 사용하기 위해 바이어스를 설계 시 가장 적절한 것은?
  1. ① 베이스-이미터 사이는 역방향, 컬렉터-베이스 사이도 역 방향
  2. ② 베이스-이미터 사이는 역방향, 컬렉터-베이스 사이는 순 방향
  3. ③ 베이스-이미터 사이는 순방향, 컬렉터-베이스 사이도 순 방향
  4. ④ 베이스-이미터 사이는 순방향, 컬렉터-베이스 사이는 역 방향
정답 확인

정답 ④

19번
전압 증폭도가 항상 1보다 작은 증폭회로는?
  1. ① 컬렉터 접지 증폭회로
  2. ② 이미터 접지 증폭회로
  3. ③ 베이스 접지 증폭회로
  4. ④ 게이트 접지 증폭회로
정답 확인

정답 ①

20번
다음 중 트랜지스터(BJT) 증폭기 구성에서 C급 증폭기의 가 장 큰 장점은?
  1. ① 잡음의 감소
  2. ② 효율의 증대
  3. ③ 회로 구성이 간단
  4. ④ 출력 파형의 왜율 감소
정답 확인

정답 ②

21번
어떤 폐곡면 내에 +8μC의 전하와 －3μC의 전하가 있을 경 우, 이 폐곡면에서 나오는 전기력선의 총 수는 약 몇 개 인 가?
  1. ① 0.30×105
  2. ② 1.24×105
  3. ③ 5.65×105
  4. ④ 9.65×105
정답 확인

정답 ③

22번
자속의 연속성을 나타낸 식은?
  1. ① B = μH
  2. ② ∇ · B = 0
  3. ③ ∇ · B = ρ
  4. ④ ∇ · B = －μH
정답 확인

정답 ②

24번
거리에 반비례하는 전계의 세기를 가진 것은?
  1. ① 점전하
  2. ② 구전하
  3. ③ 선전하
  4. ④ 전기쌍극자
정답 확인

정답 ③

25번
유전체에서 분극의 세기 단위는?
  1. ① C/m3
  2. ② C/m2
  3. ③ C/m
  4. ④ C
정답 확인

정답 ②

26번
중공도체의 중공부에 전하를 놓지 않으면 외부에서 준 전하 는 외부 표면에만 분포한다. 이때 도체 내의 전계는 몇 V/m 인가?
전자산업기사 2019년 2회 26번 문제 그림
  1. ① 0
  2. ② 4π
  3. ③ ∞
정답 확인

정답 ①

28번
전류에 의한 자계의 방향을 결정하는 법칙은?
  1. ① 렌츠의 법칙
  2. ② 플레밍의 왼손 법칙
  3. ③ 플레밍의 오른손 법칙
  4. ④ 암페어의 오른나사 법칙
정답 확인

정답 ④

30번
평균반지름 10cm인 환상솔레노이드에 5A의 전류가 흐를 때 내부자계가 1600AT/m이었다. 권수는 약 몇 회인가?
전자산업기사 2019년 2회 30번 문제 그림전자산업기사 2019년 2회 30번 문제 그림전자산업기사 2019년 2회 30번 문제 그림
  1. ① 210
  2. ② 200
  3. ③ 190
  4. ④ 180 31. 일 때, 전류와 전압과의 위상차는 얼마인가?
정답 확인

정답 ②

32번
다음 파형 중 파형률이 가장 작은 것은?
  1. ① 삼각파
  2. ② 정현파
  3. ③ 구형파
  4. ④ 반원파
정답 확인

정답 ③

34번
복소평면(S평면)에서 근의 위치가 그림의 X표점에 있을 때 응답 파형은?
전자산업기사 2019년 2회 34번 문제 그림
  1. ① 감쇠 진동한다
  2. ② 지속 진동한다
  3. ③ 증가 진동한다
  4. ④ 단조 증가한다
정답 확인

정답 ②

35번
다음 그림과 같은 RL 직렬회로에서 스위치가 연결되었을 때, 정상전류는 몇 A 인가?
전자산업기사 2019년 2회 35번 문제 그림
  1. ① 0.5
  2. ② 1
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ④

36번
다음 회로에서 등가 임피던스는?
  1. ① jω(L1+L2-2M)
  2. ② jω(L1+L2+2M)
  3. ③ jω(L1+L2+2M)+R
  4. ④ jω(L1+L2-2M)+R
정답 확인

정답 ④

37번
라플라스 변환 H(s)에서 변수 s의 의미는?
  1. ① 복소 주파수
  2. ② 전달함수
  3. ③ 영점
  4. ④ 극점
정답 확인

정답 ①

40번
그림과 같은 회로가 정저항 회로가 되기 위한 C 값은 몇 μ F인가? (단, R=2kΩ, L=4H 이다.)
전자산업기사 2019년 2회 40번 문제 그림
  1. ① 0.1
  2. ② 0.2
  3. ③ 1
  4. ④ 2
정답 확인

정답 ③

41번
CPU가 데이터를 받아들일 수 있음을 메모리에 알리는 신호 를 송출하는 단계는?
  1. ① SYNC(Synchronization signal)
  2. ② INT(Interrupt request)
  3. ③ INTE(Interrupt enable)
  4. ④ DBIN(Data bus In)
정답 확인

정답 ④

42번
다음 회로에서 A=1001, B=0111이 입력되어 있을 때 출력 은?(단, A와 B는 입력이고 f는 출력이다.)
전자산업기사 2019년 2회 42번 문제 그림
  1. ① 0111
  2. ② 1110
  3. ③ 1001
  4. ④ 0001
정답 확인

정답 ②

43번
주 기억장치에 주로 사용되는 기억 소자는? (문제 오류로 가답안 발표시 1번이 답안으로 발표되었으나, 확정답안 발 표시 1번, 2번이 정답 처리 되었습니다. 여기서는 가답안인 1번을 누르면 정답 처리 됩니다.)
  1. ① RAM
  2. ② ROM
  3. ③ 캐시 기억장치
  4. ④ 자기 코어 기억장치
정답 확인

정답 ①

44번
RS플립플롭의 특징이 아닌 것은?
  1. ① 입력으로 S(Set)와 R(Reset)이 있다.
  2. ② 양쪽 입력이 동시에 0이 될 수 있다.
  3. ③ 펄스가 가해지면 반전되어 기억된다.
  4. ④ 계산기의 레지스터, 제어회로 등에 사용된다.
정답 확인

정답 ③

45번
2진수 (1101)2 의 그레이 코드 변환 결과는?
  1. ① (0010)2
  2. ② (0011)2
  3. ③ (1011)2
  4. ④ (1111)2
정답 확인

정답 ③

46번
1 k×8비트 용량의 RAM을 구성하려고 할 때, 필요한 어드 레스 선은 몇 개 인가?
  1. ① 8
  2. ② 10
  3. ③ 12
  4. ④ 14
정답 확인

정답 ②

47번
다음 C언어의 자료형 중 integer type이 아닌 것은?
  1. ① int
  2. ② long
  3. ③ double
  4. ④ short
정답 확인

정답 ③

48번
인터럽트 수행을 위해서 기본적으로 요구되는 요소가 아닌 것은?
  1. ① 큐
  2. ② 인터럽트 서브루틴
  3. ③ 스택
  4. ④ 인터럽트 요구신호
정답 확인

정답 ①

49번
어떤 컴퓨터의 번지레지스터(address register)가 16비트일 때 최대 번지지정 가능 용량은 몇 k인가?
  1. ① 256
  2. ② 64
  3. ③ 32
  4. ④ 16
정답 확인

정답 ②

50번
16진수 12E0을 10진수로 변환한 결과로 옳은 것은?
  1. ① 4832
  2. ② 4834
  3. ③ 4836
  4. ④ 4838
정답 확인

정답 ①

51번
다음 중 카운터를 설계하는데 가장 많이 사용하는 플립플롭 은?
  1. ① RS 플립플롭
  2. ② D 플립플롭
  3. ③ T 플립플롭
  4. ④ E 플립플롭
정답 확인

정답 ③

52번
JK플립플롭에서 J=0, K=1로 입력될 때 플립플롭은 어떻게 변하는가?
  1. ① 1로 변한다.
  2. ② 0으로 변한다.
  3. ③ 전 내용이 그대로 남는다.
  4. ④ 전 내용에 대한 complement로 된다.
정답 확인

정답 ②

53번
버퍼 메모리(buffer memory)의 목적으로 틀린 것은?
  1. ① 데이터를 미리 주기억장치에서 가져온다.
  2. ② 주기억장치의 용량을 크게 한다.
  3. ③ 많은 데이터를 주기억장치에서 한 번에 가져나간다.
  4. ④ 저속 입ㆍ출력장치와 고속 내부기억장치에 설치하여 사 용된다.
정답 확인

정답 ②

54번
컴퓨터가 프로그램을 수행하던 중 컴퓨터 내부나 외부에서 응급 사태가 발생하여 현재 수행되는 프로그램이 일시적으 로 중지되는 상태는?
  1. ① break
  2. ② stop
  3. ③ emergency
  4. ④ interrupt
정답 확인

정답 ④

55번
디코더(decoder)의 입력이 3개일 때 출력은 최대 몇 개인 가?
  1. ① 1
  2. ② 2
  3. ③ 4
  4. ④ 8
정답 확인

정답 ④

56번
10진수 79를 8비트로 표현하여 1의 보수를 취한 후 우측으 로 2비트 산술 시 프트 했을 때의 2진수 값은?
  1. ① 01001111
  2. ② 10110000
  3. ③ 11011000
  4. ④ 11101100
정답 확인

정답 ④

58번
RISC(Reduced Instruction Set Computer) 시스템에 대한 설명으로 틀린 것은?
  1. ① 컴파일러 구성이 용이하다.
  2. ② 대부분의 명령어가 하나의 머신 사이클 내에 수행된다.
  3. ③ 명령어의 길이는 가변적이다.
  4. ④ 모든 식이 하나씩 차례차례 수행된다.
정답 확인

정답 ③

59번
음성 입력장치의 설명으로 틀린 것은?
  1. ① 단어와 숫자에 대한 음성 패턴들을 저장 할 데이터베이 스를 가지고 있다.
  2. ② 소프트웨어가 감지 또는 판독된 해당 음성 패턴을 기계 내에 저장된 패턴과 비교한다.
  3. ③ 인식장치로 구술한 단어의 패턴이 기록된다.
  4. ④ 입력된 문자의 패턴을 저장된 패턴과 비교한다.
정답 확인

정답 ④

60번
오퍼랜드(operand)의 유형이 아닌 것은?
  1. ① 수치
  2. ② 신호
  3. ③ 주소
  4. ④ 문자
정답 확인

정답 ②

61번
다음 중 파형을 관측하여 주파수를 구하는데 가장 적합한 기기는 무엇인가?
  1. ① 전압계
  2. ② 전위차계
  3. ③ 전류계
  4. ④ 오실로스코프
정답 확인

정답 ④

62번

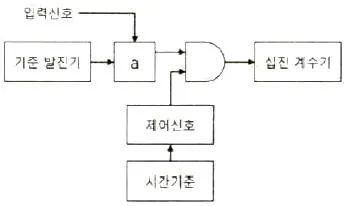

다음 그림의 블록선도는 헤테로다인 주파수 변환을 나타낸 구성도이다. a의 명칭은?
전자산업기사 2019년 2회 62번 문제 그림
  1. ① 혼합기 및 저역필터
  2. ② 펄스발생기
  3. ③ 비교기
  4. ④ 위상 검출기
정답 확인

정답 ①

64번
다음 중 미세 측정을 위해 측정기의 정밀도나 정확도를 나 타내는 이유로 가장 타당한 것은?
  1. ① 측정단위가 각각 다르기 때문
  2. ② 측정기의 사용방법이 다르기 때문
  3. ③ 사람마다 읽는 방법이 다르기 때문
  4. ④ 측정기마다 그 지시값이 조금씩 차이가 있기 때문
정답 확인

정답 ④

65번
다음 회로에서 검류계 전류가 0A일 때, 저항 값 X는 얼마인 가? (단, P=1kΩ, Q=300Ω, R=2kΩ 이다.)
  1. ① 150Ω
  2. ② 300Ω
  3. ③ 450Ω
  4. ④ 600Ω
정답 확인

정답 ④

67번
임의의 어떤 교류 증폭기의 주파수 대역을 오실로스코프와 조합해서 측정하고자 한다. 어떤형의 발생기를 사용해야 하 는가?
  1. ① 소인 신호 바생기(Sweep Generator)
  2. ② AM신호 발생기(AM Signal Generator)
  3. ③ FM신호 발생기(FM Signal Generator)
  4. ④ Pulse 신호 발생기(Pulse Generator)
정답 확인

정답 ①

68번
싱크로스코프(Synchroscope)의 시간 축을 5us/cm로 설정 하고 어떤 정현파의 1주기 폭을 측정하였을 때, 2cm 정현 파의 주파수 값은 얼마인가?
  1. ① 50kHz
  2. ② 100kHz
  3. ③ 150kHz
  4. ④ 200kHz
정답 확인

정답 ②

69번
다음 중 교류 브리지 회로의 구성요소로서 알맞게 연결된 것은?
  1. ① 검류계 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서 – 수화기
  2. ② 발진기 – 회로 시험기 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서
  3. ③ 발진기 – 수화기 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서
  4. ④ 회로 시험기 – 무유도 저항기 – 검류계 – 표준 유도기 – 표준 콘덴서
정답 확인

정답 ③

70번
슈미트 트리거(schmitt trigger) 회로의 용도로 가장 적절한 것은?
  1. ① 구형파를 정현파로 변화
  2. ② 구형파를 삼각파로 변화
  3. ③ 정현파를 구형파로 변화
  4. ④ 정편하를 삼각파로 변화
정답 확인

정답 ③

71번
표준신호 발생기의 AC신호 출력 시 구비조건 중 틀린 것 은?
  1. ① 주파수의 가변 범위가 넓을 것
  2. ② 출력 전압이 일정할 것
  3. ③ 출력 임피던스가 일정할 것
  4. ④ 변조도의 조절이 자유로울 것
정답 확인

정답 ②

72번

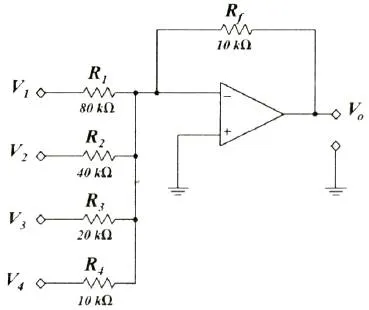

다음 회로의 출력전압 VO 는 몇 V인가? (단, V1=8V , V2=0V , V3=0V , V4=8V)
전자산업기사 2019년 2회 72번 문제 그림
  1. ① 9
  2. ② 7
  3. ③ -7
  4. ④ -9
정답 확인

정답 ④

73번
가동코일형의 지시계기에 있어서 코일이 받는 회전 토크 (Torque)에 대한 설명으로 옳은 것은?
  1. ① 코일에 흐르는 전류량의 제곱에 비례한다.
  2. ② 코일에 흐르는 전류량에 비례한다.
  3. ③ 코일의 권선수의 제곱에 비례한다.
  4. ④ 지수적으로 비례한다.
정답 확인

정답 ②

74번
교류 100Vrms전압을 오실로스코프로 측정했을 때 이 교류 의 첨두치(peak to peak) 전압은 약 몇 V 인가?
  1. ① 100
  2. ② 141
  3. ③ 200
  4. ④ 282
정답 확인

정답 ④

75번
오실로스코프에서 동기화 조건으로 가장 알맞은 것은?
  1. ① 수직편향신호와 수평편향신호의 주기가 같거나 정수배가 되어야 한다.
  2. ② 수직편향신호의 주기가 수평편향신호의 주기보다 항상 커야 한다.
  3. ③ 수직편향신호의 주기가 수평편향신호의 주기보다 항상 작아야 한다.
  4. ④ 주기는 상관없고 신호세기가 같아야 동기화가 이루어진 다.
정답 확인

정답 ①

76번
A-D변환기의 분류 방식 중 계수 방식에 해당되는 것은 무 엇인가?
  1. ① 전압-시간 변환형
  2. ② 추종 비교형
  3. ③ 수차 비교형
  4. ④ 주기-시간 변환형
정답 확인

정답 ①

77번
주파수의 영향을 받지 않는 계기는?
  1. ① 유도형
  2. ② 열전대형
  3. ③ 가동철편형
  4. ④ 전류력계형
정답 확인

정답 ②

78번
다음 중 10-Ω ~ 1Ω의 아주 작은 저항을 측정할 때 사용하 는 것으로 가장 적절한 것은?
  1. ① 윈브리지
  2. ② 휘스톤브리지
  3. ③ 맥스웰브리지
  4. ④ 켈빈더블브리지
정답 확인

정답 ④

79번
펄스폭 10 s, 반복주파수 500Hz인 펄스를 열량계로 측정한 결과 평균 전력이 5W였다면 이 펄스의 첨두전력은 얼마인 가?
  1. ① 1kW
  2. ② 2kW
  3. ③ 3kW
  4. ④ 4kW
정답 확인

정답 ①

80번
분류기를 사용하여 전류를 측정하는 경우 전류계의 내부저 항이 0.2Ω, 분류기 저항이 1Ω이면 그 배율은 얼마인가?
  1. ① 1
  2. ② 3.2
  3. ③ 2.2
  4. ④ 1.2 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
