전자산업기사 2015년 2회 기출문제

2015-05-31 시행 · 67문항

이 회차 문제 풀기 →
2번
다중 회선을 구성할 때 시분할 방식으로 하려면 어떠한 변조 방식이 적절한가?
  1. ① AM 변조
  2. ② FM 변조
  3. ③ PM 변조
  4. ④ 펄스 변조
정답 확인

정답 ④

3번
반파정류기에 60[Hz]의 정현파가 공급될 때 출력주파수 몇 [Hz]인가?
  1. ① 0
  2. ② 60
  3. ③ 120
  4. ④ 240
정답 확인

정답 ②

4번
바이어스 된 npn 트랜지스터의 베이스에 사인파 전압을 인가 하였더니, 사인파 컬렉터 전압파형이 거의 0[V] 부근에서 파 형이 잘려 나타나지 않았을 때, 트랜지스터의 상태는?
  1. ① 포화상태
  2. ② 차단상태
  3. ③ 선형증폭
  4. ④ 파괴상태
정답 확인

정답 ①

5번
발진상태를 유지하기 위한 귀환루프 위상 지연값은?
  1. ① 0°
  2. ② 90°
  3. ③ -90°
  4. ④ 207°
정답 확인

정답 ①

6번
다음 회로에 대한 설명으로 옳지 않은 것은?
전자산업기사 2015년 2회 6번 문제 그림
  1. ① 리미터 회로라고 한다.
  2. ② 직류재생 회로라고도 한다.
  3. ③ 입력신호의 기준 레벨을 변화시키는 회로이다.
  4. ④ 클램프 회로이다.
정답 확인

정답 ①

7번
진폭변조(AM)에서 반송파 진폭이 12[V]일 때 20[V]의 진폭 을 가지는 신호파를 인가한 경우 변조도는?
  1. ① 약 0.6
  2. ② 약 0.8
  3. ③ 약 1.25
  4. ④ 약 1.67
정답 확인

정답 ④

8번
RC 저역통과 여파기 회로의 차단 주파수는 약 몇 [Hz]인가?
전자산업기사 2015년 2회 8번 문제 그림
  1. ① 16
  2. ② 100
  3. ③ 159
  4. ④ 223
정답 확인

정답 ③

9번
펄스 코드 변조(pulse code modulation) 방식에 대한 설명으 로 옳은 것은?
전자산업기사 2015년 2회 9번 문제 그림
  1. ① 샘플-홀드(sample-hold) 회로를 이용한다.
  2. ② 신호파의 진폭을 양자화하여 2진법으로 표현하는 방식이 다.
  3. ③ 펄스의 주기, 폭은 일정하고 진폭을 입력 신호 전압에 따 라 변화시키는 방식이다.
  4. ④ 신호 레벨의 증감을 Δ만큼 변화되는 계단파에 근사시키고 그것을 음양의 펄스로 변환시킨다.
정답 확인

정답 ②

10번
귀환율 출력전류 귀환전류 로 나타내는 회로 구성은?
  1. ① 직렬전류귀환회로
  2. ② 병렬전류귀환회로
  3. ③ 직렬전압귀환회로
  4. ④ 병렬전압귀환회로
정답 확인

정답 ②

11번
그림과 같은 귀환 증폭기에서 A는 '부의 실수', β는 '정의 실수'라고 한다. 귀환이 없을 때와 비교한 설명으로 틀린 것 은?
전자산업기사 2015년 2회 11번 문제 그림
  1. ① 찌그러짐이 적어진다.
  2. ② 입력 임피던스가 증가한다.
  3. ③ 대역폭이 좁아진다.
  4. ④ 출력 임피던스가 감소한다.
정답 확인

정답 ③

12번
어떤 연산증폭기에 펄스가 입력되었을 때 0.6[μs] 동안 출 력 전압이 -9[V]에서 +9[V]까지 변하였을 때 슬루율(slew rate)은?
  1. ① 18[V/μs]
  2. ② 30[V/μs]
  3. ③ 0.6[V/μs]
  4. ④ 9[V/μs]
정답 확인

정답 ②

14번
어떤 차동 증폭기의 차동 전압 이득은 5000이며, 동상모드 이득이 0.25인 증폭기에 대한 동상 모드 제거비(CMRR)를 이용하여 데시벨[dB]로 계산하면 얼마인가?
  1. ① 약 46[dB]
  2. ② 약 62[dB]
  3. ③ 약 78[dB]
  4. ④ 약 86[dB]
정답 확인

정답 ④

15번
다음 펄스파형에 대한 설명으로 옳은 것은?
  1. ① 펄스진폭이 최종치의 90% 이후의 시간을 축적시간이라 한다.
  2. ② 펄스폭에 대한 펄스주기의 비를 첪격계수(Duty Factor) 라 하며, T/tp이다.
  3. ③ 펄스의 상승구간에서 높은 주파수 성분의 공진에 의한 진동을 링잉(Ringing)이라 한다.
  4. ④ 비보존파형이 선형회로망을 통과하여도 출력파형이 입력 파형과 같게 되는 현상을 선형파형정형(Linear Wave Shapping)이라 한다.
정답 확인

정답 ③

16번
차동 증폭기에서 공통모드 제거비(CMRR)에 대한 설명으로 옳은 것은?
  1. ① 이 값이 클수록 우수한 증폭기가 된다.
  2. ② 차동 이득은 작을수록 우수한 증폭기가 된다.
  3. ③ 동상 이득은 클수록 우수한 증폭기가 된다.
  4. ④ 이 값이 크면 증폭기의 잡음출력이 크다.
정답 확인

정답 ①

17번
다음 회로에서 C=0.001[μF]이고, R=30[kΩ]를 갖는 발진기 의 발진 주파수는? (단, R1과 R2는 발진 조건을 만족하는 값을 갖는다고 가정한다.)
전자산업기사 2015년 2회 17번 문제 그림
  1. ① 2.7[kHz]
  2. ② 5.3[kHz]
  3. ③ 11.2[kHz]
  4. ④ 16.5[kHz]
정답 확인

정답 ②

18번
푸시풀(push-pull) 전력 증폭기에서 출력파형의 찌그러짐이 작아지는 주요 이유는?
  1. ① 홀수열 고조파가 상쇄되기 때문
  2. ② 짝수열 고조파가 상쇄되기 때문
  3. ③ 홀수열 및 짝수열 고조파가 상쇄되기 때문
  4. ④ 직류 성분이 없어지기 때문
정답 확인

정답 ②

19번
트랜지스터 증폭회로의 설명으로 틀린 것은?
  1. ① 베이스 접지회로의 입력은 이미터이다.
  2. ② 이미터 접지회로의 출력은 베이스이다.
  3. ③ 컬렉터 접지회로의 입력은 베이스이다.
  4. ④ 컬렉터 접지회로의 출력은 이미터이다.
정답 확인

정답 ②

20번
정귀환을 하는 회로로 묶인 것은?
  1. ① 슈미트 트리거회로, 발진회로
  2. ② 미분회로, 적분회로
  3. ③ 슈미트 트리거회로, 미분회로
  4. ④ 발진회로, 적분회로
정답 확인

정답 ①

21번
서로 같은 방향으로 전류가 흐르고 있는 나란한 두 도선 사 이에는 어떤 힘이 작용하는가?
  1. ① 서로 미는 힘
  2. ② 서로 당기는 힘
  3. ③ 회전하는 힘
  4. ④ 하나는 밀고, 하나는 당기는 힘
정답 확인

정답 ②

22번
다음에 제시한 것 중 크기와 방향으로 결정되는 물리량이 아닌 것은?
  1. ① 변위
  2. ② 전계
  3. ③ 자계
  4. ④ 속력
정답 확인

정답 ④

25번
전자유도에 의하여 생기는 기전력은 자속변화를 방해하는 방향의 전류를 생기게 하는 방향을 갖는다. 이것을 무슨 법 칙이라 하는가?
  1. ① 렌츠의 법칙
  2. ② 노이만의 법칙
  3. ③ 패러데이의 법칙
  4. ④ 암페어의 오른손 법칙
정답 확인

정답 ①

26번
접지 구도체와 점전하 간에는 어떤 힘이 작용하는가?
  1. ① 항상 0이다.
  2. ② 조건적 반발력 또는 흡인력이다.
  3. ③ 항상 반발력이다.
  4. ④ 항상 흡인력이다.
정답 확인

정답 ④

28번
투자율은 같고 유전율이 다른 매질이 경계면에서 전자파의 경계조건에 대한 설명 중 옳지 않은 것은?
  1. ① 경계면에서의 전계의 접선성분이 연속적이다.
  2. ② 경계면에서의 전속의 법선성분은 연속적이다.
  3. ③ 경계면에서의 전계의 법선성분은 연속적이다.
  4. ④ 경계면에서의 전속의 접선성분은 불연속적이다.
정답 확인

정답 ③

29번
동일한 금속을 접속하여 온도 차가 있을 때 전류를 흘리면 열의 발생 또는 흡수가 일어나는 현상은?
  1. ① 볼타효과
  2. ② 펠티에효과
  3. ③ 톰슨효과
  4. ④ 제백효과
정답 확인

정답 ③

32번
100[mH]인 코일에 100[V], 60[Hz]의 교류전압을 인가했 을 때 코일의 유도성 리액턴스의 값은?
  1. ① 37.69[H]
  2. ② 37.69[Ω]
  3. ③ 68.25[H]
  4. ④ 68.25[Ω]
정답 확인

정답 ②

34번
저항 10[Ω], 인덕턴스 50[H]의 R-L 직렬회로에 100[V]의 전압을 인가하였을 때 시정수 τ[s]는?
  1. ① 0.2
  2. ② 0.8
  3. ③ 1.25
  4. ④ 5
정답 확인

정답 ④

35번
150[mH]인 자기인덕턴스 L1, L2가 감극성이 되도록 접속 한 코일이 있을 때, 합성인덕턴스가 20[mH]이 되기 위한 상호인덕턴스(M)은?
  1. ① 150[mH]
  2. ② 140[mH]
  3. ③ 130[mH]
  4. ④ 120[mH]
정답 확인

정답 ②

37번
다음 파형을 단위계단 함수로 표시할 때 S(t)는?
전자산업기사 2015년 2회 37번 문제 그림
  1. ① u(t)+u(t-T)-2u(t-2T)
  2. ② u(t)+u(t-T)+2u(t-2T)
  3. ③ u(t)+u(t+T)-2u(t+2T)
  4. ④ u(t)+u(t+T)+2u(t+2T)
정답 확인

정답 ①

38번
4단자 회로망의 4단자 정수 중 출력 단락 시 역방향 전달 임피던스를 나타내는 것은?
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ②

40번
“다수 기전력을 포함하는 회로망에서의 전류분포는 각 기전 력이 단독으로 그 위치에 있을 때 흐르는 전류의 총합과 서 로 같다.”라고 정의한 것은?
  1. ① 키르히호프의 법칙
  2. ② 테브난의 정리
  3. ③ 중첩의 원리
  4. ④ 보상의 원리
정답 확인

정답 ③

41번
비수치적 연산에 해당하는 것은?
  1. ① 산술 shift
  2. ② 논리 shift
  3. ③ Pack 연산
  4. ④ 부동 소수점 연산
정답 확인

정답 ②

42번
로더(loader)의 기능과 관계 없는 것은?
  1. ① allocation
  2. ② linking
  3. ③ loading
  4. ④ binding
정답 확인

정답 ④

43번
다음 보조기억장치 중 접근방식이 다른 것은?
  1. ① DVD-ROM
  2. ② Solid State Drive
  3. ③ Magnetic Tape
  4. ④ Hard-disk
정답 확인

정답 ③

44번
컴파일된 목적 프로그램은 무슨 과정을 거쳐야 수행 가능한 프로그램이 되는가?
  1. ① 디버그(debug)
  2. ② 링크(link)
  3. ③ 런(run)
  4. ④ 에디터(editor)
정답 확인

정답 ②

45번
논리회로, 누산기, 가산기, 보수기를 이용하여 구성되는 컴 퓨터의 장치는?
  1. ① 입력장치
  2. ② 출력장치
  3. ③ 연산장치
  4. ④ 제어장치
정답 확인

정답 ③

46번
주소가 아닌 내용에 의해서 호출되는 방식으로 기억된 정보 의 일부분을 이용하여 그 정보가 기억된 위치를 알아낸 후 그 위치에서 나머지 정보에 접근할 수 있는 특수한 기억장 치를 무엇이라고 하는가?
  1. ① Cache memory
  2. ② Virtual memory
  3. ③ Associative memory
  4. ④ Memory interleaving
정답 확인

정답 ③

47번
JUMP 명령문은 다음 중 어느 레지스터를 수정하는가?
  1. ① program counter
  2. ② accumulator memory
  3. ③ address register
  4. ④ instruction register
정답 확인

정답 ①

48번
부동소수점 연산에서 양의 지수 값의 최대값을 초과하여 발 생하는 오류를 무엇이라고 하는가?
  1. ① 오버플로우
  2. ② 언더플로우
  3. ③ 레지스터
  4. ④ 큐
정답 확인

정답 ①

49번
자료의 크기 분류 중 가장 큰 것은?
  1. ① Field
  2. ② File
  3. ③ Record
  4. ④ Word
정답 확인

정답 ②

50번
프로그램의 기본 단위가 택할 수 있는 여러 속성 중에서 일 부를 선정하여 결정하는 행위는?
  1. ① 위치(location)
  2. ② 값(value)
  3. ③ 개체(entity)
  4. ④ 바인딩(binding)
정답 확인

정답 ④

51번
10진수 -1996을 팩10진법 형식으로 표시한 것은?
  1. ① 0001 1001 1001 0110 1101
  2. ② 0001 1001 1001 0110 1111
  3. ③ 0001 1001 1001 0110 1100
  4. ④ 0001 1001 1001 0110 1110
정답 확인

정답 ①

52번
순서도를 사용할 때의 특징이 아닌 것은?
  1. ① 프로그램 코딩의 직접적인 자료가 된다.
  2. ② 프로그램의 정확성 여부를 판단하는 자료가 된다.
  3. ③ 프로그램을 다른 사람에게 인수, 인계하기가 어렵다.
  4. ④ 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있 다.
정답 확인

정답 ③

54번
주소지정방식에 대한 설명 중 틀린 것은?
  1. ① 메모리 내부의 고정된 지정 주소를 절대주소(absolute address)라고 한다.
  2. ② 상대주소(relative address)는 어느 지정된 주소를 기준 으로 하여 프로그램에서 사용하는 임의의 주소를 나타낸 다.
  3. ③ 명령어에서 지정하는 주소를 저장하고 있는 기준 레지스 터의 값을 기준주소(base address)라고 한다.
  4. ④ 절대주소와 기준주소의 차이를 변위(displacement)라고 한다.
정답 확인

정답 ④

55번
산술연산을 위한 마이크로 동작의 연산식과 그 의미의 연결 로 틀린 것은?
  1. ① A ← A+B : A에 B의 내용을 더한다.
  2. ② A ← A'+1 : A의 보수와 각 자리수에 1을 합하여 A가 된다.
  3. ③ A ← A+B' : A에 B의 1의 보수를 더한다.
  4. ④ A ← A-B : A에 B의 내용을 뺄셈한다.
정답 확인

정답 ②

56번
명령어(Instruction)의 구성 요소가 아닌 것은?
  1. ① Operation code
  2. ② Format
  3. ③ Operand
  4. ④ Comma
정답 확인

정답 ②

57번
데이터 전송에 관한 명령이 아닌 것은?
  1. ① 로드 명령(Load instruction)
  2. ② 스토어 명령(Store instruction)
  3. ③ 교환 명령(Exchange instruction)
  4. ④ 서브루틴 명령(Subroutine instruction)
정답 확인

정답 ④

58번
소프트웨어적으로 우선순위가 높은 인터럽트를 알아내는 방 법은?
  1. ① 병렬 우선 순위 방식
  2. ② 폴링(polling) 방식
  3. ③ 인터럽트 벡터
  4. ④ 데이지 체인(daisy chain)
정답 확인

정답 ②

59번
다음 그림은 홀수 패리티 비트를 사용한 2진 데이터를 나타 낸 것이다. 패리티 착오를 일으킨 부분은?
전자산업기사 2015년 2회 59번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ③

60번
객체지향프로그램(object oriented programming) 언어의 특 징이 아닌 것은?
  1. ① 캡슐화(encapsulation)
  2. ② 다형성(polymorphism)
  3. ③ 절차지향성(procedure oriented)
  4. ④ 상속성(inheritance)
정답 확인

정답 ③

62번
200[V]용 직류 전압계가 있다. 내부저항은 18[kΩ]이고 이 전압계를 직류 600[V]용으로 사용하려면 몇 [kΩ]의 직렬저 항이 필요한가?
  1. ① 72[kΩ]
  2. ② 36[kΩ]
  3. ③ 12[kΩ]
  4. ④ 2[kΩ]
정답 확인

정답 ②

63번
적산전력계의 구성 3요소가 아닌 것은?
  1. ① 회전부 제동장치
  2. ② 온도보상장치
  3. ③ 계량장치
  4. ④ 구동장치
정답 확인

정답 ②

64번
고저항이나 절연저항 측정에 많이 사용되는 메거는 어떤 눈 금에 가깝도록 되어 있나?
  1. ① 대수눈금
  2. ② 평등눈금
  3. ③ 대각선눈금
  4. ④ 불평등눈금
정답 확인

정답 ①

65번
계수형 주파수계의 구성에서 필요하지 않는 것은?
  1. ① 증폭회로
  2. ② 수정발진회로
  3. ③ 게이트회로
  4. ④ 검파회로
정답 확인

정답 ④

66번

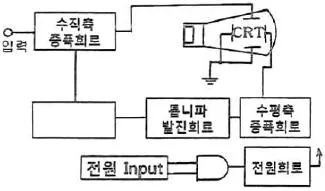

트리거 스위프식 오실로스코프의 회로구성에서 □ 안에 알 맞은 것은?
전자산업기사 2015년 2회 66번 문제 그림
  1. ① 적분회로
  2. ② 트리거회로
  3. ③ 차동증폭회로
  4. ④ 입력절환회로
정답 확인

정답 ②

67번
100[Ω] 정도의 중저항 측정에 가장 알맞은 측정 방법은?
  1. ① 전위차계법
  2. ② 맥스웰 브리지
  3. ③ 휘스톤 브리지법
  4. ④ 캘빈더블 브리지법
정답 확인

정답 ③

69번
디지털 계기의 특성으로 틀린 것은?
  1. ① 고정도의 측정이 가능하다.
  2. ② 측정 결과를 읽을 때 개인 오차가 적다.
  3. ③ 프린터에 의한 출력 보존 및 데이터의 기록 등을 할 수 가 있다.
  4. ④ 마이크로컴퓨터와의 병용으로 데이터를 처리하거나 외부 에 전송할 수 없다.
정답 확인

정답 ④

70번
어떤 값을 측정 하였더니 측정값 M=10.24일 때 참값 T=10 이라 하면 보정율은 약 얼마인가?
  1. ① -0.24
  2. ② -20.24
  3. ③ -0.023
  4. ④ +0.23
정답 확인

정답 ③

71번
헤테로다인(heterodyne) 주파수계의 교정 방법으로 틀린 것 은?
  1. ① 표준 전파로 교정하는 방법
  2. ② 보간 발진기를 사용하는 방법
  3. ③ 2중 비트(double beat)를 사용하는 방법
  4. ④ 수정 발진기를 직접 비트(beat)시키는 방법
정답 확인

정답 ③

72번
다음 중 계측기의 구비 조건이 아닌 것은?
  1. ① 응답도가 높을 것
  2. ② 절연 및 내구력이 높을 것
  3. ③ 확도가 높고 오차가 적을 것
  4. ④ 눈금이 균등하거나 비대수 눈금일 것
정답 확인

정답 ④

73번
교류 브리지의 자기 인덕턴스를 측정하는데 사용되는 교류 전원의 주파수는?
  1. ① 10 - 100Hz
  2. ② 100 - 1kHz
  3. ③ 1kHz - 10kHz
  4. ④ 10kHz - 100kHz
정답 확인

정답 ②

74번
바레터(barretter)를 이용한 볼로미터(bolometer) 전력계의 설명으로 틀린 것은?
  1. ① 바레터는 금속 산화물 반도체이다.
  2. ② 정(+)의 온도계수를 이용한 것이다.
  3. ③ 주위 온도에 대한 영향을 거의 받지 않는다.
  4. ④ 마이크로파에서 표피 효과에 대한 영향이 다른 소자보다 작다.
정답 확인

정답 ①

75번
계량할 수 없는 불규칙적인 원인으로 생기는 오차로 실험을 반복하여 그 결과를 종합 분석하고, 통계적으로 계산하여 어느 정도 오차를 시정할 수 있는 것은?
  1. ① 우연 오차
  2. ② 계통적 오차
  3. ③ 개인적인 오차
  4. ④ 기기적인 오차
정답 확인

정답 ①

76번
다음 회로에서 검류계 전류가 0[A]일 때, 저항 X는? (단, P=1[kΩ], Q=300[Ω], R=2[kΩ]이다.)
  1. ① 150[Ω]
  2. ② 300[Ω]
  3. ③ 450[Ω]
  4. ④ 600[Ω]
정답 확인

정답 ④

77번
내부저항이 10[kΩ]인 전압계에 측정범위를 5배로 하기 위 한 배율저항 R의 값은?
  1. ① 2.5[kΩ]
  2. ② 30[kΩ]
  3. ③ 40[kΩ]
  4. ④ 50[kΩ]
정답 확인

정답 ③

78번
피측정 회로로부터 전류를 전혀 흘리지 않기 때문에 회로의 부하 효과가 제거되는 정밀 전압 계측기는?
  1. ① DVM(Digital-Volt Meter)
  2. ② 휘스톤 브리지
  3. ③ VOM(Volt-Ohm Meter)
  4. ④ 전위차계
정답 확인

정답 ④

79번
오실로스코프를 사용하여 다음과 같은 리사주(Lissajous) 도 형을 얻었다면, 측정대상 전압의 위상은 X축에 가한 기준위 상과 얼마나 차를 나타내는가?
전자산업기사 2015년 2회 79번 문제 그림
  1. ① 0°
  2. ② 45°
  3. ③ 60°
  4. ④ 90°
정답 확인

정답 ④

80번
정전형 전압계의 용량을 C1, 외부에 접속하는 콘덴서의 용 량 C2 =1/4C1일 때, 측정 범위를 몇 배로 확대할 수 있는 가? (단, 정전형 전압계의 측정범위를 확대하기 위하여 C2 라는 콘덴서를 직렬로 접속.)
  1. ① 5배
  2. ② 10배
  3. ③ 50배
  4. ④ 100배 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
