전자산업기사 2016년 2회 기출문제

2016-05-08 시행 · 70문항

이 회차 문제 풀기 →
2번
다음 회로의 명칭으로 알맞은 것은?
전자산업기사 2016년 2회 2번 문제 그림
  1. ① 포스터-실리 검파기
  2. ② 멀티-바이브레이터
  3. ③ 연산증폭기
  4. ④ 차동증폭기
정답 확인

정답 ②

3번
트랜지스터 증폭기의 저주파(중간영역)에서의 전류이득을 0[dB]라고 할 때 α차단 주파수에서의 전류이득은 몇 dB 인 가?
  1. ① 0
  2. ② -1
  3. ③ -3
  4. ④ -6
정답 확인

정답 ③

4번
FET에 대한 설명으로 틀린 것은?
  1. ① 전압제어형 트랜지스터이다.
  2. ② BJT보다 잡음특성이 양호하다.
  3. ③ BJT보다 이득 대역폭적(GBW)이 작다.
  4. ④ BJT보다 온도변화에 따른 안정성이 낮다.
정답 확인

정답 ④

5번

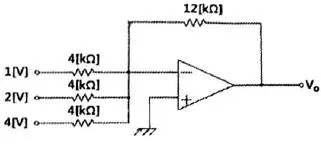

다음 회로에서 출력전압은 몇 V 인가?
전자산업기사 2016년 2회 5번 문제 그림
  1. ① -6
  2. ② -12
  3. ③ -21
  4. ④ -36
정답 확인

정답 ③

6번
단위 이득 주파수(fT)에 대한 설명으로 가장 적합한 것은?
  1. ① 개방 전압 이득이 10[dB]가 되는 주파수
  2. ② 개방 전압 이득이 0[dB]가 되는 주파수
  3. ③ 개방 전압 이득이 최대 이득에서 6[dB]가 떨어지는 주파 수
  4. ④ 개방 전압 이득이 최대 이득에서 3[dB]가 떨어지는 주파 수
정답 확인

정답 ②

7번
이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?
  1. ① 입력저항이 증가한다.
  2. ② 전압이득이 감소한다.
  3. ③ 출력저항이 많이 감소한다.
  4. ④ 전류이득은 거의 변화 없다.
정답 확인

정답 ③

8번
직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변 동되는 현상은?
  1. ① 발진
  2. ② 증폭
  3. ③ 초퍼
  4. ④ 드리프트
정답 확인

정답 ④

9번
이상적인 차동증폭기의 공통성분제거비(CMRR)는?
  1. ① 0
  2. ② 1
  3. ③ -1
  4. ④ 무한대(∞)
정답 확인

정답 ④

10번
단상 반파 정류회로의 이론상 최대 정류효율은 몇 % 인가?
전자산업기사 2016년 2회 10번 문제 그림
  1. ① 40.5
  2. ② 48.2
  3. ③ 81.2
  4. ④ 91.6
정답 확인

정답 ①

11번
금속산화물반도체 전계효과 트랜지스터(MOSFET)에 대한 설 명으로 틀린 것은?
  1. ① 게이트의 전압이 임계 전압 이상으로 커지면 채널이 형 성되기 시작하여 점차 채널 폭이 감소한다.
  2. ② 공핍형(depletion, D)과 증가형(enhancement, E) 2가지 형태가 있다.
  3. ③ 정(+)의 게이트 소스 간에 전압이 가해지면 MOSFET는 증가형으로 동작한다.
  4. ④ 공핍형 MOSFET는 게이트 전압이 0(V)일 때에도 채널이 존재한다.
정답 확인

정답 ①

13번
주파수 대역폭을 넓히기 위한 방법으로 적합하지 않은 것 은?
  1. ① 부귀환(feedback)을 사용한다.
  2. ② 복동조 회로(double tuned circuit)를 사용한다.
  3. ③ 동조 회로(tuning circuit)의 Q를 높인다.
  4. ④ 스태거 증폭(stagger ampliofication) 방식을 사용한다.
정답 확인

정답 ③

14번
정류기의 직류 출력전압이 전부하일 때 200(V), 무부하인 경우 225(V)이라면 전압변동률은 몇 % 인가?
  1. ① 10
  2. ② 12.5
  3. ③ 20
  4. ④ 25
정답 확인

정답 ②

15번

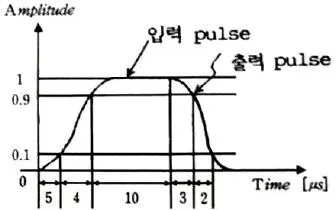

이상적인 구형파 입력 파형에 대한 출력 파형의 응답 시에 진폭과 시간 관계가 그림과 같을 때 하강 시간(fall time)은 몇 μs 인가? (단, 수치의 모든 단위는 μs 이다.)
전자산업기사 2016년 2회 15번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 5
  4. ④ 13
정답 확인

정답 ①

16번
TV 수상기나 레이더 등과 같이 광대역 증폭을 요구하는 회 로에 응용되는 증폭기는?
  1. ① 스태거 동조 증폭기
  2. ② 단일 동조 증폭기
  3. ③ 복동조 증폭기
  4. ④ 캐스코드 증폭기
정답 확인

정답 ①

17번
트랜지스터의 콜렉터 손실이 최대 정격 150(W)인 두 개의 트랜지스터를 B급 푸시풀(push-pull)로 동작하려할 때, 콜렉 터 손실의 최대 정격이 허용하는 범위에서의 최대 출력은 약 몇 W 인가?
  1. ① 30
  2. ② 45
  3. ③ 60
  4. ④ 75
정답 확인

정답 ④

18번
전압 직렬귀환 증폭 회로의 입력 및 출력 저항은 귀환이 없 을 때와 비교하면 어떻게 변화하는가?
  1. ① 입력 임피던스 : 증가, 출력 임피던스 : 증가
  2. ② 입력 임피던스 : 증가, 출력 임피던스 : 감소
  3. ③ 입력 임피던스 : 감소, 출력 임피던스 : 증가
  4. ④ 입력 임피던스 : 감소, 출력 임피던스 : 감소
정답 확인

정답 ②

20번
다음 같은 증폭기에 관한 설명으로 틀린 것은?
전자산업기사 2016년 2회 20번 문제 그림
  1. ① 부귀환을 걸어줌으로써 출력 임피던스는감소한다.
  2. ② 부귀환을 걸어줌으로써 입력 임피던스는 증가한다.
  3. ③ 무귀환 때에 비해 안정도가 좋아진다.
  4. ④ 부귀환을 걸어줌으로써 일그러짐은 감소한다.
정답 확인

정답 ②

21번
벡터에 대한 계산식에서 틀린 것은?
  1. ① iㆍi = jㆍj = kㆍk = 0
  2. ② iㆍj = jㆍk = kㆍi = 0
  3. ③ AㆍB = ABcosθ
  4. ④ i×i = j×j = k×k = 0
정답 확인

정답 ①

22번
20×10-6(C)의 양전하와 -8×10-8 (C)의 음전하를 갖는 대전 체가 유전율 2.5의 기름 속에서 5[cm] 거리에 있을 때 이 사이에 작용하는 힘(N)은?
  1. ① 반발력 2.304N
  2. ② 반발력 4.608N
  3. ③ 흡인력 2.304N
  4. ④ 흡인력 4.608N
정답 확인

정답 ③

25번
공기 중 두 점전하 사이에 작용하는 힘이 15(N)이었다. 두 전하 사이에 유전체를 넣어더니 힘이 3(N)으로 되었다면 유 전체의 비유전율은?
  1. ① 2.5
  2. ② 5
  3. ③ 10
  4. ④ 15
정답 확인

정답 ②

26번
전자파의 에너지 전달방향은?
  1. ① 전계 E의 방향과 같다.
  2. ② 자계 H의 방향과 같다.
  3. ③ E×H의 방향과 같다.
  4. ④ ▽×E의 방향과 같다.
정답 확인

정답 ③

27번
두 콘덴서 C1=5×10-6(F)와 C2=7×10-6(F)를 각각 100(V)와 200(V)로 충전한 후 극성이 같게 병렬 접속할 때 양단 전압 은 약 몇 V 인가?
  1. ① 100
  2. ② 158
  3. ③ 200
  4. ④ 300
정답 확인

정답 ②

28번
반자성체에 해당되는 것은?
  1. ① Cu
  2. ② Fe
  3. ③ Al
  4. ④ Ni
정답 확인

정답 ①

29번
점전하 Q(C)에 의한 무한 평면 도체의 영상 전하는?
  1. ① Q(C)와 같다.
  2. ② -Q(C)보다 작다.
  3. ③ Q(C)보다 크다.
  4. ④ -Q(C)와 같다.
정답 확인

정답 ④

30번
코일의 자기인덕턴스를 L(H), 여기에 흐르는 전류를 I(A)라 할 때, 코일에 흐르는 전류의 변화에 인하여 그 코일에 기 전력을 유기하는 현상을 무엇이라 하는가?
  1. ① 렌츠의 법칙
  2. ② 상호유도작용
  3. ③ 자기유도작용
  4. ④ 페러데이의 법칙
정답 확인

정답 ③

31번
함수 f(t)=2 를 라플라스로 변환하면?
  1. ① 2
  2. ② 2s
  3. ③ 2/s
  4. ④ 1
정답 확인

정답 ③

32번
이상 변압기에서 권선비 n1:n2=1:2 이고, RL=800(Ω)일 때 입력 측에서 본 등가 임피던스 Ri는 몇 Ω 인가?
전자산업기사 2016년 2회 32번 문제 그림
  1. ① 1600
  2. ② 400
  3. ③ 200
  4. ④ 100
정답 확인

정답 ③

33번
전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서 의 반사계수는?
  1. ① 0
  2. ② 0.3
  3. ③ 0.5
  4. ④ 1
정답 확인

정답 ①

35번
복소평면(s 평면)에서 근의 위치가 그림의 X표 점에 있을 때 응답 파형은?
전자산업기사 2016년 2회 35번 문제 그림
  1. ① 감쇠 진동한다.
  2. ② 지속 진동한다.
  3. ③ 증가 진동한다.
  4. ④ 단조 증가한다.
정답 확인

정답 ②

36번
전압이득 30을 데시벨(dB)로 표시하면? (단, log103=0.477 이다.)
  1. ① 25.45 dB
  2. ② 29.54 dB
  3. ③ 30.12 dB
  4. ④ 35.33 dB
정답 확인

정답 ②

38번
R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하 는 것은?
  1. ① C/R
  2. ② RC
  3. ③ 1/(RC)
  4. ④ R/C
정답 확인

정답 ②

40번
소비전력이 100(W)인 회로의 역률이 0.8이면 이 회로의 무 효전력은 몇 Var 인가?
  1. ① 125
  2. ② 80
  3. ③ 75
  4. ④ 60
정답 확인

정답 ③

41번
실 매개변수의 값을 형식 매개변수로 전달하는 방법을 지칭 하는 개념은?
  1. ① Call by reference
  2. ② Call by name
  3. ③ Call by copy
  4. ④ Call by value 논리식
정답 확인

정답 ④

42번
논리식 ( ) 최소화한 것은?
전자산업기사 2016년 2회 42번 문제 그림전자산업기사 2016년 2회 42번 문제 그림
  1. ① A+B
  2. ② AB
  3. ③ AB+1
정답 확인

정답 ②

43번
어떤 명령이 실행되기 위해 가장 우선적으로 수행되어야 하 는 마이크로 동작은?
  1. ① PC → MBR
  2. ② PC+1 → PC
  3. ③ MBR → IR
  4. ④ PC → MAR
정답 확인

정답 ④

44번
8비트 2진수 01010110을 좌측으로 2번 회전시킬 때 변경 된 데이터의 최종 값은?
  1. ① 00010101
  2. ② 01011001
  3. ③ 10010101
  4. ④ 01011000
정답 확인

정답 ②

45번
Source program을 기계어 코드로 번역하기 위한 프로그램 이 아닌 것은?
  1. ① Assembler
  2. ② Compiler
  3. ③ Debugger
  4. ④ Interpreter
정답 확인

정답 ③

46번
다음 기억장치를 중 접근시간(access time)이 가장 짧은 것 은?
  1. ① RAM(random access memory)
  2. ② 자기 디스크(magnetic disk)
  3. ③ 플로피 디스크(floppy disk)
  4. ④ 자기 테이프(magnetic tape)
정답 확인

정답 ①

47번
10진수 36을 8비트로 표현하여 1의 보수를 취한 후 우측으 로 1비트 산술 쉬프트 했을 때의 결과를 2진수로 나타내면?
  1. ① 11011011
  2. ② 01101101
  3. ③ 01010010
  4. ④ 01010011
정답 확인

정답 ②

48번
컴퓨터를 구성하는 회로 장치들 중에서 입력과 출력장치, 보조기억장치 등에도 직접 신호 결합되어 서로 간의 동작을 원활하게 하는 장치는?
  1. ① 비교장치
  2. ② 제어장치
  3. ③ 조정장치
  4. ④ 순서장치
정답 확인

정답 ②

49번
운영체제를 크게 두 부분으로 나누면?
  1. ① 제어, 감시프로그램
  2. ② 제어, 응용프로그램
  3. ③ 처리, 감시프로그램
  4. ④ 처리, 제어프로그램
정답 확인

정답 ④

50번
원시 프로그램을 기계어로 번역한 것은?
  1. ① 연결 프로그램(Linkage program)
  2. ② 목적 프로그램(Object program)
  3. ③ 사용자 프로그램(User program)
  4. ④ 원시 프로그램(Source program)
정답 확인

정답 ②

51번
다음 장치 중 컴퓨터의 입력장치가 아닌 것은?
  1. ① 카드판독기
  2. ② X-Y 플로터
  3. ③ OMR
  4. ④ 종이테이프 판독기
정답 확인

정답 ②

52번
인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자 를 직접 판독하는 장치는?
  1. ① OMR
  2. ② OCR
  3. ③ MICR
  4. ④ COMR
정답 확인

정답 ②

53번
JK 플립플롭에서 J=0, K=1로 입력될 때 플립플롭의 상태 는?
  1. ① 0으로 변한다.
  2. ② 1로 변한다.
  3. ③ 이전의 내용에 대한 complement로 된다.
  4. ④ 이전의 내용이 그대로 남는다.
정답 확인

정답 ①

54번
인터프리터 방식의 고급언어인 것은?
  1. ① GWBASIC
  2. ② ANSI C
  3. ③ COBOL
  4. ④ FORTRAN
정답 확인

정답 ①

55번
마이크로프로세서 내에서 범용 레지스터가 기억하지 않는 것은?
  1. ① 연산할 데이터
  2. ② 연산된 결과
  3. ③ 실행될 명령어
  4. ④ 주기억장치에서 보내온 데이터
정답 확인

정답 ③

56번
Control Unit에서 다음에 실행할 마이크로 명령어의 주소를 가지고 있는 레지스터는?
  1. ① CBR
  2. ② CAR
  3. ③ IR
  4. ④ PC
정답 확인

정답 ②

57번
다음 진로표(truth table)가 나타내는 회로는? (단, A,B는 입 력이고, Z는 출력이다.)
  1. ① AND
  2. ② XOR
  3. ③ OR
  4. ④ NAND
정답 확인

정답 ②

58번
마이크로컴퓨터에서 양 방향성을 가진 Bus는?
  1. ① Address Bus
  2. ② Control Bus
  3. ③ Data Bus
  4. ④ Interrupt Bus
정답 확인

정답 ③

59번
어떤 컴퓨터의 클럭 펄스가 2[MHz]이고, 16비트 레지스터 를 가지고 데이터를 직렬 전송할 때 워드 시간은 몇 [μs]인 가?
  1. ① 0.5
  2. ② 4
  3. ③ 8
  4. ④ 16
정답 확인

정답 ③

60번
확장 2진화 10진 코드라고도 부르며, 대형 컴퓨터에서 널리 채용되어 사용되고 있고 컴퓨터 통신에서도 사용되고 있는 코드는?
  1. ① GRAY 코드
  2. ② ASCII 코드
  3. ③ BCD 코드
  4. ④ EBCDIC 코드
정답 확인

정답 ④

61번
레헤르선(Lecher wire)의 길이 5(m)일 때 주파수 f는? (단, 빛의 속도[전파 속도] C=3×108 [m/s]이다.)
  1. ① 30 kHz
  2. ② 60 MHz
  3. ③ 30 MHz
  4. ④ 300 kHz
정답 확인

정답 ③

62번
헤테로다인 주파수계에서 단일비트법보다 이중비트법이 더 좋은 이유는?
  1. ① 취급이 용이하다.
  2. ② 정확도가 높다.
  3. ③ 구조가 간단하다.
  4. ④ 주파수 측정범위가 넓다.
정답 확인

정답 ②

63번
음차 발진기의 특성에 대한 설명 중 옳지 못한 것은?
  1. ① 주파수를 가변시킬 수 없다.
  2. ② 제작이 용이하고 취급이 간단하다.
  3. ③ 가청 주파수 이하의 주파수 부표준기로 적합하다.
  4. ④ 주파수가 안정되고, 일정하며 출력 파형이 좋다.
정답 확인

정답 ①

64번
압전 저항효과를 이용하는 센서는?
  1. ① 압력센서
  2. ② 열전센서
  3. ③ 자기센서
  4. ④ 광센서
정답 확인

정답 ①

65번
송신기에 관한 측정이 아닌 것은?
  1. ① 변조도(Modulation)
  2. ② 왜율(Distrotion)
  3. ③ 신호대 잡음(S/N) 비
  4. ④ 선택도(Selectivity)
정답 확인

정답 ④

67번
신호파형에서 전압 V와 시간 T의 관계를 직접 측정할 수 있 는 계측기는?
전자산업기사 2016년 2회 67번 문제 그림
  1. ① 임피던스 분석기
  2. ② 벡터 분석기
  3. ③ 오실로스코프
  4. ④ 계수기
정답 확인

정답 ③

68번
제조한 저항 값의 범위가 1.14(kΩ)에서 1.26(kΩ)인 저항기 를 1.2(kΩ)로 표시할 때 허용 오차는?
  1. ① ±10%
  2. ② ±5%
  3. ③ ±3%
  4. ④ ±2%
정답 확인

정답 ②

69번
칼로리 미터법에 의해 고주파 전력을 측정하는 식으로 옳은 것은? (단, 인입구 온도 T1[℃], 출구의 온도 T2[℃], 냉각 수의 유량을 Q[cc/min]라 한다.)
  1. ① P = KQ(T2+T1)
  2. ② P = KQ(T1-T2)
  3. ③ P = KQ(T1×T2)
  4. ④ P = KQ(T2-T1)
정답 확인

정답 ④

71번
지시계기의 제동(Damping) 장치가 쓰이지 않는 것은?
  1. ① 와류 제동
  2. ② 공기 제동
  3. ③ 액체 제동
  4. ④ 스프링 제동
정답 확인

정답 ④

72번
오실로스코프의 Y축에 미지 주파수의 정현파 X축에 100(Hz)의 정현파를 접속하여 그림과 같은 도형이 얻어졌을 때 미지 주파수는 몇 Hz 인가?
전자산업기사 2016년 2회 72번 문제 그림
  1. ① 50
  2. ② 66.7
  3. ③ 150
  4. ④ 300
정답 확인

정답 ③

73번
전압계에 의한 오차를 설명한 것 중 잘못된 것은?
  1. ① 전압계의 내부저항과는 무관하다.
  2. ② 실제 전압 값은 측정값보다 더욱 큰 값을 갖는다.
  3. ③ 전압계를 연결함으로써 실제 부하 값보다 등가저항이 감 소한다.
  4. ④ 전압계는 부하저항과 병렬로 연결하여야만 한다.
정답 확인

정답 ①

74번
측정자의 수를 늘리거나 측정자의 훈련에 의해 제거할 수 있는 측정오차는?
  1. ① 개인적 오차
  2. ② 과실 오차
  3. ③ 이론적 오차
  4. ④ 우연 오차
정답 확인

정답 ①

75번
Q 미터로 측정할 수 없는 것은?
  1. ① 코일의 실효 인덕턴스
  2. ② 커패시터의 정전용량
  3. ③ 코일의 상호 인덕턴스
  4. ④ 코일의 분포용량
정답 확인

정답 ③

76번
10(kHz) 이하의 저주파용으로 감도와 정확도가 높아 미소한 전류나 전압의 측정에 사용하는 계기는?
  1. ① 정전형 계기
  2. ② 정류형 계기
  3. ③ 유도형 계기
  4. ④ 가동철편형 계기
정답 확인

정답 ②

77번
수신기에 관한 측정이 아닌 것은?
  1. ① 감도
  2. ② 변조도
  3. ③ 선택도
  4. ④ 충실도
정답 확인

정답 ②

78번
비교기 기준전압을 0(V)로 하고 입력에 사인파 전압을 가할 때 출력에 나타나는 전압파형은? (단, 기준전압은 VA, 입력 전압은 VR, 출력전압은 V0이다.)
전자산업기사 2016년 2회 78번 문제 그림
  1. ① 삼각파
  2. ② 정현파
  3. ③ 구형파
  4. ④ 계단파
정답 확인

정답 ③

79번
오실로스코프로 관측하려고 하는 파형을 정지시키는 방법이 아닌 것은?
  1. ① 외부 동기
  2. ② 내부 동기
  3. ③ 진원 동기
  4. ④ 시차 동기
정답 확인

정답 ④

80번
직류(DC) 전류계 및 직류 전압계로 쓰이는 계기는?
  1. ① 가동코일형
  2. ② 전류력계형
  3. ③ 가동철편형
  4. ④ 정전형 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
