전자산업기사 2017년 3회 기출문제

2017-09-23 시행 · 68문항

이 회차 문제 풀기 →

2번

B급 푸시풀(push-pull) 증폭회로의 장점이 아닌 것은?

① 크로스 오버(Cross over) 왜곡이 발생하지 않는다.
② 공급전원의 리플 전압이 출력에 나타나지 않는다.
③ 출력파형의 일그러짐이 작다.
④ 출력 변압기의 철심이 자기 포화될 우려가 없다.

정답 확인

정답 ①

3번

부귀환(Negative feedback) 증폭기의 특징이 아닌 것은?

① 잡음이 감소된다.
② 대역폭이 감소된다.
③ 주파수 특성이 개선된다.
④ 비직선 왜곡이 감소된다.

정답 확인

정답 ②

4번

베이스 접지 증폭회로에서 차단주파수가 30MHz인 트랜지스 터(TR)를 이미터 접지로 했을 경우 차단주파수는 몇 MHz인 가? (단, TR의 전류 증폭률(β)은 99이다.)

① 0.1
② 0.3
③ 10
④ 30

정답 확인

정답 ②

5번

JFET가 동작하기 위한 조건으로 옳은 것은?

① 역방향 바이어스된 게이트-소스 접합
② 순방향 바이어스된 게이트-소스 접합
③ 역방향 바이어스된 게이트-드레인 접합
④ 순방향 바이어스된 게이트-드레인 접합

정답 확인

정답 ①

6번

다음 중 진폭변조(AM) 회로는?

① Balanced Modulator 회로
② Foster-seeley 회로
③ Armstrong 회로
④ Reactance관 회로

정답 확인

정답 ①

7번

정전압 전원회로에서 무부하 시의 직류전압이 15V이고 부하 시의 직류전압이 12V일 때 전압변동률(%)은?

① 15
② 20
③ 25
④ 30

정답 확인

정답 ③

8번

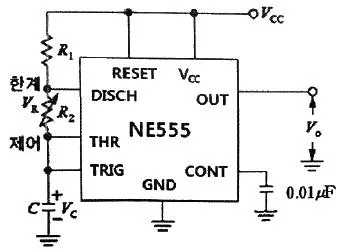

NE555 타이머의 출력주파수는 얼마인가?(단, R1=1kΩ, R2=4.7kΩ, C=0.022μF 이다.)

① 4.3kHz
② 5.3kHz
③ 5.6kHz
④ 6.3kHz

정답 확인

정답 ④

9번

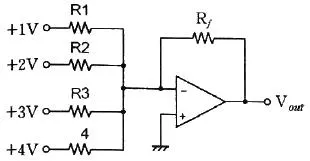

연산증폭기의 응용회로에서 출력전압은 몇 V인가? (단, R1=R2=R3=R4=50kΩ, Rf=25kΩ이다.)

① +0.5
② -5
③ +5
④ -10

정답 확인

정답 ②

10번

다음 회로는 어떤 목적에 이용될 수 있는가?

① 클램핑(Clamping)
② 클리핑(Clipping)
③ 정류(Rectification)
④ 변조(Modulation)

정답 확인

정답 ①

11번

다음 회로의 명칭은?

① 적분기
② 비교기
③ 가산기
④ 미분기

정답 확인

정답 ④

12번

변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력 이 500mW일 때 변조된 출력의 평균전력은 몇 mW인가?

① 450
② 500
③ 540
④ 650

정답 확인

정답 ③

15번

연산증폭기를 이용한 전압 폴로우(voltage follower) 회로에 관한 설명으로 틀린 것은?

① 입력과 출력은 동위상이다.
② 입력과 출력 전압크기는 서로 같다.
③ 입력저항은 크고, 출력저항은 작다.
④ 입력저항은 작고, 출력저항은 크다.

정답 확인

정답 ④

16번

슈퍼헤테로다인 수신기에서 중간 주파수(IF)에 관한 설명 중 옳은 것은?

① 국부 발진 주파수와 RF 반송파 주파수의 곱이다.
② 국부 발진 주파수와 같다.
③ 반송파 주파수와 오디오 주파수의 합이다.
④ 국부 발진 주파수와 RF 반송파 주파수의 차이다.

정답 확인

정답 ④

17번

다음 부귀환 증폭회로의 명칭은?

① 전류 병렬 부귀환 회로
② 전류 직렬 부귀환 회로
③ 전압 병렬 부귀환 회로
④ 전압 직렬 부귀환 회로

정답 확인

정답 ③

18번

트랜지스터의 잡음에 관한 설명으로 틀린 것은?

① 저주파에서는 주파수에 반비례한다.
② 중간 주파수에서는 대체로 일정하다.
③ 고주파수에서는 주파수에 따라 증대한다.
④ 신호원 내부저항의 영향을 받지 않는다.

정답 확인

정답 ④

19번

구형파를 발생시키는 회로가 아닌 것은? (단, 입력파형으로 는 구형파를 인가하지 않았을 경우로 가정한다.)

① 클램핑 회로
② 타이머 555 회로
③ 슈미트 트리거 회로
④ 비안정 멀티바이브레이터

정답 확인

정답 ①

21번

전극분극에 대한 설명으로 옳은 것은?

① 도체 내의 원자핵의 변위이다.
② 유전체 내의 원자의 흐름이다.
③ 도체 내의 자유전하의 흐름이다.
④ 유전체 내의 속박전하의 변위이다.

정답 확인

정답 ④

22번

진공 중에서 8π(Wb)의 자하(磁荷)로부터 발산되는 총자력선 의 수는?

① 107개
② 2×107개
③ 107/8π개
④ 8π×107개

정답 확인

정답 ②

23번

내구의 반지름 a=3cm, 외구의 반지름 b=5cm인 동신구 콘 덴서의 외구를 접지하고 내구에 V=1500V의 전위를 가할 경 우에 내구에 충전되는 전하량은 약 몇 C인가?

① 1.25×10-8
② 1.5×10-8
③ 2.5×10-8
④ 3.6×10-8

정답 확인

정답 ①

24번

두 개의 긴 평행 도선에 전류가 동일 방향으로 흐를 때 단 위 길이당 두 도선 사이에 작용하는 전자력에 대한 설명이 다. 옳은 것은?

① 두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비 례하는 반발력이 작용한다.
② 두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비 례하는 흡입력이 작용한다.
③ 두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 반발력이 작용한다.
④ 두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 흡입력이 작용한다.

정답 확인

정답 ④

25번

전자유도에 의해서 회로에 발생하는 기전력에 관련된 법칙 은?

① 옴의 법칙
② 가우스 법칙
③ 암페어 법칙
④ 패러데이 법칙

정답 확인

정답 ④

26번

감자력과 관계로 옳게 나타낸 것은?

① 자속(Φ)에 반비례한다.
② 자계의 세기(H)에 반비례한다.
③ 자극의 세기에 반비례한다.
④ 자화의 세기(J)에 비례한다.

정답 확인

정답 ④

28번

환상솔레노이드의 자기 인덕턴스에서 코일권수를 5배로 하 였다면 자기 인덕턴스의 값은?

① 변함이 없다.
② 5배 증가한다.
③ 10배 증가한다.
④ 25배 증가한다.

정답 확인

정답 ④

29번

다음 설명 중 틀린 것은?

① 금속 도체 내에서 자유전자가 전계의 방향과 같은 방향 으로 이동하여 전류가 된다.
② 저항의 역수를 컨덕턴스라 하면 단위로는 지멘스(S)를 이용한다.
③ 전류의 세기는 단위 시간당 이동했던 전하량으로 나타난 다.
④ 전기 전도도가 무한대가 되는 현상을 초전도라 한다.

정답 확인

정답 ①

30번

평등자계 내에 수직으로 돌입한 전자의 궤적은?

① 원운동을 하고 반지름은 자계의 세기에 비례한다.
② 원운동을 하고 반지름은 자계의 세기에 반비례한다.
③ 원운동을 하고 반지름은 전자의 처음 속도에 반비례한 다.
④ 구면위에서 회전하고 반지름은 자계의 세기에 비례한다.

정답 확인

정답 ②

34번

4단자 회로망에서 출력단자를 단락할 때 역방향 전류이득을 나타내는 파라미터는?

① A
② B
③ C
④ D

정답 확인

정답 ④

35번

다음 회로의 전압표시는 그 커패시터가 견딜 수 있는 최대 전압을 나타낸다. 단자 A, B 사이에 걸어줄 수 있는 최대 허용전압은 약 몇 V인가?

① 300
② 500
③ 600
④ 800

정답 확인

정답 ③

37번

다음 중 공진 상태에 관한 설명 중 틀린 것은?

① 직렬공진회로에서는 전압이 최대가 된다.
② 전압과 전류가 동상이 될 때이다.
③ 역률이 1이 되는 상태이다.
④ 공진이 되었을 때 최대전력이 전달된다.

정답 확인

정답 ①

38번

시정수(τ)를 갖는 R-L 직렬회로에 직류전압 인가시 t=2τ인 시간에 회로에 흐르는 전류는 정상상태 전류의 몇 %인가?

① 58.6
② 74.8
③ 86.0
④ 92.4

정답 확인

정답 ③

39번

정현대칭(원점대칭)의 비 정현파의 푸리에 급수에서 옳게 표 현된 것은? (단, )

① ao=0 이고, an, bn 만 남는다.
② ao=0, an=0이고, bn 만 남는다.
③ an=0, bn=0이고, a0 만 남는다.
④ a0=0, bn=0이고, an 만 남는다.

정답 확인

정답 ②

41번

RISC 컴퓨터에 대한 설명으로 가장 옳지 않은 것은?

① 비교적 느린 메모리와 빠른 클록
② 고정된 길이의 명령어 제공
③ 하드와이어드 방식의 프로세서와 소프트웨어로 구성
④ 한 사이클에 명령을 수행하도록 구성

정답 확인

정답 ①

42번

스태틱(static) RAM에 비해 다이나믹(dynamic) RAM의 특징 이 아닌 것은?

① 전력 소모가 적다.
② 재충전이 필요하다.
③ 동작 속도가 빠르다.
④ 단위 면적당 기억용량이 크다.

정답 확인

정답 ③

43번

3-cycle 인스트럭션에 속하지 않는 것은?

① ADD
② JUMP
③ LOAD
④ STORE

정답 확인

정답 ②

44번

정보의 내부표현에서 수치정보를 표현하는데 만족시켜야 할 사항이 아닌 것은?

① 10진수와 상호변환이 용이해야 한다.
② 데이터처리 및 CPU 내에서 이동이 용이해야 한다.
③ 기억장치의 기억공간을 많이 차지해야 한다.
④ 한정된 수의 비트로 나타내므로 정밀도가 높아야 한다.

정답 확인

정답 ③

45번

다음 중 자기 보수 코드(self complement code)는?

① Gray code
② Excess-3 code
③ 6-3-1-1 code
④ 8-4-2-1 code

정답 확인

정답 ②

46번

현재 수행중에 있는 명령어 코드를 저장하고 있는 레지스터 는?

① MAR
② MBR
③ 인덱스 레지스터
④ 인스트럭션 레지스터

정답 확인

정답 ④

47번

한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터 럽트를 처리한 다음에 수행하는 cycle은?

① fetch cycle
② indirect cycle
③ direct cycle
④ execute cycle

정답 확인

정답 ①

48번

누산기나 레지스터에 있는 내용을 지정된 메모리 주소로 옮 기는 명령은?

① Transfer 명령
② Load 명령
③ Store 명령
④ Fetch 명령

정답 확인

정답 ③

49번

어떠한 명령(instruction)이 수행되기 위해서 가정 먼저 이루 어져야 하는 마이크로 오퍼레이션은?

① MAR ← PC
② PC ← PC+1
③ MBR ← PC
④ IR ← MBR

정답 확인

정답 ①

50번

다음 중 오퍼랜드(Operand) 부에 실제 데이터가 들어있는 주소지정방식은?

① Implied Addressing Mode
② Relative Addressing Mode
③ Immediate Addressing Mode
④ Indexed Addressing Mode

정답 확인

정답 ③

51번

C 언어의 특징과 가장 거리가 먼 것은?

① 간략한 표현
② 높은 이식성
③ 범용 프로그래밍 언어
④ 프로그램의 유연성으로 인한 프로그래머의 작업 증가

정답 확인

정답 ④

52번

8진수 372를 16진수로 표현한 것은?

① FA
② FB
③ F10
④ 1F2

정답 확인

정답 ①

53번

캐시 액세스시간 Tc=50ns이고, 주기억장치 액세스시간 Tm=400ns인 시스템에서 적중률이 70%일 때의 평균기억장 치 액세스 시간은?

① 155ns
② 120ns
③ 100ns
④ 80ns

정답 확인

정답 ①

54번

다음 중 에러를 검출하고 교정까지 가능한 코드는?

① ASCII code
② hamming code
③ gray code
④ BCD code

정답 확인

정답 ②

55번

입출력 포트가 기억장치 주소 공간의 일부인 형태로 하나의 읽기/쓰기 신호만이 필요하며 기억장치의 주소와 입출력 장 치의 주소의 구별이 없는 입출력 제어 방식은?

① Programmed I/O 방식
② DMA(Direct Memory Access) 방식
③ I/O Mapped I/O 방식
④ Memory Mapped I/O 방식

정답 확인

정답 ④

56번

원시프로그램(source program)을 컴파일(compile)하여 얻어 지는 프로그램은?

① 실행 프로그램
② 시스템 프로그램
③ 유틸리티 프로그램
④ 목적 프로그램

정답 확인

정답 ④

57번

기억장치의 접근속도가 0.5μs이고, 데이터 워드가 32비트일 때의 대역폭은?

① 8M[bit/sec]
② 16M[bit/sec]
③ 32M[bit/sec]
④ 64M[bit/sec]

정답 확인

정답 ④

58번

기계어(machine language)에서 조건 분기(conditional jump)를 할 때 조건 판정의 기준이 되는 레지스터는?

① 프로그램 카운터(program counter)
② 인덱스 레지스터(index register)
③ 스택 포인터(stack pointer)
④ 상태 레지스터(status register)

정답 확인

정답 ④

59번

순서논리회로로서 자료의 일시기억장치로 사용되는 레지스 터(Register)의 구성 요소는?

① 게이트들의 집합
② 플립플롭들의 집합
③ 메모리들의 집합
④ PLA들의 집합

정답 확인

정답 ②

60번

다음 중 인터럽트가 발생될 수 있는 요인이 아닌것은?

① 정전 또는 자료 전달 과정에서의 오류 발생
② 불법적인 인스트럭션의 수행
③ 오퍼레이터에 의한 오동작
④ 시스템 도입에 의한 유지보수

정답 확인

정답 ④

61번

편위법에 비하여 감도가 높고, 정밀한 측정을 요구하는 경 우 사용하는 측정방법으로 가장 적합한 것은?

① 직편법
② 단상 전력계법
③ 영위법
④ 반경법

정답 확인

정답 ③

62번

프레밍의 왼손법칙을 이용하여 만든 계기는?

① 영구 자석 가동코일형 계기
② 영구 자석 정전형 계기
③ 주파수계
④ 디지털 멀티미터

정답 확인

정답 ①

63번

계수형 주파수계의 측정 시 주의사항 중 틀린것은?

① 입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
② 기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교 정하여서 측정할 것
③ ±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
④ 감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것

정답 확인

정답 ③

64번

계기용 변류기에 대한 설명 중 틀린 것은?

① 2차권선은 보통 2차측에 0.5A의 전류가 흐른다.
② 2차 코일의 한끝을 접지시킨다.
③ 2차권선은 개방하지 않아야 한다.
④ 1차권선과 2차권선을 가진다.

정답 확인

정답 ①

65번

고주파용 전력측정과 관계가 가장 먼 것은?

① 표준부하
② 볼로미터
③ CM형 전력계
④ TR형 전력계

정답 확인

정답 ④

66번

증폭기의 왜율 측정에 해당되지 않는 것은?

① 감쇠기법
② 공진 브리지(Bridge)법
③ 필터법
④ 왜율계법

정답 확인

정답 ①

67번

오실로스코프의 Time base를 500[ns/cm]로 했을 때의 1Hz당의 길이가 4cm였다. 피측정 주파수는 얼마인가?

① 200kHz
② 300kHz
③ 400kHz
④ 500kHz

정답 확인

정답 ④

69번

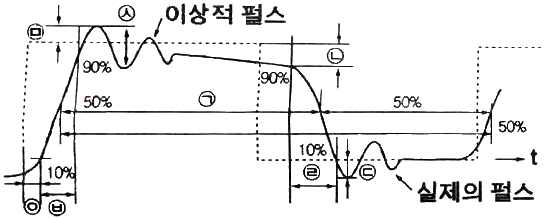

다음 펄스 파형의 구간별 명칭 중 ㉤에 해당하는 것은?

① 오버슈트
② 링잉
③ 펄스폭
④ 새그

정답 확인

정답 ①

70번

브리지 회로로 측정할 수 없는 것은?

① 저항
② 인덕턴스
③ 커패시턴스
④ 고주파 주파수

정답 확인

정답 ④

71번

헤테로다인 주파수게에 단일 비트(single beat) 법보다 2중 비트(double beat) 법이 좋은 이유는?

① 구조가 간단하므로
② 취급이 용이하므로
③ 고정용 발진기를 사용하므로
④ 제로 비트 식별이 용이하므로

정답 확인

정답 ④

73번

디지털 표시형 계기를 구성하는 논리소자 중 가장 속도가 빠른 소자는?

① CPU(Central Processing Unit)
② RTL(Registor Transistor Logic)
③ TTL(Transistor Transistor Logic)
④ ECL(Electro-Chemi Luminescence)

정답 확인

정답 ④

74번

오실로스코프로 측정이 어려운 것은?

① 교류 전압
② 코일의 Q
③ 두 신호의 위상각
④ 펄스의 지연시간

정답 확인

정답 ②

75번

다음 중 측정용 저주파 발진기로 주로 사용하지 않는 것은?

① 비트 발진기
② 음차 발진기
③ RC 발진기
④ 수정 발진기

정답 확인

정답 ④

76번

최대눈금 250V인 0.5급 전압계로 전압을 측정하였더니 지시 가 100V였다면 상대오차는 몇 %인가?

① 1
② 1.25
③ 2
④ 2.25

정답 확인

정답 ②

77번

왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?

① 기본파와 고주파 전압의 적
② 기본파와 고주파 전류의 적
③ 기본파와 고주파 전압의 비
④ 기본파와 고주파 전류의 비

정답 확인

정답 ③

78번

다음 그림과 같은 회로의 명칭은? (단, RC1=RC2=1kΩ, RB1=RB2=27kΩ)

① 비안정 멀티바이브레이터
② 단안정 멀티바이브레이터
③ 쌍안정 멀티바이브레이터
④ Blocking 발진기

정답 확인

정답 ①

79번

브라운관 오실로스코프의 다음 파형은 무엇을 측정한 것인 가?

① 20%의 AM 변조도
② 20%의 FM 변조도
③ 40%의 AM 변조도
④ 40%의 FM 변조도

정답 확인

정답 ①

80번

오실로스코프와 조합하여 FM 수신기의 주파수 변별기 등 각종 고주파 회로의 주파수 특성 및 대역 조정에 이용되는 발진기는?

① CR 발진기
② 음차 발진기
③ 비트(beat) 발진기
④ 소인(sweep) 발진기 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
