전자산업기사 2016년 1회 기출문제

2016-03-06 시행 · 68문항

이 회차 문제 풀기 →
1번
최고 주파수가 4[kHz]의 신호파로 펄스 변조를 행할 경우, 표본화 주파수의 최저값은 몇 [kHz]인가?
  1. ① 1
  2. ② 2
  3. ③ 4
  4. ④ 8
정답 확인

정답 ④

2번
반송파 전력이 50[kW]일 때 변조율이 90[%]로 진폭변조하 였을 때, 하측파 전력은?
  1. ① 5.1[kW]
  2. ② 10.1[kW]
  3. ③ 15.1[kW]
  4. ④ 20.1[kW]
정답 확인

정답 ②

3번
이상적인 연산 증폭기의 특징으로 적합하지 않은 것은?
  1. ① 출력 임피던스가 0이다.
  2. ② 입력 오프셋 전압이 0이다.
  3. ③ 동상신호제거비가 0이다.
  4. ④ 주파수 대역폭이 무한대이다.
정답 확인

정답 ③

4번
연산증폭기에 대한 설명 중 옳은 것은?
  1. ① 높은 입력 오프셋 전압을 갖는 연산증폭기는 낮은 전압 드리프트를 갖는다.
  2. ② 연산증폭기의 입력 바이어스 전류란 두 입력단자를 통해 흘러들어가는 전류의 평균값이다.
  3. ③ 연산증폭기의 슬루율(Slew Rate)이란 출력 전압의 변화율 을 입력 전압의 변화율로 나눈 값이다.
  4. ④ 연산증폭기의 개방루프이득이 100000이고, 동상이득이 0.25이면 동상신호제거비(CMRR)는 56dB이다.
정답 확인

정답 ②

5번
직렬 전압 부귀환 회로의 특징으로 적합하지 않은 것은?
  1. ① 전압이득의 감소
  2. ② 주파수 대역폭의 증가
  3. ③ 비직선 일그러짐의 감소
  4. ④ 입력 및 출력 임피던스의 증가
정답 확인

정답 ④

8번
어떤 B급 푸시풀 증폭기의 효율이 0.7이고 직류 입력전력이 16W이면, 교류 출력전력은 몇 W인가?
  1. ① 9.3
  2. ② 9.7
  3. ③ 10.5
  4. ④ 11.2
정답 확인

정답 ④

9번
한 개의 NPN형 트랜지스터와 PNP형 트랜지스터를 직결하여 등가 PNP형 트랜지스터로 동작시키는 접속은?
  1. ① 트랜스 결합 접속
  2. ② 달링톤(darlington) 접속
  3. ③ SEPP(single ended push pull) 접속
  4. ④ 상보대칭(complementary symmetry) 접속
정답 확인

정답 ②

10번
공통 컬렉터(Common Collector) 증폭 회로에 대한 설명으 로 틀린 것은?
  1. ① 전압 증폭용으로 많이 사용된다.
  2. ② 전압 이득은 AV ≃ 1 이다.
  3. ③ 입력과 출력 사이의 위상은 동일하다.
  4. ④ 입력 임피던스가 높고, 출력 임피던스는 낮다.
정답 확인

정답 ①

11번
진폭변조(DSB) 방식에서 변조도를 90%로 하면 피변조파의 전력은 반송파 전력의 약 몇 배인가?
  1. ① 1.1
  2. ② 1.4
  3. ③ 1.6
  4. ④ 2.1
정답 확인

정답 ②

12번
불연속 레벨 변조 방식에 속하지 않는 것은?
  1. ① 펄스 위상 변조(PPM)
  2. ② 펄스 수 변조(PNM)
  3. ③ 펄스 부호 변조(PCM)
  4. ④ 델타 변조(ΔM)
정답 확인

정답 ①

13번
다음과 같이 다이오드와 트랜지스터로 구성된 DTL 논리 회 로의 게이트 기능은?
전자산업기사 2016년 1회 13번 문제 그림
  1. ① 3입력 NOR
  2. ② 3입력 XOR
  3. ③ 3입력 NAND
  4. ④ 3입력 AND
정답 확인

정답 ③

14번
단안정, 비안정, 쌍안정 멀티바이브레이터는 무엇에 의해 결 정되는가?
  1. ① 결합 회로의 구성에 따라 결정된다.
  2. ② 전원 전압의 크기에 따라 결정된다.
  3. ③ 전원 전류의 크기에 따라 결정된다.
  4. ④ 바이어스 전압의 크기에 따라 결정된다.
정답 확인

정답 ①

15번
귀환이 걸리지 않을 때의 증폭회로의 전압이득을 A, 귀환율 을 β라 할 때 발진 조건은?
  1. ① Aβ ≥ 1
  2. ② Aβ ≤ 1
  3. ③ A = -β
  4. ④ A = β
정답 확인

정답 ①

17번
증폭기의 이득에 관련한 관계식 중 틀린 것은?
전자산업기사 2016년 1회 17번 문제 그림전자산업기사 2016년 1회 17번 문제 그림전자산업기사 2016년 1회 17번 문제 그림전자산업기사 2016년 1회 17번 문제 그림
  1. ① 전압이득
  2. ② 전류이득
  3. ③ 전력이득
  4. ④ 다단 증폭기의 종합이득
정답 확인

정답 ③

18번
전압이득이 40[dB], 무귀환 시 왜율이 12[%]인 저주파 증 폭기에 입력 측으로 귀환율(β)을 0.09라고 하면 귀환 시 왜 율은 몇 [%]인가?
  1. ① 0.9
  2. ② 1.5
  3. ③ 2
  4. ④ 1.2
정답 확인

정답 ④

19번
피어스 수정발진회로의 발진주파수 변동요인으로 가장 적합 하지 않은 것은?
  1. ① 부하의 변동
  2. ② 주위 온도의 변화
  3. ③ 발진회로의 차폐
  4. ④ 전원 전압의 변동
정답 확인

정답 ③

20번
정격 부하에서 출력 전압이 100[V]인 전원이 무부하 상태 에서의 출력 전압이 110[V]로 증가하였다면 부하 전압 변 동률은 몇 [%]인가?
  1. ① 5
  2. ② 10
  3. ③ 20
  4. ④ 25
정답 확인

정답 ②

24번
P(x,y,z)점에 3개의 힘 F1 = -2i + 5j - 3k, F2 = 7i + 3j - k 가 작용하여 0이 되었다. 힘 F3을 구하면?
  1. ① -2i-5j-3k
  2. ② -2i+5j-3k
  3. ③ -5i+2j-4k
  4. ④ -5i-8j+4k
정답 확인

정답 ④

25번
감자력에 대한 내용으로 옳은 것은?
  1. ① 자속에 비례한다.
  2. ② 자화의 세기에 비례한다.
  3. ③ 자극의 세기에 반비례한다.
  4. ④ 자계의 세기에 반비례한다.
정답 확인

정답 ②

26번
자기 인덕턴스 0.05[H]의 회로에 흐르는 전류가 매초 500[A]의 비율로 증가할 때 자기 유도 기전력의 크기는 몇 [V]인가?
  1. ① 2.5
  2. ② 25
  3. ③ 100
  4. ④ 1000
정답 확인

정답 ②

27번
사용되는 전자파의 파장이 가장 긴 것부터 순서대로 나열한 것은?
  1. ① 전자렌지 - 살균소독 - 사진전송 - 레이다
  2. ② 레이다 - 살균소독 - 사진전송 - 전자렌지
  3. ③ 사진전송 - 레이다 - 전자렌지 - 살균소독
  4. ④ 전자렌지 - 살균소독 - 레이다 - 사진전송
정답 확인

정답 ③

28번
100[mH]의 자기 인덕턴스를 가진 코일에 10[A]의 전류를 통할 때, 축적되는 에너지(J)는?
  1. ① 1
  2. ② 5
  3. ③ 50
  4. ④ 1000
정답 확인

정답 ②

30번
균일한 자기장 내에 수직으로 입사한 전자는 어떤 운동을 하는가?
  1. ① 나선운동
  2. ② 포물선운동
  3. ③ 등속직선운동
  4. ④ 등속평면운동
정답 확인

정답 ④

32번
그림과 같은 파형의 식은?
전자산업기사 2016년 1회 32번 문제 그림
  1. ① f(t)=2u(t-2)
  2. ② f(t)=2u(t-3)
  3. ③ f(t)=2u(t-3)-2u(t-2)
  4. ④ f(t)=2u(t-2)-2u(t-3)
정답 확인

정답 ④

34번
기본 주파수의 정수배가 되는 높은 주파수의 정현파를 무엇 이라고 하는가?
  1. ① 고주파
  2. ② 고조파
  3. ③ 기본파
  4. ④ 합성파
정답 확인

정답 ②

35번
그림과 같은 R-L 저역 통과 필터의 차단 주파수가 30kHz일 때 L1값은 약 몇 mH 인가?
전자산업기사 2016년 1회 35번 문제 그림
  1. ① 26.2
  2. ② 42.4
  3. ③ 53
  4. ④ 68.5
정답 확인

정답 ③

37번
다음 그림에서 스위치를 닫은 후 전류가 최대로 흐를 때의 시간은 몇 초[s]이며, 이때 흐르는 전류는 몇 A 인가?
전자산업기사 2016년 1회 37번 문제 그림
  1. ① 0[s], 0.2A
  2. ② ∞[s], 0.2A
  3. ③ 60[s], 0A
  4. ④ 1[s], 0A
정답 확인

정답 ①

38번
그림 (a)와 같은 △결선과 그림 (b)와 같은 Y결선을 등가로 두었을 때 R1의 저항은?
전자산업기사 2016년 1회 38번 문제 그림
  1. ① R
  2. ② 2R
  3. ③ 4R
  4. ④ 6R
정답 확인

정답 ①

39번
다음 필터에 대한 설명으로 틀린 것은?
  1. ① 고역필터[HPF]는 차단주파수 이하만 통과시킨다.
  2. ② 저역필터[LPF]는 차단주파수 이하만 통과시킨다.
  3. ③ 대역저지필터[BEF]는 두 차단주파수 이외의 성분은 모 두 통과시킨다.
  4. ④ 대역필터[BPF]는 두 차단주파수 범위만 통과시킨다.
정답 확인

정답 ①

40번
그림(a)의 등가회로를 그림(b)라 할 때, 전압원 E는 몇 V 인 가?
전자산업기사 2016년 1회 40번 문제 그림
  1. ① 5
  2. ② j5
  3. ③ j10
  4. ④ 10
정답 확인

정답 ④

41번
컴퓨터의 클록 펄스가 5MHz이고 20비트 레지스터를 가지고 데이터를 전송할 때, 비트시간과 워드시간은 각각 얼마인 가?
  1. ① 0.2μs, 4μs
  2. ② 0.4μs, 8μs
  3. ③ 0.6μs, 12μs
  4. ④ 0.8μs, 16μs
정답 확인

정답 ①

42번
주기억장치가 연속한 8byte의 필드를 Double word라 할 때 Half word는 몇 byte 인가?
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 16
정답 확인

정답 ①

43번
어떤 명령이 실행되기 위해서 가장 먼저 이루어지는 마이크 로 오퍼레이션은?
  1. ① MBR ← PC
  2. ② PC ← PC+1
  3. ③ IR ← MBR
  4. ④ MAR ← PC
정답 확인

정답 ④

45번
ASCII 코드에 대한 설명으로 옳은 것은?
  1. ① 자기보수 코드이다.
  2. ② BCD 코드의 확장이다.
  3. ③ 표시할 수 있는 숫자의 수는 28 =256 가지이다.
  4. ④ 7개의 정보비트와 한 개의 패리티 비트로 구성된다.
정답 확인

정답 ④

46번
컴퓨터의 명령을 0-address 명령, 1-address 명령, 2-address 명령, 3-address 명령으로 분류했을 때 그 기준 이 되는 것은?
  1. ① 명령어의 수
  2. ② 레지스터의 수
  3. ③ 기억장치의 크기
  4. ④ 오퍼랜드의 수
정답 확인

정답 ④

47번
중앙처리장치의 명령어에서 Operand가 실제 데이터를 의미 하는 주소 방식은?
  1. ① Immediate Addressing
  2. ② Direct Addressing
  3. ③ Register Addressing
  4. ④ Indirect Addressing
정답 확인

정답 ①

48번
속도보다 가격을 중시하는 마이크로프로세서에서 사용되는 버스 구성 방식은?
  1. ① 4 버스방식
  2. ② 3 버스방식
  3. ③ 2 버스방식
  4. ④ 1 버스방식
정답 확인

정답 ④

49번
더 이상 사용하지 않거나 의미 없는 기억 공간들을 모아서 유용하게 사용할 수 있도록 하는 방법은?
  1. ① Garbage Collection
  2. ② Memory Collection
  3. ③ Relocation
  4. ④ Mapping
정답 확인

정답 ①

50번
다음 중 자바프로그램의 가장 큰 단위는?
  1. ① 패키지
  2. ② 클래스
  3. ③ 자비 인터페이스
  4. ④ 메소드
정답 확인

정답 ①

51번
컴퓨터 내부에 있는 하나의 레지스터에 기억된 자료를 다른 레지스터로 옮길 때 이용하는 연산은?
  1. ① AND
  2. ② OR
  3. ③ MOVE
  4. ④ Complement
정답 확인

정답 ③

52번
컴퓨터 디스크에 사용되는 표면이 8개이고 각 표면에는 16 개의 트랙과 8개의 섹터(sector)가 있을 때, 섹터 주소지정 에 필요한 비트 수는?
  1. ① 12bit
  2. ② 10bit
  3. ③ 8bit
  4. ④ 6bit
정답 확인

정답 ②

53번
디지털(digital) 컴퓨터와 직접적 관계가 있는 것은?
  1. ① 논리회로
  2. ② 적분회로
  3. ③ 증폭회로
  4. ④ 미분회로
정답 확인

정답 ①

54번
4비트 그레이 코드를 2진수로 변경하는 논리회로를 구현하 기 위한 게이트의 종류와 그 개수로 맞는 것은?
  1. ① AND 게이트 3개
  2. ② OR 게이트 3개
  3. ③ NAND 게이트 3개
  4. ④ XOR 게이트 3개
정답 확인

정답 ④

55번
다음 중 I/O 장치에 해당되지 않는 것은?
  1. ① 키보드
  2. ② 프린터
  3. ③ 주기억장치
  4. ④ 보조기억장치
정답 확인

정답 ③

56번
일반적인 컴퓨터가 채택하고 있는 수치 자료의 표현 방법에 해당되지 않는 것은?
  1. ① 1의 보수 표현
  2. ② 4진수 표현
  3. ③ 부호 절대치 표현
  4. ④ 부동 소수점 표현
정답 확인

정답 ②

57번
터미널과 컴퓨터 사이의 통신에 필요한 것은?
  1. ① 카드리더, 프린터
  2. ② 유선 무전기와 무선 무전기
  3. ③ 모뎀과 데이터 셋
  4. ④ 누산기
정답 확인

정답 ③

58번
인간 중심의 코드로 기술되어 있으며 컴파일러, 인터프리터 등 번역기를 통한 번역과정을 거쳐야 실행 될 수 있는 프로 그램은?
  1. ① 문제중심
  2. ② 기계
  3. ③ 목적
  4. ④ 원시
정답 확인

정답 ④

59번
누산기에 대한 설명으로 옳은 것은?
  1. ① 데이터의 주소를 일시적으로 저장
  2. ② 연산 결과 등을 일시적으로 저장
  3. ③ 가장 최근에 인출된 명령어 코드를 저장
  4. ④ 다음에 인출할 명령어의 주소를 저장
정답 확인

정답 ②

60번
컴퓨터를 이용한 생산공정, 교육 등의 응용분야에 해당하지 않는 것은?
  1. ① CAD
  2. ② CAM
  3. ③ CAI
  4. ④ ALU
정답 확인

정답 ④

62번
버터플라이(butterfly)형 주파수계의 특징이 아닌 것은?
  1. ① 측정주파수 범위가 넓다.
  2. ② Q가 50정도이다.
  3. ③ VHF-UHF대 주파수 측정에 적합하다.
  4. ④ 회전자와 고정자로 LC공진회로를 이루어 주파수를 측정 한다.
정답 확인

정답 ②

63번
지시계기의 주요 3대 구성 요소가 아닌 것은?
  1. ① 구동(Driving) 장치
  2. ② 제동(Damping) 장치
  3. ③ 제어(Controlling) 장치
  4. ④ 보상(Compensating) 장치
정답 확인

정답 ④

64번
스펙트럼 분석기의 특징으로 적합하지 않은 것은?
  1. ① 주파수 대역폭이 넓다.
  2. ② 디스플레이(display)로 직시할 수 있다.
  3. ③ 다이나믹(dynamic) 레인지가 좁다.
  4. ④ 잡음 신호 측정이 가능하다.
정답 확인

정답 ③

65번
유도형 적산전력계에서 전압코일에 발생되는 자속과 전류 코일에 발생하는 자속의 차를 보상하기 위한 장치는?
  1. ① 위상보상 조정장치
  2. ② 경부하보상 조정장치
  3. ③ 중부하보상 조정장치
  4. ④ 제동보상 조정장치
정답 확인

정답 ①

66번
윈-브리지(Wien-bridge)형 발진기의 특성으로 틀린 것은?
  1. ① 직류 브리지이다.
  2. ② 주파수 안정성이 뛰어나다.
  3. ③ 파형의 왜곡율(distortion)이 적다.
  4. ④ 넓은 주파수 범위의 저주파 발진기이다.
정답 확인

정답 ①

67번
수신기에 일정한 입력 신호를 가했을 때 재조정을 하지 않 고 얼마나 오랫동안 일정한 출력을 얻을 수 있는가 능력을 나타내는 것은?
  1. ① 감도
  2. ② 안정도
  3. ③ 충실도
  4. ④ 선택도
정답 확인

정답 ②

68번
전력 또는 전류를 적당한 크기로 변환하거나, 또는 회로와 계기를 전기적으로 분리시키는 목적으로 사용되지 않는 것 은?
  1. ① 변성기
  2. ② 변압기
  3. ③ 변조기
  4. ④ 변류기
정답 확인

정답 ③

69번

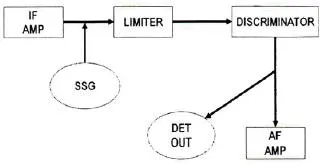

다음과 같은 블록도를 갖는 측정은 무슨 특성을 측정하고자 하는 것인가?
전자산업기사 2016년 1회 69번 문제 그림
  1. ① 진폭 제한기의 특성 측정
  2. ② 중간주파 증폭기의 특성 측정
  3. ③ 저주파 증폭기의 특성 측정
  4. ④ 주파수 변별기의 특성 측정
정답 확인

정답 ④

70번
다음 ( ) 안에 내용으로 옳은 것은?
전자산업기사 2016년 1회 70번 문제 그림
  1. ① 전압강하
  2. ② 전압증하
  3. ③ 전압단락
  4. ④ 정격전압
정답 확인

정답 ①

71번
표준 계기의 구비 조건으로 틀린 것은?
  1. ① 튼튼하고 취급이 편리할 것
  2. ② 동(銅)에 대한 열기전력이 클 것
  3. ③ 응답도가 좋고 절연 및 내구력이 높을 것
  4. ④ 영구성이 있고 외부 조건 등의 영향이 없을 것
정답 확인

정답 ②

72번
리사주 도형으로 신호의 주파수를 측정할 수 있는 계기는?
  1. ① 가동코일형 전류계
  2. ② 전류력계형 계기
  3. ③ 오실로스코프
  4. ④ 열전대형계기
정답 확인

정답 ③

73번
음량계(VU meter)에 관한 설명으로 틀린 것은?
  1. ① 감시용이며, 시정수는 중요하지 않다.
  2. ② 가변 저항 감쇠기와 연결하여 사용한다.
  3. ③ 눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다.
  4. ④ 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계 기이다.
정답 확인

정답 ①

74번
저주파 증폭기에서 입력의 신호전력과 잡음전력 비가 10:1 이고, 출력의 신호전력과 잡음전력 비가 15:2일 때 잡음지 수 F로 옳은 것은?
  1. ① 1
  2. ② 1.3
  3. ③ 2
  4. ④ 2.3
정답 확인

정답 ②

75번
FM 수신기의 선택도 측정에서 희망파의 주파수를 fO, 두 방해파의 주파수를 각각 f1, f2라고 할 때 희망파에 방해를 주는 주파수 성분은?
  1. ① fO = 5f1~3f2 Hz
  2. ② fO = 3f1~2f2 Hz
  3. ③ fO = f1~f2 Hz
  4. ④ fO = 2f1~f2 Hz
정답 확인

정답 ④

76번
전압계의 내부저항이 500Ω이었을 때 부하 RL에서 소비하는 전력은? (단, 전압계 및 전류계의 지시치가 100V, 2A이다.)
  1. ① 90W
  2. ② 100W
  3. ③ 180W
  4. ④ 200W
정답 확인

정답 ③

77번
최대눈금 50mV 내부저항 10Ω의 직류 전압계에 배율기를 사용하여 3V의 전압을 측정하려고 할 때 배율기의 저항값 은?
  1. ① 500Ω
  2. ② 590Ω
  3. ③ 600Ω
  4. ④ 690Ω
정답 확인

정답 ②

78번
대전류를 소전류로 변환하여 측정범위를 확대하기 위한 용 도의 계기용 변류기는?
  1. ① 교류전용
  2. ② 직류전용
  3. ③ 교류, 직류 양용
  4. ④ 고주파전용
정답 확인

정답 ①

79번
브리지 회로의 평형조건은?
전자산업기사 2016년 1회 79번 문제 그림전자산업기사 2016년 1회 79번 문제 그림
  1. ① R1L=R2C
  2. ② R1L=R2/C
  3. ③ R2/R1=L/C
정답 확인

정답 ②

80번
오실로스코프(oscilloscope)의 사용상 주의점으로 틀린 것 은?
  1. ① 접지 단자는 반드시 접지한다.
  2. ② 관측 파형은 항상 중앙에 오게 한다.
  3. ③ 사용하지 않을 때는 휘도를 낮추거나 전원을 끈다.
  4. ④ 관측하려는 신호의 주파수가 낮거나 직류의 경우는 직접 단자를 사용한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
