철도신호기사 2020년 1회 기출문제

2020-08-22 시행 · 62문항

이 회차 문제 풀기 →
1번
이미터 팔로워 회로의 일반적인 특성으로 틀린 것은?
  1. ① 입력저항이 CB증폭기보다 높다.
  2. ② 전류이득이 CB증폭기보다 높다.
  3. ③ 출력과 입력의 위상은 같다.
  4. ④ 증폭도가 1 이상이다.
정답 확인

정답 ④

5번
나이퀴스트 이론에 의하면 최고 5kHz의 전송신호를 가질 때, 최소 몇 배로 샘플링해야 원 신호와 동일하게 구현되는가?
  1. ① 1
  2. ② 1.5
  3. ③ 2
  4. ④ 2.5
정답 확인

정답 ③

6번
주파수변화에 대한 이득 특성을 보데(bode) 선도로 표현할 때, -20dB/octave의 의미는?
  1. ① 주파수가 10배로 증가하는 동안 이득이 20dB로 감소
  2. ② 주파수가 6배로 증가하는 동안 이득이 20dB로 감소
  3. ③ 주파수가 2배로 증가하는 동안 이득이 20dB로 감소
  4. ④ 주파수가 8배로 증가하는 동안 이득이 20dB로 감소
정답 확인

정답 ③

8번
다이오드 정류회로에서 여러 개의 다이오드를 병렬로 연결해 서 사용하는 주된 이유는?
  1. ① 다이오드를 과전압으로부터 보호하기 위하여
  2. ② 다이오드를 과전류으로부터 보호하기 위하여
  3. ③ 부하 출력의 맥동률을 감소시키기 위하여
  4. ④ 입력 전압을 안정화시키기 위하여
정답 확인

정답 ②

10번

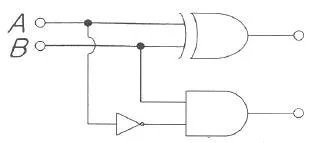

다음 논리회로의 기능에 해당되는 것은?
철도신호기사 2020년 1회 10번 문제 그림
  1. ① 플립플롭
  2. ② 반가산기
  3. ③ 반감산기
  4. ④ 계수기
정답 확인

정답 ③

12번
주파수변조(FM)에서 대역폭이 150kHz이고 변조 주파수가 10kHz일 때 최대 주파수 편이는 몇 kHz 인가?
  1. ① 65
  2. ② 85
  3. ③ 130
  4. ④ 140
정답 확인

정답 ①

13번

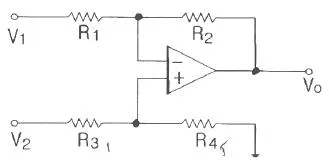

다음 회로에서 출력전압 VO(V)는?(단, R1=R3=1kΩ, R2=R4=5KΩ, V1=4V, V2=3V 이다.
철도신호기사 2020년 1회 13번 문제 그림
  1. ① 1
  2. ② -1
  3. ③ -5
  4. ④ 5
정답 확인

정답 ③

14번
BJT에 대한 설명으로 틀린 것은?
  1. ① 증폭기로 사용할 때 베이스와 이미터사이는 순방향으로 바이어스 한다.
  2. ② 증폭기로 사용할 때 베이스와 컬렉터사이는 역방향으로 바이어스 한다.
  3. ③ 증폭기로 사용할 때 높은 전압의 순서는 베이스, 이미터, 컬렉터이다.
  4. ④ 트랜지스터의 전극은 이미터, 베이스, 컬렉터이다.
정답 확인

정답 ③

16번
부울대수에 관한 정리가 성립되지 않는 식은?
  1. ① AB = A(A + B)
  2. ② A + B = B + A
  3. ③ A + BC = (A + B)(A + C)
  4. ④ A(B+C) = AB + AC
정답 확인

정답 ①

17번
다음 회로에서 V1=3V, Rf=450kΩ, R1=150kΩ일 때 출력전압 VO는 몇 V 인가?
  1. ① -12
  2. ② 12
  3. ③ 9
  4. ④ -9
정답 확인

정답 ②

18번
다음 회로에서 C1=100pF, C2=10pF이고 L=0.5mH일 때 발 진 주파수는 약 몇 kHz인가?
철도신호기사 2020년 1회 18번 문제 그림
  1. ① 295
  2. ② 680
  3. ③ 2360
  4. ④ 2715
정답 확인

정답 ③

19번
16진수 (A2F)16을 10진수로 변환하면?
  1. ① (1607)10
  2. ② (1807)10
  3. ③ (2207)10
  4. ④ (2607)10
정답 확인

정답 ④

20번
2진 상태의 수를 최대 64개 갖는 카운터에서 필요한 최소의 플립플롭 수는?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ③

21번
선간 전압이 100V이고, 역률이 0.6인 평형 3상 부하에서 무 효전력이 Q=10kvar일 때, 선전류의 크기는 약 몇 A인가?
  1. ① 57.7
  2. ② 72.2
  3. ③ 96.2
  4. ④ 125
정답 확인

정답 ②

22번
어떤 회로의 유효전력이 300W, 무효전력이 400var이다. 이 회로의 복소전력의 크기(VA)는?
  1. ① 350
  2. ② 500
  3. ③ 600
  4. ④ 700
정답 확인

정답 ②

23번
회로에서 20Ω의 저항이 소비하는 전력은 몇 W인가?
  1. ① 14
  2. ② 27
  3. ③ 40
  4. ④ 80
정답 확인

정답 ④

25번
R=4Ω, ωL=3Ω의 직렬회로에 를 인가할 때 이 회로의 소 비전력은 약 몇 W인가?
철도신호기사 2020년 1회 25번 문제 그림
  1. ① 1000
  2. ② 1414
  3. ③ 1560
  4. ④ 1703
정답 확인

정답 ④

28번
불평형 3상 전류가 Ia=15+j2(A), Ib=-20-j14(A), Ic=-3+j10(A)일 때, 역상분 전류 I2(A)는?
  1. ① 1.91+j6.24
  2. ② 15.74-j3.57
  3. ③ -2.67-j0.67
  4. ④ -8-j2
정답 확인

정답 ①

29번

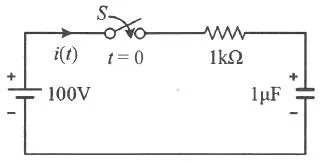

t=0에서 스위치(S)를 닫았을 때 t=0+에서의 i(t)는 몇 A인가? (단, 커패시터에 초기 전하는 없다.)
철도신호기사 2020년 1회 29번 문제 그림
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.4
  4. ④ 1.0
정답 확인

정답 ①

33번
적분 시간 4sec, 비례 감도가 4인 비례적분 동작을 하는 제 어 요소에 동작신호 z(t)=2t를 주었을 때 이 제어 요소의 조 작량은? (단, 조작량의 초기 값은 0이다.)
  1. ① t2+8t
  2. ② t2+2t
  3. ③ t2-8t
  4. ④ t2-2t
정답 확인

정답 ①

34번
특성방정식의 모든 근이 s평면(복소평면)의 jω축(허수축)에 있을 때 이 제어시스템의 안정도는?
  1. ① 알 수 없다.
  2. ② 안정하다.
  3. ③ 불안정하다.
  4. ④ 임계안정이다.
정답 확인

정답 ④

36번
Routh-Hurwitz 방법으로 특성방정식이 s4+2s3+s2+4s+2=0 인 시스템의 안정도를 관별하면?
  1. ① 안정
  2. ② 불안정
  3. ③ 임계안정
  4. ④ 조건부 안정
정답 확인

정답 ②

37번
어떤 제어시스템의 개루프 이득이 일 때 이 시스템이 가 지는 근궤적의 가지(branch) 수는?
  1. ① 1
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ③

39번
제어시스템의 상태방정식이 일 때, 특성방 정식을 구하면?
철도신호기사 2020년 1회 39번 문제 그림
  1. ① s2-4s-3=0
  2. ② s2-4s+3=0
  3. ③ s2+4s+3=0
  4. ④ s2+4s-3=0
정답 확인

정답 ②

41번
철도건널목 제어유니트 중 경보시점 제어자용으로 사용되는 것은?
  1. ① ST형
  2. ② SC형
  3. ③ DC형
  4. ④ C형
정답 확인

정답 ④

42번
유도 전동기의 기동법에서 농형 유도전동기의 기동법이 아 닌 것은?
  1. ① Y-△기동법
  2. ② 리액터 기동법
  3. ③ 전전압 기동법
  4. ④ 2차 저항기동법
정답 확인

정답 ④

43번
MJ81형 전기선로전환기에서 기본레일과 팅레일의 밀착간격 은 최대 몇 mm 이하로 유지하여야 하는가?
  1. ① 4
  2. ② 3
  3. ③ 2
  4. ④ 1
정답 확인

정답 ④

44번
R-1형 랙을 사용하여 계전기를 설치하고자 한다. 계전기의 수가 325개라면 소요되는 R-1형 랙의 수는?
  1. ① 2개
  2. ② 4개
  3. ③ 6개
  4. ④ 10개
정답 확인

정답 ②

45번
여자 전류가 끊어진 후 얼마간 시간(시소)이 경과된 후부터 N 접점이 낙하하는 계전기는?
  1. ① 유극 3위 계전기
  2. ② 무극선조 계전기
  3. ③ 완동 계전기
  4. ④ 완방계전기
정답 확인

정답 ④

46번
부하가 변하면 심하게 속도가 변하는 직류 전동기는?
  1. ① 직권전동기
  2. ② 분권전동기
  3. ③ 차동복권전동기
  4. ④ 가동복권전동기
정답 확인

정답 ①

47번
다음 중 변압기의 자속을 만드는 전류는?
  1. ① 부하전류
  2. ② 철손전류
  3. ③ 자화전류
  4. ④ 포화전류
정답 확인

정답 ③

48번
3상 유도전동기에서 동기와트로 표시되는 것은?
  1. ① 토크
  2. ② 1차 입력
  3. ③ 2차 출력
  4. ④ 동기 각속도
정답 확인

정답 ①

49번
장대형 전동차단기 회로제어기의 정위 및 반위 접점은 100mA의 전류를 통하였을 때, 접점 단자의 전압강하는 몇 mV 이하 이어야 하는가?
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 7
정답 확인

정답 ③

50번
수은 정류기에서 정류기의 밸브 작용이 상실되는 현상은?
  1. ① 역호
  2. ② 이상전압
  3. ③ 실호
  4. ④ 통호
정답 확인

정답 ①

51번
NS형 선로전환기의 제어계전기는?
  1. ① 삽입형 유극 자기유지계전기
  2. ② 삽입형 유극 선조계전기
  3. ③ 삽입형 무극 자기유지계전기
  4. ④ 삽입형 무극 선조계전기
정답 확인

정답 ①

52번
건널목경보기의 조정에 관한 사항으로 틀린 것은?
  1. ① 경보종의 타종수는 기당 매분 70 ~ 100회
  2. ② 경보등의 단자전압은 정격값의 0.8 ~ 0.9배
  3. ③ 경보등의 점멸회수는 분당 50±10회/분
  4. ④ 경보기와 제어유니트의 절연저항은 전기회로와 대지간 2MΩ 이상
정답 확인

정답 ④

53번
건널목 전동차단기의 특성에 관한 내용으로 옳은 것은?(단, 건널목 전동차단기(장대형)은 고려하지 않는다.)
  1. ① 슬립 전류는 5A 이하
  2. ② 운전 전류는 5.5A 이하
  3. ③ 기동 전류는 8.5A 이하
  4. ④ 정격 전압은 12V 이하
정답 확인

정답 ①

54번
신호기용 변압기(STr)의 단위용량이 잘못 제시된 것은? (단, LED 50V, 12W 기준)
  1. ① 신호기 3현시 : 12VA
  2. ② 입환신호기 : 12VA
  3. ③ 신호기 4현시 : 24VA
  4. ④ 신호기 5현시 : 24VA
정답 확인

정답 ②

55번
직류궤도회로에 사용되는 한류장치는?
  1. ① 코일
  2. ② 리액터
  3. ③ 콘덴서
  4. ④ 가변저항기
정답 확인

정답 ④

56번
NS형 전기 선로전환기에서 전동기 동작 중 콘덴서 회로가 단선되었다. 단선된 직후의 전동기의 동작 상태는?
  1. ① 정지 후 다시 동작한다.
  2. ② 회전 방향이 바뀐다.
  3. ③ 계속 회전한다.
  4. ④ 전기선로전환기 전환이 정지한다.
정답 확인

정답 ③

57번
차체 하부의 차량 중심으로부터 진행방향(기관차 정면)에 대 하여 좌측으로 몇 mm의 위치에 차상자의 중심이 위치하도 록 하여야 하는가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

58번
직류전동기의 제동법 중 전동기를 발전기로 동작시켜 회전 부가 갖는 기계적 에너지를 전기적 에너지로 변환하여 열로 소비하는 제동방식은?
  1. ① 발전제동
  2. ② 회생제동
  3. ③ 저항제동
  4. ④ 맴돌이 전류제동
정답 확인

정답 ①

59번
단상 변압기를 병렬 운전하는 할 때, 부하 전류의 분담에 관한 설명으로 옳은 것은?
  1. ① 누설 임피던스에 비례한다.
  2. ② 정격 용량에 반비례한다.
  3. ③ %임피던스강하에 반비례한다.
  4. ④ %임피던스강하에 비례한다.
정답 확인

정답 ③

60번
60Hz, 6극, 3상 유도전동기의 슬립이 4%일 때의 회전수 (rpm)는?
  1. ① 1152
  2. ② 1178
  3. ③ 1200
  4. ④ 1218
정답 확인

정답 ①

61번
차상 선로전환기가 배향측으로 개통되어 있을 때 표시등의 상태는?
  1. ① 적색등 점등
  2. ② 청색등 점등
  3. ③ 적색등 점멸
  4. ④ 등황색등 점등
정답 확인

정답 ④

62번
경부고속철도에 설치된 기상검지장치가 아닌 것은?
  1. ① 안개검지장치
  2. ② 풍속 ㆍ 풍향검지장치
  3. ③ 적설량검지장치
  4. ④ 강우량검지장치
정답 확인

정답 ①

63번
출발신호기와 입환신호기를 소정의 위치에 설비할 수 없는 경우 열차 및 차량 정지표지에서 출발 신호기와 입환신호기 까지의 궤도회로내에 열차가 점유하고 있을 때 취급버튼을 정위로 쇄정하는 것을 무슨 쇄정 이라 하는가?
  1. ① 폐로쇄정
  2. ② 철사쇄정
  3. ③ 시간쇄정
  4. ④ 접근쇄정
정답 확인

정답 ①

64번
강설, 결빙 등의 원인으로 인한 선로전환기 전환불능 및 불 량장애를 미연에 방지하기 위한 설비는?
  1. ① 강우 검지장치
  2. ② 적설 검지장치
  3. ③ 분기기 히팅장치
  4. ④ 풍속 검지장치
정답 확인

정답 ③

66번
건널목경보기 2440형의 발진주파수 범위는?
  1. ① 20kHz±2kHz 이내
  2. ② 30kHz±2kHz 이내
  3. ③ 40kHz±2kHz 이내
  4. ④ 50kHz±2kHz 이내
정답 확인

정답 ③

67번
신호기를 평지에 건식하고자 한다. 신호기주의 안전율은 몇 이상이어야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

68번
진로선별식 전기연동장치에서 신호제어회로의 구비조건으로 틀린 것은?
  1. ① TR의 여자 접점
  2. ② ASR의 무여자 접점
  3. ③ TLSR의 여자 접점
  4. ④ WLR의 무여자 접점
정답 확인

정답 ③

69번
신호제어설비의 안전측 동작 원칙에 해당하지 않는 것은?
  1. ① 계전기는 무여자시 전원을 차단하는 방식
  2. ② 전원과 계전기의 위치를 양단으로 하는 방식
  3. ③ 궤도회로는 폐전로식
  4. ④ 계전기 회로는 여자시 기기를 쇄정하는 방식
정답 확인

정답 ④

70번
3위식 신호기의 5현시 방법으로 옳은 것은?
  1. ① R, RY, Y, YG, G
  2. ② R, YY, Y, YG, G
  3. ③ R, YY, Y, RG, G
  4. ④ R, WY, Y, WG, G
정답 확인

정답 ②

71번
궤도회로의 점퍼선(jumper wire)에 대한 설명으로 틀린 것 은?
  1. ① 동일극성의 다른 레일 상호간을 접속시키는 전선이다.
  2. ② 병렬법은 궤도회로의 레일길이가 짧은 장점이 있다.
  3. ③ 병렬법이 안전도가 가장 높다.
  4. ④ 점퍼선을 설치하는 방법에 따라 직렬법, 병렬법, 직ㆍ병 렬법이 있다.
정답 확인

정답 ③

72번
경부고속철도 레일온도검지장치(RTCP)의 온도별 운전취급 방법으로 거리가 먼 것은?
  1. ① 레일온도가 65℃이상일 때 : 운행중지
  2. ② 레일온도가 60℃이상 64℃미만일 때 : 70km/h 이하운전
  3. ③ 레일온도가 55℃이상 60℃미만일 때 : 230km/h 이하운 전
  4. ④ 레일온도가 50℃이상 55℃미만일 때 : 270km/h 이하운 전
정답 확인

정답 ④

73번
궤도회로의 한류장치에 대한 설명으로 틀린 것은?
  1. ① 직류 궤도 회로에서는 전원장치에 과전류가 흐르는 것을 제한한다.
  2. ② 직류 궤도 회로에서는 궤도 증폭기를 사용한다.
  3. ③ 교류 궤도 회로에서는 저항 또는 리액터가 사용된다.
  4. ④ 교류 궤도 회로에서는 2원형 궤도 계전기의 회전 역률의 위상을 조정해 준다.
정답 확인

정답 ②

74번
고전압 임펄스 궤도회로의 송신부 주파수는?(단, 주파수 오 차는 고려하지 않는다.)
  1. ① 1Hz
  2. ② 2Hz
  3. ③ 3Hz
  4. ④ 4Hz
정답 확인

정답 ③

75번
양쪽 방향으로 정보의 전송이 가능하지만 어떤 순간에는 정 보의 전송이 한쪽 방향으로만 가능한 통신 방식은?
  1. ① 반이중 방식
  2. ② 전이중 방식
  3. ③ 직렬전송 방식
  4. ④ 병렬전송 방식
정답 확인

정답 ①

76번
건널목 지장물검지장치의 설명으로 옳은 것은?
  1. ① 발광기와 수광기간의 거리는 50m이하로 한다.
  2. ② 발광기의 빔 확산 각도는 5°이하로 한다.
  3. ③ 광선중심축 지상높이는 건널목 도로면에서 745mm를 표 준으로 한다.
  4. ④ 발광기와 수광기는 건널목 종단에서 3m 이내에 설치한 다.
정답 확인

정답 ③

78번
CTC 장치의 중 기능으로 볼 수 없는 것은?
  1. ① 정속도 운행 자동 제어
  2. ② 신호설비의 감시 제어
  3. ③ 열차 진로의 자동 제어
  4. ④ 열차 운행 상황 표시
정답 확인

정답 ①

79번
폐색구간의 경계에 설치하는 신호기로 옳은 것은?
  1. ① 자동폐색구간의 경계에는 출발신호기
  2. ② 자동폐색구간의 경계에는 입환신호기
  3. ③ 연동폐색구간의 경계에는 입환신호기
  4. ④ 연동폐색구간의 경계에는 폐색신호기
정답 확인

정답 ①

80번
열차집중제어장치(CTC)의 주요 구성기기가 아닌 것은?
  1. ① 주 컴퓨터
  2. ② 데이터 전송설비(DTS)
  3. ③ 대형표시반(LDP)
  4. ④ 발리스(Balise) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
