철도신호기사 2014년 2회 기출문제

2014-09-20 시행 · 69문항

이 회차 문제 풀기 →
2번
그림과 같이 T형 플립플롭을 접속하고 첫 번째 플립플롭에 1000[Hz]의 구형파를 입력하면 최종 플립플롭에서 출력단의 주파수 [Hz]는?
철도신호기사 2014년 2회 2번 문제 그림
  1. ① 1000
  2. ② 500
  3. ③ 250
  4. ④ 125
정답 확인

정답 ④

3번
2단 증폭기에서 초단의 잡음지수 F1=5, 이득 A1=5, 2단의 잡 음지수 F2=7일 경우 종합잡음지수는?
  1. ① 1.2
  2. ② 3.2
  3. ③ 5.2
  4. ④ 6.2
정답 확인

정답 ④

4번
Wien Bridge 발전기의 정궤환 요소는?
  1. ① RL 회로망
  2. ② LC 회로망
  3. ③ 전압분배기(voltage divider)망
  4. ④ 선행-지연회로망(lead-lag network)
정답 확인

정답 ④

5번
3초과 코드 0101 0101의 보수는?
  1. ① 0010 0010
  2. ② 0010 1010
  3. ③ 1010 1010
  4. ④ 1010 0010
정답 확인

정답 ③

6번
어떤 증폭기에서 입력전압이 5[mV]이고 출력전압이 2[V]일 경우 이 증폭기의 전압 증폭도를 [dB]로 환산하면 약 몇 [dB]인가?
  1. ① 28
  2. ② 40
  3. ③ 52
  4. ④ 66
정답 확인

정답 ③

7번
다음 중 신호 v(t)=cos(20πt+πt2)에서 t=0일 때 순시주파수는 [Hz]?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

9번
정류회로에서 직류전압이 200[V]이고 리플(ripple) 전압이 4[V]였다. 리플률(%)은?
  1. ① 1[%]
  2. ② 2[%]
  3. ③ 10[%]
  4. ④ 20[%]
정답 확인

정답 ②

10번
RS 플립플롭회로의 동시 입력에 대한 단점을 개선한 것은?
  1. ① JK 플립플롭
  2. ② 시프트레지스터
  3. ③ D 플립플롭
  4. ④ 어큐뮬레이터
정답 확인

정답 ①

11번
8진수(2647)8을 16진수로 바꾸면?
  1. ① (1323)16
  2. ② (88)16
  3. ③ (5A7)16
  4. ④ (847)16
정답 확인

정답 ③

12번
반송파 전력이 80[kW]이고, 변조도 76[%]로 진폭 변조했 을 때 피변조파 전력은 약 몇 [kW]인가?
  1. ① 56
  2. ② 89
  3. ③ 103
  4. ④ 132
정답 확인

정답 ③

13번
브리지 정류기의 출력전압의 실효치가 20[V]일 때, 각 다이 오드 양단의 최대 역 전압은 약 몇 [V]인가?
  1. ① 20.3[V]
  2. ② 28.3[V]
  3. ③ 38.3[V]
  4. ④ 48.3[V]
정답 확인

정답 ②

14번
이상적인 연산증폭기의 특징이 아닌 것은?
  1. ① 입력 임피던스 Zi=∞
  2. ② 출력 임피던스 Z0=∞
  3. ③ 대역폭 B=∞
  4. ④ 전압이득 AV=∞
정답 확인

정답 ②

15번
다음 중 CMRR(Common Mode Rejection Ratio)에 대한 설 명으로 틀린 것은? 으로 정의된다.
철도신호기사 2014년 2회 15번 문제 그림
  1. ① 실제의 차동 증폭기의 성능을 평가할 중요한 파라미터이 다.
  2. ② CMRR는 작을수록 차동 증폭기의 성능이 좋다.
  3. ③ 이상적인 차동 증폭기에서는 출력이 차신호에 비례하므 로 동위상 이득은 0 이어야 한다.
정답 확인

정답 ③

16번
반송파의 진폭과 위상을 상호 변환하여 신호를 얻는 변조 방식은?
  1. ① ASK
  2. ② FSK
  3. ③ PSK
  4. ④ QAM
정답 확인

정답 ④

17번
변조도가 40[%]인 진폭변조 송신기에서 반송파 출력이 400[mW]로 변조되었을 때 이 송신기출력의 평균전력 [mW]은?
  1. ① 160
  2. ② 382
  3. ③ 432
  4. ④ 560
정답 확인

정답 ③

18번

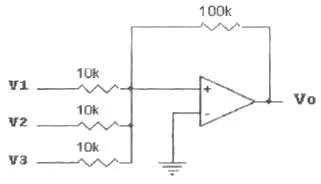

다음 연산증폭기에서 V1=1[V], V2=3[V], V3=5[V]일 때 출 력전압 Vo는?
철도신호기사 2014년 2회 18번 문제 그림
  1. ① 99[V]
  2. ② -99[V]
  3. ③ 110[V]
  4. ④ -110[V]
정답 확인

정답 ①

19번
다음과 같이 JK 플립플롭을 결선하면 이는 어떤 플립플롭처 럼 동작하는가?
철도신호기사 2014년 2회 19번 문제 그림
  1. ① T
  2. ② D
  3. ③ RS
  4. ④ M/S-JK
정답 확인

정답 ②

20번
바크하우젠(Barkhausen)의 발진조건에서 증폭기의 증폭도 A=10이고 궤환회로의 궤환비율을 β라고 할 때 β의 값은?
  1. ① 0.1
  2. ② 1
  3. ③ 10
  4. ④ 100
정답 확인

정답 ①

21번
코일에 e=211sinwt[V]인 교류전압이 가해졌을 때 오실로스 코프에 의하여 전류의 최대값이 10A임을 알 수 있었다. 만 일 코일의 내부저항이 10Ω임이 알려져 있었다면 코일의 인 덕턴스는 약 몇 mH인가? (단, 주파수는 60Hz이다.)
  1. ① 39
  2. ② 49
  3. ③ 59
  4. ④ 69
정답 확인

정답 ②

22번
그림과 같은 회로에서 C=100㎌의 콘덴서에 QO=3×10-2C의 전하량이 축적되어 있다. t=0인 순간에 스위치 K를 닫은 후 저항 R=5Ω에서 총 전력량(J)은?
철도신호기사 2014년 2회 22번 문제 그림
  1. ① 4.5×102
  2. ② 1.8×104
  3. ③ 1.8
  4. ④ 4.5
정답 확인

정답 ④

23번
그림의 2단자 회로에서 L=100mH, C=10㎌일 때 주파수에 무관한 정저항 회로가 되려면 저항 R의 크기 (Ω)는?
철도신호기사 2014년 2회 23번 문제 그림
  1. ① 100
  2. ② 147
  3. ③ 236
  4. ④ 10000
정답 확인

정답 ①

24번
구동함수로 나타낸 임피던스를 부분분수로 전개할 때 K0, K1, K2의 값은?
철도신호기사 2014년 2회 24번 문제 그림
  1. ① 0, -2, 3
  2. ② -2, 6, 3
  3. ③ 1/3,-1/5, 13/15
  4. ④ 2/3, 1/6, -2/5
정답 확인

정답 ③

25번
대칭 3상 전압이 a상 Va, b상 Vb=a2Va, c상 Vc=aVa일 때 a 상을 기준으로 한 대칭분 전압 중 정상분 V1(V)은 어떻게 표시되는가?
  1. ① 1/3 Va
  2. ② Va
  3. ③ a2Va
  4. ④ aVa
정답 확인

정답 ②

27번
저항 20Ω, 인덕턴스 0.1H인 직렬회로에 60Hz, 110V의 교 류전압이 인가되어 있다. 인덕턴스에 축적되는 자기에너지 의 평균값은 약 몇 J인가?
  1. ① 0.14
  2. ② 0.33
  3. ③ 0.75
  4. ④ 1.45
정답 확인

정답 ②

28번
저항 0.5Ω/km, 인덕턴스가 1μH/km, 정전용량 6㎌/km, 길 이 10km인 송전선로에서 무왜형 선로가 되기 위한 컨덕턴 스는?
  1. ① 1 ℧/km
  2. ② 2 ℧/km
  3. ③ 3 ℧/km
  4. ④ 4 ℧/km
정답 확인

정답 ③

29번

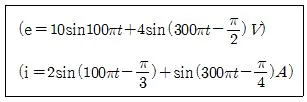

비정현파의 전압과 전류가 다음과 같을 때. 이 비정현파의 전력은 몇 W인가?
철도신호기사 2014년 2회 29번 문제 그림
  1. ① 24.212
  2. ② 12.828
  3. ③ 8.586
  4. ④ 6.414
정답 확인

정답 ④

30번
RLC 직렬회로에서 부족제동인 경우 감쇠진동의 고유주파수 f는?
  1. ① 공진주파수 보다 크다.
  2. ② 공진주파수 보다 작다
  3. ③ 공진주파수에 관계없이 일정하다.
  4. ④ 공진주파수와 같다.
정답 확인

정답 ②

31번
논리식 를 간략화 한 식은?
철도신호기사 2014년 2회 31번 문제 그림철도신호기사 2014년 2회 31번 문제 그림
  1. ① z
  2. ② x·z
  3. ③ y·z
정답 확인

정답 ①

32번
그림과 같은 회로망은 어떤 보상기로 사용될 수 있는가? (단, 1＜R1C1인 경우로 한다.)
철도신호기사 2014년 2회 32번 문제 그림
  1. ① 지연 보상기
  2. ② 진·지상 보상기
  3. ③ 진상 보상기
  4. ④ 지상 보상기
정답 확인

정답 ③

35번
Nyquist 경로에 포위되는 영역에 특성방정식의 근이 존재하 지 않으면 제어계의 상태는?
  1. ① 안정
  2. ② 불안정
  3. ③ 진동
  4. ④ 발산
정답 확인

정답 ①

39번
개루프 전달함수 인 부궤한 제어의 특성방정식은?
  1. ① s2+3s+2=0
  2. ② s2+4s+3=0
  3. ③ s2+4s+6=0
  4. ④ s2+5s+5=0
정답 확인

정답 ④

41번
건널목경보기 경보 음량은 경보기 1m 전방에서 얼마이어야 하는가?
  1. ① 20~80 dB
  2. ② 40~100 dB
  3. ③ 60~130 dB
  4. ④ 100~180 dB
정답 확인

정답 ③

42번
전기선로전환기(MJ81형)를 사용하여 선로를 전환할 경우 보 통 선로전환기의 전환력 범위는?
  1. ① 100~200kg
  2. ② 200~400kg
  3. ③ 400~600kg
  4. ④ 600~800kg
정답 확인

정답 ②

43번
유도기에서 저항속도 제어법과 관계가 없는 것은?
  1. ① 비례추이
  2. ② 농형유도전동기
  3. ③ 속도조정범위가 적다.
  4. ④ 속도제어가 간단하고 원활하다.
정답 확인

정답 ②

44번
전부하에서 동손 85W, 철손 45W인 변압기의 최대 효율은 약 몇 % 전부하에서 나타나는가?
  1. ① 72.8
  2. ② 82.6
  3. ③ 84.6
  4. ④ 87.6
정답 확인

정답 ①

45번
유도 발전기의 특징이 아닌 것은?(오류 신고가 접수된 문제 입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
  1. ① 구조가 간단하고 가격이 싸다.
  2. ② 동기화 할 필요가 없다.
  3. ③ 동기 발전기가 필요 없다.
  4. ④ 동기 발전기에 비해 단락 전류가 적다.
정답 확인

정답 ③

46번
철도신호제어회로 중 시소 계전기가 사용되는 회로는?
  1. ① 신호 제어 회로
  2. ② 선별 계전기 회로
  3. ③ 조사 계전기 회로
  4. ④ 보류 및 접근 회로
정답 확인

정답 ④

48번
단상 변압기를 병렬 운전하는 경우 부하 전류의 분담과 관 계되는 것은?
  1. ① 누설 임피던스에 비례한다.
  2. ② 누설 리액턴스에 비례한다.
  3. ③ 누설 임피던스에 반비례한다.
  4. ④ 누설 리액턴스에 반비례한다.
정답 확인

정답 ③

49번
철도건널목 고장감시장치의 고장검지카드 계전기 중 장애복 구 후 스스로 복귀하지 못하는 계전기는?
  1. ① DNR
  2. ② RL1
  3. ③ CXR
  4. ④ WB0
정답 확인

정답 ③

50번
철도건널목 전동차단기에 대한 설명 중 맞는 것은?
  1. ① 제어전압은 정격전압의 0.9~1.2배 일 것
  2. ② 차단봉의 하강시간은 15초 일 것
  3. ③ 동작할 때는 적당히 제동할 것
  4. ④ 슬립전류는 10 A 이하일 것
정답 확인

정답 ①

51번
전기 선로전환기의 슬립(slip)전류가 약할 때 발생되는 장애 종류 중 옳은 것은?
  1. ① 전동기 소손
  2. ② 선로전환기 불일치
  3. ③ 퓨즈 단선
  4. ④ 기어 소손
정답 확인

정답 ②

52번
연축전지의 방전상태를 표시하는 것은?
  1. ① 양극과 음극과의 색이 거의 같다.
  2. ② 양극의 색이 갈색이다.
  3. ③ 전해액 비중이 1.2이다.
  4. ④ 극판의 만곡현상이 생긴다.
정답 확인

정답 ①

53번
직류 전동기의 제동법 중 전동기를 발전기로 동작시켜 회전 부가 갖는 기계적 에너지를 전기적 에너지로 변환하여 열로 소비하는 제동방식은?
  1. ① 발전제동
  2. ② 회생제동
  3. ③ 저항제동
  4. ④ 맴돌이 전류제동
정답 확인

정답 ①

54번
직류기에 보극을 설치하는 목적이 아닌 것은?
  1. ① 정류자의 불꽃 방지
  2. ② 브러시의 이동 방지
  3. ③ 정류 기전력의 발생
  4. ④ 난조의 방지
정답 확인

정답 ④

55번
유도 전동기를 기동하여 △를 Y로 전환했을 때 토크는 어떻 게 되는가?
  1. ① √3배로 증가한다.
  2. ② 3배로 증가한다.
  3. ③ 1/3로 감소한다.
  4. ④ 1/√3로 감소한다.
정답 확인

정답 ③

56번
직류 전동기의 기동 시 주의 사항을 열거하였다. 틀린 것 은?
  1. ① 기동 저항을 전기자에 직렬로 삽입한다.
  2. ② 계자 조정기의 저항을 0으로 놓고 기동한다.
  3. ③ 기동함에 따라 속도가 상승함으로써 기동저항을 차차 증 가시켜 최대로 한다.
  4. ④ 속도조정은 기동 완료 후 계자 조정기로 조정한다/
정답 확인

정답 ③

57번
3상 변압기 2대를 병렬 운전하고자 할 때 병렬 운전이 불가 능한 결선 방식은?
  1. ① △-Y와 Y-△
  2. ② △-Y와 Y-Y
  3. ③ △-Y와 △-Y
  4. ④ △-△와 Y-Y
정답 확인

정답 ②

58번
정격 24 V, 저항 180 Ω의 계전기 낙하 전류(mA)는 얼마 이 상인가?
  1. ① 29.9
  2. ② 39.9
  3. ③ 49.9
  4. ④ 59.9
정답 확인

정답 ②

59번
60Hz, 3상 8극 및 4극의 유도전동기를 차동 종속으로 접속 하여 운전할 때의 무부하 속도는 몇 rpm인가?
  1. ① 1800
  2. ② 1600
  3. ③ 900
  4. ④ 600
정답 확인

정답 ①

60번
전기 선로전환기의 쇄정장치에 해당되지 않는 것은?
  1. ① 동작간
  2. ② 쇄정간
  3. ③ 쇄정자
  4. ④ 마찰클러치
정답 확인

정답 ④

61번
신호용 정류기에서 정류회로의 무부하 전압이 28V 이고, 전 부하 전압이 24V 일 때 전압변동률은 약 몇 % 인가?
  1. ① 12
  2. ② 14
  3. ③ 17
  4. ④ 19
정답 확인

정답 ③

62번
진로선별회로 상에서 전철선별 계전기의 직접적인 역할로 적절한 것은?
  1. ① 선로전환기의 전환방향 결정
  2. ② 신호제어계전기 동작
  3. ③ 신호현시 결정
  4. ④ 전철표시계전기 동작
정답 확인

정답 ①

63번
고속철도에서 풍속·풍향검지장치에 대한 설명으로 거리가 먼 것은?
  1. ① 풍속검지장치 검지범위는 0~60m/s±5%로 한다.
  2. ② 풍속·풍향검지장치용 철탑 및 철주의 높이는 5m로 한다.
  3. ③ 풍향검지장치는 0~360° 까지 검지하여야 한다.
  4. ④ 풍속계에는 결빙을 방지하기 위해 자동온도검지에 의해 작동되는 히터를 설치해야 한다.
정답 확인

정답 ②

64번
무정전 전원장치의 정전시 출력전압 변동범위는 정격전압의 몇 [%] 이내로 유지하는가?
  1. ① 7%
  2. ② 10%
  3. ③ 15%
  4. ④ 20%
정답 확인

정답 ②

65번
다음 중 폐색 준용법에 해당하지 않는 것은?
  1. ① 격시법
  2. ② 지도 격시법
  3. ③ 전령법
  4. ④ 지도식
정답 확인

정답 ④

66번
역조작판에 설치된 고장 표시 장치가 정상 상태일 때 점등 상태는?
  1. ① 소등
  2. ② 적색
  3. ③ 녹색
  4. ④ 백색
정답 확인

정답 ③

67번
신호전구 설비수가 100개일 때 연간 장애수가 50건이라면 고장률은 얼마인가?
  1. ① 57×10-6
  2. ② 137×10-6
  3. ③ 0.5
  4. ④ 0.2
정답 확인

정답 ①

68번
궤도회로의 단락감도는 그 궤도회로를 통과하는 열차에 대 하여 임피던스 본드 및 AF궤도회로 구간은 맑은 날 몇 [Ω] 이상을 확보하여야 하는가?
  1. ① 0.06[Ω]
  2. ② 0.16[Ω]
  3. ③ 0.01[Ω]
  4. ④ 0.1[Ω]
정답 확인

정답 ①

69번
경부고속철도 보수자 선로횡단장치에서 신호등 제어를 위한 보수자 선로횡단 소요시간 적용기준은?
  1. ① 15초
  2. ② 20초
  3. ③ 25초
  4. ④ 30초
정답 확인

정답 ②

70번
건널목 지장물검지장치의 설명으로 옳은 것은?
  1. ① 발광기에서 수광기 거리는 50m 이하로 한다.
  2. ② 발광기의 빔 확산 각도는 5° 이하로 한다.
  3. ③ 건널목 경계지점 외방 400m 위치에서 건널목 지장경고 등의 확인이 가능하여야 한다.
  4. ④ 수광기는 일출시에 10° 이내에 직사광선이 들어가지 않 도록 한다.
정답 확인

정답 ③

71번
고속철도 지장물검지장치에 대한 설명으로 거리가 먼 것은?
  1. ① 낙석검지용 보조 접속함(SDC)은 검지망의 시점 기주에 설치한다.
  2. ② 검지선 간의 간격은 150~300[mm]로 한다.
  3. ③ 보호해제버튼(CAPT)은 지장물검지장치 그룹의 시단부에 설치한다.
  4. ④ 검지선이 단락되면 계전기가 무여자되어 이상정보가 제 공되어야 한다.
정답 확인

정답 ③

72번
전기 선로 전환기의 슬립(Slip) 전류가 약할 때 발생되는 장 애는?
  1. ① 퓨즈단선
  2. ② 선로 전환기 불일치
  3. ③ 전동기의 소손
  4. ④ 기어(gear) 소손
정답 확인

정답 ②

73번
도착선에서 궤도회로를 분할하려 한다. 출발신호기와 장내 신호기 사이에 선로전환기가 없는 경우 궤도회로는 몇 개로 나뉘어져야 하는가?
  1. ① 분할하지 않는다.
  2. ② 2개로 균등분할 한다.
  3. ③ 3개로 균등분할 한다.
  4. ④ 4개로 균등분할 한다.
정답 확인

정답 ①

74번
역간 열차 평균 운전 시분이 7분이고 폐색 취급 시분이 5분 일 경우 선로 이용률이 0.75인 단선 구간의 선로용량은?
  1. ① 60회
  2. ② 75회
  3. ③ 90회
  4. ④ 120회
정답 확인

정답 ③

75번
5현시 자동구간에서 정거장 주본선에 정지하는 경우 장내신 호기의 현시상태는?
  1. ① YG
  2. ② Y
  3. ③ YY
  4. ④ 제한
정답 확인

정답 ③

76번
경부고속철도구간 전자연동장치에서 1개의 선로전환기모듈 (PM)이 최대로 제어할 수 있는 전기 선로전환기 수는?
  1. ① 4대
  2. ② 7대
  3. ③ 10대
  4. ④ 12대
정답 확인

정답 ①

77번
철도신호 정위 선정중 무현시(소등) 정위식 신호기는?
  1. ① 중계신호기
  2. ② 엄호신호기
  3. ③ 입환신호기
  4. ④ 유도신호기
정답 확인

정답 ④

78번
상치 신호기를 사용목적에 따라 주신호기, 종속신호기, 신호 부속기로 분류할 때 다음 중 주신호기에 해당되는 것은?
  1. ① 중계신호기
  2. ② 통과신호기
  3. ③ 원방신호기
  4. ④ 엄호신호기
정답 확인

정답 ④

79번
다음 연동장치에서 전원의 극성에 따라 계전기의 여자방향 이 다른 계전기를 사용하는 회로는?
  1. ① 진로선별회로
  2. ② 진로조사회로
  3. ③ 전철제어회로
  4. ④ 진로쇄정회로
정답 확인

정답 ③
