철도신호기사 2017년 1회 기출문제

2017-03-05 시행 · 69문항

이 회차 문제 풀기 →
1번
FM을 AM과 비교한 특징으로 틀린 것은?
  1. ① 잡음이 적다.
  2. ② 에코의 영향이 많다.
  3. ③ 점유 주파수 대역이 넓다.
  4. ④ 초단파대 통신에 적합하다.
정답 확인

정답 ②

2번
주파수가 높아지면 감소하는 잡음은?
  1. ① 플리커 잡음
  2. ② 산탄 잡음
  3. ③ 트랜지스터 잡음
  4. ④ 자연 잡음
정답 확인

정답 ③

3번
트랜지스터의 베이스 폭을 얇게 하는 이유는 어떤 특성을 좋 게 하기 위한 것인가?
  1. ① 온도특성
  2. ② 주파수특성
  3. ③ 잡음특성
  4. ④ 전도특성
정답 확인

정답 ②

4번
다음 2진 코드인 0101 0101을 1의 보수로 변환하면?
  1. ① 0010 0010
  2. ② 0010 1010
  3. ③ 1010 0010
  4. ④ 1010 1010
정답 확인

정답 ④

5번
트랜지스터 공통 베이스 증폭기의 입력 저항의 상태는?
  1. ① 매우 낮다.
  2. ② 매우 높다.
  3. ③ 공통 에미터 증폭기와 같다.
  4. ④ 공통 컬렉터 증폭기와 같다.
정답 확인

정답 ①

6번
pn접합 다이오드의 역포화 전류에 대한 설명으로 옳은 것은?
  1. ① 온도, 표면누설전류에 의존한다.
  2. ② 금지대의 에너지 폭에만 의존한다.
  3. ③ 순방향 인가 전압에 의존한다.
  4. ④ 온도에만 비례한다.
정답 확인

정답 ①

7번
직류 출력전압이 300V(무부하 시), 전부하 시 출력전압이 250V 였다면 전압 변동률은?
  1. ① 10%
  2. ② 20%
  3. ③ 30%
  4. ④ 40%
정답 확인

정답 ②

9번
순방향 바이어스에 관한 설명으로 옳은 것은?
  1. ① 전위장벽을 높게 한다.
  2. ② 다수 캐리어에 의한 전류를 0이 되도록 한다.
  3. ③ 전위장벽을 더 낮게 한다.
  4. ④ 소수 캐리어에 의한 전류를 0이 되도록 한다.
정답 확인

정답 ③

10번
컬렉터 변조회로 중 컬렉터 동조회로의 특징이 아닌 것은?
  1. ① 조정이 비교적 어렵고, 출력이 안정적이지 못하다.
  2. ② 직선성이 대단이 우수하고, 피변조파의 컬렉터 효율이 좋다.
  3. ③ 피변조파 출력이 크므로 대전력 송신기에 주로 사용된 다.
  4. ④ 트랜지스터의 C급 바이어스 동작에 의해서 100%까지 변조할 수 있지만 큰 변조전력이 요구되는 단점이 있다.
정답 확인

정답 ①

11번
그림과 같은 논리소자의 출력을 나타내는 식은?
철도신호기사 2017년 1회 11번 문제 그림철도신호기사 2017년 1회 11번 문제 그림
  1. ① Y = A ㆍ B
  2. ② Y = A + B
  3. ③ Y = A - B
정답 확인

정답 ①

13번
진폭변조에 관한 설명으로 옳은 것은?
  1. ① 주파수는 일정하고 위상이 변하는 것이다.
  2. ② 주파수는 일정하고 진폭이 변하는 것이다.
  3. ③ 진폭은 일정하고 반송파의 위상이 변하는 것이다.
  4. ④ 진폭은 일정하고 반송파의 주파수가 변하는 것이다.
정답 확인

정답 ②

14번
R-C 회로에서 시정수를 올바르게 표현한 것은?
  1. ① RL
  2. ② C/R
  3. ③ R/C
  4. ④ RC
정답 확인

정답 ④

15번
시프트 레지스터의 출력을 입력측에 되먹임으로서 클럭펄스 가 가해질 경우 레지스터 내부의 2진 값이 순환하도록 만든 카운터는?
  1. ① 동기 카운터
  2. ② 인코더 카운터
  3. ③ 링 카운터
  4. ④ 디코더 카운터
정답 확인

정답 ③

16번
다음 중 압진 효과를 이용한 발진기는?
  1. ① 음차 발진기
  2. ② 콜피츠 발진기
  3. ③ 수정 발진기
  4. ④ L-C 발진기
정답 확인

정답 ③

17번
초기 속도가 0인 전자를 100V의 전압으로 가속시키면 전자 의 속도는 몇 m/s 인가?
  1. ① 6.93 × 106
  2. ② 5.93 × 106
  3. ③ 4.93 × 106
  4. ④ 3.93 × 106
정답 확인

정답 ②

18번
25℃에서 80W의 손실전력을 가지는 실리콘 트랜지스터가 있다. 이 트랜지스터 케이스의 온도가 135℃라면 손실전력 은 몇 W 인가? (단, 25℃ 이상에서 손실전력의 감소비율은 0.5 W/℃이다.)
  1. ① 20
  2. ② 25
  3. ③ 30
  4. ④ 35
정답 확인

정답 ②

19번
증폭기의 접지방식에서 가장 높은 주파수까지 증폭할 수 있 는 것은?
  1. ① 베이스 접지
  2. ② 이미터 접지
  3. ③ 컬렉터 접지
  4. ④ 이미터 팔로워
정답 확인

정답 ①

20번
대부분이 RF 동조증폭기이고, 입력신호는 부(-)로 클램프 되며, 협대역 펄스의 컬렉터 전류를 발생시키는 회로는?
  1. ① A급 푸시풀
  2. ② B급 푸시풀
  3. ③ C급 푸시풀
  4. ④ AB급 푸시풀
정답 확인

정답 ③

21번
분포정수 전송회로에 대한 설명이 아닌 것은? 인 회로를 무왜형 회로라 한다.
철도신호기사 2017년 1회 21번 문제 그림철도신호기사 2017년 1회 21번 문제 그림
  1. ① R=G=0 인 회로를 무손실 회로라 한다.
  2. ② 무손실 회로와 무왜형 회로의 감쇠정수는 √RG 이다.
  3. ③ 무손실 회로와 무왜형 회로에서의 위상속도는 이다.
정답 확인

정답 ③

22번
R1=R2=100Ω이며, L1=5H 인 회로에서 시정수는 몇 sec인 가?
철도신호기사 2017년 1회 22번 문제 그림
  1. ① 0.001
  2. ② 0.01
  3. ③ 0.1
  4. ④ 1
정답 확인

정답 ③

23번
다음 회로에서 절점 a와 절점 b의 전압이 같을 조건은?
철도신호기사 2017년 1회 23번 문제 그림
  1. ① R1R3 = R2R4
  2. ② R1R2 = R3R4
  3. ③ R1 + R3 = R2 + R4
  4. ④ R1 + R2 = R3 + R4
정답 확인

정답 ②

25번
최대값이 10V인 정현파 전압이 있다. t=0 에서의 순시값이 5V 이고 이 순간에 전압이 증가하고 있다. 주파수가 60Hz 일 때, t = 2ms 에서의 전압의 순시값[V]은?
  1. ① 10sin30°
  2. ② 10sin43.2°
  3. ③ 10sin73.2°
  4. ④ 10sin103.2°
정답 확인

정답 ③

27번
그림과 같은 파형의 파고율은?
  1. ① 1
  2. ② 2
  3. ③ √2
  4. ④ √3
정답 확인

정답 ①

28번
그림과 같은 회로의 컨덕턴스 G2에 흐르는 전류 i는 몇 A 인가?
철도신호기사 2017년 1회 28번 문제 그림
  1. ① -5
  2. ② 5
  3. ③ -10
  4. ④ 10
정답 확인

정답 ①

32번
다음 진리표의 논리소자는?
철도신호기사 2017년 1회 32번 문제 그림철도신호기사 2017년 1회 32번 문제 그림
  1. ① OR
  2. ② NOR
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ②

34번
다음과 같은 시스템에 단위계단입력 신호가 가해졌을 때 지 연시간에 가장 가까운 값[sec]은?
철도신호기사 2017년 1회 34번 문제 그림
  1. ① 0.5
  2. ② 0.7
  3. ③ 0.9
  4. ④ 1.2
정답 확인

정답 ②

36번
특성방정식이 다음과 같다. 이를 z변환하여 z평면에 도시할 때 단위원 밖에 놓일 근은 몇 개인가?
철도신호기사 2017년 1회 36번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ②

37번
특성방정식 s3+2s2+(k+3)s+10=0에서 Routh 안정도 판별법 으로 판별 시 안정하기 위한 k의 범위는?
  1. ① k ＞ 2
  2. ② k ＜ 2
  3. ③ k ＞ 1
  4. ④ k ＜ 1
정답 확인

정답 ①

39번

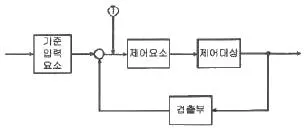

그림에서 ❶에 알맞은 신호 이름은?
철도신호기사 2017년 1회 39번 문제 그림
  1. ① 조작량
  2. ② 제어량
  3. ③ 기준입력
  4. ④ 동작신호
정답 확인

정답 ④

40번
근궤적이 s평면의 jω축과 교차할 때 폐루프의 제어계는?
  1. ① 안정하다.
  2. ② 알 수 없다.
  3. ③ 불안정하다.
  4. ④ 임계상태이다.
정답 확인

정답 ④

41번
유도전동기의 토크-속도 곡선이 비례추이를 한다는 것은 그 곡선이 무엇에 비례해서 이동하는 것을 말하는가?
  1. ① 슬립
  2. ② 회전수
  3. ③ 공급전압
  4. ④ 2차 합성저항
정답 확인

정답 ④

42번
22kW, 220V 직류발전기의 전부하 전류는 몇 A 인가?
  1. ① 100
  2. ② 120
  3. ③ 140
  4. ④ 160
정답 확인

정답 ①

43번
직류궤도회로에 사용되는 한류장치는 무엇으로 사용하는가?
  1. ① 코일
  2. ② 리액터
  3. ③ 콘덴서
  4. ④ 가변저항기
정답 확인

정답 ④

44번
선로전환기의 사용력에 의한 분류가 아닌 것은?
  1. ① 수동 선로전환기
  2. ② 동력 선로전환기
  3. ③ 삼지 선로전환기
  4. ④ 스프링 선로전환기
정답 확인

정답 ③

45번
반파 정류회로에서 직류전압 100V 를 얻는데 필요한 변압 기 2차 상전압은 약 몇 V 인가? (단, 부하는 순저항 부하이 며, 변압기 내의 전압강하는 무시하고, 정류기 내의 전압강 하는 15V 로 한다.)
  1. ① 125
  2. ② 256
  3. ③ 315
  4. ④ 496
정답 확인

정답 ②

46번
교류전기 선로전환기의 전동기 회전방향을 제어하는 기기 는?
  1. ① 전철정자
  2. ② 제어계전기
  3. ③ 회로제어기
  4. ④ 계자권선접속기
정답 확인

정답 ②

47번
직류기에서 전기자반작용으로 나타나는 영향으로 틀린 것 은?
  1. ① 전기적 중성축이 이동한다.
  2. ② 정류자 편간의 불꽃 섬락이 발생한다.
  3. ③ 단자전압의 저하는 전동기에만 나타난다.
  4. ④ 회전속도의 상승은 전동기에만 나타난다.
정답 확인

정답 ③

48번
건널목 경보시간의 적정화를 도모하기 위하여 사용하는 방 법 중 틀린 것은?
  1. ① 시소 계전기법
  2. ② 정시간 제어기법
  3. ③ 궤도회로 연장법
  4. ④ 콘덴서 충·방전법
정답 확인

정답 ③

49번
ATS 지상자 제어계전기의 접점저항은 몇 mΩ 이하이어야 하는가?
  1. ① 60
  2. ② 80
  3. ③ 100
  4. ④ 120
정답 확인

정답 ③

50번
변압기의 누설리액턴스를 줄이는데 가장 효과적인 방법은?
  1. ① 권선을 동심 배치한다.
  2. ② 권선을 분할하여 조립한다.
  3. ③ 철심의 단면적을 크게 한다.
  4. ④ 코일의 단면적을 크게 한다.
정답 확인

정답 ②

51번
궤도회로용 구성기기가 아닌 것은?
  1. ① 전원장치
  2. ② 한류장치
  3. ③ 철관장치
  4. ④ 궤조절연
정답 확인

정답 ③

52번
자기유지계전기(WR)의 접점 수, 전류, 정격 동작 전압에 대 한 사항 중 옳은 것은?
  1. ① NR4/N4R4, 80mA, DC 22V
  2. ② NR4/N2R2, 80mA, DC 24V
  3. ③ NR4/N4R4, 120mA, DC 22V
  4. ④ NR4/N4R4, 120mA, DC 24V
정답 확인

정답 ②

53번
열차 최고운행속도가 150km/h 인 선로의 건널목에 경보제 어용 시점제어자를 설치하고자 한다. 건널목 종점제어자와 의 이격거리는 몇 m 인가? (단, 기준경보시간은 30초로 한 다.)
  1. ① 950
  2. ② 1050
  3. ③ 1150
  4. ④ 1250
정답 확인

정답 ④

54번
3상 유도전동기에서 동기와트로 표시되는 것은?
  1. ① 토크
  2. ② 1차 입력
  3. ③ 2차 출력
  4. ④ 동기 각속도
정답 확인

정답 ①

55번
%저항 강하가 3%, 리액턴스 강하가 4%일 때 변압기의 최 대 전압변동률은 몇 % 인가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ③

56번
열차집중제어장치(CTC)의 효과가 아닌 것은?
  1. ① 안전도 향상
  2. ② 선로용량의 증대
  3. ③ 정보수집의 비자동화
  4. ④ 신호보안장치의 고장파악 용이
정답 확인

정답 ③

57번
부하가 변하면 심하게 속도가 변하는 직류 전동기는?
  1. ① 직권전동기
  2. ② 분권전동기
  3. ③ 차동복권전동기
  4. ④ 가동복권전동기
정답 확인

정답 ①

58번
변압기의 자속을 만드는 전류는?
  1. ① 부하전류
  2. ② 철손전류
  3. ③ 자화전류
  4. ④ 포화전류
정답 확인

정답 ③

59번
콘덴서 기동형 단상유도전동기가 사용되는 기기는?
  1. ① 전동차단기
  2. ② 침목형 선로전환기
  3. ③ MJ81형 선로전환기
  4. ④ NS형 전기 선로전환기
정답 확인

정답 ④

60번
직류전동기의 속도제어법이 아닌 것은?
  1. ① 계자제어법
  2. ② 전압제어법
  3. ③ 저항제어법
  4. ④ 전류제어법
정답 확인

정답 ④

61번
경부고속철도 UM71 궤도회로장치 구성기기 중 현장 선로변 에 설치되어 있는 기기가 아닌 것은?
  1. ① 궤도회로수신기
  2. ② MU(matching Unit)
  3. ③ 보상용콘덴서
  4. ④ 양극자블록장치(DB)
정답 확인

정답 ①

62번
4현시 자동구간에서 정거장 본선에 정지하는 경우 장내신호 기의 현시상태는? (단, 복선자동폐색구간)
  1. ① YY
  2. ② R0
  3. ③ 제한
  4. ④ G
정답 확인

정답 ④

63번
자동폐색장치에 대한 설명으로 틀린 것은?
  1. ① 복선구간의 신호현시는 정지 정위식을 원칙으로 한다.
  2. ② 폐색구간의 열차검지는 궤도회로 및 악셀 카운터 등을 설비하여 검지하는 것으로 한다.
  3. ③ 신호현시 제어는 주파수를 이용한 제어방식 또는 전자제 어방식으로 한다.
  4. ④ 폐색구간에 설비하는 궤도회로는 무절연 방식의 궤도회 로를 설치한다.
정답 확인

정답 ①

64번
선로전환기 정위 결정법에 대한 설명으로 틀린 것은?
  1. ① 본선과 본선 또는 측선과 측선의 경우 주요 본선(측선) 방향
  2. ② 단선의 경우 상·하 본선은 열차 진입방향
  3. ③ 탈선 선로전환기는 탈선시키는 방향
  4. ④ 본선이 안전측선과 분기하는 경우에는 본선의 방향
정답 확인

정답 ④

65번
경부고속철도(KTX)에 설치된 전자연동장치(SSI)의 큐비클 내 구성기기가 아닌 것은?
  1. ① 불연속전송모듈(CEP)
  2. ② 진단모듈(DIA)
  3. ③ 다중처리모듈(MPM)
  4. ④ 조작표시반 처리모듈(PPM)
정답 확인

정답 ①

66번
단선구간 상·하 장내신호기에 진행신호를 동시에 현시할 수 없도록 하는 쇄정은?
  1. ① 편쇄정
  2. ② 정위쇄정
  3. ③ 정·반위쇄정
  4. ④ 반위쇄정
정답 확인

정답 ②

67번
대용폐색방식에 해당하지 않는 것은?
  1. ① 통신식
  2. ② 지도 통신식
  3. ③ 지도식
  4. ④ 지도 격시법
정답 확인

정답 ④

68번
전철 제어 계전기의 전원이 차단되면?
  1. ① WR낙하
  2. ② 0° 접점을 유지한다.
  3. ③ 반대 방향으로 동작한다.
  4. ④ 동작된 방향으로 지속한다.
정답 확인

정답 ④

69번
고속철도 지장물검지장치에 대한 설명으로 거리가 먼 것은?
  1. ① 낙석검지용 보조 접속함(SDC)은 검지망의 시점 기주에 설치한다.
  2. ② 검지선 간의 간격은 150~300mm로 한다.
  3. ③ 보호해제버튼(CAPT)은 지장물검지장치그룹의 시단부에 설치한다.
  4. ④ 검지선이 단락되면 계전기가 무여자되어 이상정보가 제 공되어야 한다.
정답 확인

정답 ③

70번
전기회로가 개방되어 계전기에 전류가 흐르지 않다가 열차 가 궤도에 진입함으로써 차축을 통하여 전류가 흘러 궤도계 전기가 여자하는 궤도회로는?
  1. ① 폐전로식 궤도회로
  2. ② 개전로식 궤도회로
  3. ③ 2위식 궤도회로
  4. ④ 3위식 궤도회로
정답 확인

정답 ②

71번
교류 궤도회로의 단락감도 향상을 위한 방법으로 틀린 것 은?
  1. ① 레일을 용접, 장대 레일화 하여 전압강하를 없앤다.
  2. ② 송전전압을 증가하고, 한류장치의 저항 또는 리액터를 증가한다.
  3. ③ 궤도계전기에 병렬로 저항을 삽입하고, 반위접점으로 단 락한다.
  4. ④ 위상을 적당히 하여 열차 단락시의 회전역률을 최대 회 전역률에서 이동시킨다.
정답 확인

정답 ③

72번
고속철도를 횡단하는 고가차도나 낙석 또는 토사붕괴가 우 려되는 지역 등에 자동차나 낙석 등이 선로에 침입하는 것 을 검지하여 사고를 예방하기 위한 장치는?
  1. ① 축소검지장치
  2. ② 지장물검지장치
  3. ③ 끌림검지장치
  4. ④ 안전스위치
정답 확인

정답 ②

73번
신호검측차로 측정할 수 없는 것은?
  1. ① AF궤도회로의 반송파전류
  2. ② 임펄스 궤도회로의 전압
  3. ③ ATS장치의 선택도
  4. ④ 건널목 장치의 조명의 밝기
정답 확인

정답 ④

74번
전기 선로전환기의 동작순서로 옳은 것은?
  1. ① 표시 → 전환 → 해정 → 쇄정
  2. ② 해정 → 전환 → 표시 → 쇄정
  3. ③ 해정 → 전환 → 쇄정 → 표시
  4. ④ 표시 → 해정 → 전환 → 쇄정
정답 확인

정답 ③

75번
ATS지상자 설치에 대한 설명으로 틀린 것은?
  1. ① 지상자만을 설치할 경우에는 리드선이 붙은 상태로 단락 되지 않도록 처리한다.
  2. ② 점제어식 지상자의 설치거리는 신호기 바깥쪽으로부터 열차 제동거리의 1.2배 범위로 한다.
  3. ③ 지상자 밑면과 자갈과의 간격은 20mm이상으로 한다.
  4. ④ 가드레일과의 간격은 400mm이상으로 한다.
정답 확인

정답 ③

76번
유도신호기에 대한 확인거리는 몇 m 이상인가?
  1. ① 100
  2. ② 250
  3. ③ 500
  4. ④ 700
정답 확인

정답 ①

77번
역간 열차 평균 운전시분이 7분이고 폐색 취급시분이 5분일 경우 단선구간의 선로용량은? (단, 선로이용률은 0.75임)
  1. ① 60회
  2. ② 75회
  3. ③ 90회
  4. ④ 120회
정답 확인

정답 ③

78번
NS형 전기선로전환기의 동작 시분은 몇 초 이하이어야 하 는가?
  1. ① 6초
  2. ② 8초
  3. ③ 10초
  4. ④ 12초
정답 확인

정답 ①

80번
진로선별식 전기연동장치에서 진로선별회로와 관계가 없는 것은?
  1. ① 진로조사계전기가 동작한다.
  2. ② 우행회로, 좌행회로로 분류한다.
  3. ③ 전철선별계전기가 동작한다.
  4. ④ 정위 배향에 진로선별계전기를 설치한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
