철도신호기사 2017년 2회 기출문제

2017-09-23 시행 · 71문항

이 회차 문제 풀기 →
1번
변조 신호를 적분한 다음 위상 변조하여 얻을 수 있는 변조 파는?
  1. ① PM(Phase Modulation) 변조파
  2. ② FM(Frequency Modulation) 변조파
  3. ③ PAM(Pulse Amplitude Modulation) 변조파
  4. ④ PTM(Pulse Time Modulation) 변조파
정답 확인

정답 ②

2번

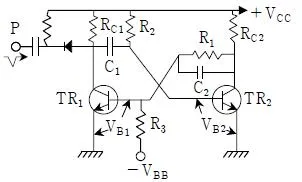

그림과 같은 회로의 명칭은?
철도신호기사 2017년 2회 2번 문제 그림
  1. ① 단안정 멀티바이브레이터
  2. ② 미분기
  3. ③ 클리퍼
  4. ④ 감산기
정답 확인

정답 ①

4번
트랜지스터를 나타내는 기호에서 화살표가 의미하는 것은?
  1. ① 이미터 영역에서 전자의 이동방향
  2. ② 이미터 영역에서 정공의 이동방향
  3. ③ 이미터 영역에서 소수캐리어의 순방향
  4. ④ 이미터 영역에서 다수캐리어의 역방향
정답 확인

정답 ②

5번
공통 컬렉터 증폭회로에 대한 설명으로 옳은 것은?
  1. ① 전압이득은 1보다 작고 전류이득은 대단히 크다.
  2. ② 전압이득은 대단히 크고 전류이득은 1보다 작다.
  3. ③ 전압이득과 전류이득 모두 1보다 크다.
  4. ④ 내부저항이 작은 신호원 정합이나 아주 높은 임피던스 부 하를 구동할 때 사용한다.
정답 확인

정답 ①

6번
JK플립플롭의 JK입력을 묶어서 하나의 입력신호를 이용하는 플립플롭은?
  1. ① D플립플롭
  2. ② J플립플롭
  3. ③ K플립플롭
  4. ④ T플립플롭
정답 확인

정답 ④

7번
접합형 전계효과 트랜지스터의 핀치 오프(pinch off) 상태에 관한 설명 중 틀린 것은?
  1. ① 채널의 폭이 최소가 되면서 차단상태가 된다.
  2. ② 항복현상이 나타나는 전압이 된다.
  3. ③ 드레인 전류가 차단된다.
  4. ④ 채널의 저항이 최대가 된다.
정답 확인

정답 ②

8번
다음 중 2진 코드를 십진수로 변환하는 논리장치는 어느 것 인가?
  1. ① 디코더
  2. ② 인코더
  3. ③ 멀티플렉서
  4. ④ 레지스터
정답 확인

정답 ①

9번
전류 출력전압이 무부하일 때 240V, 전부하일 때 215V 이면 정류기의 전압 변동률은?
  1. ① 10.4 %
  2. ② 11.6 %
  3. ③ 12.8 %
  4. ④ 14 %
정답 확인

정답 ②

10번
다음 중 정현파 발진회로가 아닌 것은?
  1. ① 콜피츠형 발진회로
  2. ② 하틀리형 발진회로
  3. ③ 비안정 멀티바이브레이터
  4. ④ 이상 발진회로
정답 확인

정답 ③

11번
4bit 레더 저항망의 입력이 그림과 같을 때 출력 전압(VA)은 몇 V 인가?
철도신호기사 2017년 2회 11번 문제 그림
  1. ① 6.5
  2. ② 7.2
  3. ③ 8.6
  4. ④ 9.3
정답 확인

정답 ④

12번
이미터 접지 증폭기에서 β = 50, ICO = 0.1 mA, IB = 0.2 mA 일 때 컬렉터 전류는?
  1. ① 10.6 mA
  2. ② 13.2 mA
  3. ③ 15.1 mA
  4. ④ 18.2 mA
정답 확인

정답 ③

13번
그림과 같은 ECL회로의 논리출력 Y′는?
철도신호기사 2017년 2회 13번 문제 그림
  1. ① AND
  2. ② NAND
  3. ③ OR
  4. ④ NOR
정답 확인

정답 ④

14번
디지털 변조방식에 해당되는 것은?
  1. ① AM
  2. ② PM
  3. ③ FM
  4. ④ PSK
정답 확인

정답 ④

15번
그림의 회로에서 출력전압(Vo)과 입력전압(Vs) 과의 관계는?
철도신호기사 2017년 2회 15번 문제 그림
  1. ① Vo는 Vs의 R배로 증폭된다.
  2. ② Vo는 Vs의 지수로 나타난다.
  3. ③ Vo는 Vs의 자연대수에 비례한다.
  4. ④ Vo는 Vs의 역수에 비례한다.
정답 확인

정답 ③

16번
반도체의 특성과 관계가 없는 것은?
  1. ① 피에조(piezo) 효과
  2. ② 홀(Hall) 효과
  3. ③ 제벡(Seebeck) 효과
  4. ④ 펠티에(Peltier) 효과
정답 확인

정답 ①

17번
부귀환 증폭기에서 귀환이 없는 경우 전압이득이 20, β = 0.2 이다. 이 증폭기에 귀환이 있을 경우의 전압이득은 얼 마인가?
  1. ① 6 dB
  2. ② 24 dB
  3. ③ 12 dB
  4. ④ 48 dB
정답 확인

정답 ③

18번
다음 논리회로 중 팬 아웃(fan-out) 수가 가장 많은 회로 는?
  1. ① CMOS
  2. ② TTL
  3. ③ RTL
  4. ④ DTL
정답 확인

정답 ①

19번
차동증폭기의 베이스 저항을 통하여 흐르는 베이스 전류 IB1 과 IB2에서 입력 오프셋 전류는?
  1. ① IB1
  2. ② IB2
  3. ③ IB1 + IB2
  4. ④ IB1 - IB2
정답 확인

정답 ④

20번
다음 그림과 같은 PUT(Programable Uni-Junction Transistor) 소자를 사용한 이상 펄스 발진 회로가 있다. 이 회로에서 진성 스탠드 오프비(stand off ratio) 를 결정하는 소자는 어떤 것인가?
철도신호기사 2017년 2회 20번 문제 그림
  1. ① C
  2. ② RL
  3. ③ R1, R2
  4. ④ R
정답 확인

정답 ③

23번
회로에서 정전용량 C는 초기전하가 없었다. t=0에서 스위치 (K)를 닫았을 때 t=0에서의 i(t)값은?
철도신호기사 2017년 2회 23번 문제 그림철도신호기사 2017년 2회 23번 문제 그림
  1. ① 0.1A
  2. ② 0.2A
  3. ③ 0.4A
  4. ④ 1.0A
정답 확인

정답 ①

24번
라플라스 변환함수 에 대한 역변환 함수 f(t)는?
  1. ① e-3tcos2t
  2. ② e3tcos2t
  3. ③ e-2tcos3t
  4. ④ e2tcos3t
정답 확인

정답 ③

25번
다음의 비정현파 전압, 전류로부터 평균전력 P(W)와 피상전 력 Pa(VA)는?
철도신호기사 2017년 2회 25번 문제 그림
  1. ① P = 283.5, Pa = 1541
  2. ② P = 385.2, Pa = 2021
  3. ③ P = 404.9, Pa = 3284
  4. ④ P = 491.3, Pa = 4141
정답 확인

정답 ①

26번
그림과 같은 4단자 회로의 영상 임피던스 Z02는 몇 Ω인가?
철도신호기사 2017년 2회 26번 문제 그림
  1. ① 14
  2. ② 12
  3. ③ 21/4
  4. ④ 5/3
정답 확인

정답 ③

27번
불평형 3상전류 Ia=25+j4(A), Ib=-18-j16(A), Ic=7+j15(A) 일 때의 영상전류 I0(A)는?
  1. ① 2.67 + j
  2. ② 2.67 + j2
  3. ③ 4.67 + j
  4. ④ 4.67 + j2
정답 확인

정답 ③

28번
6상 성형 상전압이 100V 일 때 선간전압은 몇 V 인가?
  1. ① 200
  2. ② 178
  3. ③ 141
  4. ④ 100
정답 확인

정답 ④

29번
R=10Ω, C=50μF 의 직렬회로에 200V 의 직류를 가할 때 완충된 전기량 Q(C)는?
  1. ① 10
  2. ② 0.1
  3. ③ 0.01
  4. ④ 0.001
정답 확인

정답 ③

30번
코일에 최댓값이 Em = 200V, 주파수 f = 50Hz 인 정현파 전압을 가했더니 전류의 최대값 Im = 10A 이었다. 인덕턴스 L은 약 몇 mH인가? (단, 코일의 내부저항은 5Ω이다.)
  1. ① 62
  2. ② 52
  3. ③ 42
  4. ④ 32
정답 확인

정답 ①

33번
2차 계의 주파수 응답과 시간 응답에 대한 특성을 서술하는 내용 중 틀린 것은?
  1. ① 안정된 영역에서 대역폭은 공진주파수에 반비례한다.
  2. ② 안정된 영역에서 더 높은 대역폭은 더 큰 공진 첨두값에 대응한다.
  3. ③ 최대 오버슈트와 공진 첨두값은 제동비만의 함수로 나타 낼 수 있다.
  4. ④ 공진주파수가 일정 시 제동비가 증가하면 상승시간은 증 가하고, 대역폭은 감소한다.
정답 확인

정답 ①

34번
근궤적은 무엇에 대하여 대칭인가?
  1. ① 극점
  2. ② 원점
  3. ③ 허수축
  4. ④ 실수축
정답 확인

정답 ④

35번
그림과 같은 계전기 접점회로의 논리식은?
철도신호기사 2017년 2회 35번 문제 그림
  1. ① ABC
  2. ② AB + C
  3. ③ A + B + C
  4. ④ (A + B)C
정답 확인

정답 ②

36번
샘플러의 주기를 T라 할 때 s평면상의 모든 점은 z = esT에 의하여 z평면상에 사상된다. s평면의 우반 평면상의 모든 점은 z평면상 단위원의 어느 부분으로 사상되는가?
  1. ① 내점
  2. ② 외점
  3. ③ z평면 전체
  4. ④ 원주상의 점
정답 확인

정답 ②

37번
특성방정식 s4+7s3+17s2+17s+6=0 의 특성근 중에는 양의 실수부를 갖는 근이 몇 개인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 무근
정답 확인

정답 ④

38번
보드선도의 안정판정의 설명 중 옳은 것은?
  1. ① 위상곡선이 180°점에서 이득 값이 양이다.
  2. ② 이득여유는 음의 값, 위상여유는 양의 값이다.
  3. ③ 이득곡선의 0dB 점에서 위상차가 180°보다 크다
  4. ④ 이득(0dB)축과 위상(-180°)축을 일치시킬 때 위상 곡선 이 위에 있다.
정답 확인

정답 ④

40번
PD제어동작은 프로세스 제어계의 과도 특성 개선에 쓰인다. 이것에 대응하는 보상 요소는?
  1. ① 지상 보상 요소
  2. ② 진상 보상 요소
  3. ③ 동상 보상 요소
  4. ④ 진지상 보상 요소
정답 확인

정답 ②

41번
사이리스터의 명칭에 관한 설명 중 틀린 것은?
  1. ① SCR은 역저지 3극 사이리스터이다.
  2. ② SSS는 2극 쌍방향 사이리스터이다.
  3. ③ SCS는 역저지 2극 사이리스터이다.
  4. ④ TRIAC은 3극 쌍방향 사이리스터이다.
정답 확인

정답 ③

42번
신호현시가 열차 또는 차량에 의해 자동적으로 제어되는 것 으로 신호 취급자도 조작할 수 있는 신호기는?
  1. ① 자동 신호기
  2. ② 수동 신호기
  3. ③ 반자동 신호기
  4. ④ 자동원격 신호기
정답 확인

정답 ③

43번
철도건널목에 사용하는 전동차단기의 전동기의 클러치 조정 은 차단봉 교체 시 시행하여야 하며 전동기 슬립 전류는 몇 A 이하인가?
  1. ① 10
  2. ② 8
  3. ③ 7
  4. ④ 5
정답 확인

정답 ④

44번
2중 농형 유도전동기가 보통 농형 유도전동기와 다른 점은?
  1. ① 기동 전류가 크고 기동 토크도 크다.
  2. ② 기동 전류가 적고 기동 토크도 적다.
  3. ③ 기동 전류가 크고 기동 토크가 적다.
  4. ④ 기동 전류가 적고 기동 토크는 크다.
정답 확인

정답 ④

45번
변압기의 전일 효율을 좋게 하려고 할 때 철손(Pi)과 전부하 동손(Pc)과의 관계는?
  1. ① 무관
  2. ② Pi ＜ Pc
  3. ③ Pi ＞ Pc
  4. ④ Pi = Pc
정답 확인

정답 ②

46번
건널목 경보기의 경보종 타종수의 범위는 기당 어떻게 되는 가?
  1. ① 매분 50 ~ 80회
  2. ② 매분 60 ~ 90회
  3. ③ 매분 70 ~ 100회
  4. ④ 매분 80 ~ 120회
정답 확인

정답 ③

47번
전기자 철심을 규소강판으로 성층하는 이유는?
  1. ① 철손을 적게 할 수 있다.
  2. ② 가공을 쉽게 할 수 있다.
  3. ③ 기계적 강도가 좋아진다.
  4. ④ 기계손을 적게 할 수 있다.
정답 확인

정답 ①

48번
직류전동기의 기계손과 가장 관계가 깊은 것은?
  1. ① 전압
  2. ② 전류
  3. ③ 자속
  4. ④ 회전수
정답 확인

정답 ④

49번
전부하에 있어 철손과 동손의 비율이 1 : 4인 변압기의 효 율이 최대인 부하는 전부하의 대략 몇 % 인가?
  1. ① 50
  2. ② 60
  3. ③ 70
  4. ④ 80
정답 확인

정답 ①

50번
권수비 60인 단상변압기의 전부하 2차 전압 200V, 전압변 동률 3%일 때 1차 단자전압(V) 은?
  1. ① 12000
  2. ② 12180
  3. ③ 12360
  4. ④ 12720
정답 확인

정답 ③

51번
다음 계전기 기호의 명칭은?
철도신호기사 2017년 2회 51번 문제 그림
  1. ① 거치형 완동계전기
  2. ② 거치형 완방계전기
  3. ③ 삽입형 완방계전기
  4. ④ 삽입형 자기유지계전기
정답 확인

정답 ①

52번
NS형 선로전환기 밀착은 기본레일이 움직이지 않는 상태에 서 1mm를 넓히는데 정위, 반위를 균등하게 몇 kg을 기준으 로 하는가?
  1. ① 50
  2. ② 100
  3. ③ 120
  4. ④ 150
정답 확인

정답 ②

53번
전기 선로전환기에 사용하는 전동기의 슬립전류는 동작전류 의 몇 배 이하가 되지 않도록 하여야 하는가?
  1. ① 1.1
  2. ② 1.2
  3. ③ 1.3
  4. ④ 1.4
정답 확인

정답 ②

54번
주로 저압 전로에 사용하는 과전류 차단기로 개폐 기구와 차단 장치를 몰드 케이스 내에 내장하여 전로를 수동 또는 외부 조작 기구에 의하여 개폐할 수 있는 동시에 과부하, 단락 시 자동으로 전로를 차단하는 보호기기는?
  1. ① 기중차단기
  2. ② 진공차단기
  3. ③ 가스차단기
  4. ④ 배선용차단기
정답 확인

정답 ④

55번
3현시 폐색구간에서 열차속도 100km/h, 제동거리 800m, 제동여유거리 100m, 열차길이 200m, 신호현시 확인 최소 거리 30m, 선행열차가 1의 신호기를 통과할 때부터 3의 신 호기가 진행신호를 현시할 때까지의 시간이 60초일 때 최소 운전시격은 약 얼마인가?
  1. ① 63 sec
  2. ② 83 sec
  3. ③ 133 sec
  4. ④ 150 sec
정답 확인

정답 ③

56번
60Hz인 3상 8극 및 2극의 유도전동기를 차동종속으로 접속 하여 운전할 때의 무부하 속도(rpm)는?
  1. ① 720
  2. ② 900
  3. ③ 1200
  4. ④ 3600
정답 확인

정답 ③

57번
건널목고장감시장치의 송신카드에 대한 특성 중 송신전압레 벨은 선로저항 600Ω에서 몇 mV 이상이어야 하는가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

58번
용량 100kVA의 단상 변압기가 역률 85%에서 전부하 효율 이 95%라면 역률 0.5의 전부하에서의 효율은 약 몇 % 인 가?
  1. ① 90
  2. ② 92
  3. ③ 96
  4. ④ 99
정답 확인

정답 ②

59번
다음 중 전기 선로전환기의 공회전 조건이 아닌 것은?
  1. ① 콘덴서가 단락되었을 때
  2. ② 첨단에 다른 물질이 끼었을 때
  3. ③ 쇄정간 홈과 쇄정자가 불일치 되었을 때
  4. ④ 선로전환기와 첨단간의 취부위치가 틀릴 때
정답 확인

정답 ①

60번
어떤 정류회로의 부하전압이 200V이고, 맥동률이 4%일 때 교류분은 몇 V 포함되어 있는가?
  1. ① 4
  2. ② 8
  3. ③ 12
  4. ④ 18
정답 확인

정답 ②

61번
경부고속철도 UM71 궤도회로 구성 기기 중 송신기와 수신 기 케이블의 길이가 동일하게 구성되도록 전류를 감쇄시키 기 위하여 사용되는 것은?
  1. ① 방향계전기
  2. ② 거리조정기
  3. ③ 동조유니트
  4. ④ 정합변성기
정답 확인

정답 ②

62번
고속철도 지장물검지장치에 대한 설명으로 틀린 것은?
  1. ① 검지선은 절연 바인드선을 이용하여 각 절연애자에 부착 한다.
  2. ② 고속철도를 횡단하는 과선교나 낙석, 토사붕괴가 우려되 는 개소에 설치하여 낙석 등이 고속철도로 침입하는 것 을 검지한다.
  3. ③ 낙석 검지용 보조 접속함(SDC)은 검지망의 시점 기주에 설치한다.
  4. ④ 검지선 간의 간격은 400 ~ 600mm로 한다.
정답 확인

정답 ④

63번
ATP(Automatic Train Protection)의 기능과 가장 거리가 먼 것은?
  1. ① 과속도 방어
  2. ② 열차 출입문 제어
  3. ③ 열차 상호간 거리 유지
  4. ④ 궤도 및 열차 감시
정답 확인

정답 ②

66번
고속선의 운전취급실에서 취급된 제어명령의 연동 논리를 처리하는 장치는?
  1. ① 역정보전송장치(FEPOL)
  2. ② 연동처리장치(SSI)
  3. ③ 선로변 기능모듈(TFM)
  4. ④ 컴퓨터 지원 유지보수 시스템(CAMS)
정답 확인

정답 ②

67번
신호기 외방접근 궤도에 열차의 점유 유ㆍ무에 관계없이 신 호기 정지신호를 현시한 후 상당시분이 경과할 때까지 진로 내 선로전환기 등을 전환할 수 없도록 하는 것은?
  1. ① 철사쇄정
  2. ② 진로쇄정
  3. ③ 보류쇄정
  4. ④ 진로구분쇄정
정답 확인

정답 ③

68번
신호용 계전기 중 여자 전류가 흐르고서부터 N접점이 닫힐 (접촉함)때까지 다소간 시소를 갖는 계전기는?
  1. ① 완동계전기
  2. ② 완방계전기
  3. ③ 자기유지계전기
  4. ④ 선조계전기
정답 확인

정답 ①

69번
고속철도 표지에 대한 설명으로 거리가 먼 것은?
  1. ① 신호표지 또는 입환신호 표지에는 표지 번호표를 설치
  2. ② 절대표지와 고속선입환표지에는 진입허용표시등을 첨장
  3. ③ 폐색경계표지의 절대표지와 허용표지의 황색삼각형이 선 로의 폐색경계지점을 표시
  4. ④ 거리예고표지는 곡선 등으로 확인거리가 짧은 신호기 또 는 표지 앞에 약 500m 간격으로 1개 이상 설치
정답 확인

정답 ④

70번
궤도회로에서 구간내의 열차 유무만을 조사하는 기능을 가 진 것을 무엇이라 하는가?
  1. ① 2위식 궤도회로
  2. ② 3위식 궤도회로
  3. ③ 2위식 계전기
  4. ④ 3위식 계전기
정답 확인

정답 ①

72번
원방신호기의 확인거리는 몇 m 이상인가?
  1. ① 80
  2. ② 200
  3. ③ 350
  4. ④ 500
정답 확인

정답 ②

73번
단선구간의 상용폐색방식이 아닌 것은?
  1. ① 통표폐색식
  2. ② 지정폐색식
  3. ③ 연동폐색식
  4. ④ 자동폐색식
정답 확인

정답 ②

74번
ATS의 지상자 설치에 대한 설명으로 틀린 것은?
  1. ① 점제어식 지상자의 설치거리는 신호기 바깥쪽으로부터 열차 제동거리의 1.2배 범위로 한다.
  2. ② 레일 하부로 지나가는 리드선은 보호관을 설치한다.
  3. ③ 지상자 밑면과 자갈과의 간격은 50mm이상으로 한다.
  4. ④ 점제어식에서 레일 상면으로부터 지상자 상면까지의 높 이는 10~30mm 범위로 한다.
정답 확인

정답 ④

75번
NS-AM형 전기선로전환기에 대한 설명으로 옳은 것은?
  1. ① 전자클러치는 영구 자석을 이용한 접촉 구조이다.
  2. ② 전자클러치의 입력측과 출력측 모두 마그네틱 구조이다.
  3. ③ 일정 전압시 최대 400kg의 일정부하가 가능하다.
  4. ④ 운전 전류는 2.5A 이하를 사용한다.
정답 확인

정답 ③

76번
연동도표에 기재할 사항이 아닌 것은?
  1. ① 소속선명
  2. ② 연동장치종별
  3. ③ 배선약도
  4. ④ 운전취급자
정답 확인

정답 ④

77번
정류기로부터 축전지와 부하를 병렬로 접속하여 그 회로 전 압을 축전지의 전압보다 약간 높게 유지시켜 사용하는 충전 방식은?
  1. ① 부동충전
  2. ② 균등충전
  3. ③ 초충전
  4. ④ 세류충전
정답 확인

정답 ①

78번
신호전구 설비수가 100개일 때 연간 장애건수가 50건이라 면 고장률은?
  1. ① 57 × 10-6
  2. ② 137 × 10-6
  3. ③ 0.5
  4. ④ 0.2
정답 확인

정답 ①

79번
경부고속철도에서 사용하는 ATC장치에서 궤도회로에 흐르 는 연속정보에 대한 설명으로 틀린 것은?
  1. ① 실행속도
  2. ② 폐색구배
  3. ③ 예고속도
  4. ④ 절대정지구간 제어정보
정답 확인

정답 ④

80번
경부고속철도에 사용중인 UM71C형 무절연궤도회로장치를 구성하고 있는 기기가 아닌 것은?
  1. ① 전압안정기
  2. ② 보상용콘덴서
  3. ③ 동조유니트
  4. ④ 매칭유니트 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2017년 1회 다음 회차2018년 1회

철도신호기사의 다른 회차

2022년 1회
2022-04-24 · 66문항
2021년 1회
2021-05-15 · 71문항
2020년 1회
2020-08-22 · 62문항
2019년 1회
2019-09-21 · 69문항
2018년 1회
2018-09-15 · 66문항
2017년 2회
2017-09-23 · 71문항
2017년 1회
2017-03-05 · 69문항
2016년 2회
2016-10-01 · 67문항
2016년 1회
2016-03-06 · 69문항
2015년 2회
2015-09-19 · 68문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-09-20 · 69문항
2014년 1회
2014-03-02 · 71문항
2013년 2회
2013-09-28 · 71문항
2013년 1회
2013-03-10 · 70문항
2012년 2회
2012-09-15 · 70문항
2012년 1회
2012-03-04 · 76문항
2011년 2회
2011-10-02 · 65문항
2011년 1회
2011-03-20 · 63문항
