철도신호기사 2014년 1회 기출문제

2014-03-02 시행 · 71문항

이 회차 문제 풀기 →
1번
6개의 플립플롭으로 구성된 상향계수기(upcounter)의 모듈러 스와 이 계수기로 계수할 수 있는 최대계수는?
  1. ① 모듈러스 : 5, 최대계수 : 63
  2. ② 모듈러스 : 6, 최대계수 : 64
  3. ③ 모듈러스 : 63, 최대계수 : 64
  4. ④ 모듈러스 : 64, 최대계수 : 63
정답 확인

정답 ④

2번
필터를 이용하여 DSB파에서 SSB파를 얻어내려면 어떤 종류 의 필터를 사용해야 하는가?
  1. ① 저역필터(LPF)
  2. ② 전대역필터(APF)
  3. ③ 고역필터(HPF)
  4. ④ 대역필터(BPF)
정답 확인

정답 ④

3번
다음 중 논리식 (A+B)(A+C)+AC를 간략화 하면?
  1. ① A+B
  2. ② A+BC
  3. ③ A+B+C
  4. ④ AB+AC
정답 확인

정답 ②

4번
AM변조에서 100% 변조인 경우 그 변조 출력 전력이 6[kW] 일 때, 반송파 성분의 전력 [kW]은?
  1. ① 1
  2. ② 1.5
  3. ③ 2
  4. ④ 4
정답 확인

정답 ④

5번
변조신호 주파수 400Hz, 전압 3V로 주파수를 변조 했을 때 변조지수가 50이었다. 이 때 최대주파수 편이[kHz]는?
  1. ① 20
  2. ② 40
  3. ③ 80
  4. ④ 100
정답 확인

정답 ①

6번
1024개의 입력 펄스가 들어올 때마다 한 개의 출력 펄스를 발생시키려고 한다. T 플립플롭을 이용할 경우 몇 개의 플립 플롭이 필요한가?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

7번
이상적인 연산증폭기(Op-Amp)의 특징이 아닌 것은?
  1. ① 입력임피던스가 무한대이다.
  2. ② 전압이득이 무한대이다.
  3. ③ 출력 임피던스가 무한대이다.
  4. ④ 대역폭이 무한대이다.
정답 확인

정답 ③

8번
다음 중 그림과 같은 다이오드 회로에서 입력이 Vi=10√ 2sin(100t)[V]일 때, 출력 전압(Vo)의 최고치는?
철도신호기사 2014년 1회 8번 문제 그림
  1. ① 약 14.14[V]
  2. ② 약 10[V]
  3. ③ 약 3[V]
  4. ④ 약 -3[V]
정답 확인

정답 ①

9번
그림의 회로에서 V1=3[V], Rf=450[kΩ], R1=150[kΩ]일 때 출력전압 Vo[V]는?
  1. ① 1[V]
  2. ② 12[V]
  3. ③ 15[V]
  4. ④ 18[V]
정답 확인

정답 ②

10번
10진수 4에 해당하는 그레이코드(gray code)는?
  1. ① 0100
  2. ② 0111
  3. ③ 1000
  4. ④ 0110
정답 확인

정답 ④

11번
JK Flip-flop에서 Jn=1, Kn=0일 때 클록이 인가되면 Qn+1의 출력상태는?
  1. ① 부정
  2. ② 0
  3. ③ 1
  4. ④ 반전
정답 확인

정답 ③

12번
PLL(Phase Locked Loop)의 주요 구성이 아닌 것은?
  1. ① 위상검출기
  2. ② 인코더
  3. ③ VCD(Voltage Controlled Oscillstor)
  4. ④ LPF(Low Pass Filter)
정답 확인

정답 ②

13번
JK플립플롭의 JK입력을 묶어서 하나의 입력신호를 이용하는 플립플롭은?
  1. ① D플립플롭
  2. ② J플립플롭
  3. ③ K플립플롭
  4. ④ T플립플롭
정답 확인

정답 ④

14번
이득이 100인 저주파 증폭기가 10%의 왜율을 가지고 있다. 이것을 1% 개선하기 위해서는 얼마의 전압 부궤환을 걸어 주어야 하는가?
  1. ① 0.01
  2. ② 0.09
  3. ③ 99
  4. ④ 100
정답 확인

정답 ②

15번
그림과 같은 회로에서 Vo는 몇 [V]인가?
철도신호기사 2014년 1회 15번 문제 그림
  1. ① 3[V]
  2. ② 4[V]
  3. ③ 5[V]
  4. ④ 6[V]
정답 확인

정답 ③

16번
진폭변조에서 신호파 xs(t)=cos2πfst이고, 반송파 xc(t)=2cos2πfct로 주어질 때 변조도는?
  1. ① 20[%]
  2. ② 50[%]
  3. ③ 80[%]
  4. ④ 100[%]
정답 확인

정답 ②

18번
부울 대수의 공식이 성립하지 않는 식은?
  1. ① (A+B)+C=A+(B+C)
  2. ② (A*B)*C=A*(B*C)
  3. ③ A+(B*C)=(A+B)*(A+C)
  4. ④ A+A=0
정답 확인

정답 ④

19번
C1=C2=0.01[㎌]이고, R1=R2=2[kΩ]일 때 발진주파수는 약 몇 [kHz]인가?
철도신호기사 2014년 1회 19번 문제 그림
  1. ① 3.25
  2. ② 7.96
  3. ③ 50.32
  4. ④ 56.27
정답 확인

정답 ②

20번
50[kHz]의 2 Decade 높은 주파수는?
  1. ① 50[kHz]
  2. ② 100[kHz]
  3. ③ 500[kHz]
  4. ④ 5[MHz]
정답 확인

정답 ④

22번
RLC 직렬회로에 e=170cos(120t+π/6)V를 인가할 때 i= 8.5cos(120t-π/6)A가 흐르는 경우 소비되는 전력은 약 몇 W인가?
  1. ① 361
  2. ② 623
  3. ③ 720
  4. ④ 1445
정답 확인

정답 ①

23번
세변의 저항 Ra=Rb=Rc=15Ω인 Y결선 회로가 있다. 이것과 등가인 △결선 회로의 각 변의 저항(Ω)은?
  1. ① 135
  2. ② 45
  3. ③ 15
  4. ④ 5
정답 확인

정답 ②

24번
f(t)=3t2의 라플라스 변환은?
  1. ① 3/s3
  2. ② 3/s2
  3. ③ 6/s3
  4. ④ 6/s2
정답 확인

정답 ③

25번

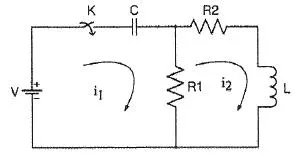

다음과 같은 회로에서 t=0+에서 스위치 K를 닫았다. i1(0+), i2(0+)는 얼마인가? (단, C는 초기전압과 L의 초기전류는 0 이다.)
철도신호기사 2014년 1회 25번 문제 그림
  1. ① i1(0+)=0, i2(0+)=V/R2
  2. ② i1(0+)=V/R1, i2(0+)=0
  3. ③ i1(0+)=0, i2(0+)=0
  4. ④ i1(0+)=V/R1, i2(0+)V/R2
정답 확인

정답 ②

26번
모든 초기값을 0으로 할 때, 입력에 대한 출력의 비는?
  1. ① 전달함수
  2. ② 충격함수
  3. ③ 경사함수
  4. ④ 포물선함수
정답 확인

정답 ①

27번
그림과 같은 회로에서 저항 0.2Ω에 흐르는 전류는 몇 A인 가?
철도신호기사 2014년 1회 27번 문제 그림
  1. ① 0.4
  2. ② -0.4
  3. ③ 0.2
  4. ④ -0.2
정답 확인

정답 ①

30번
분포정수 선로에서 위상정수를 β(rad/m)라 할 때 파장은?
  1. ① 2πβ
  2. ② 2π/β
  3. ③ 4πβ
  4. ④ 4π/β
정답 확인

정답 ②

31번
Routh 안정도 판별법에 의한 방법 중 불안정한 제어계의 특 성 방정식은?
  1. ① s3+2s2+3s+4=0
  2. ② s3+s2+5s+4=0
  3. ③ s3+4s2+5s+2=0
  4. ④ s3+3s2+2s+10=0
정답 확인

정답 ④

35번
다음 과도응답에 관한 설명 중 틀린 것은?
  1. ① 지연 시간은 응답이 최초로 목표값의 50%가 되는데 소 요되는 시간이다.
  2. ② 백분율 오버슈트는 최종 목표값과 최대 오버슈트와의 비 를 %로 나타낸 것이다.
  3. ③ 감쇠비는 최종 목표값과 최대 오버슈트와의 비를 나타낸 것이다.
  4. ④ 응답시간은 응답이 요구하는 오차 이내로 정착되는데 걸 리는 시간이다.
정답 확인

정답 ③

36번
이득이 K인 시스템의 근궤적을 그리고자 한다. 다음 중 잘 못된 것은?
  1. ① 근궤적의 가지수는 극(Pole)의 수와 같다.
  2. ② 근궤적은 K=0일 때 극에서 출발하고 K=∞일 때 영점에 도착한다.
  3. ③ 실수축에서 이득 K가 최대가 되게 하는 점이 이탈점이 될수 있다.
  4. ④ 근궤적은 실수축에 대칭이다.
정답 확인

정답 ①

37번
단위계단 입력신호에 대한 과도응답은?
  1. ① 임펄스응답
  2. ② 인디셜응답
  3. ③ 노멀응답
  4. ④ 램프응답
정답 확인

정답 ②

38번
다음과 같은 진리표를 갖는 회로의 종류는?
철도신호기사 2014년 1회 38번 문제 그림
  1. ① AND
  2. ② NAND
  3. ③ NOR
  4. ④ EX-OR
정답 확인

정답 ④

39번
그림과 같은 RC회로에 단위 계단전압을 가하면 출력전압 은?
  1. ① 아무 전압도 나타나지 않는다.
  2. ② 처음부터 계단전압이 나타난다.
  3. ③ 계단전압에서 지수적으로 감쇠한다.
  4. ④ 0부터 상승하여 계단전압에 이른다.
정답 확인

정답 ④

40번
자동제어의 분류에서 엘리베이터의 자동제어에 해당하는 제 어는?
  1. ① 추종 제어
  2. ② 프로그램 제어
  3. ③ 정치 제어
  4. ④ 비율 제어
정답 확인

정답 ②

41번
60Hz, 24극 14400W의 3상 유도전동기가 슬립 4%로 운전 될 때, 2차 동손이 600W이다. 이 전동기의 전부하시의 토 크는 약 몇 kg·m 인가?
  1. ① 32.25
  2. ② 45.95
  3. ③ 48.75
  4. ④ 52.15
정답 확인

정답 ③

42번
철도신호에 사용하는 시소계전기의 보류쇄정 또는 접근쇄정 시소의 허용한도는 지정시소의 몇 %이내로 유지하여야 하 는가?
  1. ① ± 5
  2. ② ± 10
  3. ③ ± 15
  4. ④ ± 20
정답 확인

정답 ②

43번
건널목 전동차단기의 전동기에 대한 설명으로 틀린 것은?
  1. ① 정격 전압은 DC 24[V]용으로 사용한다.
  2. ② 전동기의 기동 전류는 4.5[A] 이하이다.
  3. ③ 전동기의 운전 전류는 3.6[A] 이하이다.
  4. ④ 전동기의 활(slip)전류는 7[A] 이하이다.
정답 확인

정답 ④

44번
다음 전력용 반도체 소자 중 사이리스터에 속하지 않는 것 은?
  1. ① SCR
  2. ② Diode
  3. ③ Triac
  4. ④ SUS
정답 확인

정답 ②

45번
3상 유도 전동기의 토크-속도곡선이 비례추이 한다는 것은 그 곡선이 무엇에 비례하여 이동하는 것을 의미하는가?
  1. ① 슬립
  2. ② 회전수
  3. ③ 공급전압
  4. ④ 2차 합성 저항
정답 확인

정답 ④

46번
전기선로전환기 전환 중 콘덴서 회로가 단선된 경우 전동기 의 동작 상태는?
  1. ① 정지 후 다시 동작한다.
  2. ② 회전방향이 바뀐다.
  3. ③ 계속 회전한다.
  4. ④ 전기선로전환기 전환이 정지한다.
정답 확인

정답 ③

47번
그림과 같은 회로는 어떤 회로인가?
  1. ① 3상 브리지 정류회로
  2. ② 3상 전파 제어정류회로
  3. ③ 단상 3배압 제어정류회로
  4. ④ 3상 반파 제어정류회로
정답 확인

정답 ④

48번
철도 건널목 전동차단기 설치 시 조정에 해당되지 않는 사 항은?
  1. ① 차단봉의 설치 방향
  2. ② Holding Device의 설치 방향
  3. ③ 회로 제어기의 접점 동작위치
  4. ④ 열차 도착 시까지의 Waiting Time 조정
정답 확인

정답 ④

49번
NS형 전기선로전환기의 마찰클러치에 대한 설명으로 틀린 것은?
  1. ① 전동기가 회전 또는 정지할 때 기어(gear)에 충격을 주 지 않도록 흡수한다.
  2. ② 첨단에 이물질이 끼거나 쇄정간이 걸릴 때 전동기를 보 호한다.
  3. ③ 강하게 조정하면 전동기가 정지할 때 충격이 크고 공전 할 때는 슬립 전류가 크게 된다.
  4. ④ 마찰클러치의 조정은 여름에는 약하게, 겨울에는 강하게 한다.
정답 확인

정답 ④

50번
변압기에서 역률 100%일 때의 전압변동률 ε, 퍼센트 저항 강하를 p라 할 때 이들 사이의 관계는?
  1. ① ε≒p
  2. ② ε≒√p
  3. ③ ε≒p/2
  4. ④ ε≒p/√2
정답 확인

정답 ①

51번
접점수가 NR2/NR2 이고 정격전류가 125 mA, 선륜 저항이 4 Ω, 사용전압이 0.5 V 인 계전기는?
  1. ① 직류 단속계전기
  2. ② 직류 궤도 연동계전기
  3. ③ 직류 유극 선조계전기
  4. ④ 직류 무극 궤도계전기
정답 확인

정답 ②

52번
전기 선로전환기의 전환을 직접 제어하는 계전기는?
  1. ① WR
  2. ② HR
  3. ③ ZR
  4. ④ TR
정답 확인

정답 ①

53번
수은 정류기 이상 현상 또는 전기적 고장이 아닌 것은?
  1. ① 역호
  2. ② 이상전압
  3. ③ 점호
  4. ④ 통호
정답 확인

정답 ③

54번
단상 변압기의 1차 전압이 2200V, 1차 무부하 전류는 0.088A, 무부하 철손이 110W라고 하면, 자화전류는 몇 A인 가?
  1. ① 0.0624
  2. ② 0.0724
  3. ③ 0.0824
  4. ④ 0.0924
정답 확인

정답 ②

55번
회전기의 정격 중에서 전기 철도용 전원 기기에만 적용되는 정격은?
  1. ① 공칭 정격
  2. ② 단시간 정격
  3. ③ 반복 정격
  4. ④ 연속 정격
정답 확인

정답 ①

56번
신호기기 총괄표의 기재 사항이 아닌 것은?
  1. ① 종별, 형식, 정격
  2. ② 제조자명, 제조년원일, 제조번호
  3. ③ 구입년도, 설치년원일, 설치장소
  4. ④ 검사자, 구매자, 설치자
정답 확인

정답 ④

57번
24V, 50A가 정격인 정전압 정류기가 있다. 이 정류기에 흐 르는 정류기의 역류는 몇 A 이하로 유지하여야 하는가?
  1. ① 2.5A
  2. ② 0.25A
  3. ③ 0.025A
  4. ④ 0.0025A
정답 확인

정답 ②

58번
철도건널목 제어기기 중 경보시점에 설치하는 것은?
  1. ① ST형
  2. ② SC형
  3. ③ DC형
  4. ④ C형
정답 확인

정답 ④

59번
교류 NS형 전기선로전환기 장치 내부에 없는 것은?
  1. ① 제어 계전기
  2. ② 회로 제어기
  3. ③ 전철제어 계전기
  4. ④ 유도 전동기
정답 확인

정답 ③

60번
출력 1kW, 효율 80%인 기계의 기계적 손실은?
  1. ① 100W
  2. ② 200W
  3. ③ 250W
  4. ④ 800W
정답 확인

정답 ③

61번
운전 시격에 대한 설명으로 맞는 것은?
  1. ① 1일 최대의 열차 운용 횟수
  2. ② 선행 열차와 후속 열차간의 상호 운행 간격
  3. ③ 1시간 동안 운행 할 수 있는 최대 열차 수
  4. ④ 선행 열차와 후속 열차간의 최소 운전 간격
정답 확인

정답 ②

64번
국철 A.T.C 구간의 차량입환시 열차속도코드는 얼마인가?
  1. ① 25[km/h]이하
  2. ② 45[km/h]이하
  3. ③ 65[km/h]이하
  4. ④ 75[km/h]이하
정답 확인

정답 ①

65번
경부고속철도에 사용중인 UM71C형 무절연 궤도회로장치를 구성하고 있는 기기가 아닌 것은?
  1. ① 전압안정기
  2. ② 보상용콘덴서
  3. ③ 동조유니트
  4. ④ 매칭유니트
정답 확인

정답 ①

66번
열차 최고속도가 150km/h로 운행하는 선구에 건널목 경보 시간을 30초로 할 때 적정한 경보제어거리는?
  1. ① 850m
  2. ② 1000m
  3. ③ 1250m
  4. ④ 1450m
정답 확인

정답 ③

67번
경부고속선 열차제어시스템(TCS)의 구성요소가 아닌 것은?
  1. ① ATO(열차자동운전장치)
  2. ② CTC(열차집중제어장치)
  3. ③ IXL(전자연동장치)
  4. ④ ATC(열차자동제어장치)
정답 확인

정답 ①

68번
진로쇄정을 진로구분쇄정으로 설치하는 목적으로 맞는 것 은?
  1. ① 보안도를 향상시킨다.
  2. ② 역구내 운전 정리 작업의 효율을 증대시킨다.
  3. ③ 시설비를 크게 절감하기 위함이다.
  4. ④ 열차의 안전운행을 도모시키기 위함이다.
정답 확인

정답 ②

69번
전차선 절연구간 예고지상장치에 대한 설명으로 틀린 것은?
  1. ① 송신기와 지상자의 간격은 20m 이내
  2. ② 취부위치는 점제어식 자동열차정지장치에 준하여 설치
  3. ③ 송신 주파수범위는 68kHz ± 68Hz
  4. ④ 입력측 전원전압은 AC 110 ± 10V(60Hz)이하
정답 확인

정답 ②

70번
철도건널목 신호분석장치의 저장정보 및 출력내용이 아닌 것은?
  1. ① 경보제어시간 및 경보시간 정보
  2. ② 수동으로 차단기 조작시간 정보
  3. ③ 지장물검지장치 작동정보
  4. ④ 제어구간 궤도회로 송, 착전 전압정보
정답 확인

정답 ④

71번
열차자동방호장치(ATP)의 정보전송장치 설치조건으로 거리 가 먼 것은?
  1. ① 열차진행방향에서 가변정보전송장치, 고정정보전송장치 순서로 설치하여야 한다.
  2. ② 텔레그램 입력 후 습기가 유입되지 않도록 흰색 봉인 플 러그를 접속하여야 한다.
  3. ③ 연속된 2개의 정보전송장치는 3[m] 이상거리를 두고 설 치하여야 한다.
  4. ④ 침목을 중심으로 가로방향으로 설치하는 것이 표준이다.
정답 확인

정답 ②

72번
경부고속철도(KTX)에 설치된 전자연동장치(SSI)의 큐비클 내 구성기기가 아닌 것은?
  1. ① 불연속전송모듈(CEP)
  2. ② 진단모듈(DIA)
  3. ③ 다중처리모듈(MPM)
  4. ④ 조작표시반 처리모듈(PPM)
정답 확인

정답 ①

73번
건널목경보기 2440형의 발진주파수 범위는?
  1. ① 20kHz±2kHz 이내
  2. ② 25kHz±4kHz 이내
  3. ③ 40kHz±2kHz 이내
  4. ④ 45kHz±4kHz 이내
정답 확인

정답 ③

74번
신호기 중 비자동구간 장내신호기 외방 400[m]이상의 지점 에 설치하며, 장내신호기의 확인거리를 보충해 주는 신호기 는?
  1. ① 통과 신호기
  2. ② 유도 신호기
  3. ③ 원방 신호기
  4. ④ 폐색 신호기
정답 확인

정답 ③

75번
경부고속철도에서 하나의 궤도회로 송신기와 수신기 케이블 길이가 동일하게 구성되도록 전류를 감쇄시키기 위하여 사 용되는 것은?
  1. ① 감쇄기
  2. ② 매칭 유니트
  3. ③ 거리 조정기
  4. ④ 방향 계전기
정답 확인

정답 ③

76번
신호검측차로 측정할 수 없는 것은?
  1. ① AF궤도회로의 반송파전류
  2. ② 임펄스 궤도회로의 전압
  3. ③ ATS장치의 선택도(Q)
  4. ④ 건널목 장치의 조명의 밝기
정답 확인

정답 ④

77번
경부고속철도에서 열차의 운행방향에 따라 궤도회로를 조정 하는 장치는?
  1. ① 거리 계전기
  2. ② 방향 계전기
  3. ③ 거리 조정기
  4. ④ 송신기
정답 확인

정답 ②

78번
역간 열차 평균 운전시분이 7분이고 폐색 취급 시분이 5분 일 경우 단선구간의 선로용량은? (단, 선로이용률은 0.75임)
  1. ① 60회
  2. ② 75회
  3. ③ 90회
  4. ④ 120회
정답 확인

정답 ③

79번
철도신호보안장치의 사고를 방지하기 위해 안전측 동작 (Fail-safe)의 원칙을 적용하고 있는데, 이에 해당하지 않는 것은?
  1. ① 폐전로 방식으로 회로를 구성
  2. ② 회로의 조건을 한선에 넣어 제어회로 구성
  3. ③ 제어접점이 낙하하면 전원을 차단함과 동시에 계전기의 양단을 단락하도록 구성
  4. ④ 교류 궤도계전기는 정해진 위상 이외의 미류에 대해 오 동작되지 않도록 위상제어방식으로 구성
정답 확인

정답 ②

80번
신호장에 가까이 있으며 많은 철관 장치의 방향을 바꾸기 위하여 설치되는 것은?
  1. ① 디플렉션 바
  2. ② 직각 크랭크
  3. ③ 파이프 콤펜세이터
  4. ④ T 크랭크 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
