철도신호기사 2011년 2회 기출문제

2011-10-02 시행 · 65문항

이 회차 문제 풀기 →
1번
이미터 접지 증폭기에서 ICO=0.1[mA]이고, IB=0.2[mA]일 때, 컬렉터 전류는 약 몇 [mA] 인가? (단, 이 트랜지스터의 β = 50 이다.)
  1. ① 10
  2. ② 12.5
  3. ③ 15.1
  4. ④ 24.3
정답 확인

정답 ③

2번
순수한 진성 반도체에 정공의 수를 늘리기 위해 붕소, 인듐, 갈륨과 같은 3가 불순물을 가진 원자를 넣은 반도체는?
  1. ① 진성 반도체
  2. ② P형 반도체
  3. ③ N형 반도체
  4. ④ PN접합 반도체
정답 확인

정답 ②

3번
그레이 코드 10110110을 2진수로 옳게 표시한 것은?
  1. ① 01101011
  2. ② 10101101
  3. ③ 01001100
  4. ④ 11011011
정답 확인

정답 ④

4번
플립플롭 중 입력단자가 하나이며, “1” 이 입력될 때마다 출 력단자의 상태가 바뀌는 것은?
  1. ① T플립플롭
  2. ② RS플립플롭
  3. ③ D플립플롭
  4. ④ M/S플립플롭
정답 확인

정답 ①

5번
어떤 트랜지스터 증폭회로의 전류증폭도 Ai=50, 전압증폭도 Av=200 이라고 할 때 이 회로의 전력증폭도 Ap는 몇 [㏈] 인 가?
  1. ① 20[㏈]
  2. ② 10[㏈]
  3. ③ 30[㏈]
  4. ④ 40[㏈]
정답 확인

정답 ④

6번
주기 T가 2.5[ms]이고, 펄스폭이 2[ms]일 경우 튜티 사이클 은 몇 [%] 인가?
  1. ① 80
  2. ② 70
  3. ③ 60
  4. ④ 50
정답 확인

정답 ①

7번
RC 결합 증폭기에서 단일 증폭기의 차단 주파수는?
  1. ① 전력 이득이 중역주파수에서 이득이 제곱이 되는 주파수
  2. ② 전력 이득이 중역주파수에서 이득이 1/2이 되는 주파수
  3. ③ 전류 이득이 중역주파수에서 이득이 1/2이 되는 주파수
  4. ④ 전압 이득이 중역주파수에서 이득이 1/2이 되는 주파수
정답 확인

정답 ②

8번
et = Esin(2πft + θ)에서 f를 변화 시키는 변조방식은?
  1. ① AM
  2. ② PM
  3. ③ FM
  4. ④ 평형변조
정답 확인

정답 ③

9번
그림과 같은 연산증폭기를 사용한 회로에서, 제너 다이오드에 인가되는 전압은 몇 [V] 인가? (단, Vo는 7V이다.)
철도신호기사 2011년 2회 9번 문제 그림
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ①

10번
트랜지스터에서 베이스 폭 변조란?
  1. ① 트랜지스터를 제조할 때 베이스 두께를 조정해 주는 것
  2. ② 트랜지스터의 베이스 변조 전압을 걸어서 동작 시키는 것
  3. ③ 트랜지스터의 접합에 가해지는 바이어스에 의해 베이스 두께가 변하는 것
  4. ④ 트랜지스터의 포장에 의해 베이스가 영향을 받는 것
정답 확인

정답 ③

11번
다음 바이어스 회로의 명칭은?
철도신호기사 2011년 2회 11번 문제 그림
  1. ① 전류 궤환 바이어스 회로
  2. ② 고정 바이어스 회로
  3. ③ 혼잡 바이어스 회로
  4. ④ 전압 궤환 바이어스 회로
정답 확인

정답 ④

13번
다음 중 정현파 발진회로가 아닌 것은?
  1. ① 콜피츠형 발진회로
  2. ② 하틀리형 발진회로
  3. ③ 비안정멀티바이브레이터 발진회로
  4. ④ 이상 발진회로
정답 확인

정답 ③

14번
그림의 회로에서 출력전압 Vo와 입력전압 Vs와의 관계는?
철도신호기사 2011년 2회 14번 문제 그림
  1. ① Vo는 Vs의 R배로 증폭된다.
  2. ② Vo는 Vs의 지수로 나타난다.
  3. ③ Vo는 Vs의 자연대수에 비례한다.
  4. ④ Vo는 Vs의 역수에 비례한다.
정답 확인

정답 ③

15번
반송파 전력이 20[㎾]일 때 변조율 70[%]로 진폭변조 하였 다. 상측파 전력[㎾]은?
  1. ① 25
  2. ② 10.5
  3. ③ 4.9
  4. ④ 2.45
정답 확인

정답 ④

16번
증폭도가 30[㏈], 잡음지수가 4[㏈]인 전치 증폭기를 잡음 지수가 7[㏈]인 종속 증폭기에 연결할 때 종합 잡음지수 [㏈]는?
  1. ① 2.25
  2. ② 4.2
  3. ③ 7.5
  4. ④ 8.2
정답 확인

정답 ②

17번
그림과 같은 연산회로의 명칭으로 옳은 것은?
철도신호기사 2011년 2회 17번 문제 그림
  1. ① 이상기
  2. ② 적분기
  3. ③ 미분기
  4. ④ 가산기
정답 확인

정답 ③

18번
광전자 방출에 대한 설명으로 거리가 가장 먼 것은?
  1. ① 한계 파장보다 긴 파장의 빛을 다량으로 입사시키면 광 전자 방출이 일어난다.
  2. ② 금속 표면에 빛이 입사되면 전자가 방출되는 현상을 광 전자 방출이라 한다.
  3. ③ 광전자 방출을 위해서는 금속 표면에 입사되는 빛의 파 장이 한계 파장보다 짧아야 한다.
  4. ④ 광전자 방출은 금속의 일함수와 관계가 있다.
정답 확인

정답 ①

19번

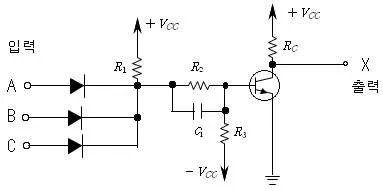

다음과 같은 정 논리회로의 게이트 기능은?
철도신호기사 2011년 2회 19번 문제 그림
  1. ① NOR
  2. ② NOT
  3. ③ NAND
  4. ④ AND
정답 확인

정답 ③

20번
그림과 같은 회로는?
  1. ① 전가산기
  2. ② 반감산기
  3. ③ 반가산기
  4. ④ 전감산기
정답 확인

정답 ③

21번
저항 6㏀ 인덕턴스 90mH 캐패시턴스 0.01㎌ 직렬회로에 t=0에서 직류전압 100V를 인가했다. 흐르는 전류가 최대인 시간 T는?
  1. ① 30[S]
  2. ② 15[S]
  3. ③ 30[㎲]
  4. ④ 15[㎲]
정답 확인

정답 ③

22번
그림에서 전지 V1 및 V2 를 흐르는 전류가 0 일때 기전력 V1, V2 및 저항 R1, R2 의 관계는?
철도신호기사 2011년 2회 22번 문제 그림철도신호기사 2011년 2회 22번 문제 그림
  1. ① V1V2 = R1R2
  2. ② V1R1 = V2R2 2V2 = R1 2R2
  3. ③ V1R2 = V2R1
  4. ④ V1
정답 확인

정답 ③

25번
그림에서 a-b 단자의 전압이 10V, a-b에서 본 능동 회로망 N의 임피던스가 4Ω 일 때 단자 a - b 간에 흐르는 전류 [A]는?
  1. ① 0.5A
  2. ② 1A
  3. ③ 1.5A
  4. ④ 2A
정답 확인

정답 ④

28번
그림과 같은 삼각파를 푸리에 급수로 전개하면?
철도신호기사 2011년 2회 28번 문제 그림
  1. ① 반파 정현 대칭으로 기수파만 포함한다.
  2. ② 반파 정현 대칭으로 우수파만 포함한다.
  3. ③ 반파 여현 대칭으로 기수파만 포함한다.
  4. ④ 반파 여현 대칭으로 우수파만 포함한다.
정답 확인

정답 ①

29번
비정현파의 여현대칭 조건은?
  1. ① f(t) = f(-t)
  2. ② f(t) = -f(t)
  3. ③ f(t) = -f(-t)
  4. ④ f(t) = -(t+T)
정답 확인

정답 ①

32번
특성방정식 s3 + s2 - s + 1 에서 안정근은 몇 개인가?
  1. ① 0개
  2. ② 1개
  3. ③ 2개
  4. ④ 3개
정답 확인

정답 ②

33번
제어요소가 제어 대상에 주는 양은?
  1. ① 기준 입력
  2. ② 동작신호
  3. ③ 제어량
  4. ④ 조작량
정답 확인

정답 ④

36번
개루프 전달함수가 일 때의 근 궤적에서 점근선의 실수축과의 교차점은?
철도신호기사 2011년 2회 36번 문제 그림
  1. ① 24
  2. ② 12
  3. ③ 6
  4. ④ 3
정답 확인

정답 ③

37번
다음 블록선도의 변환에서 ( )에 맞는 것은?
철도신호기사 2011년 2회 37번 문제 그림
  1. ① S+2
  2. ② S+1
  3. ③ S
  4. ④ S(S+1)(S+2)
정답 확인

정답 ①

41번
전기자 철심을 규소강판으로 성층하는 이유는?
  1. ① 철손을 적게 할 수 있다.
  2. ② 가공을 쉽게 할 수 있다.
  3. ③ 기계손을 적게 할 수 있다.
  4. ④ 기계적 강도가 좋아진다.
정답 확인

정답 ①

42번
1차 전압 6600V, 권수비 30인 단상변압기로 전등부하에 20A를 공급할 때의 입력은 몇[KW]인가? (단, 변압기의 손 실은 무시한다.)
  1. ① 4.4KW
  2. ② 5.5KW
  3. ③ 6.6KW
  4. ④ 7.7KW
정답 확인

정답 ①

44번
전기 선로전환기에서 3개의 치차를 사용하여 전동기의 회전 속도를 감속하고 강한 회전력을 전달하기 위하여 설치되는 것은?
  1. ① 마찰연축기
  2. ② 기어장치
  3. ③ 전환쇄정장치
  4. ④ 회로제어기
정답 확인

정답 ②

45번
단상 유도전동기의 기동방법 중 브러시가 필요한 구조인 것 은?
  1. ① 반발 기동형
  2. ② 분상 기동형
  3. ③ 세이딩 코일형
  4. ④ 콘덴서 기동형
정답 확인

정답 ①

46번
전력소비가 적고, 철손과 동손만을 공급하여 변압기 온도 상승 시험을 하는 방법은?
  1. ① 반환부하법
  2. ② 충격전압시험
  3. ③ 전부하시험
  4. ④ 무부하시험
정답 확인

정답 ①

47번
다음 전력용 반도체 소자 중 사이리스터(Thyristor)에 속하지 않는 것은?
  1. ① SCR
  2. ② diode
  3. ③ triac
  4. ④ SUS
정답 확인

정답 ②

48번
다음중 계전기의 기능이라고 할 수 없는 것은?
  1. ① 회로구성
  2. ② 전기회로의 중계
  3. ③ 스위치
  4. ④ 전류증폭
정답 확인

정답 ④

49번
출력 3[kW], 1500[rpm]으로 회전하는 전동기의 토크는 약 몇 [kgㆍm]인가?
  1. ① 25.5kgㆍm
  2. ② 27.9kgㆍm
  3. ③ 1.95kgㆍm
  4. ④ 1.47kgㆍm
정답 확인

정답 ③

52번
선로전환기 밀착은 기본레일이 움직이지 않는 상태에서 1[mm]를 넓히는데, 정위, 반위를 균등하게 몇 [㎏]을 기준 으로 하는가?
  1. ① 50㎏
  2. ② 100㎏
  3. ③ 120㎏
  4. ④ 150㎏
정답 확인

정답 ②

53번
전동차단기의 동작 전원이 정전되었을 때에는 차단기가 열 린 위치에서 중력에 의해 약 몇 초 이내에 수평위치까지 닫 혀져야 되는가?
  1. ① 5초
  2. ② 8초
  3. ③ 10초
  4. ④ 12초
정답 확인

정답 ③

54번
건널목 지장물 검지장치의 제어기기인 발광기와 수광기의 시설 및 관리에 관한 설명으로 옳지 않은 것은?
  1. ① 수광기는 일출 또는 일몰시에 5°이내에 직사광선이 들어 가지 않도록 한다.
  2. ② 발광기와 수광기 간의 거리는 60[m]이하로 한다.
  3. ③ 발광기와 수광기의 설치위치는 건널목 종단에서 2[m]이 하로 한다.
  4. ④ 발광기와 수광기의 광선 중심축까지의 지면상 높이는 745[mm]로 한다.
정답 확인

정답 ②

55번
NS형 선로전환기의 전철제어계전기는 어느 계전기를 사용 하는가?
  1. ① 삽입형 유극자기유지 계전기
  2. ② 삽입형 유극선조계전기
  3. ③ 삽입형 무극자기유지계전기
  4. ④ 삽입형 무극선조계전기
정답 확인

정답 ①

56번
건널목 제어기 2420형에 사용하는 대역여파기(BPF)의 주파 수 통과대역[㎑]은?
  1. ① 18 ~ 22
  2. ② 36 ~ 44
  3. ③ 180 ~ 220
  4. ④ 360 ~ 440
정답 확인

정답 ①

57번
전기 선로전환기의 전동기 특성곡선에서 전동기가 기동한후 전류가 감소함에 따라 전동기의 회전수는 어떻게 변화 되는 가?
  1. ① 회전수는 일정하다.
  2. ② 회전수는 감소한다.
  3. ③ 회전수는 증가한다.
  4. ④ 즉시 정지한다.
정답 확인

정답 ③

58번
전부하에 있어 철손과 동손의 비율이 1:4 인 변압기의 효율 이 최대인 부하는 전부하의 대략 몇 [%]인가?
  1. ① 50
  2. ② 60
  3. ③ 70
  4. ④ 80
정답 확인

정답 ①

59번
24V, 50A가 정격인 정전압 정류기가 있다. 이 정류기에 흐 르는 정류기의 역류는 몇 [A] 이하로 유지하여야 하는가?
  1. ① 2.5A
  2. ② 0.25A
  3. ③ 0.025A
  4. ④ 0.0025A
정답 확인

정답 ②

60번
열차최고속도 100[㎞/h]의 선로구간에서 열차 속도가 80 [㎞/h]로 운행할 때 실제 경보시간은?
  1. ① 약 30초
  2. ② 약 35초
  3. ③ 약 38초
  4. ④ 약 40초
정답 확인

정답 ③

61번
신호용 정류기의 정류회로의 무부하 전압이 260[V]이고, 전 부하 전압이 250[V]일 때 전압변동률[%]은?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ②

62번
진로선별회로상의 전철선별 계전기의 직접적인 역할은?
  1. ① 선로전환기 전환방향 결정
  2. ② 신호제어계전기 동작
  3. ③ 신호현시 결정
  4. ④ 전철표시계전기 동작
정답 확인

정답 ①

63번
건널목 경보시간이 30[sec], 열차최고속도가 108[㎞/h] 인 건널목의 경보제어 구간의 길이[m]는?
  1. ① 800
  2. ② 850
  3. ③ 900
  4. ④ 950
정답 확인

정답 ③

64번
경부고속철도구간 UM71 궤도회로장치 구성기기 중 선로변 현장에 설치되는 기기는?
  1. ① 궤도회로 송신기
  2. ② 궤도회로수신기
  3. ③ 방향계전기
  4. ④ 동조유니트
정답 확인

정답 ④

65번
다음 중 첨단 밀착관계로 열차가 탈선될 우려가 있는 선로 전환기는?
  1. ① 탈선 선로전환기
  2. ② 대향 선로전환기
  3. ③ 배향 선로전환기
  4. ④ 대향 및 배향 선로전환기
정답 확인

정답 ②

66번
다음 중 차상신호용에 적합하고, 열차 검지뿐만 아니라 열 차 운전 정보를 차상에 전달할 수 있는 궤도회로는?
  1. ① 교류 궤도회로
  2. ② 직류 궤도회로
  3. ③ AF 궤도회로
  4. ④ 고전압 임펄스 궤도회로
정답 확인

정답 ③

67번
장내 신호기의 확인거리는 몇 [m] 이상인가?
  1. ① 400[m]
  2. ② 500[m]
  3. ③ 600[m]
  4. ④ 700[m]
정답 확인

정답 ③

68번
차상신호방식에서 폐색 분할시 고려 사항으로 거리가 가장 먼 것은?
  1. ① 공주거리
  2. ② 열차 저항
  3. ③ 종착역의 차량 회송방식
  4. ④ 제동방식
정답 확인

정답 ④

69번
신호전구 설비수가 1000개일 때 연간 장애건수가 50건이라 면 고장률은 약 얼마인가?
  1. ① 50×10-7/시간
  2. ② 57×10-7/시간
  3. ③ 50×107/시간
  4. ④ 57×107/시간
정답 확인

정답 ②

70번
삽입형 계전연동장치에서 열차가 도착점에 완전하게 도착하 기 전까지 해당진로를 해정할 수 없도록 하는 쇄정을 해정 하기 위하여 사용되는 계전기로 거리가 가장 먼 것은?
  1. ① 접근쇄정 계전기
  2. ② 궤도 계전기
  3. ③ 신호제어 계전기
  4. ④ 전철쇄정 계전기
정답 확인

정답 ④

71번
경부고속철도 열차제어정보를 궤도회로를 통하여 차상으로 전달하는 연속정보내용으로 거리가 가장 먼 것은?
  1. ① 폐색구간의 길이
  2. ② 열차제동곡선 생성에 필요한 속도정보
  3. ③ 폐색의 구배정보
  4. ④ 전차선 사구간 위치정보
정답 확인

정답 ④

72번
경부고속철도에 설치된 기상검지장치가 아닌것은?
  1. ① 안개검지장치
  2. ② 풍속검지장치
  3. ③ 적설검지장치
  4. ④ 강우검지장치
정답 확인

정답 ①

73번
경부고속철도의 궤도회로 현장설비 중 궤도와 UM71 궤도회 로 장치의 송신기나 수신기 사이의 임피던스 정합에 사용되 는 것은?
  1. ① 동조유니트(Tuning Unit)
  2. ② 공심유도자(Air Core Inductor)
  3. ③ 정합변성기(Matching Unit)
  4. ④ 보상용 콘덴서(Compensation Condenser)
정답 확인

정답 ③

74번
고속철도 열차제어시스템(TCS)에 포함되지 않는 것은?
  1. ① CTC
  2. ② IXL
  3. ③ ATC
  4. ④ CBTC
정답 확인

정답 ④

75번
경부고속철도 ATC 속도코드 설정시 건넘선이나 측선 방향 으로의 분기 최대통과 속도설정으로 거리가 가장 먼 것은?
  1. ① 10번 분기 50 [㎞/h]
  2. ② 18.5번 분기 90[㎞/h]
  3. ③ 26전 분기 130 [㎞/h]
  4. ④ 46번 분기 170[㎞/h]
정답 확인

정답 ①

76번
해당 신호기를 취급하기 전의 신호기 현시상태가 소등인 것 은?
  1. ① 유도신호기
  2. ② 엄호신호기
  3. ③ 원방신호기
  4. ④ 입환신호기
정답 확인

정답 ①

77번
신호기 현시를 확인할 수 있는 확인거리로 맞는 것은?
  1. ① 주신호용 진로표시기 100m 이상
  2. ② 입환신호용 진로표시기 200m 이상
  3. ③ 입환신호기 200m 이상
  4. ④ 엄호신호기 400m 이상
정답 확인

정답 ③

78번
경부고속철도에서 사용하는 보상콘덴서의 기능으로 맞는 것 은?
  1. ① 궤도회로 길이 연장
  2. ② 궤도회로 송수신 방향 결정
  3. ③ 궤도회로 경계점 설정
  4. ④ 궤도회로 고주파 성분 제거
정답 확인

정답 ①

79번
그림과 같이 궤도회로의 극성을 전압계로 측정하였더니 E1 보다 E2가 전압이 높았다. 인접 궤도회로의 극성은 무엇인 가?
철도신호기사 2011년 2회 79번 문제 그림
  1. ① 동극성
  2. ② 이극성
  3. ③ 무극성
  4. ④ 정극성
정답 확인

정답 ②

80번
고속철도 TVM430 불연속 정보 메시지가 아닌 것은?
  1. ① ATC 지역 진ㆍ출입 여부
  2. ② 열차 유ㆍ무 검지
  3. ③ 차량기밀장치 동작/해제
  4. ④ 전차선 절연구간 예고/실행 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
