철도신호기사 2019년 1회 기출문제

2019-09-21 시행 · 69문항

이 회차 문제 풀기 →
3번
JK 플립플롭에 대한 설명으로 틀린 것은?
  1. ① J=1, K=0 이면, 출력(Q)은 1 이다.
  2. ② J=1, K=1 이면, 출력(Q)은 토글 된다.
  3. ③ J=0, K=1 이면, 출력(Q)은 0 이다.
  4. ④ J=0, K=0 이면, 출력(Q)은 변한다.
정답 확인

정답 ④

4번
다음 중 그레이 코드(grey code) 10110110을 2진수 코드로 옳게 표시한 것은?
  1. ① 01101011
  2. ② 10101101
  3. ③ 01001100
  4. ④ 11011011
정답 확인

정답 ④

5번
다음 중 CMRR(Common Mode Rejection Ratio)에 대한 설 명으로 틀린 것은? 으로 정의된다.
  1. ① 실제의 차동 증폭기의 성능을 평가할 중요한 파라미터이 다.
  2. ② CMRR는 작을수록 차동 증폭기의 성능이 좋다.
  3. ③ 이상적인 차동 증폭기에서 출력이 차신호에 비례하므로 동위상 이득은 0이어야 한다.
정답 확인

정답 ③

6번
공통 이미터 접지(CE) 트랜지스터 회로에 있어서 입력신호와 출력신호 간의 위상차는?
  1. ① 위상차가 없다.
  2. ② 90도의 위상차가 있다..
  3. ③ 180도의 위상차가 있다.
  4. ④ 270도의 위상차가 있다.
정답 확인

정답 ③

7번
상승시간(rise time)은 펄스 높이가 몇 % 에서 몇 % 까지 걸 리는 시간인가?
  1. ① 0 ~ 90%
  2. ② 10 ~ 90%
  3. ③ 0 ~ 100%
  4. ④ 10 ~ 100%
정답 확인

정답 ②

8번
진폭변조는 변조입력에 따라 무엇이 변동되는가?
  1. ① 변조파의 진폭
  2. ② 변조파의 주파수
  3. ③ 반송파의 주파수
  4. ④ 반송파의 진폭
정답 확인

정답 ④

9번
다음 중 PN 접합 다이오드에서 공핍층이 생기는 원인으로 옳 은 것은?
  1. ① 전자와 정공의 확산에 의해서 생긴다.
  2. ② (-)전압만 가할 때 생긴다.
  3. ③ 다수 반송자가 많이 모여 있는 순간 생긴다.
  4. ④ 전압을 걸지 않을 때 생긴다.
정답 확인

정답 ①

10번
진폭이 12V인 교류의 단상 전파 정류된 전압 평균값은 약 몇 V 인가?
  1. ① 3.82
  2. ② 7.64
  3. ③ 15.28
  4. ④ 18.84
정답 확인

정답 ②

11번
다음은 어떤 회로의 입출력 관계식이다. 이 회로의 특성와 가장 가까운 필터는?
철도신호기사 2019년 1회 11번 문제 그림
  1. ① LPF(Low Pass Filter)
  2. ② HPF(High Pass Filter)
  3. ③ BPF(Band Pass Filter)
  4. ④ BRF(Band Reject Filter)
정답 확인

정답 ③

12번
어떤 2진 카운터를 이용하여 255까지 카운트하려고 할 때, 최소로 필요한 플립플롭의 개수는 몇 개인가?
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 16
정답 확인

정답 ③

13번
다음 회로에서 제너 다이오드에 흐르는 전류는 몇 A인가? (단, 제너 다이오드의 제너항복전압은 10V이다.)
  1. ① 0.05
  2. ② 0.45
  3. ③ 1.45
  4. ④ 1.5
정답 확인

정답 ②

14번
공진주파수 f0와 대역폭 BW 및 선택도 Q 사이의 올바른 관 계식은?
  1. ① BW = Q / f0
  2. ② BW = f0 + Q
  3. ③ BW = f0 / Q
  4. ④ BW = f0Q
정답 확인

정답 ③

15번
다음 중 발진회로를 이용하지 않는 것은?
  1. ① 동기 검파
  2. ② 다이오드 검파
  3. ③ 링 변조
  4. ④ 헤테로다인 검파
정답 확인

정답 ②

16번
SR 플립플롭의 두 입력이 모두 “1”일 때 불안정하다는 단 점을 해결하기 위한 방법으로, S와 R 모두 “1”이 되지 않게 개선한 것으로 두 개의 입력을 가진 것은?
  1. ① JK 플립플롭
  2. ② 시프트레지스터
  3. ③ D 플립플롭
  4. ④ 어큐뮬레이터
정답 확인

정답 ①

18번
사인파 발진기에 속하는 것은?
  1. ① LC 발진기
  2. ② 멀티 바이브레이터
  3. ③ 블로킹 발진기
  4. ④ 톱니파 발생기
정답 확인

정답 ①

19번
연산증폭기 응용회로의 종류로 틀린 것은?
  1. ① 반가산기
  2. ② 가산 증폭기
  3. ③ 적분기
  4. ④ 미분기
정답 확인

정답 ①

20번
다음 중 접합용량이 역바이어스 전압에 따라 변하는 다이오 드는?
  1. ① 제너 다이오드
  2. ② 터널 다이오드
  3. ③ 쇼트키 다이오드
  4. ④ 바렉터 다이오드
정답 확인

정답 ④

21번

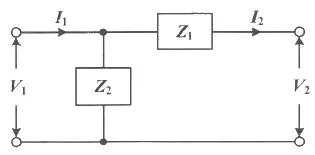

그림과 같은 회로의 임피던스 파라미터 Z22는?
철도신호기사 2019년 1회 21번 문제 그림철도신호기사 2019년 1회 21번 문제 그림
  1. ① Z1
  2. ② Z2
  3. ③ Z1 + Z2
정답 확인

정답 ③

22번
불평형 3상 전압(Va, Vb, Vc) 에 대한 영상분(V0), 정상분 (V1), 역상분(V2)을 모두 더하면?
  1. ① 0
  2. ② 1
  3. ③ Va
  4. ④ Va + 1
정답 확인

정답 ③

23번
RC직렬회로에 t=0일 때 직류전압 100V를 인가하면, 0.2초 에 흐르는 전류(mA)는? (단, R = 1000Ω, C = 50μF 이고, 커패시터의 초기충전 전하는 없다.)
  1. ① 1.83
  2. ② 1.37
  3. ③ 2.98
  4. ④ 3.25
정답 확인

정답 ①

24번
2차 선형 시불변 시스템의 전달함수 에서 ωn이 의미하는 것은?
철도신호기사 2019년 1회 24번 문제 그림
  1. ① 감쇠계수
  2. ② 비례계수
  3. ③ 고유 진동 주파수
  4. ④ 공진 주파수
정답 확인

정답 ③

25번
그림과 같은 직류회로에서 저항 R(Ω)의 값은?
철도신호기사 2019년 1회 25번 문제 그림
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ②

27번
R = 50Ω, L = 200 mH 의 직렬회로에서 주파수 50Hz의 교류전원에 의한 역률은 약 몇 % 인가?
  1. ① 62.3
  2. ② 72.3
  3. ③ 82.3
  4. ④ 92.3
정답 확인

정답 ①

28번
무한장 평행 2선 선로에 주파수 4 MHz의 전압을 가하였을 때 전압의 위상정수는 약 몇 rad/m 인가? (단, 전파속도는 3×108 m/s 이다.)
  1. ① 0.0634
  2. ② 0.0734
  3. ③ 0.0838
  4. ④ 0.0934
정답 확인

정답 ③

32번
주파수 전달함수가 인 계에서 ω = 0.1 rad/s 때의 이득(dB)과 위상각 θ(deg)는 각각 얼마인 가?
철도신호기사 2019년 1회 32번 문제 그림철도신호기사 2019년 1회 32번 문제 그림철도신호기사 2019년 1회 32번 문제 그림철도신호기사 2019년 1회 32번 문제 그림철도신호기사 2019년 1회 32번 문제 그림철도신호기사 2019년 1회 32번 문제 그림
  1. ① 20dB, 90°
  2. ② 40dB, 90°
  3. ③ -20dB, -90°
  4. ④ -40dB, -90° 33. , 인 시스템에서 상태 천이행렬(state transition matrix)을 구 하면?
정답 확인

정답 ③

34번
정상상태 응답특성과 응답의 속응성을 동시에 개선시키는 제어는?
  1. ① P제어
  2. ② PI제어
  3. ③ PD제어
  4. ④ PID제어
정답 확인

정답 ④

35번
z변환을 이용한 샘플 값 제어계가 안정하려면 특성방정식의 근의 위치가 있어야 할 위치는?
  1. ① z평면의 좌반면
  2. ② z평면의 우반면
  3. ③ z평면의 단위원 내부
  4. ④ z평면의 단위원 외부
정답 확인

정답 ③

36번
특성방정식이 s3+Ks2+2s+K+1=0으로 주어진 제어계가 안정 하기 위한 K의 범위는?
  1. ① K ＞ 0
  2. ② K ＞ 1
  3. ③ -1 ＜ K ＜ 1
  4. ④ K ＞ -1
정답 확인

정답 ②

37번
2차 제어시스템의 특성방정식이 인 경우, s가 서로 다른 2개의 실근을 가졌을 때의 제동 특성은?
철도신호기사 2019년 1회 37번 문제 그림
  1. ① 과제동
  2. ② 무제동
  3. ③ 부족제동
  4. ④ 임계제동
정답 확인

정답 ①

38번
자동제어계 구성 중 제어요소에 해당되는 것은?
  1. ① 검출부
  2. ② 조절부
  3. ③ 기준입력
  4. ④ 제어대상
정답 확인

정답 ②

41번
레일 전위가 50V인 레일의 누설저항이 100Ω·km일 때 누설 전류는 몇 A/km인가?
  1. ① 0.5
  2. ② 2
  3. ③ 5
  4. ④ 20
정답 확인

정답 ①

42번
직류 직권전동기가 전동차에 사용되는 이유는?
  1. ① 속도가 빠를 때 토크가 크다.
  2. ② 가변속도이고 토크가 작다.
  3. ③ 토크가 클 때 속도가 느리다.
  4. ④ 불변속도이고 기동 토크가 크다.
정답 확인

정답 ③

43번
전동차단기에서 전동기의 클러치 조정은 차단봉 교체시 시 행하여야 하며 전동기의 슬립전류는 몇 A 이하로 하여야 하 는가?
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ①

44번
건널목 전동차단기의 동작 제어전압 범위로 옳은 것은?
  1. ① 정격값의 0.8 ~ 1.1배로 한다.
  2. ② 정격값의 0.9 ~ 1.2배로 한다.
  3. ③ 정격값의 1.0 ~ 1.3배로 한다.
  4. ④ 정격값의 1.1 ~ 1.4배로 한다.
정답 확인

정답 ②

45번
3300V, 60Hz용 변압기의 와류손이 720W이다. 이 변압기를 2750V, 50Hz의 주파수에 사용할 때 와류손(W)은?
  1. ① 600
  2. ② 500
  3. ③ 350
  4. ④ 250
정답 확인

정답 ②

46번
고압임펄스궤도회로의 설비는 어느 궤도회로의 구성방식인 가?
  1. ① AF식
  2. ② 코드식
  3. ③ 단궤조식
  4. ④ 복궤조식
정답 확인

정답 ④

47번
변압기의 부하가 증가할 때의 현상으로 틀린 것은?
  1. ① 동손이 증가한다.
  2. ② 철손이 증가한다.
  3. ③ 온도가 상승한다.
  4. ④ 여자 전류는 변함없다.
정답 확인

정답 ②

48번
전력용 반도체 소자 중 사이리스터에 속하지 않는 것은?
  1. ① SCR
  2. ② GTO
  3. ③ Diode
  4. ④ SSS
정답 확인

정답 ③

49번
회전자 입력 10kW, 슬립 4%인 3상 유도전동기의 2차 동손 은 몇 kW 인가?
  1. ① 0.4
  2. ② 1.6
  3. ③ 4.0
  4. ④ 9.6
정답 확인

정답 ①

50번
열차의 차축에 의하여 궤도회로의 전원을 단락하였을 때 전 원장치에 과전류가 흐르는 것을 제한하고 전압을 조정하기 위해서 설치하는 것은?
  1. ① 점퍼선
  2. ② 레일본드
  3. ③ 전원장치
  4. ④ 한류장치
정답 확인

정답 ④

51번
직류전동기의 회전속도에 관한 설명으로 틀린 것은?
  1. ① 공급전압이 감소하면 회전속도도 증가한다.
  2. ② 자속이 증가하면 회전속도도 증가한다.
  3. ③ 전기자 저항이 증가하면 회전속도는 감소한다.
  4. ④ 전기자 전류가 증가하면 회전속도는 감소한다.
정답 확인

정답 ②

52번
직류전동기의 속도 제어법에서 정출력 제어에 속하는 것은?
  1. ① 전압 제어법
  2. ② 계자 제어법
  3. ③ 전기자 저항법
  4. ④ 워드 레오나드 제어법
정답 확인

정답 ②

53번
복선구간 건널목경보장치에서, 바깥쪽 궤도의 중심으로부터 통행인의 정지위치까지의 거리 5m, 선로간격 5m, 자동차길 이 15m, 안전확인에 필요한 시간 5초, 건널목횡단속도 5m/s일 때 건널목 횡단에 필요한 시간(초)은?
  1. ① 10
  2. ② 11
  3. ③ 13
  4. ④ 20
정답 확인

정답 ②

54번
전기 선로전환기의 쇄정장치에 해당되지 않는 것은?
  1. ① 동작간
  2. ② 쇄정간
  3. ③ 쇄정자
  4. ④ 마찰클러치
정답 확인

정답 ④

55번
다음 그림(도식) 기호의 명칭은?
  1. ① 삽입형 완방 계전기
  2. ② 거치형 완동 계전기
  3. ③ 거치형 유극 계전기
  4. ④ 삽입형 자기유지 계전기
정답 확인

정답 ①

56번
건널목 전동차단기에 사용하는 계전기의 특성에 관한 설명 으로 옳은 것은?
  1. ① 정격전류 62mA, 접점 수 NR2
  2. ② 정격전류 92mA, 접점 수 NR2
  3. ③ 정격전류 62mA, 접점 수 NR3
  4. ④ 정격전류 92mA, 접점 수 NR3
정답 확인

정답 ④

57번
신호용 계전기 접점에 대한 설명으로 틀린 것은?
  1. ① C는 공통 접점
  2. ② N은 정위 또는 여자 접점
  3. ③ R은 반위 또는 무여자 접점
  4. ④ N은 가동 접점, C는 고정 접점
정답 확인

정답 ④

58번
교류 NS형 전기선로전환기 장치 내부에 없는 것은?
  1. ① 제어 계전기
  2. ② 회로 제어기
  3. ③ 전철제어 계전기
  4. ④ 유도 전동기
정답 확인

정답 ③

59번
건널목 단선 궤도회로방식에서 평상시 동작 상태에 있는 계 전기가 아닌 것은?
  1. ① R1
  2. ② APR
  3. ③ BPR
  4. ④ SLR
정답 확인

정답 ④

60번
건널목 제어유니트의 전원부 정격특성 중 균등 충전전압은?
  1. ① 1.2 V/Cell
  2. ② 1.6 V/Cell
  3. ③ 2 V/Cell
  4. ④ 2.4 V/Cell
정답 확인

정답 ④

61번
건널목 지장물검지장치에서 수광기와 발광기 간의 거리 상 한치(m)는?
  1. ① 30
  2. ② 35
  3. ③ 40
  4. ④ 45
정답 확인

정답 ③

62번
열차자동제어장치(ATC)는 속도정보와 열차운행과 관련된 정 보를 연속, 불연속으로 전송하기위한 장치이다. 다음 중 불 연속으로 전송되는 정보가 아닌 것은?
  1. ① 실제운행 속도와 허용 속도의 비교 검토 정보 제공
  2. ② 양방향 운전을 허용하기 위한 운행방향 변경
  3. ③ 터널 진 출입시 차량 내 기밀장치 동작
  4. ④ 절대 정지구간 제어
정답 확인

정답 ①

63번
열차운행 진로 내의 선로전환기가 열차 도착 전에 해정될 수 있는 선로전환기를 쇄정시키는데 알맞은 쇄정법은?
  1. ① 진로구분쇄정
  2. ② 접근쇄정
  3. ③ 시간쇄정
  4. ④ 철사쇄정
정답 확인

정답 ③

64번
신호기의 확인거리로 옳은 것은?
  1. ① 수신호등 : 600m 이상
  2. ② 원방신호기 : 200m 이상
  3. ③ 유도신호기 : 500m 이상
  4. ④ 진로표시기 : 주신호용 250m 이상
정답 확인

정답 ②

65번
선로전환기의 정ㆍ반위 결정법 중 옳은 것은?
  1. ① 본선과 측선의 경우 본선 방향이 반위
  2. ② 탈선 선로전환기는 탈선하는 방향이 반위
  3. ③ 본선과 안전측선의 경우 본선이 정위
  4. ④ 본선과 본선의 경우 주요한 방향이 정위
정답 확인

정답 ④

66번
전자연동장치(SSI) 중 신호의 기본연동을 관리하는 컴퓨터 모듈은?
  1. ① 조작판처리모듈
  2. ② 다중처리모듈
  3. ③ 진단모듈
  4. ④ 선로변기능모듈
정답 확인

정답 ②

67번
자동진로제어장치(PRC)의 진로 제어 구조로 볼 수 없는 것 은?
  1. ① 열차 추적
  2. ② DIA 관리
  3. ③ 고장구간 판정
  4. ④ 진로 제어
정답 확인

정답 ③

68번
궤도회로 기능의 양부를 판단할 목적으로 궤도회로 내의 임 의의 레일 사이를 저항으로 단락하여 궤도계전기의 여자상 태를 시험하는 것은?
  1. ① 단락 저항
  2. ② 단락 감도
  3. ③ 단락 계수
  4. ④ 단락 임피던스
정답 확인

정답 ②

69번
고속철도신호 안전설비 차축온도검지장치에 대한 설명으로 거리가 먼 것은?
  1. ① 차축온도검지장치 설치간격은 40km로 한다.
  2. ② 차축 검지기는 레일의 내측에 설치한다.
  3. ③ 차축온도 측정용 센서는 레일의 외측에 설치한다.
  4. ④ 전자랙은 궤도의 방향에 따라 주소를 정확히 설정한다.
정답 확인

정답 ①

71번
장내신호기를 설치할 때 가장 바깥쪽 선로전환기가 열차에 대하여 배향이 되는 경우 또는 선로의 교차가 있을 때 이에 부대하는 차량접촉한계표지에서 몇 m 이상의 간격을 두어 야 하는가?
  1. ① 5
  2. ② 10
  3. ③ 30
  4. ④ 60
정답 확인

정답 ④

72번
폐색취급시간 2분, 선로이용률 0.5, 역 사이의 평균 열차운 행시간이 4분일 때 단선구간의 선로용량은?
  1. ① 120
  2. ② 220
  3. ③ 320
  4. ④ 420
정답 확인

정답 ①

73번
ATS 지상자 공진주파수 f0 = 800 Hz, 주파수 밴드폭 BW(Bandwidth) = 200Hz일 경우 ATS 지상자의 선택도는?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ④

74번
건널목 보안장치의 경보기와 전동차단기를 병설하고자 한 다. 경보기의 설치위치는 내측궤도 중심에서 몇 m 위치에 설치하여야 하는가?
  1. ① 2.5
  2. ② 3.5
  3. ③ 4.0
  4. ④ 4.5
정답 확인

정답 ②

75번
MJ81형 전기선로전환기에서 텅레일 전환에 따른 분기기의 전환력은 몇 daN을 초과하지 않아야 하는가?
  1. ① 50
  2. ② 150
  3. ③ 400
  4. ④ 600
정답 확인

정답 ③

76번
ATS 지상자를 설치할 때 가드 레일과의 간격은 몇 mm 이 상 이격하여야 하는가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ④

77번
연동 도표 기재사항으로 거리가 먼 것은?
  1. ① 출발점 및 도착점의 취급버튼
  2. ② 접근 또는 보류쇄정
  3. ③ 신호기 명칭
  4. ④ 전원공급장치의 종류
정답 확인

정답 ④

78번
경부고속선 분기기에 설치된 MJ81형 전기선로전환기에 관 한 내용으로 틀린 것은?
  1. ① 사용전원은 3상 교류 380V 또는 단상 교류 220V 이다.
  2. ② 사용전원이 교류 380V 이고 부하가 200kg 일 때 정격전 류는 7A 이하이다.
  3. ③ 최대동정은 260mm 이다.
  4. ④ 전동기의 절연등급은 F종 절연이다.
정답 확인

정답 ②

79번
고전압 임펄스 궤도회로장치의 구성기기가 아닌 것은?
  1. ① 임피던스본드
  2. ② 전압안정기
  3. ③ 수신기
  4. ④ 동조유니트
정답 확인

정답 ④

80번
전철 쇄정 계전기를 나타낸 기호는?
  1. ① WLR
  2. ② WR
  3. ③ ZR
  4. ④ KR 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
