공조냉동기계기사 2022년 2회 기출문제

2022-04-24 시행 · 73문항

이 회차 문제 풀기 →
2번
난방방식 종류별 특징에 대한 설명으로 틀린 것은?
  1. ① 저온 복사난방 중 바닥 복사난방은 특히 실내기온의 온도 분포가 균일하다.
  2. ② 온풍난방은 공장과 같은 난방에 많이 쓰이고 설비비가 싸 며 예열시간이 짧다.
  3. ③ 온수난방은 배관부식이 크고 워밍업 시간이 증기난방보다 짧으며 관의 동파 우려가 있다.
  4. ④ 증기난방은 부하변동에 대응한 조절이 곤란하고 실온분포 가 온수난방보다 나쁘다.
정답 확인

정답 ③

3번
덕트의 경로 중 단면적이 확대되었을 경우 압력변화에 대한 설명으로 틀린 것은?
  1. ① 전압이 증가한다.
  2. ② 동압이 감소한다.
  3. ③ 정압이 증가한다.
  4. ④ 풍속은 감소한다.
정답 확인

정답 ①

4번
건축의 평면도를 일정한 크기의 격자로 나누어서 이 격자의 구획내에 취출구, 흡입구, 조명, 스프링클러 등 모든 필요한 설비요소를 배치하는 방식은?
  1. ① 모듈방식
  2. ② 셔터방식
  3. ③ 평커루버 방식
  4. ④ 클래스 방식
정답 확인

정답 ①

5번
습공기의 가습 방법으로 가장 거리가 먼 것은?
  1. ① 순환수를 분무하는 방법
  2. ② 온수를 분무하는 방법
  3. ③ 수증기를 분무하는 방법
  4. ④ 외부공기를 가열하는 방법
정답 확인

정답 ④

6번
공기조화설비를 구성하는 열운반장치로서 공조기에 직접 연 결되어 사용하는 펌프로 가장 거리가 먼 것은?
  1. ① 냉각수 펌프
  2. ② 냉수 순환펌프
  3. ③ 온수 순환펌프
  4. ④ 응축수(진공) 펌프
정답 확인

정답 ①

7번
저압 증기난방 배관에 대한 설명으로 옳은 것은?
  1. ① 하향공급식의 경우에는 상향공급식의 경우보다 배관경이 커야 한다.
  2. ② 상향공급식의 경우에는 하향공급식의 경우보다 배관경이 커야 한다.
  3. ③ 상향공급식이나 하향공급식은 배관경과 무관하다.
  4. ④ 하향공급식의 경우 상향공급식보다 워터해머를 일으키기 쉬운 배관법이다.
정답 확인

정답 ②

8번
현열만을 가하는 경우로 500m3/h의 건구온도(t1) 5℃, 상대습 도( ) 80%인 습공기를 공기 가열기로 가열하여 건구온 도(t2) 43℃, 상대습도( ) 8%인 가열공기를 만들고자 한 다. 이 때 필요한 열량(kW)은 얼마인가? (단, 공기의 비열은 1.01 kJ/kg·℃, 공기의 밀도는 1.2 kg/m3 이다.)
공조냉동기계기사 2022년 2회 8번 문제 그림공조냉동기계기사 2022년 2회 8번 문제 그림
  1. ① 3.2
  2. ② 5.8
  3. ③ 6.4
  4. ④ 8.7
정답 확인

정답 ③

9번
다음 중 열전도율(W/m·℃)이 가장 작은 것은?
  1. ① 납
  2. ② 유리
  3. ③ 얼음
  4. ④ 물
정답 확인

정답 ④

10번

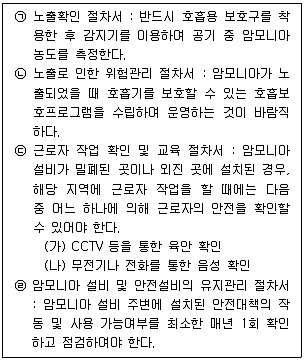

아래 표는 암모니아 냉매설비 운전을 위한 안전관리 절차서 에 대한 설명이다. 이 중 틀린 내용은?
공조냉동기계기사 2022년 2회 10번 문제 그림
  1. ① ㉠
  2. ② ㉡
  3. ③ ㉢
  4. ④ ㉣
정답 확인

정답 ④

11번
외기에 접하고 있는 벽이나 지붕으로부터의 취득 열량은 건 물 내외의 온도차에 의해 전도의 형식으로 전달된다. 그러 나 외벽의 온도는 일사에 의한 복사열의 흡수로 외기온도보 다 높게 되는데 이 온도를 무엇이라고 하는가?
  1. ① 건구온도
  2. ② 노점온도
  3. ③ 상당외기온도
  4. ④ 습구온도
정답 확인

정답 ③

12번
보일러의 스케일 방지방법으로 틀린 것은?
  1. ① 슬러지는 적절한 분출로 제거한다.
  2. ② 스케일 방지 성분인 칼슘의 생성을 돕기 위해 경도가 높 은 물을 보일러수로 활용한다.
  3. ③ 경수연화장치를 이용하여 스케일 생성을 방지한다.
  4. ④ 인산염을 일정농도가 되도록 투입한다.
정답 확인

정답 ②

13번
습공기 선도상의 상태변화에 대한 설명으로 틀린 것은?
공조냉동기계기사 2022년 2회 13번 문제 그림
  1. ① 5 → 1 : 가습
  2. ② 5 → 2 : 현열냉각
  3. ③ 5 → 3 : 냉각가습
  4. ④ 5 → 4 : 가열감습
정답 확인

정답 ③

14번
다음 중 보온, 보냉, 방로의 목적으로 덕트 전체를 단열해야 하는 것은?
  1. ① 급기 덕트
  2. ② 배기 덕트
  3. ③ 외기 덕트
  4. ④ 배연 덕트
정답 확인

정답 ①

15번
어느 건물 서편의 유리 면적이 40m2 이다. 안쪽에 크림색의 베네시언 블라인드를 설치한 유리면으로부터 침입하는 열량 (kW)은 얼마인가? (단, 외기 33℃, 실내공기 27℃, 유리는 1중이며, 유리의 열통과율은 5.9 W/m2·℃, 유리창의 복사량 (Igr)은 608 W/m2, 차폐계수는 0.56 이다.)
  1. ① 15.0
  2. ② 13.6
  3. ③ 3.6
  4. ④ 1.4
정답 확인

정답 ①

16번
T.A.B 수행을 위한 계측기기의 측정위치로 가장 적절하지 않은 것은?
  1. ① 온도 측정 위치는 증발기 및 응축기의 입·출구에서 최대 한 가까운 곳으로 한다.
  2. ② 유량 측정 위치는 펌프의 출구에서 가장 가까운 곳으로 한다.
  3. ③ 압력 측정 위치는 입·출구에 설치된 압력계용 탭에서 한 다.
  4. ④ 배기가스 온도 측정 위치는 연소기의 온도계 설치 위치 또는 시료 채취 출구를 이용한다.
정답 확인

정답 ②

17번
난방부하가 7559.5W인 어떤 방에 대해 온수난방을 하고자 한다. 방열기의 상당방열면적(m2)은 얼마인가? (단, 방열량 은 표준방열량으로 한다.)
  1. ① 6.7
  2. ② 8.4
  3. ③ 10.2
  4. ④ 14.4
정답 확인

정답 ④

18번
에어와셔 내에서 물을 가열하지도 냉각하지도 않고 연속적 으로 순환 분무시키면서 공기를 통과시켰을 때 공기의 상태 변화는 어떻게 되는가?
  1. ① 건구온도는 높아지고, 습구온도는 낮아진다.
  2. ② 절대온도는 높아지고, 습구온도는 높아진다.
  3. ③ 상대습도는 높아지고, 건구온도는 낮아진다.
  4. ④ 건구온도는 높아지고, 상대습도는 낮아진다.
정답 확인

정답 ③

19번
크기에 비해 전열면적이 크므로 증기발생이 빠르고, 열효율 도 좋지만 내부청소가 곤란하므로 양질의 보일러 수를 사용 할 필요가 있는 보일러는?
  1. ① 입형 보일러
  2. ② 주철제 보일러
  3. ③ 노통 보일러
  4. ④ 연관 보일러
정답 확인

정답 ④

20번
온수난방과 비교하여 증기난방에 대한 설명으로 옳은 것은?
  1. ① 예열시간이 짧다.
  2. ② 실내온도의 조절이 용이하다.
  3. ③ 방열기 표면의 온도가 낮아 쾌적한 느낌을 준다.
  4. ④ 실내에서 상하온도차가 작으며, 방열량의 제어가 다른 난방에 비해 쉽다.
정답 확인

정답 ①

21번
공기압축기에서 입구 공기의 온도와 압력은 각각 27℃, 100kPa 이고, 체적유량은 0.01m3/s 이다. 출구에서 압력이 400kPa이고, 이 압축기의 등엔트로피 효율이 0.8일 때, 압 축기의 소요 동력(kW)은 얼마인가? (단, 공기의 정압비열과 기체상수는 각각 1 kJ/(kg·K), 0.287 kJ/(kg·K)이고, 비열비 는 1.4 이다.)
  1. ① 0.9
  2. ② 1.7
  3. ③ 2.1
  4. ④ 3.8
정답 확인

정답 ③

22번

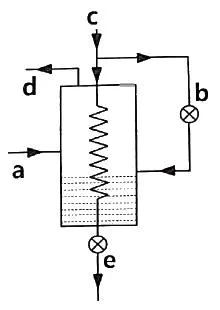

다음은 2단압축 1단팽창 냉동장치의 중간냉각기를 나타낸 것이다. 각 부에 대한 설명으로 틀린 것은?
공조냉동기계기사 2022년 2회 22번 문제 그림
  1. ① a의 냉매관은 저단압축기에서 중간냉각기로 냉매가 유입 되는 배관이다.
  2. ② b는 제1(중간냉각기 앞)팽창밸브이다.
  3. ③ d부분의 냉매증기온도는 a부분의 냉매 증기온도보다 낮 다.
  4. ④ a와 c의 냉매 순환량은 같다.
정답 확인

정답 ④

23번
흡수식 냉동기의 냉매와 흡수제 조합으로 가장 적절한 것 은?
  1. ① 물(냉매) - 프레온(흡수제)
  2. ② 암모니아(냉매) - 물(흡수제)
  3. ③ 메틸아민(냉매) - 황산(흡수제)
  4. ④ 물(냉매) - 디메틸에테르(흡수제)
정답 확인

정답 ②

24번
견고한 밀폐 용기 안에 공기가 압력 100kPa, 체적 1m3, 온 도 20℃ 상태로 있다. 이 용기를 가열하여 압력이 150kPa 이 되었다. 최종상태의 온도와 가열량은 각각 얼마인가? (단, 공기는 이상기체이며, 공기의 정적비열은 0.717 kJ/(kg·K), 기체상수는 0.287 kJ/(kg·K) 이다.)
  1. ① 303.2K, 117.8kJ
  2. ② 303.2K, 124.9kJ
  3. ③ 439.7K, 117.8kJ
  4. ④ 439.7K, 124.9kJ
정답 확인

정답 ④

25번
밀폐계에서 기체의 압력이 500kPa로 일정하게 유지되면서 체적이 0.2m3에서 0.7m3로 팽창하였다. 이 과정 동안에 내 부에너지의 증가가 60kJ 이라면 계가 한 일(kJ)은 얼마인 가?
  1. ① 450
  2. ② 310
  3. ③ 250
  4. ④ 150
정답 확인

정답 ③

27번
증발기에 대한 설명으로 틀린 것은?
  1. ① 냉각실 온도가 일정한 경우, 냉각실 온도와 증발기내 냉 매 증발온도의 차이가 작을수록 압축기 효율은 좋다.
  2. ② 동일조건에서 건식 증발기는 만액식 증발기에 비해 충전 냉매량이 적다.
  3. ③ 일반적으로 건식 증발기 입구에서의 냉매의 증기가 액냉 매에 섞여있고, 출구에서 냉매는 과열도를 갖는다.
  4. ④ 만액식 증발기에서는 증발기 내부에 윤활유가 고일 염려 가 없어 윤활유를 압축기로 보내는 장치가 필요하지 않 다.
정답 확인

정답 ④

28번
다음 중 압력 값이 다른 것은?
  1. ① 1 mAq
  2. ② 73.56 mmHg
  3. ③ 0.98 N/cm2
  4. ④ 980.665 Pa
정답 확인

정답 ③

29번
냉동기에서 고압의 액체냉매와 저압의 흡입증기를 서로 열 교환 시키는 열교환기의 주된 설치 목적은?
  1. ① 압축기 흡입증기 과열도를 낮추어 압축 효율을 높이기 위함
  2. ② 일종의 재생 사이클을 만들기 위함
  3. ③ 냉매액을 과냉시켜 플래시 가스 발생을 억제하기 위함
  4. ④ 이원냉동 사이클에서의 캐스케이드 응축기를 만들기 위 함
정답 확인

정답 ③

30번
피스톤-실린더 시스템에 100kPa 의 압력을 갖는 1kg의 공 기가 들어있다. 초기 체적은 0.5m3이고, 이 시스탬에 온도 가 일정한 상태에서 열을 가하여 부피가 1.0m3이 되었다. 이 과정 중 시스템에 가해진 열량(kJ)은 얼마인가?
  1. ① 30.7
  2. ② 34.7
  3. ③ 44.8
  4. ④ 50.0
정답 확인

정답 ②

31번
다음 조건을 이용하여 응축기 설계시 1RT(3.86kW)당 응축 면적(m2)은 얼마인가? (단, 온도차는 산술평균온도차를 적용 한다.)
공조냉동기계기사 2022년 2회 31번 문제 그림
  1. ① 1.25
  2. ② 0.96
  3. ③ 0.74
  4. ④ 0.45
정답 확인

정답 ②

32번
역카르노 사이클로 300K와 240K 사이에서 작동하고 있는 냉동기가 있다. 이 냉동기의 성능계수는 얼마인가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ②

33번
체적 2500L인 탱크에 압력 294kPa, 온도 10℃의 공기가 들 어 있다. 이 공기를 80℃까지 가열하는데 필요한 열량(kJ)은 얼마인가? (단, 공기의 기체상수는 0.287 kJ/(kg·K), 정적비 열은 0.717 kJ/(kg·K) 이다.)
  1. ① 408
  2. ② 432
  3. ③ 454
  4. ④ 469
정답 확인

정답 ③

34번

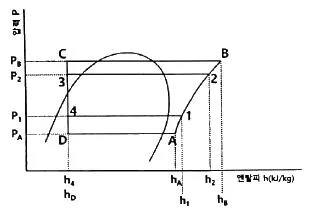

다음 그림은 냉동사이클을 압력-엔탈피(P-h) 선도에서 나타 낸 것이다. 다음 설명 중 옳은 것은/
공조냉동기계기사 2022년 2회 34번 문제 그림
  1. ① 냉동사이클이 1-2-3-4-1에서 1-B-C-4-1로 변하는 경 우 냉매 1kg당 압축일의 증가는 (hB-h1) 이다.
  2. ② 냉동사이클이 1-2-3-4-1에서 1-B-C-4-1로 변하는 경 우 성적계수는 [(h1-h4)/(h2-h1)]에서 [(h1-h4)/(hB-h1)] 로 된다.
  3. ③ 냉동사이클이 1-2-3-4-1에서 A-2-3-D-A로 변하는 경 우 증발압력이 P1에서 PA로 낮아져 압축비는 (P2/P1)에서 (P1/PA)로 된다.
  4. ④ 냉동사이클이 1-2-3-4-1에서 A-2-3-D-A로 변하는 경 우 냉동효과는 (h1-h4)에서 (hA-h4)로 감소하지만, 압축 기 흡입증기의 비체적은 변하지 않는다.
정답 확인

정답 ②

35번
다음 중 증발기 내 압력을 일정하게 유지하기 위해 설치하 는 팽창장치는?
  1. ① 모세관
  2. ② 정압식 자동 팽창밸브
  3. ③ 플로트식 팽창밸브
  4. ④ 수동식 팽창밸브
정답 확인

정답 ②

36번
외기온도 –5℃, 실내온도 18℃, 실내습도 70% 일 때, 벽 내 면에서 결로가 생기지 않도록 하기 위해서는 내·외기 대류 와 벽의 전도를 포함하여 전체 벽의 열통과율(W/(m2·K))은 얼마 이하이어야 하는가? (단, 실내공기 18℃,70% 일 때 노 점온도는 12.5℃이며, 벽의 내면 열전달률은 7 W/(m2·K) 이 다.)
  1. ① 1.91
  2. ② 1.83
  3. ③ 1.76
  4. ④ 1.67
정답 확인

정답 ④

37번
다음 이상기체에 대한 설명으로 옳은 것은?
  1. ① 이상기체의 내부에너지는 압력이 높아지면 증가한다.
  2. ② 이상기체의 내부에너지는 온도만의 함수이다.
  3. ③ 이상기체의 내부에너지는 항상 일정하다.
  4. ④ 이상기체의 내부에너지는 온도와 무관하다.
정답 확인

정답 ②

38번
다음 중 냉매를 사용하지 않는 냉동장치는?
  1. ① 열전 냉동장치
  2. ② 흡수식 냉동장치
  3. ③ 교축팽창식 냉동장치
  4. ④ 증기압축식 냉동장치
정답 확인

정답 ①

39번
냉동장치의 냉동능력이 38.8kW, 소요동력이 10kW 이었다. 이 때 응축기 냉각수의 입·출구 온도차가 6℃, 응축온도와 냉각수 온도와의 평균온도차가 8℃ 일 때, 수냉식 응축기의 냉각수량(L/min)은 얼마인가? (단, 물의 정압비열은 4.2 kJ/(kg·℃)이다.)
  1. ① 126.1
  2. ② 116.2
  3. ③ 97.1
  4. ④ 87.1
정답 확인

정답 ②

40번
열과 일에 대한 설명으로 옳은 것은?
  1. ① 열역학적 과정에서 열과 일은 모두 경로에 무관한 상태 함수로 나타낸다.
  2. ② 일과 열의 단위는 대표적으로 Watt(W)를 사용한다.
  3. ③ 열역학 제1법칙은 열과 일의 방향성을 제시한다.
  4. ④ 한 사이클 과정을 지나 원래 상태로 돌아왔을 때 시스템 에 가해진 전체 열량은 시스템이 수행한 전체 일의 양과 같다.
정답 확인

정답 ④

41번
산업안전보건법령상 냉동·냉장 창고시설 건설공사에 대한 유해위험방지계획서를 제출해야 하는 대상시설의 연면적 기 준은 얼마인가?
  1. ① 3천제곱미터 이상
  2. ② 4천제곱미터 이상
  3. ③ 5천제곱미터 이상
  4. ④ 6천제곱미터 이상
정답 확인

정답 ③

42번
기계설비법령에 따른 기계설비의 착공 전 확인과 사용 전 검사의 대상 건축물 또는 시설물에 해당하지 않는 것은?
  1. ① 연면적 1만 제곱미터 이상인 건축물
  2. ② 목욕장으로 사용되는 바닥면적 합계가 500제곱미터 이상 인 건축물
  3. ③ 기숙사로 사용되는 바닥면적 합계가 1천제곱미터 이상인 건축물
  4. ④ 판매시설로 사용되는 바닥면적 합계가 3천제곱미터 이상 인 건축물
정답 확인

정답 ③

43번
고압가스안전관리법령에 따라 “냉매로 사용되는 가스 등 대 통령령으로 정하는 종류의 고압가스”는 품질기준으로 고시 하여야 하는데, 목적 또는 용량에 따라 고압가스에서 제외 될 수 있다. 이러한 제외 기준에 해당되는 경우로 모두 고 른 것은?
  1. ① 가, 나
  2. ② 가, 다
  3. ③ 나, 다
  4. ④ 가, 나, 다
정답 확인

정답 ①

44번
고압가스안전관리법령에 따라 일체형 냉동기의 조건으로 틀 린 것은?
  1. ① 냉매설비 및 압축기용 원동기가 하나의 프레임 위에 일 체로 조립된 것
  2. ② 냉동설비를 사용할 때 스톱밸브 조작이 필요한 것
  3. ③ 응축기 유닛 및 증발유닛이 냉매배관으로 연결된 것으로 하루 냉동능력이 20톤 미만인 공조용 패키지에어콘
  4. ④ 사용장소에 분할 반입하는 경우에는 냉매설비에 용접 또 는 절단을 수반하는 공사를 하지 않고 재조립하여 냉동 제조용으로 사용할 수 있는 것
정답 확인

정답 ②

45번
기계설비법령에 따라 기계설비성능점검업자는 기계설비성능 점검업의 등록한 사항 중 대통령령으로 정하는 사항이 변경 된 경우에는 변경등록을 하여야 한다. 만약 변경등록을 정 해진 기간 내 못한 경우 1차 위반 시 받게 되는 행정처분 기준은?
  1. ① 등록취소
  2. ② 업무정지 2개월
  3. ③ 업무정지 1개월
  4. ④ 시정명령
정답 확인

정답 ④

46번
엘리베이터용 전동기의 필요 특성으로 틀린 것은?
  1. ① 소음이 작아야 한다.
  2. ② 기동 토크가 작아야 한다.
  3. ③ 회전부분의 관성모멘트가 작아야 한다.
  4. ④ 가속도의 변화비율이 일정 값이 되어야 한다.
정답 확인

정답 ②

47번
다음은 직류전동기의 토크특성을 나타내는 그래프이다. (A), (B), (C), (D) 에 알맞은 것은?
공조냉동기계기사 2022년 2회 47번 문제 그림
  1. ① (A) : 직권발전기, (B) : 가동복권발전기, (C) : 분권발전기, (D) : 차동복권발전기
  2. ② (A) : 분권발전기, (B) : 직권발전기, (C) : 가동복권발전기, (D) : 차동복권발전기
  3. ③ (A) : 직권발전기, (B) : 분권발전기, (C) : 가동복권발전기, (D) : 차동복권발전기
  4. ④ (A) : 분권발전기, (B) : 가동복권발전기, (C) : 직권발전기, (D) : 차동복권발전기
정답 확인

정답 ①

48번
서보전동기는 서보기구의 제어계 중 어떤 기능을 담당하는 가?
  1. ① 조작부
  2. ② 검출부
  3. ③ 제어부
  4. ④ 비교부
정답 확인

정답 ①

50번
10kVA 의 단상 변압기 2대로 V결선하여 공급할 수 있는 최 대 3상 전력은 약 몇 kVA 인가?
  1. ① 20
  2. ② 17.3
  3. ③ 10
  4. ④ 8.7
정답 확인

정답 ②

51번
교류에서 역률에 관한 설명으로 틀린 것은?
공조냉동기계기사 2022년 2회 51번 문제 그림
  1. ① 역률은 로 계산할 수 있다.
  2. ② 역률을 이용하여 교류전력의 효율을 알 수 있다.
  3. ③ 역률이 클수록 유효전력보다 무효전력이 커진다.
  4. ④ 교류회로의 전압과 전류의 위상차에 코사인(cos)을 취한 값이다.
정답 확인

정답 ③

54번
R=8Ω, XL=2Ω, XC=8Ω의 직렬회로에 100V의 교류전압을 가 할 때, 전압과 전류의 위상 관계로 옳은 것은?
  1. ① 전류가 전압보다 약 37° 뒤진다.
  2. ② 전류가 전압보다 약 37° 앞선다.
  3. ③ 전류가 전압보다 약 43° 뒤진다.
  4. ④ 전류가 전압보다 약 43° 앞선다.
정답 확인

정답 ②

55번
역률이 80%이고, 유효전력이 80kW 일 때, 피상전력(kVA) 은?
  1. ① 100
  2. ② 120
  3. ③ 160
  4. ④ 200
정답 확인

정답 ①

56번
직류전압, 직류전류, 교류전압 및 저항 등을 측정할 수 있는 계측기기는?
  1. ① 검전기
  2. ② 검상기
  3. ③ 메거
  4. ④ 회로시험기
정답 확인

정답 ④

57번
자장 안에 놓여 있는 도선에 전류가 흐를 때 도선이 받는 힘은 F = BIℓsinθ(N)이다. 이것을 설명하는 법칙과 응용기 기가 알맞게 짝지어진 것은?
  1. ① 플레밍의 오른손법칙 - 발전기
  2. ② 플레밍의 왼손법칙 - 전동기
  3. ③ 플레밍의 왼손법칙 - 발전기
  4. ④ 플레밍의 오른손법칙 – 전동기
정답 확인

정답 ②

59번
전압을 인가하여 전동기가 동작하고 있는 동안에 교류전류 를 측정할 수 있는 계기는?
  1. ① 후크 미터(클램프 메타)
  2. ② 회로시험기
  3. ③ 절연저항계
  4. ④ 어스 테스터
정답 확인

정답 ①

60번
그림과 같은 단자 1, 2 사이의 계전기접점회로 논리식은?
공조냉동기계기사 2022년 2회 60번 문제 그림
  1. ① {(a+b)d+c}e
  2. ② {(ab+c)d}+e
  3. ③ {(a+b)c+d}e
  4. ④ (ab+d)c+e
정답 확인

정답 ③

61번
배수 배관이 막혔을 때 이것을 점검, 수리하기 위해 청소구 를 설치하는데, 다음 중 설치 필요 장소로 적절하지 않은 곳은?
  1. ① 배수 수평 주관과 배수 수평 분기관의 분기점에 설치
  2. ② 배수관이 45° 이상의 각도로 방향을 전환하는 곳에 설치
  3. ③ 길이가 긴 수평 배수관인 경우 관경이 100A 이하일 때 5m 마다 설치
  4. ④ 배수 수직관의 제일 밑 부분에 설치
정답 확인

정답 ③

62번
증기와 응축수의 온도 차이를 이용하여 응축수를 배출하는 트랩은?
  1. ① 버킷 트랩
  2. ② 디스크 트랩
  3. ③ 벨로즈 트랩
  4. ④ 플로트 트랩
정답 확인

정답 ③

63번
정압기의 종류 중 구조에 따라 분류할 때 아닌 것은?
  1. ① 피셔식 정압기
  2. ② 액셜 플로우식 정압기
  3. ③ 가스미터식 정압기
  4. ④ 레이놀드식 정압기
정답 확인

정답 ③

64번
슬리브 신축 이음쇠에 대한 설명으로 틀린 것은?
  1. ① 신축량이 크고 신축으로 인한 응력이 생기지 않는다.
  2. ② 직선으로 이음하므로 설치 공간이 루프형에 비하여 적 다.
  3. ③ 배관에 곡선부가 있어도 파손이 되지 않는다.
  4. ④ 장시간 사용 시 패킹의 마모로 누수의 원인이 된다.
정답 확인

정답 ③

65번
간접 가열 급탕법과 가장 거리가 먼 장치는?
  1. ① 증기 사일렌서
  2. ② 저탕조
  3. ③ 보일러
  4. ④ 고가수조
정답 확인

정답 ①

66번
강관의 종류와 KS 규격 기호가 바르게 짝지어진 것은?
  1. ① 배관용 탄소강관 : SPA
  2. ② 저온배관용 탄소강관 : SPPT
  3. ③ 고압배관용 탄소강관 : SPTH
  4. ④ 압력배관용 탄소강관 : SPPS
정답 확인

정답 ④

67번
폴리에틸렌 배관의 접합방법이 아닌 것은?
  1. ① 기볼트 접합
  2. ② 용착 슬리브 접합
  3. ③ 인서트 접합
  4. ④ 테이퍼 접합
정답 확인

정답 ①

69번
증기보일러 배관에서 환수관의 일부가 파손된 경우 보일러 수의 유출로 안전수위 이하가 되어 보일러 수가 빈 상태로 되는 것을 방지하기 위해 하는 접속법은?
  1. ① 하트포드 접속법
  2. ② 리프트 접속법
  3. ③ 스위블 접속법
  4. ④ 슬리브 접속법
정답 확인

정답 ①

70번
도시가스 입상배관의 관 지름이 20mm 일 때 움직이지 않 도록 몇 m 마다 고정 장치를 부착해야 하는가?
  1. ① 1m
  2. ② 2m
  3. ③ 3m
  4. ④ 4m
정답 확인

정답 ②

71번
증기난방 배관 시공법에 대한 설명으로 틀린 것은?
  1. ① 증기주관에서 지관을 분기하는 경우 관의 팽창을 고려하 여 스위블 이음법으로 한다.
  2. ② 진공환수식 배관의 증기주관은 1/100~1/200 선상향 구 배로 한다.
  3. ③ 주형방열기는 일반적으로 벽에서 50~60mm 정도 떨어 지게 설치한다.
  4. ④ 보일러 주변의 배관방법에서는 증기관과 환수관 사이에 밸러스관을 달고, 하트포드 접속법을 사용한다.
정답 확인

정답 ②

72번
급수배관에서 수격현상을 방지하는 방법으로 가장 적절한 것은?
  1. ① 도피관을 설치하여 옥상탱크에 연결한다.
  2. ② 수압관을 갑자기 높인다.
  3. ③ 밸브나 수도꼭지를 갑자기 열고 닫는다.
  4. ④ 급폐쇄형 밸브 근처에 공기실을 설치한다.
정답 확인

정답 ④

73번
홈이 만들어진 관 또는 이음쇠에 고무링을 삽입하고 그 위 에 하우징(housing)을 덮어 볼트와 너트로 죄는 이음방식 은?
  1. ① 그루브 이음
  2. ② 그립 이음
  3. ③ 플레어 이음
  4. ④ 플랜지 이음
정답 확인

정답 ①

74번
90℃의 온수 2000kg/h을 필요로 하는 간접가열식 급탕탱크 에서 가열관의 표면적(m2)은 얼마인가? (단, 급수의 온도 10℃, 급수의 비열은 4.2 kJ/kg·K, 가열관으로 사용할 동관 의 전열량은 1.28 kW/m2·℃, 증기의 온도는 110℃ 이며 전 열효율은 80% 이다.)
  1. ① 2.92
  2. ② 3.03
  3. ③ 3.72
  4. ④ 4.07
정답 확인

정답 ②

75번
급수배관에서 크로스 커넥션을 방지하기 위하여 설치하는 기구는?
  1. ① 체크밸브
  2. ② 워터햄머 어레스터
  3. ③ 신축이음
  4. ④ 버큠브레이커
정답 확인

정답 ④

76번
아래 강관 표시방법 중 “S – H”의 의미로 옳은 것은?
공조냉동기계기사 2022년 2회 76번 문제 그림
  1. ① 강관의 종류
  2. ② 제조회사명
  3. ③ 제조방법
  4. ④ 제품표시
정답 확인

정답 ③

77번
냉풍 또는 온풍을 만들어 각 실로 송풍하는 공기조화 장치 의 구성 순서로 옳은 것은?
  1. ① 공기여과기 → 공기가열기 → 공기가습기 → 공기냉각기
  2. ② 공기가열기 → 공기여과기 → 공기냉각기 → 공기가습기
  3. ③ 공기여과기 → 공기가습기 → 공기가열기 → 공기냉각기
  4. ④ 공기여과기 → 공기냉각기 → 공기가열기 → 공기가습기
정답 확인

정답 ④

78번
롤러 서포트를 사용하여 배관을 지지하는 주된 이유는?
  1. ① 신축 허용
  2. ② 부식 방지
  3. ③ 진동 방지
  4. ④ 해체 용이
정답 확인

정답 ①

79번
배관의 끝을 막을 때 사용하는 이음쇠는?
  1. ① 유니언
  2. ② 니플
  3. ③ 플러그
  4. ④ 소켓
정답 확인

정답 ③

80번
다음 보온재 중 안전사용온도가 가장 낮은 것은?
  1. ① 규조토
  2. ② 암면
  3. ③ 펄라이트
  4. ④ 발포 폴리스티렌 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2022년 1회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
