공조냉동기계기사 2016년 2회 기출문제

2016-08-21 시행 · 96문항

이 회차 문제 풀기 →
1번
다음 중 단열과정과 정적과정만으로 이루어진 사이클(cycle) 은?
  1. ① Otto cycle
  2. ② Diesel cycle
  3. ③ Sabathe cycle
  4. ④ Rankine cycle
정답 확인

정답 ①

3번
질량 유량이 10kg/s인 터빈에서 수증기의 엔탈피가 800kJ/kg 감소한다면 출력은 몇 kW인가? (단, 역학적 손실, 열손실은 모두 무시한다.)
  1. ① 80
  2. ② 160
  3. ③ 1600
  4. ④ 8000
정답 확인

정답 ④

4번
카르노 열펌프와 카르노 냉동기가 있는데, 카르노 열펌프의 고열원 온도는 카르노 냉동기의 고열원 온도가 같고, 카르노 열펌프의 저열원 온도는 카르노 냉동기의 저열원 온도와 같 다. 이때 카르로 열펌프의 성적계수(COPHP)와 카르노 냉동기 의 성적계수(COPR)의 관계로 옳은 것은?
  1. ① COPHP = COPR + 1
  2. ② COPHP = COPR - 1
  3. ③ COPHP = 1/COPR + 1
  4. ④ COPHP = 1/COPR - 1
정답 확인

정답 ①

5번
카르노 사이클로 작동되는 열기관이 600K에서 800kJ의 열을 받아 300K에서 방출한다면 일은 약 몇 kJ인가?
  1. ① 200
  2. ② 400
  3. ③ 500
  4. ④ 900
정답 확인

정답 ②

6번
그림에서 T1 = 561K, T2 = 1010K, T3 = 690K, T4=383K인 공기를 작동 유체로 하는 브레이턴 사이클의 이론 열효율은?
공조냉동기계기사 2016년 2회 6번 문제 그림
  1. ① 0.388
  2. ② 0.465
  3. ③ 0.316
  4. ④ 0.412
정답 확인

정답 ③

7번
일정한 정적비열 Cv 와 정압비열 Cp를 가진 이상기체 1kg의 절대온도와 체적이 각각 2배로 되었을 때 엔트로피의 변화량 으로 옳은 것은?
  1. ① Cvln2
  2. ② Cpln2
  3. ③ (Cp-Cv)ln2
  4. ④ (Cp+Cv)ln2
정답 확인

정답 ②

9번
이상기체의 압력(P), 체적(V)의 관계식 ″PVn = 일정″에서 가 역단열과정을 나타내는 n의 값은? (단, CP 는 정압비열, CV 는 정적비열이다.)
  1. ① 0
  2. ② 1
  3. ③ 정적비열에 대한 정압비열의 비(CP/CV)
  4. ④ 무한대
정답 확인

정답 ③

10번
압력 200kPa, 체적 0.4m3인 공기가 정압 하에서 체적이 0.6m3로 팽창하였다. 이 팽창 중에 내부에너지가 100kJ만큼 증가하였으면 팽창에 필요한 열량은?
  1. ① 40kJ
  2. ② 60kJ
  3. ③ 140kJ
  4. ④ 160kJ
정답 확인

정답 ③

11번
복사열을 방사하는 방사율과 면적이 같은 2개의 방열판이 있다. 각각의 온도가 A방열판은 120℃, B방열판은 80℃ 일 때 단위면적당 복사 열전달량(QA, QB)의 비는?
  1. ① 1.08
  2. ② 1.22
  3. ③ 1.54
  4. ④ 2.42
정답 확인

정답 ③

12번
시스템 내의 임의의 이상기체 1kg이 채워져 있다. 이 기체 의 정압비열은 1.0kJ/kgㆍK이고, 초기 온도가 50℃ 인 상태 에서 323kJ의 열량을 가하여 팽창시킬 때 변경 후 체적은 변경 전 체적이 약 몇 배가 되는가? (단, 정압과정으로 팽창 한다.)
  1. ① 1.5배
  2. ② 2배
  3. ③ 2.5배
  4. ④ 3배
정답 확인

정답 ②

13번
체적이 150m3인 방 안에 질량이 200kg이고 온도가 20℃ 인 공기(이상기체상수 = 0.287kJ/kgㆍK)가 들어 있을 때 이 공기의 압력은 약 몇 kPa인가?
  1. ① 112
  2. ② 124
  3. ③ 162
  4. ④ 184
정답 확인

정답 ①

14번
다음 중 강도성 상태량(intensive property)이 아닌 것은?
  1. ① 온도
  2. ② 압력
  3. ③ 체적
  4. ④ 비체적
정답 확인

정답 ③

15번
순수한 물질로 되어 있는 밀폐계가 단열과정 중에 수행한 일의 절대값에 관련된 설명으로 옳은 것은? (단, 운동에너지 와 위치에너지의 변화는 무시한다.)
  1. ① 엔탈피의 변화량과 같다.
  2. ② 내부 에너지 변화량과 같다.
  3. ③ 단열과정 중의 일은 0이 된다.
  4. ④ 외부로부터 받은 열량과 같다.
정답 확인

정답 ②

16번
다음 온도-엔트로피 선도(T-S 선도)에서 과정 1-2가 가역 일 때 빗금 친 부분은 무엇을 나타내는가?
공조냉동기계기사 2016년 2회 16번 문제 그림
  1. ① 공업일
  2. ② 절대일
  3. ③ 열량
  4. ④ 내부에너지
정답 확인

정답 ③

17번
2MPa 압력에서 작동하는 가역 보일러에 포화수가 들어가 포화증기가 되어서 나온다. 보일러의 물 1kg당 가한 열량은 약 몇 kJ인가? (단, 2MPa 압력에서 포화온도는 212.4℃ 이 고 이 온도는 일정하다. 그리고 포화수 비엔트로피는 2.4473kJ/kgㆍK, 포화증기 비엔트로피는 6.3408kJ/kgㆍK이 다.)
  1. ① 295
  2. ② 827
  3. ③ 1890
  4. ④ 2423
정답 확인

정답 ③

18번
온도 200℃ , 압력 500kPa, 비체적 0.6m3/kg의 산소가 정 압 하에서 비체적이 0.4m3/kg으로 되었다면, 변화 후의 온 도는 얼마인가?
  1. ① 42℃
  2. ② 55℃
  3. ③ 315℃
  4. ④ 437℃
정답 확인

정답 ①

19번
Carnot 냉동사이클에서 응축기 온도가 50℃ , 증발기 온도 가 -20℃ 이면, 냉동기의 성능계수는 얼마인가?
  1. ① 5.26
  2. ② 3.61
  3. ③ 2.65
  4. ④ 1.26
정답 확인

정답 ②

20번
온도 150℃ , 압력 0.5kPa의 이상기체 0.287kg이 정압과정 에서 원래 체적의 2배로 늘어난다. 이 과정에서 가해진 열 량은 약 얼마인가? (단, 공기의 기체 상수는 0.287kJ/kgㆍK 이고, 정압비열은 1.004kJ/kgㆍK이다.)
  1. ① 98.8kJ
  2. ② 111.8kJ
  3. ③ 121.9kJ
  4. ④ 134.9kJ
정답 확인

정답 ③

22번
전자밸브(solenoid valve)설치 시 주어진 사항으로 틀린 것 은?
  1. ① 코일 부분이 상부로 오도록 수직으로 설치한다.
  2. ② 전자밸브 직전에 스트레이너를 장치한다.
  3. ③ 배관 시 전자밸브에 과대한 하중이 걸리지 않아야 한다.
  4. ④ 전자밸브 본체의 유체 방향성에 무관하게 설치한다.
정답 확인

정답 ④

23번
펠티에(Peltier)효과를 이용하는 냉동방법에 대한 설명으로 틀린 것은?
  1. ① 펠티에 효과를 냉동에 이용한 것이 전자냉동 또는 열전 기식 냉동법이다.
  2. ② 펠티에 효과를 냉동법으로 실용화에 어려운 점이 많았으 나 반도체 기술이 발달하면서 실용화되었다.
  3. ③ 이 냉동방법을 이용한 것으로는 휴대용 냉장고, 가정용 특수냉장고, 물 냉각기, 핵 잠수함 내의 냉난방장치이다.
  4. ④ 증기 압축식 냉동장치와 마찬가지로 압축기, 응축기, 증 발기 등을 이용한 것이다.
정답 확인

정답 ④

24번
가로 및 세로가 각 2m이고, 두께가 20cm, 열전도율이 0.2W/m℃인 벽체로부터의 열통과량은 50W이었다. 한쪽 벽 면의 온도가 30℃일 때 반대쪽 벽면의 온도는?
  1. ① 87.5℃
  2. ② 62.5℃
  3. ③ 50.5℃
  4. ④ 42.5℃
정답 확인

정답 ④

25번
팽창밸브 중에서 과열도를 검출하여 냉매유량을 제어하는 것은?
  1. ① 정압식 자동팽창밸브
  2. ② 수동팽창밸브
  3. ③ 온도식 자동팽창밸브
  4. ④ 모세관
정답 확인

정답 ③

26번
냉동창고에 있어서 기둥, 바닥, 벽 등의 철근콘크리트 구조 체 외벽에 단열시공을 하는 외부단열 방식에 대한 설명으로 틀린 것은?
  1. ① 시공이 용이하다.
  2. ② 단열의 내구성이 좋다.
  3. ③ 창고 내 벽면에서의 온도 차가 거의 없어 온도가 균일한 벽면을 이룬다.
  4. ④ 각층 각실이 구조체로 구획되고 구조체의 내측에 맞추어 각각 단열을 시공하는 방식이다.
정답 확인

정답 ④

27번
냉각관의 열관류율이 500W/m2ㆍ℃ 이고, 대수평균온도차가 10℃ 일 때, 100kW의 냉동부하를 처리할 수 있는 냉각관의 면적은?
  1. ① 5m2
  2. ② 15m2
  3. ③ 20m2
  4. ④ 40m2
정답 확인

정답 ③

28번
냉매의 구비조건으로 틀린 것은?
  1. ① 임계온도가 낮을 것
  2. ② 응고점이 낮을 것
  3. ③ 액체비열이 작을 것
  4. ④ 비열비가 작을 것
정답 확인

정답 ①

29번
다음 액체냉각용 증발기와 가장 거리가 먼 것은?
  1. ① 만액식 쉘엔 튜브식
  2. ② 핀 코일식 증발기
  3. ③ 건식 쉘엔 튜브식
  4. ④ 보데로 증발기
정답 확인

정답 ②

30번
열펌프의 특징에 관한 설명으로 틀린 것은?
  1. ① 성적계수가 1보다 작다.
  2. ② 하나의 장치로 난방 및 냉방으로 사용할 수 있다.
  3. ③ 대기오염이 적고 설치공간을 절약할 수 있다.
  4. ④ 증발온도가 높고 응축온도가 낮을수록 성적계수가 커진 다.
정답 확인

정답 ①

31번

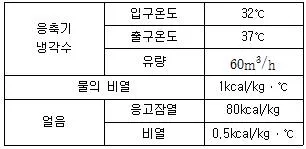

시간당 2000kg의 30℃ 물을 -10℃ 의 얼음으로 만드는 능 력을 가진 냉동장치가 있다. 조건이 아래와 같을 때, 이 냉 동장치 압축기의 소요동력은? (단, 열손실은 무시한다.)
공조냉동기계기사 2016년 2회 31번 문제 그림
  1. ① 71kW
  2. ② 76kW
  3. ③ 78kW
  4. ④ 81kW
정답 확인

정답 ④

32번
냉동장치에서 증발온도를 일정하게 하고 응축온도를 높일 때 나타나는 현상으로 옳은 것은?
  1. ① 성적계수 증가
  2. ② 압축일량 감소
  3. ③ 토출가스온도 감소
  4. ④ 플래쉬가스 발생량 증가
정답 확인

정답 ④

33번
R-22를 사용하는 냉동장치에 R-134a를 사용하려 할때, 다 음 장치의 운전 시 유의사항으로 틀린 것은?
  1. ① 냉매의 능력이 변하므로 전동기 용량이 충분한지 확인한 다.
  2. ② 응축기, 증발기 용량이 충분한지 확인한다.
  3. ③ 가스켓, 시일 등의 선정에 유의해야 한다.
  4. ④ 동일 탄화수소계 냉매이므로 그대로 운전할 수 있다.
정답 확인

정답 ④

34번
냉각수 입구온도 30℃, 냉각수량 1000L/min이고, 응축기의 전열면적이 8m2, 총괄열전달계수 6000kcal/m2h℃일 때 대 수평균온도차 6.5℃로 하면 냉각수 출구온도는?
  1. ① 26.7℃
  2. ② 30.9℃
  3. ③ 32.6℃
  4. ④ 35.2℃
정답 확인

정답 ④

35번
다음 중 신재생에너지와 가장 거리가 먼 것은?
  1. ① 지열에너지
  2. ② 태양에너지
  3. ③ 풍력에너지
  4. ④ 원자력에너지
정답 확인

정답 ④

36번
압축기의 구조와 작용에 대한 설명으로 옳은 것은?
  1. ① 다기통 압축기의 실린더 상부에 안전두(safety head)가 있으면 액압축이 일어나도 실린더 내 압력의 과도한 상 승을 막기 때문에 어떠한 액압축에도 압축기를 보호한 다.
  2. ② 입형 암모니아 압축기는 실린더를 워터재킷에 의해 냉각 하고 있는 것이 보통이다.
  3. ③ 압축기를 방진고무로 지지할 경우 시동 및 정지 때 진동 이 적어 접속 연결배관에는 플렉시블 튜브 등을 설치할 필요가 없다.
  4. ④ 압축기를 용적식과 원심식으로 분류하면 왕복동 압축기 는 용적식이고 스크루 압축기는 원심식이다.
정답 확인

정답 ②

37번
증발압력이 너무 낮은 원인으로 가장 거리가 먼 것은?
  1. ① 냉매가 과다하다.
  2. ② 팽창밸브가 너무 조여 있다.
  3. ③ 팽창밸브에 스케일이 쌓여 빙결하고 있다.
  4. ④ 증발압력 조절밸브의 조정이 불량하다.
정답 확인

정답 ①

38번
흡수식 냉동장치에 관한 설명으로 틀린 것은?
  1. ① 흡수식 냉동장치는 냉매가스가 용매에 용해하는 비율이 온도, 압력에 따라 현저하게 다른 것을 이용한 것이다.
  2. ② 흡수식 냉동장치는 기계압축식과 마찬가지로 증발기와 응축기를 가지고 있다.
  3. ③ 흡수식 냉동장치는 기계적인 일 대신에 열에너지를 사용 하는 것이다.
  4. ④ 흡수식 냉동장치는 흡수기, 압축기, 응축기 및 증발기인 4개의 열교환기로 구성되어 있다.
정답 확인

정답 ④

39번
윤활유의 구비조건으로 틀린 것은?
  1. ① 저온에서 왁스가 분리될 것
  2. ② 전기 절연내력이 클 것
  3. ③ 응고점이 낮을 것
  4. ④ 인화점이 높을 것
정답 확인

정답 ①

40번
식품의 평균 초온이 0℃일 때 이것을 동결하여 온도 중심점 을 -15℃까지 내리는 데 걸리는 시간을 나타내는 것은?
  1. ① 유효동결시간
  2. ② 유효냉각시간
  3. ③ 공칭동결시간
  4. ④ 시간상수
정답 확인

정답 ③

41번
온수난방에서 온수의 순환방식과 가장 거리가 먼 것은?
  1. ① 중력순환 방식
  2. ② 강제순환 방식
  3. ③ 역귀환 방식
  4. ④ 진공환수 방식
정답 확인

정답 ④

42번
다음 중 정압의 상승분을 다음 구간 덕트의 압력손실에 이 용하도록 한 덕트 설계법은?
  1. ① 정압법
  2. ② 등속법
  3. ③ 등온법
  4. ④ 정압 재취득법
정답 확인

정답 ④

43번
유인 유닛방식에 관한 설명으로 틀린 것은?
  1. ① 각 실 제어를 쉽게 할 수 있다.
  2. ② 유닛에는 가동부분이 없어 수명이 길다.
  3. ③ 덕트 스페이스를 작게 할 수 있다.
  4. ④ 송풍량이 비교적 커 외기냉방 효과가 크다.
정답 확인

정답 ④

44번
정풍량 단일덕트 방식에 관한 설명으로 옳은 것은?
  1. ① 실내부하가 감소될 경우에 송풍량을 줄여도 실내공기의 오염이 적다.
  2. ② 가변풍량방식에 비하여 송풍기 동력이 커져서 에너지 소 비가 증대한다.
  3. ③ 각 실이나 존의 부하변동이 서로 다른 건물에서도 온·습 도의 불균형이 생기지 않는다.
  4. ④ 송풍량과 환기량을 크게 계획할 수 없으며, 외기도입이 어려워 외기냉방을 할 수 없다.
정답 확인

정답 ②

45번
공기냉각용 냉수코일의 설계 시 주의사항으로 틀린것은?
  1. ① 코일을 통과하는 공기의 풍속은 2~3m/s로 한다.
  2. ② 코일 내 물의 속도는 5m/s 이상으로 한다.
  3. ③ 물과 공기의 흐름방향은 역류가 되게 한다.
  4. ④ 코일의 설치는 관이 수평으로 놓이게 한다.
정답 확인

정답 ②

46번
온도 32℃, 상대습도 60%인 습공기 150kg과 온도 15℃, 상대습도 80%인 습공기 50kg을 혼합했을 때 혼합공기의 상 태를 나타낸 것으로 옳은 것은?
공조냉동기계기사 2016년 2회 46번 문제 그림
  1. ① 온도 20.15℃, 절대습도 0.0158인 공기
  2. ② 온도 20.15℃, 절대습도 0.0134인 공기
  3. ③ 온도 27.75℃, 절대습도 0.0134인 공기
  4. ④ 온도 27.75℃, 절대습도 0.0158인 공기
정답 확인

정답 ④

47번
공기정화를 위해 설치한 프리필터 효율을 ηp, 메인필터 효 율을 ηm이라 할 때 종합효율을 바르게 나타낸 것은?
  1. ① ηT = 1 - (1 - ηp)(1 - ηm)
  2. ② ηT = 1 - (1 - ηp)/(1 - ηm)
  3. ③ ηT = 1 - (1 - ηp)ㆍηm
  4. ④ ηT = 1 - ηpㆍ(1 - ηm)
정답 확인

정답 ①

48번
다음 공조방식 중 냉매방식이 아닌 것은?
  1. ① 패키지 방식
  2. ② 팬코일 유닛 방식
  3. ③ 룸 쿨러 방식
  4. ④ 멀티유닛 방식
정답 확인

정답 ②

49번
습공기의 상태 변화에 관한 설명으로 틀린 것은?
  1. ① 습공기를 냉각하면 건구온도와 습구온도가 감소한다.
  2. ② 습공기를 냉각·가습하면 상대습도와 절대습도가 증가한 다.
  3. ③ 습공기를 등온 감습하면 노점온도와 비체적이 감소한다.
  4. ④ 습공기를 가열하면 습구온도와 상대습도가 증가한다.
정답 확인

정답 ④

50번
온수난방에 대한 설명으로 틀린 것은?
  1. ① 온수의 체적팽창을 고려하여 팽창탱크를 설치한다.
  2. ② 보일러가 정지하여도 실내온도의 급격한 강하가 적다.
  3. ③ 밀폐식일 경우 배관의 부식이 많아 수명이 짧다.
  4. ④ 방열기에 공급되는 온수 온도와 유량 조절이 가능하다.
정답 확인

정답 ③

51번
두께 20mm, 열전도율 40W/mㆍK인 강판의 전달되는 두 면 의 온도가 각각 200℃, 50℃ 일 때, 전열면 1m2당 전달되 는 열량은?
  1. ① 125kW
  2. ② 200kW
  3. ③ 300kW
  4. ④ 420kW
정답 확인

정답 ③

52번
보일러의 수위를 제어하는 주된 목적으로 가장 적절한 것 은?
  1. ① 보일러의 급수장치가 동결되지 않도록 하기 위하여
  2. ② 보일러의 연료공급이 잘 이루어지도록 하기 위하여
  3. ③ 보일러가 과열로 인해 손상되지 않도록 하기 위하여
  4. ④ 보일러에서의 출력을 부하에 따라 조절하기 위하여
정답 확인

정답 ③

53번
송풍기의 회전수가 1500rpm인 송풍기의 압력이 300Pa이 다. 송풍기 회전수를 2000rpm으로 변경할 경우 송풍기 압 력은?
  1. ① 423.3Pa
  2. ② 533.3Pa
  3. ③ 623.5 Pa
  4. ④ 713.3Pa
정답 확인

정답 ②

54번
환기 종류와 방법에 대한 연결로 틀린 것은?
  1. ① 제1종 환기 : 급기팬(급기기)과 배기팬(배기기)의 조합
  2. ② 제2종 환기 : 급기팬(급기기)과 강제 배기팬(배기기)의 조합
  3. ③ 제3종 환기 : 자연급기와 배기팬(배기기)의 조합
  4. ④ 자연환기(중력환기) : 자연급기와 자연배기의 조합
정답 확인

정답 ②

55번
덕트 내의 풍속이 8m/s이고 정압이 200Pa일 때, 전압은? (단, 공기밀도는 1.2kg/m3이다.)
  1. ① 203.9Pa
  2. ② 218.4Pa
  3. ③ 239.3Pa
  4. ④ 238.4Pa
정답 확인

정답 ④

56번
습공기의 습도 표시 방법에 대한 설명으로 틀린 것은?
  1. ① 절대습도는 건공기 중에 포함된 수증기량을 나타낸다.
  2. ② 수증기분압은 절대습도에 반비례 관계가 있다.
  3. ③ 상대습도는 습공기의 수증기 분압과 포화공기의 수증기 분압과의 비로 나타낸다.
  4. ④ 비교습도는 습공기의 절대습도와 포화공기의 절대습도와 의 비로 나타낸다.
정답 확인

정답 ②

57번
온수의 물을 에어와셔 내에서 분무시킬 때 공기의 상태 변 화는?
  1. ① 절대습도 강하
  2. ② 건구온도 상승
  3. ③ 건구온도 강하
  4. ④ 습구온도 일정
정답 확인

정답 ③

58번
다음 중 전공기방식이 아닌 것은?
  1. ① 이중 덕트 방식
  2. ② 단일 덕트 방식
  3. ③ 멀티존 유닛 방식
  4. ④ 유인 유닛 방식
정답 확인

정답 ④

59번
보일러의 집진장치 중 사이클론 집진기에 대한 설명으로 옳 은 것은?
  1. ① 연료유에 적정량의 물을 첨가하여 연소시킴으로써 완전 연소를 촉진시키는 방법
  2. ② 배기가스에 분무수를 접촉시켜 공해물질을 흡수, 용해, 응축작용에 의해 제거하는 방법
  3. ③ 연소가스에 고압의 직류전기를 방전하여 가스를 이온화 시켜 가스 중 미립자를 집진시키는 방법
  4. ④ 배기가스를 동심원통의 접선방향으로 선회시켜 입자를 원심력에 의해 분리배출하는 방법
정답 확인

정답 ④

61번
유도전동기의 속도제어 방법이 아닌 것은?
  1. ① 극수변환법
  2. ② 역률제어법
  3. ③ 2차 여자제어법
  4. ④ 전원전압제어법
정답 확인

정답 ②

62번
변압기 절연내력시험이 아닌 것은?
  1. ① 가압시험
  2. ② 유도시험
  3. ③ 절연저항시험
  4. ④ 충격전압시험
정답 확인

정답 ③

63번
전압을 V, 전류를 I, 저항을 R, 그리고 도체의 비저항을 ρ라 할 때 옴의 법칙을 나타낸 식은?
  1. ① V = R/I
  2. ② V = I/R
  3. ③ V = IR
  4. ④ V = IRρ
정답 확인

정답 ③

64번
그림의 블록선도에서 C(s)/R(s)를 구하면?
  1. ① G1G2/1+G1G2G3G4
  2. ② G3G4/1+G1G2G3G4
  3. ③ G1+G2/1+G1G2+G3G4
  4. ④ G1G2/1+G1G2+G3G4
정답 확인

정답 ①

65번
G(jω) = e-jω0.4 일 때 ω = 2.5rad/sec에서의 위상각은 약 몇 도인가?
  1. ① 28.6
  2. ② 42.9
  3. ③ 57.3
  4. ④ 71.5
정답 확인

정답 ③

66번
제어기의 설명 중 틀린 것은?
  1. ① P 제어기 : 잔류편차 발생
  2. ② I 제어기 : 잔류편차 소멸
  3. ③ D 제어기 : 오차예측제어
  4. ④ PD 제어기 : 응답속도 지연
정답 확인

정답 ④

67번
동작신호에 따라 제어 대상을 제어하기 위하여 조작량으로 변환하는 장치는?
  1. ① 제어요소
  2. ② 외란요소
  3. ③ 피드백요소
  4. ④ 기준입력요소
정답 확인

정답 ①

68번
변압기유로 사용되는 절연유에 요구되는 특성으로 틀린 것 은?
  1. ① 점도가 클 것
  2. ② 인화점이 높을 것
  3. ③ 응고점이 낮을 것
  4. ④ 절연내력이 클 것
정답 확인

정답 ①

69번
주파수 응답에 필요한 입력은?
  1. ① 계단 입력
  2. ② 램프 입력
  3. ③ 임펄스 입력
  4. ④ 정현파 입력
정답 확인

정답 ④

70번
유도전동기를 유도발전기로 동작시켜 그 발생 전력을 전원 으로 반환하여 제동하는 유도전동기 제동방식은?
  1. ① 발전제동
  2. ② 역상제동
  3. ③ 단상제동
  4. ④ 회생제동
정답 확인

정답 ④

71번
배율기(multiplier)의 설명으로 틀린 것은?
  1. ① 전압계와 병렬로 접속한다.
  2. ② 전압계의 측정범위가 확대된다.
  3. ③ 저항에 생기는 전압강하원리를 이용한다.
  4. ④ 배율기의 저항은 전압계 내부 저항보다 크다.
정답 확인

정답 ①

72번
SCR에 관한 설명 중 틀린 것은?
  1. ① PNPN소자이다.
  2. ② 스위칭 소자이다.
  3. ③ 양방향성 사이리스터이다.
  4. ④ 직류나 교류의 전력제어용으로 사용된다.
정답 확인

정답 ③

73번
그림과 같은 논리회로의 출력 X0에 해당하는 것은?
  1. ① (ABC) + (DEF)
  2. ② (ABC) + (D + E + F)
  3. ③ (A + B + C)(D + E + F)
  4. ④ (A + B + C) + (D + E + F)
정답 확인

정답 ④

74번
자기장의 세기에 대한 설명으로 틀린 것은?
  1. ① 단위 길이당 기자력과 같다.
  2. ② 수직단면의 자력선 밀도와 같다.
  3. ③ 단위자극에 작용하는 힘과 같다.
  4. ④ 자속밀도에 투자율을 곱한 것과 같다.
정답 확인

정답 ④

75번
다음의 제어기기에서 압력을 변위로 변환하는 변환 요소가 아닌 것은?
  1. ① 스프링
  2. ② 벨로스
  3. ③ 다이어프램
  4. ④ 노즐플래퍼
정답 확인

정답 ④

76번
역률에 관한 다음 설명 중 틀린 것은?
공조냉동기계기사 2016년 2회 76번 문제 그림
  1. ① 역률은 으로 계산할 수 있다.
  2. ② 역률을 이용하여 교류전력의 효율을 알 수 있다.
  3. ③ 역률이 클수록 유효전력보다 무효전력이 커진다.
  4. ④ 교류회로의 전압과 전류의 위상차에 코사인(cos)을 취한 값이다.
정답 확인

정답 ③

77번
역률 0.85 , 전류 50A, 유효전력 28kW인 3상 평형 부하의 전압은 약 몇 V 인가?
  1. ① 300
  2. ② 380
  3. ③ 476
  4. ④ 660
정답 확인

정답 ②

78번
200V, 2kW 전열기에서 전열선의 길이를 1/2로 할경우 소비 전력은 몇 kW인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ④

79번
PLC(programmable Logic Controller)의 출력부에 설치하는 것이 아닌 것은?
  1. ① 전자개폐기
  2. ② 열동계전기
  3. ③ 시그널램프
  4. ④ 솔레노이드밸브
정답 확인

정답 ②

80번
자동제어계의 출력신호를 무엇이라 하는가?
  1. ① 조작량
  2. ② 목표값
  3. ③ 제어량
  4. ④ 동작신호
정답 확인

정답 ③

81번
온수난방 설비의 온수배관 시공법에 관한 설명으로 틀린 것 은?
  1. ① 공기가 고일 염려가 있는 곳에는 공기배출을 고려한다.
  2. ② 수평배관에서 관의 지름을 바꿀 때에는 편심레듀서를 사 용한다.
  3. ③ 배관재료는 내열성을 고려한다.
  4. ④ 팽창관에는 슬루스 밸브를 설치한다.
정답 확인

정답 ④

82번
염화비닐관의 특징에 관한 설명으로 틀린 것은?
  1. ① 내식성이 우수하다.
  2. ② 열팽창률이 작다.
  3. ③ 가공성이 우수하다.
  4. ④ 가볍고 관의 마찰저항이 적다.
정답 확인

정답 ②

83번
강관의 용접 접합법으로 적합하지 않은 것은?
  1. ① 맞대기용접
  2. ② 슬리브용접
  3. ③ 플랜지용접
  4. ④ 플라스턴용접
정답 확인

정답 ④

84번
통기관의 종류에서 최상부의 배수 수평관이 배수 수직관에 접속된 위치보다도 더욱 위로 배수 수직관을 끌어 올려 대 기 중에 개구하여 사용하는 통기관은?
  1. ① 각개 통기관
  2. ② 루프 통기관
  3. ③ 신정 통기관
  4. ④ 도피 통기관
정답 확인

정답 ③

85번
배관에서 금속의 산화부식 방지법 중 칼로라이징(calorizing) 법이란?
  1. ① 크롬(Cr)을 분말상태로 배관외부에 침투시키는 방법
  2. ② 규소(Si)를 분말상태로 배관외부에 침투시키는 방법
  3. ③ 알루미늄(Al)을 분말상태로 배관외부에 침투시키는 방법
  4. ④ 구리(Cu)를 분말상태로 배관외부에 침투시키는 방법
정답 확인

정답 ③

86번
밀폐 배관계에서는 압력계획이 필요하다. 압력계획을 하는 이유로 가장 거리가 먼 것은?
  1. ① 운전 중 배관계 내에 대기압보다 낮은 개소가 있으면 접 속부에서 공기를 흡입할 우려가 있기 때문에
  2. ② 운전 중 수온에 알맞은 최소압력 이상으로 유지하지 않 으면 순환수 비등이나 플래시 현상 발생우려가 있기 때 문에
  3. ③ 수온의 변화에 의한 체적의 팽창·수축으로 배관 각부에 악영향을 미치기 때문에
  4. ④ 펌프의 운전으로 배관계 각 부의 압력이 감소하므로 수 격작용, 공기정체 등의 문제가 생기기 때문에
정답 확인

정답 ④

87번
고압 배관용 탄소 강관에 대한 설명으로 틀린 것은?
  1. ① 9.8MPa이상에 사용하는 고압용 강관이다.
  2. ② KS 규격기호로 SPPH라고 표시한다.
  3. ③ 치수는 호칭지름 × 호칭두께(Sch No) × 바깥지름으로 표시하며, 림드강을 사용하여 만든다.
  4. ④ 350℃ 이하에서 내연기관용 연료분사관, 화학공업의 고 압배관용으로 사용된다.
정답 확인

정답 ③

88번
동관의 외경 산출공식으로 바르게 표시된 것은?
  1. ① 외경 = 호칭경(인치) + 1/8(인치)
  2. ② 외경 = 호칭경(인치) × 25.4
  3. ③ 외경 = 호칭경(인치) + 1/4(인치)
  4. ④ 외경 = 호칭경(인치) × 3/4 + 1/8(인치)
정답 확인

정답 ①

89번
배수트랩의 봉수파괴 원인 중 트랩 출구 수직배관부에 머리 카락이나 실 등이 걸려서 봉수가 파괴되는 현상과 관련된 작용은?
  1. ① 사이펀작용
  2. ② 모세관작용
  3. ③ 흡인작용
  4. ④ 토출작용
정답 확인

정답 ②

90번
60℃ 의 물 200L와 15℃ 의 물 100L를 혼합하였을 때 최 종온도는?
  1. ① 35℃
  2. ② 40℃
  3. ③ 45℃
  4. ④ 50℃
정답 확인

정답 ③

91번
가스 사용시설의 배관설비 기준에 대한 설명으로 틀린 것 은?
  1. ① 배관의 재료와 두께는 사용하는 도시가스의 종류, 온도, 압력에 적절한 것일 것
  2. ② 배관을 지하에 매설하는 경우에는 지면으로부터 0.6m 이상의 거리를 유지할 것
  3. ③ 배관은 누출된 도시가스가 체류되지 않고 부식의 우려가 없도록 안전하게 설치할 것
  4. ④ 배관은 움직이지 않도록 고정하되 호칭지름이 13mm 미 만의 것에는 2m마다, 33mm 이상의 것에는 5m마다 고 정장치를 할 것
정답 확인

정답 ④

92번
강관작업에서 아래 그림처럼 15A 나사용 90° 엘보 2개를 사용하여 길이가 200mm가 되게 연결 작업을 하려고 한다. 이때 실제 15A 강관의 길이는? (단, a : 나사가 물리는 최 소길이는 11mm, A : 이음쇠의 중심에서 단면까지의 길이는 27mm로 한다.)
공조냉동기계기사 2016년 2회 92번 문제 그림
  1. ① 142mm
  2. ② 158mm
  3. ③ 168mm
  4. ④ 176mm
정답 확인

정답 ③

93번
급탕배관 시공에 관한 설명으로 틀린 것은?
  1. ① 배관의 굽힘 부분에는 벨로스 이음을 한다.
  2. ② 하향식 급탕주관의 최상부에는 공기빼기 장치를 설치한 다.
  3. ③ 팽창관의 관경은 겨울철 동결을 고려하여 25A 이상으로 한다.
  4. ④ 단관식 급탕배관 방식에는 상향배관, 하향배관 방식이 있다.
정답 확인

정답 ①

94번
통기관의 설치 목적으로 가장 적절한 것은?
  1. ① 배수의 유속을 조절한다.
  2. ② 배수 트랩의 봉수를 보호한다.
  3. ③ 배수관 내의 진공을 완화한다.
  4. ④ 배수관 내의 청결도를 유지한다.
정답 확인

정답 ②

95번
급수방식 중 압력탱크 방식의 특징으로 틀린 것은?
  1. ① 높은 곳에 탱크를 설치할 필요가 없으므로 건축물의 구 조를 강화할 필요가 없다.
  2. ② 탱크의 설치위치에 제한을 받지 않는다.
  3. ③ 조작상 최고, 최저의 압력차가 없으므로 급수압이 일정 하다.
  4. ④ 옥상탱크에 비해 펌프의 양정이 길어야하므로 시설비가 많이 든다.
정답 확인

정답 ③

96번
일반적으로 배관계의 지지에 필요한 조건으로 틀린것은?
  1. ① 관과 관내 유체 및 그 부속장치, 단열피복 등의 합계 중 량을 지지하는데 충분해야 한다.
  2. ② 온도변화에 의한 관의 신축에 대하여 적응할 수 있어야 한다.
  3. ③ 수격현상 또는 외부에서의 진동, 동요에 대해서 견고하 게 대응할 수 있어야 한다.
  4. ④ 배관계의 소음이나 진동에 의한 영향을 다른 배관계에 전달하여야 한다.
정답 확인

정답 ④

97번
냉매배관 시 주의사항으로 틀린 것은?
  1. ① 굽힘부의 굽힘반경을 작게 한다.
  2. ② 배관 속에 기름이 고이지 않도록 한다.
  3. ③ 배관에 큰 응력 발생의 염려가 있는 곳에는 루프형 배관 을 해 준다.
  4. ④ 다른 배관과 달라서 벽 관통 시에는 슬리브를 사용하여 보온 피복한다.
정답 확인

정답 ①

98번
지역난방의 특징에 관한 설명으로 틀린 것은?
  1. ① 대기 오염물질이 증가한다.
  2. ② 도시의 방재수준 향상이 가능하다.
  3. ③ 사용자에게는 화재에 대한 우려가 적다.
  4. ④ 대규모 열원기기를 이용한 에너지의 효율적 이용이 가능 하다.
정답 확인

정답 ①

99번
동관작업용 사이징 툴(sizing tool)공구에 관한 설명으로 옳 은 것은?
  1. ① 동관의 확관용 공구
  2. ② 동관의 끝부분을 원형으로 정형하는 공구
  3. ③ 동관의 끝을 나팔형으로 만드는 공구
  4. ④ 동관 절단 후 생긴 거스러미를 제거하는 공구
정답 확인

정답 ②

100번
급탕배관 시 주의사항으로 틀린 것은?
  1. ① 구배는 중력순환식인 경우 1/150 , 강제순환식에서는 1/200 로 한다.
  2. ② 배관의 굽힘 부분에는 스위블 이음으로 접합한다.
  3. ③ 상향배관인 경우 급탕관은 하향구배로 한다.
  4. ④ 플랜지에 사용되는 패킹은 내열성재료를 사용한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2016년 1회 다음 회차2017년 1회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
