공조냉동기계기사 2018년 3회 기출문제

2018-08-19 시행 · 90문항

이 회차 문제 풀기 →
1번
그림과 같이 카르노 사이클로 운전하는 기관 2개가 직렬로 연결되어 있는 시스템에서 두 열기관의 효율이 똑같다고 하 면 중간 온도 T는 약 몇 K인가?
공조냉동기계기사 2018년 3회 1번 문제 그림
  1. ① 330K
  2. ② 400K
  3. ③ 500K
  4. ④ 660K
정답 확인

정답 ②

2번
역카르노 사이클로 운전하는 이상적인 냉동사이클에서 응축 기 온도가 40℃, 증발기 온도가 -10℃이면 성능 계수는?
  1. ① 4.26
  2. ② 5.26
  3. ③ 3.56
  4. ④ 6.56
정답 확인

정답 ②

3번
밀폐시스템에서 초기 상태가 300K, 0.5m3인 이상기체를 등 온과정으로 150kPa에서 600 kPa까지 천천히 압축하였다. 이 압축과정에 필요한 일은 약 몇 kJ인가?
  1. ① 104
  2. ② 208
  3. ③ 304
  4. ④ 612
정답 확인

정답 ①

4번
에어컨을 이용하여 실내의 열을 외부로 방출하려 한다. 실외 35℃, 실내 20℃인 조건에서 실내로부터 3kW의 열을 방출하 려 할 때 필요한 에어컨의 최소 통력은 약 몇 kW인가?
  1. ① 0.154
  2. ② 1.54
  3. ③ 0.308
  4. ④ 3.08
정답 확인

정답 ①

5번
압력 250kPa, 체적 0.35m3의 공기가 일정 압력 하에서 팽창 하여, 체적이 0.5m3로 되었다. 이 때 내부에너지의 증가가 93.9kJ이었다면, 팽창에 필요한 열량은 약 몇 kJ인가?
  1. ① 43.8
  2. ② 56.4
  3. ③ 131.4
  4. ④ 175.2
정답 확인

정답 ③

6번
이상기체의 가역 폴리트로픽 과정은 다음과 같다. 이에 대한 설명으로 옳은 것은? (단, P는 압력, v는 비체적, C는 상수이 다.)
공조냉동기계기사 2018년 3회 6번 문제 그림
  1. ① n=0 이면 등온과정
  2. ② n=1 이면 정적과정
  3. ③ n=∞ 이면 정압과정
  4. ④ n=k (비열비)이면 단열과정
정답 확인

정답 ④

7번
열과 일에 대한 설명 중 옳은 것은?
  1. ① 열역학적 과정에서 열과 일은 모두 경로에 무관한 상태함 수로 나타낸다.
  2. ② 일과 열의 단위는 대표적으로 Watt(W)를 사용한다.
  3. ③ 열역학 제1법칙은 열과 일의 방향성을 제시한다.
  4. ④ 한 사이클 과정을 지나 원래 상태로 돌아왔을 때 시스템 에 가해진 전체 열량은 시스템이 수행한 전체 일의 양과 같다.
정답 확인

정답 ④

8번
랭킨 사이클의 각각의 지점에서 엔탈피는 다음과 같다. 이 사 이클의 효율은 약 몇 %인가? (단, 펌프일은 무시한다.)
공조냉동기계기사 2018년 3회 8번 문제 그림
  1. ① 32.4%
  2. ② 29.8%
  3. ③ 26.7%
  4. ④ 23.8%
정답 확인

정답 ③

9번
공기의 정압비열(Cp, kJ/(kg·℃))이 다음과 같다고 가정한다. 이때 공기 5kg을 0℃에서 100℃까지 일정한 압력하에서 가 열하는데 필요한 열량은 약 몇 kJ인가? (단, 다음 식에서 t는 섭씨온도를 나타낸다.)
공조냉동기계기사 2018년 3회 9번 문제 그림
  1. ① 85.5
  2. ② 100.9
  3. ③ 312.7
  4. ④ 504.6
정답 확인

정답 ④

10번
공기 표준 사이클로 운전하는 디젤 사이클 엔진에서 압축비 는 18, 체절비(분사 단절비)는 2일 때 이 엔진의 효율은 약 몇 %인가? (단, 비열비는 1.4이다.)
  1. ① 63%
  2. ② 68%
  3. ③ 73%
  4. ④ 78%
정답 확인

정답 ①

11번
카르노 냉동기 사이클과 카르노 열펌프 사이클에서 최고 온 도와 최소 온도가 서로 같다. 카르노 냉동기의 성적 계수는 COPR이라고 하고, 카르노 열펌프의 성적계수는 COPHP라고 할 때 다음 중 옳은 것은?
  1. ① COPHP + COPR = 1
  2. ② COPHP + COPR = 0
  3. ③ COPR - COPHP = 1
  4. ④ COPHP - COPR = 1
정답 확인

정답 ④

12번
500℃의 고온부와 50℃의 저온부 사이에서 작동하는 Carnot 사이클 열기관의 열효율은 얼마인가?
  1. ① 10%
  2. ② 42%
  3. ③ 58%
  4. ④ 90%
정답 확인

정답 ③

15번
다음 중 이상적인 스로틀 과정에서 일정하게 유지되는 양 은?
  1. ① 압력
  2. ② 엔탈피
  3. ③ 엔트로피
  4. ④ 온도
정답 확인

정답 ②

16번
70kPa에서 어떤 기체의 체적이 12m3이었다. 이 기체를 800kPa까지 폴리트로픽 과정으로 압축했을 때 체적이 2m3 로 변화했다면, 이 기체의 폴리트로프 지수는 약 얼마인가?
  1. ① 1.21
  2. ② 1.28
  3. ③ 1.36
  4. ④ 1.43
정답 확인

정답 ③

17번
어떤 기체 1kg이 압력 50kPa, 체적 2.0m3의 상태에 서 압 력 1000kPa 체적 0.2m3의 상태로 변화하였다. 이 경우 내 부에너지의 변화가 없다고 한다면, 엔탈피의 변화는 얼마나 되겠는가?
  1. ① 57kJ
  2. ② 79kJ
  3. ③ 91kJ
  4. ④ 100kJ
정답 확인

정답 ④

18번
두 물체가 각각 제3의 물체와 온도가 같을 때는 두 물체도 역시 서로 온도가 같다는 것을 말하는 법칙으로 온도측정의 기초가 되는 것은?
  1. ① 열역학 제 0법칙
  2. ② 열역학 제 1법칙
  3. ③ 열역학 제 2법칙
  4. ④ 열역학 제 3법칙
정답 확인

정답 ①

19번
이상기체가 등온과정으로 체적이 감소할 때 엔탈피는 어떻 게 되는가?
  1. ① 변하지 않는다.
  2. ② 체적에 비례하여 감소한다.
  3. ③ 체적에 반비례하여 증가한다.
  4. ④ 체적의 제곱에 비례하여 감소한다.
정답 확인

정답 ①

20번
이상적인 디젤 기관의 압축비가 16일 때 압축전의 공기 온 도가 90℃라면, 압축후의 공기의 온도는 약 몇 ℃인가? (단, 공기의 비열비는 1.4 이다.)
  1. ① 1101℃
  2. ② 718℃
  3. ③ 808℃
  4. ④ 828℃
정답 확인

정답 ④

21번
흡수식 냉동기의 특정에 대한 설명으로 옳은 것은?
  1. ① 자동제어가 어렵고 운전경비가 많이 소요된다.
  2. ② 초기 운전 시 정격 성능을 발휘할 때까지의 도달속도가 느리다.
  3. ③ 부분 부하에 대한 대응이 어렵다.
  4. ④ 증기 압축식보다 소음 및 진동이 크다.
정답 확인

정답 ②

22번
내경이 20mm인 관 안으로 포화상태의 냉매가 흐르고 있으 며 관은 단열재로 싸여있다. 관의 두께는 1mm이며, 관재질 의 열전도도는 50W/m·K이며, 단열재의 열전도도는 0.02W/m·K이다. 단열재의 내경과 외경은 각각 22mm와 42mm일 때, 단위길이당 열손실(W)은? (단, 이 때 냉매의 온도는 60℃, 주변 공기의 온도는 0℃이며, 냉매측과 공기 측의 평균 대류열전달계수는 각각 2000W/m2·K와 10W/m2·K이다. 관과 단열재 접촉부의 열저항은 무시한다.)
  1. ① 9.87
  2. ② 10.15
  3. ③ 11.10
  4. ④ 13.27
정답 확인

정답 ②

23번
40 냉동톤의 냉동부하를 가지는 제빙공장이 있다. 이 제빙 공장 냉동기의 압축기 출구 엔탈피가 457kcal/kg, 증발기 출구 엔탈피가 369kcal/kg, 증발기 입구 엔탈피가 128kcal/kg일 때, 냉매 순환량(kg/h)은? (단, 1RT는 3320kcal/h이다.)
  1. ① 551
  2. ② 403
  3. ③ 290
  4. ④ 25.9
정답 확인

정답 ①

24번
증기압축식 냉동 시스템에서 냉매량 부족 시 나타나는 현상 으로 틀린 것은?
  1. ① 토출압력의 감소
  2. ② 냉동능력의 감소
  3. ③ 흡입가스의 과열
  4. ④ 토출가스의 온도 감소
정답 확인

정답 ④

25번
프레온 냉동장치에서 가용전에 관한 설명으로 틀린 것은?
  1. ① 가용전의 용융온도는 일반적으로 75℃ 이하로 되어 있 다.
  2. ② 가용전은 Sn(주석), Cd( 카드뮴), Bi(비스무트)등의 합금 이다.
  3. ③ 온도상승에 따른 이상 고압으로부터 응축기 파손을 방지 한다.
  4. ④ 가용전의 구경은 안전밸브 최소구경의 1/2 이하이어야 한다.
정답 확인

정답 ④

26번
암모니아 냉동장치에서 고압측 게이지 압력이 14kg/cm2·g, 저압측 게이지 압력이 3kg/cm2·g이고, 피스톤 압출량이 100m3/h, 흡입증기의 비체적이 0.5m3/kg이라 할 때, 이 장 치에서의 압축비와 냉매순환량(kg/h)은 각각 얼마인가? (단, 압축기의 체적효율은 0.7로 한다.)
  1. ① 3.73, 70
  2. ② 3.73, 140
  3. ③ 4.67, 70
  4. ④ 4.67, 140
정답 확인

정답 ②

27번

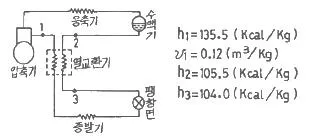

피스톤 압출량이 48m3/h인 압축기를 사용하는 아래와 같은 냉동장치가 있다. 압축기 체적효율(nv)이 0.75이고, 배관에 서의 열손실을 무시하는 경우, 이 냉동장치의 냉동능력 (RT)? (단, 1RT는 3320kcal/h이다.)
공조냉동기계기사 2018년 3회 27번 문제 그림
  1. ① 1.83
  2. ② 2.54
  3. ③ 2.71
  4. ④ 2.84
정답 확인

정답 ③

28번
다음 중 독성이 거의 없고 금속에 대한 부식성이 적어 식품 냉동에 사용되는 유기질 브라인은?
  1. ① 프로필렌글리콜
  2. ② 식염수
  3. ③ 염화칼슘
  4. ④ 염화마그네슘
정답 확인

정답 ①

29번
열통과율 900kcal/m2·h·℃, 전열면적 5m2인 아래 그림과 같 은 대향류 열교환기에서의 열교환량(kcal/h)은? (단, t1 : 2 7℃, t2 : 13℃, tw1 : 5℃, tw2 : 10℃이다.)
  1. ① 26865
  2. ② 53730
  3. ③ 45000
  4. ④ 90245
정답 확인

정답 ②

30번
냉동장치에 사용하는 브라인 순환량이 200L/min이고, 비열 이 0.7kcal/kg·℃이다. 브라인의 입·출구 온도는 각각 -6℃ 와 -10℃일 때, 브라인 쿨러의 냉동능력(kcal/h)은? (단, 브 라인의 비중은 1.2이다.)
  1. ① 36880
  2. ② 38860
  3. ③ 40320
  4. ④ 43200
정답 확인

정답 ③

31번
프레온 냉매의 경우 흡입배관에 이중 입상관을 설치하는 목 적으로 가장 적합한 것은?
  1. ① 오일의 회수를 용이하게 하기 위하여
  2. ② 흡입가스의 과열을 방지하기 위하여
  3. ③ 냉매액의 흡입을 방지하기 위하여
  4. ④ 흡입관에서의 압력강하를 줄이기 위하여
정답 확인

정답 ①

32번
다음 중 흡수식 냉동기의 용량제어 방법으로 적당하지 않은 것은?
  1. ① 흡수기 공급흡수제 조절
  2. ② 재생기 공급용액량 조절
  3. ③ 재생기 공급증기 조절
  4. ④ 응축수량 조절
정답 확인

정답 ①

33번
냉동장치 운전 중 팽창밸브의 열림이 적을 때, 발생하는 현 상이 아닌 것은?
  1. ① 증발압력은 저하한다.
  2. ② 냉매 순환량은 감소한다.
  3. ③ 액압축으로 압축기가 손상된다.
  4. ④ 체적효율은 저하한다.
정답 확인

정답 ③

34번
폐열을 회수하기 위한 히트파이프(heat pipe)의 구성요소가 아닌 것은?
  1. ① 단열부
  2. ② 응축부
  3. ③ 증발부
  4. ④ 팽창부
정답 확인

정답 ④

35번
냉동기유가 갖추어야 할 조건으로 틀린 것은?
  1. ① 응고점이 낮고, 인화점이 높아야 한다.
  2. ② 냉매와 잘 반응하지 않아야 한다.
  3. ③ 산화가 되기 쉬운 성질을 가져야 된다.
  4. ④ 수분, 산분을 포함하지 않아야 된다.
정답 확인

정답 ③

36번
냉동장치 내에 불응축 가스가 생성되는 원인으로 가장 거리 가 먼 것은?
  1. ① 냉동장치의 압력이 대기압 이상으로 운전될 경우 저압측 에서 공기가 침입한다.
  2. ② 장치를 분해, 조립하였을 경우에 공기가 잔류한다.
  3. ③ 압축기의 축봉장치 패킹 연결부분에 누설부분이 있으면 공기가 장치 내에 침입한다.
  4. ④ 냉매, 윤활유 퉁의 열분해로 인해 가스가 발생한다.
정답 확인

정답 ①

37번
가역 카르노 사이클에서 고온부 40℃, 저온부 0℃로 운전될 때 열기관의 효율은?
  1. ① 7.825
  2. ② 6.825
  3. ③ 0.147
  4. ④ 0.128
정답 확인

정답 ④

38번
다음 냉동장치에서 물의 증발열을 이용하지 않는 것은?
  1. ① 흡수식 냉동장치
  2. ② 흡착식 냉동장치
  3. ③ 증기분사식 냉동장치
  4. ④ 열전식 냉동장치
정답 확인

정답 ④

39번
다음 중 밀착 포장된 식품을 냉각부동액 중에 집어 넣어 동 결시키는 방식은?
  1. ① 침지식 동결장치
  2. ② 접촉식 동결장치
  3. ③ 진공 동결장치
  4. ④ 유동층 동결장치
정답 확인

정답 ①

40번
압축기에 부착하는 안전밸브의 최소 구경을 구하는 공식으 로 옳은 것은?
  1. ① 냉매상수 × (표준회전속도에서 1시간의 피스톤 압출 량)1/2
  2. ② 냉매상수 × (표준회전속도에서 1시간의 피스톤 압출 량)1/3
  3. ③ 냉매상수 × (표준회전속도에서 1시간의 피스톤 압출 량)1/4
  4. ④ 냉매상수 × (표준회전속도에서 1시간의 피스톤 압출 량)1/5
정답 확인

정답 ①

41번
장방형 덕트(장변 a, 단변 b)를 원형덕트로 바꿀 때 사용하 는 식은 아래와 같다. 이 식으로 환산된 장방형 덕트와 원 형덕트의 관계는?
공조냉동기계기사 2018년 3회 41번 문제 그림
  1. ① 두 덕트의 풍량과 단위 길이당 마찰손실이 같다.
  2. ② 두 덕트의 풍량과 풍속이 같다.
  3. ③ 두 덕트의 풍속과 단위 길이당 마찰손실이 같다.
  4. ④ 두 덕트의 풍량과 풍속 및 단위 길이당 마찰 손실이 모 두 같다.
정답 확인

정답 ①

42번
열회수방식 중 공조설비의 에너지 절약기법으로 많이 이용 되고 있으며, 외기 도입량이 많고 운전시간이 긴 시설에서 효과가 큰 것은?
  1. ① 잠열교환기 방식
  2. ② 현열교환기 방식
  3. ③ 비열교환기 방식
  4. ④ 전열교환기 방식
정답 확인

정답 ④

43번
중앙식 공조방식의 특징에 대한 설명으로 틀린 것은?
  1. ① 중앙집중식 이므로 운전 및 유지관리가 용이하다.
  2. ② 리턴 팬을 설치하면 외기냉방이 가능하게 된다.
  3. ③ 대형건물보다는 소형건물에 적합한 방식이다.
  4. ④ 덕트가 대형이고, 개별식에 비해 설치공간이 크다.
정답 확인

정답 ③

44번
어느 건물 서편의 유리 면적이 40m2이다. 안쪽에 크림색의 베네시언 블라인드를 설치한 유리면으로부터 오후 4시에 침 입하는 열량(kW)은? (단, 외기는 33℃, 실내는 27℃, 유리 는 1중이며, 유리의 열통과율(K)은 5.9W/m2·℃, 유리창의 복사량(Igr)은 608W/m2, 차폐계수(Ks)는 0.56이다.)
  1. ① 15
  2. ② 13.6
  3. ③ 3.6
  4. ④ 1.4
정답 확인

정답 ①

45번
보일러의 스케일 방지방법으로 틀린 것은?
  1. ① 슬러지는 적절한 분출로 제거한다.
  2. ② 스케일 방지 성분인 칼슘의 생성을 돕기 위해 경도가 높 은 물을 보일러수로 활용한다.
  3. ③ 경수연화장치를 이용하여 스케일 생성을 방지한다.
  4. ④ 인산염을 일정농도가 되도록 투입한다.
정답 확인

정답 ②

46번
외부의 신선한 공기를 공급하여 실내에서 발생한 열과 오염 물질을 대류효과 또는 급배기팬을 이용하여 외부로 배출시 키는 환기방식은?
  1. ① 자연환기
  2. ② 전달환기
  3. ③ 치환환기
  4. ④ 국소환기
정답 확인

정답 ③

47번
다음 중 사용되는 공기 선도가 아닌 것은? (단, h : 엔탈피, x : 절대습도, t : 온도, p : 압력이다.)
  1. ① h-x선도
  2. ② t-x선도
  3. ③ t-h선도
  4. ④ p-h선도
정답 확인

정답 ④

48번
다음 중 일반 공기 냉각용 냉수 코일에서 가장 많이 사용되 는 코일의 열수로 가장 적정한 것은?
  1. ① 0.5 ~ 1
  2. ② 1.5 ~ 2
  3. ③ 4 ~ 8
  4. ④ 10 ~ 14
정답 확인

정답 ③

49번
일사를 받는 외벽으로부터의 침입열량(q)을 구하는 식으로 옳은 것은? (단, k는 열관류율, A는 면적, △t는 상당외기 온도차이다.)
  1. ① q = k × A × △t
  2. ② q = 0.86 × A / △t
  3. ③ q = 0.24 × A × △t / k
  4. ④ q = 0.29 × k / (A × △t)
정답 확인

정답 ①

50번
공기의 감습장치에 관한 설명으로 틀린 것은?
  1. ① 화학적 감습법은 흡착과 흡수 기능을 이용하는 방법이 다.
  2. ② 압축식 감습법은 감습만을 목적으로 사용하는 경우 재열 이 필요하므로 비경제적이다.
  3. ③ 흡착식 감습법은 실리카겔 등을 사용하며, 흡습재의 재 생이 가능하다.
  4. ④ 흡수식 감습법은 활성 알루미나를 이용하기 때문에 연속 적이고 큰 용량의 것에는 적용하기 곤란하다.
정답 확인

정답 ④

51번
간접난방과 직접난방 방식에 대한 설명으로 틀린 것은?
  1. ① 간접난방은 중앙 공조기에 의해 공기를 가열해 실내로 공급하는 방식이다.
  2. ② 직접난방은 방열기에 의해서 실내공기를 가열하는 방식 이다.
  3. ③ 직접난방은 방열체의 방열형식에 따라 대류난방과 복사 난방으로 나눌 수 있다.
  4. ④ 온풍난방과 증기난방은 간접 난방에 해당된다.
정답 확인

정답 ④

52번
다음 중 온수난방용 기기가 아닌 것은?
  1. ① 방열기
  2. ② 공기방출기
  3. ③ 순환펌프
  4. ④ 증발탱크
정답 확인

정답 ④

53번
다음 중 축류형 취출구에 해당되는 것은?(문제 오류로 가답 안 발표시 2번으로 발표되었지만 확정답안 발표시 2, 4번이 정답 처리 되었습니다. 여기서는 가답안인 2번을 누르면 정 답 처리 됩니다.)
  1. ① 아네모스탯형 취출구
  2. ② 펑커루버형 취출구
  3. ③ 팬형 취출구
  4. ④ 다공판형 취출구
정답 확인

정답 ②

54번
냉수코일의 설계상 유의사항으로 옳은 것은?
  1. ① 일반적으로 통과 풍속은 2~3m/s로 한다.
  2. ② 입구 냉수온도는 20℃ 이상으로 취급한다.
  3. ③ 관내의 물의 유속은 4m/s 전후로 한다.
  4. ④ 병류형으로 하는 것이 보통이다.
정답 확인

정답 ①

56번
다음 그림에서 상태 ❶인 공기를 ❷로 변화시켰을 때의 현 열비를 바르게 나타낸 것은?
공조냉동기계기사 2018년 3회 56번 문제 그림
  1. ① (i3 - i1)/(i2 - i1)
  2. ② (i2 - i3)/(i2 - i1)
  3. ③ (x2 - x1)/(t1 - t2)
  4. ④ (t1 - t2)/(i3 - i1)
정답 확인

정답 ①

57번
보일러의 종류 중 수관보일러 분류에 속하지 않는 것은?
  1. ① 자연순환식 보일러
  2. ② 강제순환식 보일러
  3. ③ 연관 보일러
  4. ④ 관류 보일러
정답 확인

정답 ③

58번
제주지방의 어느 한 건물에 대한 냉방기간 동안의 취득열량 (GJ/기간)은? (단, 냉방도일 CD24-24=162.4(deg℃·day), 건 물 구조체 표면적 500m2, 열관류율은 0.58W/m2·℃, 환기에 의한 취득열량은 168W/℃이다.)
  1. ① 9.37
  2. ② 6.43
  3. ③ 4.07
  4. ④ 2.36
정답 확인

정답 ②

59번
송풍량 2000m3/min을 송풍기 전후의 전압차 20Pa로 송풍 하기 위한 필요 전동기 출력(kW)은? (단, 송풍기의 전압효 율은 80%, 전동효율은 V벨트로 0.95이며, 여유율은 0.2이 다.)
  1. ① 1.05
  2. ② 10.35
  3. ③ 14.04
  4. ④ 25.32
정답 확인

정답 ①

61번
변압기의 부하손(동손)에 관한 설명으로 옳은 것은?
  1. ① 동손은 온도 변화와 관계없다.
  2. ② 동손은 주파수에 의해 변화한다.
  3. ③ 동손은 부하 전류에 의해 변화한다.
  4. ④ 동손은 자속 밀도에 의해 변화한다.
정답 확인

정답 ③

62번
목표값이 다른 양과 일정한 비율 관계를 가지고 변화하는 경우의 제어는?
  1. ① 추종 제어
  2. ② 비율 제어
  3. ③ 정치 제어
  4. ④ 프로그램 제어
정답 확인

정답 ②

63번
프로세스 제어용 검출기기는?
  1. ① 유량계
  2. ② 전위차계
  3. ③ 속도검출기
  4. ④ 전압검출기
정답 확인

정답 ①

64번
R-L-C 직렬회로에서 전압(E)과 전류(I) 사이의 위상 관계에 관한 설명으로 옳지 않은 것은?
  1. ① XL=XC 인 경우 I는 E와 동상이다.
  2. ② XL＞XC인 경우 I는 E보다 θ 만큼 뒤진다.
  3. ③ XL＜XC인 경우 I는 E보다 θ 만큼 앞선다.
  4. ④ XL＜(XC-R)인 경우 I는 E보다 θ 만큼 뒤진다.
정답 확인

정답 ④

66번
디지털 제어에 관한 설명으로 옳지 않은 것은?
  1. ① 디지털 제어의 연산속도는 샘플링계에서 결정된다.
  2. ② 디지털 제어를 채택하면 조정 개수 및 부품수가 아날로 그 제어보다 줄어든다.
  3. ③ 디지털 제어는 아날로그 제어보다 부품편차 및 경년변화 의 영향을 덜 받는다.
  4. ④ 정밀한 속도제어가 요구되는 경우 분해능이 떨어지더라 도 디지털 제어를 채택하는 것이 바람직하다.
정답 확인

정답 ④

68번
자성을 갖고 있지 않은 철편에 코일을 감아서 여기에 흐르 는 전류의 크기와 방향을 바꾸면 히스테리시스 곡선이 발생 되는데, 이 곡선 표현에서 X축과 Y축을 옳게 나타낸 것은?
  1. ① X축 - 자화력, Y축 - 자속밀도
  2. ② X축 - 자속밀도, Y축 - 자화력
  3. ③ X축 - 자화세기, Y축 - 잔류자속
  4. ④ X축 - 잔류자속, Y축 - 자화세기
정답 확인

정답 ①

69번
그림과 같은 회로에서 전력계 W와 직류전압계 V의 지시가 각각 60[W], 150[V]일 때 부하전력은 얼마인가? (단, 전력 계의 전류코일의 저항은 무시하고 전압계의 저항은 1[kΩ] 이다.)
공조냉동기계기사 2018년 3회 69번 문제 그림
  1. ① 27.5[W]
  2. ② 30.5[W]
  3. ③ 34.5[W]
  4. ④ 37.5[W]
정답 확인

정답 ④

73번
다음 중 불연속 제어에 속하는 것은?
  1. ① 비율 제어
  2. ② 비례 제어
  3. ③ 미분 제어
  4. ④ ON-OFF 제어
정답 확인

정답 ④

74번
저항 R[Ω]에 전류 I[A]를 일정 시간 동안 흘렸을 때 도선 에 발생하는 열량의 크기로 옳은 것은?
  1. ① 전류의 세기에 비례
  2. ② 전류의 세기에 반비례
  3. ③ 전류의 세기의 제곱에 비례
  4. ④ 전류의 세기의 제곱에 반비례
정답 확인

정답 ③

75번
어 떤 코일에 흐르는 전류가 0.01초 사이에 일정하게 50[A]에서 10[A]로 변할 때 20[V]의 기전력이 발생할 경 우 자기인덕턴스[mH]는?
  1. ① 5
  2. ② 10
  3. ③ 20
  4. ④ 40
정답 확인

정답 ①

76번
유도전동기에서 슬립이 “0”이라고 하는 것은?
  1. ① 유도전동기가 정지 상태인 것을 나타낸다.
  2. ② 유도전동기가 전부하 상태인 것을 나타낸다.
  3. ③ 유도전동기가 동기속도로 회전한다는 것이다.
  4. ④ 유도전동기가 제동기의 역할을 한다는 것이다.
정답 확인

정답 ③

77번
공기식 조작기기에 관한 설명으로 옳은 것은?
  1. ① 큰 출력을 얻을 수 있다.
  2. ② PID 동작을 만들기 쉽다.
  3. ③ 속응성이 장거리에서는 빠르다.
  4. ④ 신호를 먼 곳까지 보낼 수 있다.
정답 확인

정답 ②

78번
자기회로에서 퍼미언스(permeance)에 대응하는 전기회로의 요소는?
  1. ① 도전율
  2. ② 컨덕턴스
  3. ③ 정전용량
  4. ④ 엘라스턴스
정답 확인

정답 ②

79번
다음 설명에 알맞은 전기 관련 법칙은?
공조냉동기계기사 2018년 3회 79번 문제 그림
  1. ① 옴의 법칙
  2. ② 가우스 법칙
  3. ③ 쿨롱의 법칙
  4. ④ 키르히호프의 법칙
정답 확인

정답 ④

80번
방사성 위험물을 원격으로 조작하는 인공수(人工手 : manipulator)에 사용되는 제어계는?
  1. ① 서보기구
  2. ② 자동조정
  3. ③ 시퀀스 제어
  4. ④ 프로세스 제어
정답 확인

정답 ①

81번
배관설비 공사에서 파이프 래크의 폭에 관한 설명으로 틀린 것은?
  1. ① 파이프 래크의 실제 폭은 신규라인을 대비하여 계산된 폭보다 20% 정도 크게 한다.
  2. ② 파이프 래크상의 배관밀도가 작아지는 부분에 대해서는 파이프 래크의 폭을 좁게 한다.
  3. ③ 고온배관에서는 열팽창에 의하여 과대한 구속을 받지 않 도록 충분한 간격을 둔다.
  4. ④ 인접하는 파이프의 외측과 외측과의 최소 간격을 25mm 로 하여 래크의 폭을 결정한다.
정답 확인

정답 ④

82번
다음 중 방열기나 팬코일 유니트에 가장 적합한 관 이음은?
  1. ① 스위블 이음
  2. ② 루프 이음
  3. ③ 슬리브 이음
  4. ④ 벨로즈 이음
정답 확인

정답 ①

83번
원심력 철근 콘크리트관에 대한 설명으로 틀린 것은?
  1. ① 흉(hume)관이라고 한다.
  2. ② 보통관과 압력관으로 나뉜다.
  3. ③ A형 이음재 형상은 칼라이음쇠를 말한다.
  4. ④ B형 이음재 형상은 삽입이음쇠를 말한다.
정답 확인

정답 ④

84번
냉매 배관 중 토출관 배관 시공에 관한 설명으로 틀린 것 은?
  1. ① 응축기가 압축기보다 2.5m 이상 높은 곳에 있을 때는 트랩을 설치한다.
  2. ② 수평관은 모두 끝내림 구배로 배관한다.
  3. ③ 수직관이 너무 높으면 3m마다 트랩을 설치한다.
  4. ④ 유분리기는 응축기보다 온도가 낮지 않은 곳에 설치한 다.
정답 확인

정답 ③

85번
배관의 보온재를 선택할 때 고려해야 할 점이 아닌 것은?
  1. ① 불연성일 것
  2. ② 열전도율이 클 것
  3. ③ 물리적, 화학적 강도가 클 것
  4. ④ 흡수성이 적을 것
정답 확인

정답 ②

86번
다음 냉매액관 중에 플래시가스 발생 원인이 아닌 것은?
  1. ① 열교환기를 사용하여 과냉각도가 클 때
  2. ② 관경이 매우 작거나 현저히 입상할 경우
  3. ③ 여과망이나 드라이어가 막혔을 때
  4. ④ 온도가 높은 장소를 통과 시
정답 확인

정답 ①

87번
고가 탱크식 급수방법에 대한 설명으로 틀린 것은?
  1. ① 고층건물이나 상수도 압력이 부족할 때 사용된다.
  2. ② 고가탱크의 용량은 양수펌프의 양수량과 상호 관계가 있 다.
  3. ③ 건물내의 밸브나 각 기구에 일정한 압력으로 물을 공급 한다.
  4. ④ 고가탱크에 펌프로 물을 압송하여 탱크내에 공기를 압축 가압하여 일정한 압력을 유지시킨다.
정답 확인

정답 ④

88번
지역난방 열공급 관로 중 지중 매설방식과 비교한 공동구내 배관 시설의 장점이 아닌 것은?
  1. ① 부식 및 침수 우려가 적다.
  2. ② 유지보수가 용이하다.
  3. ③ 누수점검 및 확인이 쉽다.
  4. ④ 건설비용이 적고 시공이 용이하다.
정답 확인

정답 ④

89번
스케줄 번호에 의해 관의 두께를 나타내는 강관은?
  1. ① 배관용 탄소강관
  2. ② 수도용 아연도금강관
  3. ③ 압력배관용 탄소강관
  4. ④ 내식성 급수용 강관
정답 확인

정답 ③

90번
배관을 지지장치에 완전하게 구속시켜 움직이지 못하도록 한 장치는?
  1. ① 리지드행거
  2. ② 앵커
  3. ③ 스토퍼
  4. ④ 브레이스
정답 확인

정답 ②

91번
증기보일러 배관에서 환수관의 일부가 파손된 경우 보일러 수의 유출로 안전수위 이하가 되어 보일러 수가 빈 상태로 되는 것을 방지하기 위해 하는 접속법은?
  1. ① 하트포드 접속법
  2. ② 리프트 접속법
  3. ③ 스위블 접속법
  4. ④ 슬리브 접속법
정답 확인

정답 ①

92번
동력나사 절삭기의 종류 중 관의절단, 나사절삭, 거스러미 제거 등의 작업을 연속적으로 할 수 있는 유형은?
  1. ① 리드형
  2. ② 호브형
  3. ③ 오스터형
  4. ④ 다이헤드형
정답 확인

정답 ④

93번
냉동배관 재료로서 갖추어야 할 조건으로 틀린 것은?
  1. ① 저온에서 강도가 커야 한다.
  2. ② 가공성이 좋아야 한다.
  3. ③ 내식성이 작아야 한다.
  4. ④ 관내마찰 저항이 작아야 한다.
정답 확인

정답 ③

94번
급탕배관의 신축방지를 위한 시공 시 틀린 것은?
  1. ① 배관의 굽힘 부분에는 스위블 이음으로 접합한다.
  2. ② 건물의 벽 관통부분 배관에는 슬리브를 끼운다.
  3. ③ 배관 직관부에는 팽창량을 흡수하기 위해 신축이음쇠를 사용한다.
  4. ④ 급탕밸브나 플랜지 등의 패킹은 고무, 가죽 등을 사용한 다.
정답 확인

정답 ④

95번
5명 가족이 생활하는 아파트에서 급탕가열기를 설치하려고 할 때 필요한 가열기의 용량(kcal/h)은? (단, 1일 1인당 급 탕량 90ℓ/d, 1일 사용량에 대한 가열능력 비율 1/7, 탕의 온도 70℃, 급수온도 20℃이다.)
  1. ① 459
  2. ② 643
  3. ③ 2250
  4. ④ 3214
정답 확인

정답 ④

96번
온수난방에서 개방식 팽창탱크에 관한 설명으로 틀린 것은?
  1. ① 공기빼기 배기관을 설치한다.
  2. ② 4℃의 물을 100℃로 높였을 때 팽창체적 비율이 4.3% 정도이므로 이를 고려하여 팽창탱크를 설치한다.
  3. ③ 팽창탱크에는 오버 플로우관을 설치한다.
  4. ④ 팽창관에는 반드시 밸브를 설치한다.
정답 확인

정답 ④

97번
도시가스의 공급 계통에 따른 공급 순서로 옳은 것은?
  1. ① 원료 → 압송 → 제조 → 저장 → 압력조정
  2. ② 원료 → 제조 → 압송 → 저장 → 압력조정
  3. ③ 원료 → 저장 → 압송 → 제조 → 압력조정
  4. ④ 원료 → 저장 → 제조 → 압송 → 압력조정
정답 확인

정답 ②

98번
증기배관의 수평 환수관에서 관경을 축소할 때 사용하는 이 음쇠로 가장 적합한 것은?
  1. ① 소켓
  2. ② 부싱
  3. ③ 플랜지
  4. ④ 리듀서
정답 확인

정답 ④

100번
도시가스 배관 매설에 대한 설명으로 틀린 것은?
  1. ① 배관을 철도부지에 매설하는 경우 배관의 외면으로부터 궤도 중심까지 거리는 4m 이상 유지할 것
  2. ② 배관을 철도부지에 매설하는 경우 배관의 외면으로부터 철도부지 경계까지 거리는 0.6m 이상 유지할 것
  3. ③ 배관을 철도부지에 매설하는 경우 지표면으로부터 배관 의 외면까지의 깊이는 1.2m 이상 유지할 것
  4. ④ 배관의 외면으로부터 도로의 경계까지 수평거리 1m 이 상 유지할 것 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2018년 2회 다음 회차2019년 1회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
