공조냉동기계기사 2021년 3회 기출문제

2021-08-14 시행 · 96문항

이 회차 문제 풀기 →
1번
열전도계수 1.4W/(m·K), 두께 6mm 유리창의 내부 표면 온 도는 27°C, 외부 표면 온도는 30°C이다. 외기 온도는 36°C 이고 바깥에서 창문에 전달되는 총 복사열전달이 대류열전 달의 50배라면, 외기에 의한 대류열전달계수[W/(m2·K)]는 약 얼마인가?
  1. ① 22.9
  2. ② 11.7
  3. ③ 2.29
  4. ④ 1.17
정답 확인

정답 ③

2번
500°C와 100°C 사이에서 작동하는 이상적인 Carnot 열기 관이 있다. 열기관에서 생산되는 일이 200kW이라면 공급되 는 열량은 약 몇 kW인가?
  1. ① 255
  2. ② 284
  3. ③ 312
  4. ④ 387
정답 확인

정답 ④

3번
외부에서 받은 열량이 모두 내부에너지 변화만을 가져오는 완전가스의 상태변화는?
  1. ① 정적변화
  2. ② 정압변화
  3. ③ 등온변화
  4. ④ 단열변화
정답 확인

정답 ①

4번
절대압력 100kPa. 온도 100°C인 상태에 있는 수소의 비체 적(m3/kg)은? (단, 수소의 분자량은 2이고, 일반기체상수는 8.3145kJ/(kmol·K)이다.)
  1. ① 31.0
  2. ② 15.5
  3. ③ 0.428
  4. ④ 0.0321
정답 확인

정답 ②

5번
다음 그림은 이상적인 오토사이클의 압력(P)-부피(V)선도이 다. 여기서 "ㄱ"의 과정은 어떤 과정인가?
공조냉동기계기사 2021년 3회 5번 문제 그림
  1. ① 단열 압축과정
  2. ② 단열 팽창과정
  3. ③ 등온 압축과정
  4. ④ 등온 팽창과정
정답 확인

정답 ②

6번
비열비 1.3, 압력비 3인 이상적인 브레이턴 사이클(Brayton Cycle)의 이론 열효율이 X(%)였다. 여기서 열효율 12%를 추가 향상시키기 위해서는 압력비를 약 얼마로 해야 하는 가? (단, 향상된 후 열효율은 (X+12)%이며, 압력비를 제외 한 다른 조건은 동일하다.)
  1. ① 4.6
  2. ② 6.2
  3. ③ 8.4
  4. ④ 10.8
정답 확인

정답 ②

7번
어느 발명가가 바닷물로부터 매시간 1800kJ의 열량을 공급 받아 0.5kW 출력의 열기관을 만들었다고 주장한다면, 이 사실은 열역학 제 몇 법칙에 위배되는가?
  1. ① 제 0법칙
  2. ② 제 1법칙
  3. ③ 제 2법칙
  4. ④ 제 3법칙
정답 확인

정답 ③

8번
그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어있는 가스를 계로 생각한다. 초기 압력이 300kPa 이고, 초기 체적은 0.05m3이다. 압력을 일정하게 유지하면서 열을 가하여 가스의 체적을 0.2m3으로 증가시 킬 때 계가 한 일(kJ)은?
공조냉동기계기사 2021년 3회 8번 문제 그림
  1. ① 30
  2. ② 35
  3. ③ 40
  4. ④ 45
정답 확인

정답 ④

9번
1kg의 헬륨이 100kPa 하에서 정압 가열되어 온도가 27°C 에서 77°C로 변하였을 때 엔트로피의 변화량은 약 몇 kJ/K 인가? (단, 헬륨의 엔탈피(h, kJ/kg)는 아래와 같은 관계식 을 가진다.)
공조냉동기계기사 2021년 3회 9번 문제 그림
  1. ① 0.694
  2. ② 0.756
  3. ③ 0.807
  4. ④ 0.968
정답 확인

정답 ③

10번
8°C의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하 였을 때 기체의 최종온도(°C)는? (단, 이 기체의 비열비는 1.4이다.)
  1. ① -125
  2. ② 294
  3. ③ 222
  4. ④ 262
정답 확인

정답 ④

11번
흑체의 온도가 20°C에서 80°C로 되었다면 방사하는 복사 에너지는 약 몇 배가 되는가?
  1. ① 1.2
  2. ② 2.1
  3. ③ 4.7
  4. ④ 5.5
정답 확인

정답 ②

12번
밀폐시스템이 압력(P1) 200kPa, 체적(V1) 0.1m3인 상태에 서 압력(P2) 100kPa, 체적(V2) 0.3m3인 상태까지 가역 팽 창되었다. 이 과정이 선형적으로 변화한다면, 이 과정 동 안 시스템이 한 일(kJ)은?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 45
정답 확인

정답 ③

13번
카르노 열펌프와 카르노 냉동기가 있는데, 카르노 열펌프 의 고열원 온도는 카르노 냉동기의 고열원 온도와 같고, 카르노 열펌프의 저열원 온도는 카르노 냉동기의 저열원 온도와 같다. 이때 카르노 열펌프의 성적계수(COPHP)와 카르노 냉동기의 성적계수(COPR)의 관계로 옳은 것은?
  1. ① COPHP = COPR+1
  2. ② COPHP = COPR-1
  3. ③ COPHP = 1/(COPR+1)
  4. ④ COPHP = 1/(COPR-1)
정답 확인

정답 ①

14번
보일러 입구의 압력이 9800kN/m2이고, 응축기의 압력이 4900N/m2일 때 펌프가 수행한 일(kJ/kg)은? (단, 물의 비 체적은 0.001m3/kg이다.)
  1. ① 9.79
  2. ② 15.17
  3. ③ 87.25
  4. ④ 180.52
정답 확인

정답 ①

15번
열교환기의 1차 측에서 압력 100kPa, 질량유량 0.1kg/s인 공기가 50°C로 들어가서 30°C로 나온다. 2차 측에서는 물 이 10°C로 들어가서 20°C로 나온다. 이 때 물의 질량유량 (kg/s)은 약 얼마인가? (단, 공기의 정압비열은 1kJ/(kg·K) 이고, 물의 정압비열은 4kJ/(kg·K)로 하며, 열 교환 과정에 서 에너지 손실은 무시한다.)
  1. ① 0.005
  2. ② 0.01
  3. ③ 0.03
  4. ④ 0.05
정답 확인

정답 ④

16번
다음 중 그림과 같은 냉동사이클로 운전할 때 열역학 제1 법칙과 제2법칙을 모두 만족하는 경우는?
공조냉동기계기사 2021년 3회 16번 문제 그림
  1. ① Q1=100kJ, Q3=30kJ, W=30kJ
  2. ② Q1=80kJ, Q3=40kJ, W=10kJ
  3. ③ Q1=90kJ, Q3=50kJ, W=10kJ
  4. ④ Q1=100kJ, Q3=30kJ, W=40kJ
정답 확인

정답 ④

17번
상온(25°C)의 실내에 있는 수은 기압계에서 수은주의 높이 가 730mm라면, 이때 기압은 약 몇 kPa인가? (단, 25°C기 준, 수은 밀도는 13534kg/m3이다.)
  1. ① 91.4
  2. ② 96.9
  3. ③ 99.8
  4. ④ 104.2
정답 확인

정답 ②

18번
어느 이상기체 2kg이 압력 200kPa. 온도 30°C의 상태에 0.8m3를 서 체적 차지한다. 이 기체의 기체상수 [kJ/(kg·K)]는 약 얼마인가?
  1. ① 0.264
  2. ② 0.528
  3. ③ 2.34
  4. ④ 3.53
정답 확인

정답 ①

19번
고열원의 온도가 157°C이고, 저열원의 온도가 27°C인 카 르노 냉동기의 성적계수는 약 얼마인가?
  1. ① 1.5
  2. ② 1.8
  3. ③ 2.3
  4. ④ 3.3
정답 확인

정답 ③

20번
질량이 m이고 한 변의 길이가 a인 정육면체 상자 안에 있 는 기체의 밀도가 ρ이라면 질량이 2m이고 한 변의 길이가 2a인 정육면체 상자 안에 있는 기체의 밀도는?
  1. ① ρ
  2. ② (1/2)ρ
  3. ③ (1/4)ρ
  4. ④ (1/8)ρ
정답 확인

정답 ③

21번
스크류 압축기에 대한 설명으로 틀린 것은?
  1. ① 동일 용량의 왕복동 압축기에 비하여 소형경량으로 설 치 면적이 작다.
  2. ② 장시간 연속운전이 가능하다.
  3. ③ 부품수가 적고 수명이 길다.
  4. ④ 오일펌프를 설치하지 않는다.
정답 확인

정답 ④

22번
단위 시간당 전도에 의한 열량에 대한 설명으로 틀린 것 은?
  1. ① 전도열량은 물체의 두께에 반비례한다.
  2. ② 전도열량은 물체의 온도 차에 비례한다.
  3. ③ 전도열량은 전열면적에 반비례한다.
  4. ④ 전도열량은 열전도율에 비례한다.
정답 확인

정답 ③

23번
응축기에 관한 설명으로 틀린 것은?
  1. ① 증발식 응축기의 냉각작용은 물의 증발잠열을 이용하는 방식이다.
  2. ② 이중관식 응축기는 설치면적이 작고, 냉각수량도 작기 때문에 과냉각 냉매를 얻을 수 있는 장점이 있다.
  3. ③ 입형 셸 튜브 응축기는 설치면적이 작고 전열이 양호하 며 냉각관의 청소가 가능하다.
  4. ④ 공냉식 응축기는 응축압력이 수냉식보다 일반적으로 낮 기 때문에 같은 냉동기일 경우 형상이 작아진다.
정답 확인

정답 ④

24번
모리엘 선도 내 등건조도선의 건조도(x) 0.2는 무엇을 의 미하는가?
  1. ① 습증기 중의 건포화 증기 20%(중량비율)
  2. ② 습증기 중의 액체인 상태 20%(중량비율)
  3. ③ 건증기 중의 건포화 증기 20%(중량비율)
  4. ④ 건증기 중의 액체인 상태 20%(중량비율)
정답 확인

정답 ①

25번
냉동장치에서 냉매 1kg이 팽창밸브를 통과하여 5°C의 포 화증기로 될 때까지 50kJ의 열을 흡수하였다. 같은 조건에 서 냉동능력이 400kW라면 증발 냉매량(kg/s)은 얼마인가?
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ④

26번
염화칼슘 브라인에 대한 설명으로 옳은 것은?
  1. ① 염화칼슘 브라인은 식품에 대해 무해하므로 식품동결에 주로 사용된다.
  2. ② 염화칼슘 브라인은 염화나트륨 브라인보다 일반적으로 부식성이 크다.
  3. ③ 염화칼슘 브라인은 공기 중에 장시간 방치하여 두어도 금속에 대한 부식성은 없다.
  4. ④ 염화칼슘 브라인은 염화나트륨 브라인보다 동일조건에 서 동결온도가 낮다.
정답 확인

정답 ④

27번
냉각탑에 관한 설명으로 옳은 것은?
  1. ① 오염된 공기를 깨끗하게 정화하며 동시에 공기를 냉각 하는 장치이다.
  2. ② 냉매를 통과시켜 공기를 냉각시키는 장치이다.
  3. ③ 찬 우물물을 냉각시켜 공기를 냉각하는 장치이다.
  4. ④ 냉동기의 냉각수가 흡수한 열을 외기에 방사하고 온도 가 내려간 물을 재순환시키는 장치이다.
정답 확인

정답 ④

28번
증기압축식 냉동기에 설치되는 가용전에 대한 설명으로 틀 린 것은?
  1. ① 냉동설비의 화재 발생 시 가용합금이 용융되어 냉매를 대기로 유출시켜 냉동기 파손을 방지한다.
  2. ② 안전성을 높이기 위해 압축가스의 영향이 미치는 압축 기 토출부에 설치한다.
  3. ③ 가용전의 구경은 최소 안전밸브 구경의 1/2 이상으로 한다.
  4. ④ 암모니아 냉동장치에서는 가용합금이 침식되므로 사용 하지 않는다.
정답 확인

정답 ②

29번
다음 선도와 같이 응축온도만 변화하였을 때 각 사이클의 특성 비교로 틀린 것은? (단, 사이클A : (A-B-C-D-A), 사이클B : (A-B'-C'-D'-A), 사이클C : (A-B"-C"-D"-A) 이다.)
공조냉동기계기사 2021년 3회 29번 문제 그림
  1. ① 압축비 : 사이클C ＞ 사이클B ＞ 사이클A
  2. ② 압축일량 : 사이클C ＞ 사이클B ＞ 사이클A
  3. ③ 냉동효과 : 사이클C ＞ 사이클B ＞ 사이클A
  4. ④ 성적계수: 사이클A ＞ 사이클B ＞ 사이클C
정답 확인

정답 ③

30번
흡수식 냉동기에 대한 설명으로 틀린 것은?
  1. ① 흡수식 냉동기는 열의 공급과 냉각으로 냉매와 흡수제 가 함께 분리되고 섞이는 형태로 사이클을 이룬다.
  2. ② 냉매가 암모니아일 경우에는 흡수제로 리튬브로마이드 (LiBr)를 사용한다.
  3. ③ 리튬브로마이드 수용액 사용 시 재료에 대한 부식성 문 제로 용액에 미량의 부식억제제를 첨가한다.
  4. ④ 압축식에 비해 열효율이 나쁘며 설치면적을 많이 차지 한다.
정답 확인

정답 ②

31번
암모니아 냉매의 특성에 대한 설명으로 틀린 것은? 암모니아는 오존파괴지수(ODP)와 지구온난화지수 (GWP)가 각각 0으로 온실가스 배출에 대한 영향이 적다.
  1. ① 암모니아는 독성이 강하여 조금만 누설되어도 눈, 코, 기관지 등을 심하게 자극한다.
  2. ② 암모니아는 물에 잘 용해되지만 윤활유에는 잘 녹지 않 는다.
  3. ③ 암모니아는 전기절연성이 양호하므로 밀폐식 압축기에 주로 사용된다.
정답 확인

정답 ④

32번
0.24MPa 압력에서 작동되는 냉동기의 포화액 및 건포화증 기의 엔탈피는 각각 396kJ/kg, 615kJ/kg이다. 동일압력에 서 건도가 0.75인 지점의 습증기의 엔탈피(kJ/kg)는 얼마 인가?
  1. ① 398.75
  2. ② 481.28
  3. ③ 501.49
  4. ④ 560.25
정답 확인

정답 ④

33번
왕복동식 압축기의 회전수를 n(rpm), 피스톤의 행정을 S(m)라 하면 피스톤의 평균속도 Vm(m/s)를 나타내는 식 은?
  1. ① Vm = (π·S·n) / 60
  2. ② Vm = (S·n) / 60
  3. ③ Vm = (S·n) / 30
  4. ④ Vm = (S·n) / 120
정답 확인

정답 ③

34번
착상이 냉동장치에 미치는 영향으로 가장 거리가 먼 것은?
  1. ① 냉장실내 온도가 상승한다.
  2. ② 증발온도 및 증발압력이 저하한다.
  3. ③ 냉동능력당 전력 소비량이 감소한다.
  4. ④ 냉동능력당 소요동력이 증대한다.
정답 확인

정답 ③

35번
나관식 냉각코일로 물 1000kg/h를 20°C에서 5°C로 냉각 시키기 위한 코일의 전열면적(m2)은? (단, 냉매액과 물과 의 대수 평균 온도차는 5°C, 물의 비열은 4.2kJ/kg·°C, 열 관류율은 0.23kW/m2·°C이다.)
  1. ① 15.2
  2. ② 30.0
  3. ③ 65.3
  4. ④ 81.4
정답 확인

정답 ①

36번
열 전달에 관한 설명으로 틀린 것은?
  1. ① 전도란 물체 사이의 온도차에 의한 열의 이동 현상이 다.
  2. ② 대류란 유체의 순환에 의한 열의 이동 현상이다.
  3. ③ 대류 열전달계수의 단위는 열통과율의 단위와 같다.
  4. ④ 열전도율의 단위는 W/m2·K 이다.
정답 확인

정답 ④

37번
흡수냉동기의 용량제어 방법으로 가장 거리가 먼 것은?
  1. ① 구동열원 입구제어
  2. ② 증기토출 제어
  3. ③ 희석운전 제어
  4. ④ 버너 연소량 제어
정답 확인

정답 ③

38번
제상방식에 대한 설명으로 틀린 것은?
  1. ① 살수방식은 저온의 냉장창고용 유니트 쿨러 등에서 많 이 사용된다.
  2. ② 부동액 살포방식은 공기 중의 수분이 부동액에 흡수되 므로 일정한 농도 관리가 필요하다.
  3. ③ 핫가스 제상방식은 응축기 출구측 고온의 액냉매를 이 용한다.
  4. ④ 전기히터방식은 냉각관 배열의 일부에 핀튜브 형태의 전기히터를 삽입하여 착상부를 가열한다.
정답 확인

정답 ③

39번
불응축가스가 냉동기에 미치는 영향에 대한 설명으로 틀린 것은?
  1. ① 토출가스 온도의 상승
  2. ② 응축압력의 상승
  3. ③ 체적효율의 증대
  4. ④ 소요동력의 증대
정답 확인

정답 ③

40번
다음 중 P-h선도(압력-엔탈피)에서 나타내지 못하는 것 은?
  1. ① 엔탈피
  2. ② 습구온도
  3. ③ 건조도
  4. ④ 비체적
정답 확인

정답 ②

41번
보일러의 종류 중 수관보일러 분류에 속하지 않는 것은?
  1. ① 자연순환식 보일러
  2. ② 강제순환식 보일러
  3. ③ 연관 보일러
  4. ④ 관류 보일러
정답 확인

정답 ③

42번
아래의 그림은 공조기에 ❶상태의 외기와 ❷상태의 실내에 서 되돌아온 공기가 들어와 ⑥상태로 실내로 공급되는 과 정을 공조기로 습공기 선도에 표현한 것이다. 공조기 내 과정을 맞게 서술한 것은?
  1. ① 예열 - 혼합 - 가열 - 물분무가습
  2. ② 예열 - 혼합 - 가열 - 증기가습
  3. ③ 예열 - 증기가습 - 가열 - 증기가습
  4. ④ 혼합 - 제습 - 증기가습 - 가열
정답 확인

정답 ②

43번
이중덕트방식에 설치하는 혼합상자의 구비조건으로 틀린 것은?
  1. ① 냉풍·온풍 덕트내의 정압변동에 의해 송풍량이 예민하 게 변화할 것
  2. ② 혼합비율 변동에 따른 송풍량의 변동이 완만할 것
  3. ③ 냉풍·온풍 댐퍼의 공기누설이 적을 것
  4. ④ 자동제어 신뢰도가 높고 소음발생이 적을 것
정답 확인

정답 ①

44번
냉방부하 중 유리창을 통한 일사취득열량을 계산하기 위한 필요 사항으로 가장 거리가 먼 것은?
  1. ① 창의 열관류율
  2. ② 창의 면적
  3. ③ 차폐계수
  4. ④ 일사의 세기
정답 확인

정답 ①

45번
다음 열원방식 중에 하절기 피크전력의 평준화를 실현할 수 없는 것은?
  1. ① GHP 방식
  2. ② EHP 방식
  3. ③ 지역냉난방 방식
  4. ④ 축열방식
정답 확인

정답 ②

46번
일반적으로 난방부하를 계산할 때 실내 손실열량으로 고려 해야 하는 것은?
  1. ① 인체에서 발생하는 잠열
  2. ② 극간풍에 의한 잠열
  3. ③ 조명에서 발생하는 현열
  4. ④ 기기에서 발생하는 현열
정답 확인

정답 ②

47번
원심 송풍기에 사용되는 풍량제어 방법으로 가장 거리가 먼 것은?
  1. ① 송풍기의 회전수 변화에 의한 방법
  2. ② 흡입구에 설치한 베인에 의한 방법
  3. ③ 바이패스에 의한 방법
  4. ④ 스크롤 댐퍼에 의한 방법
정답 확인

정답 ③

48번
냉수코일의 설계에 대한 설명으로 옳은 것은? (단, qs:코일 의 냉각부하, k:코일전열계수, FA:코일의 정면면적, MTD: 대수평균온도치(°C), M:젖은 면계수 이다.)
  1. ① 코일내의 순환수량은 코일 출입구의 수온차가 약 5~10°C가 되도록 선정한다.
  2. ② 관내의 수속은 2~3m/s 내외가 되도록 한다.
  3. ③ 수량이 적어 관내의 수속이 늦게 될 때에는 더블 서킷 (double circuit)을 사용한다.
  4. ④ 코일의 열수(N) = (qs × MTD) / (M×k×FA) 이다.
정답 확인

정답 ①

49번
온도 10°C, 상대습도 50%의 공기를 25°C로 하면 상대습 도(%)는 얼마인가? (단, 10°C일 경우의 포화 증기압은 1.226kPa, 25°C일 경우의 포화 증기압은 3.163kPa 이다.)
  1. ① 9.5
  2. ② 19.4
  3. ③ 27.2
  4. ④ 35.5
정답 확인

정답 ②

50번
건구온도 22°C, 절대습도 0.0135kg/kg'인 공기의 엔탈피 (kJ/kg)는 얼마인가? (단, 공기밀도 1.2kg/m3, 건공기 정 압비열 1.01kJ/kg·K, 수증기 정압비열 1.85kJ/kg·K, 0°C 포화수의 증발잠열 2501kJ/kg이다.)
  1. ① 58.4
  2. ② 61.2
  3. ③ 56.5
  4. ④ 52.4
정답 확인

정답 ③

51번
보일리 능력의 표시법에 대한 설명으로 옳은 것은?
  1. ① 과부하 출력 : 운전시간 24시간 이후는 정미 출력의 10~20% 더 많이 출력되는 정도이다.
  2. ② 정격 출력 : 정미 출력의 2배이다.
  3. ③ 상용출력 : 배관 손실을 고려하여 정미 출력의 1.05~1.10배 정도이다.
  4. ④ 정미출력 : 연속해서 운전할 수 있는 보일러의 최대능 력이다.
정답 확인

정답 ③

52번
송풍기 회전날개의 크기가 일정할 때, 송풍기의 회전속도 를 변화시킬 경우 상사법칙에 대한 설명으로 옳은 것은?
  1. ① 송풍기 풍량은 회전속도비에 비례하여 변화한다.
  2. ② 송풍기 압력은 회전속도비의 3제곱에 비례하여 변화한 다.
  3. ③ 송풍기 동력은 회전속도비의 제곱에 비례하여 변화한 다.,
  4. ④ 송풍기 풍량, 압력, 동력은 모두 회전속도비에 제곱에 비례하여 변화한다.
정답 확인

정답 ①

53번
온수난방 배관방식에서 단관식과 비교한 복관식에 대한 설 명으로 틀린 것은?
  1. ① 설비비가 많이 든다.
  2. ② 온도변화가 많다.
  3. ③ 온수 순환이 좋다.
  4. ④ 안정성이 높다.
정답 확인

정답 ②

54번
건축 구조체의 열통과율에 대한 설명으로 옳은 것은?
  1. ① 열통과율은 구조체 표면 열전달 및 구조체내 열전도율 에 대한 열이동의 과정을 총 합한 값을 말한다.
  2. ② 표면 열전달 저항이 커지면 열통과율도 커진다.
  3. ③ 수평구조체의 경우 상향열류가 하향열류보다 열통과율 이 작다.
  4. ④ 각종 재료의 열전도율은 대부분 함습율의 증가로 인하 여 열전도율이 작아진다.
정답 확인

정답 ①

55번
다음 중 출입의 빈도가 잦아 틈새바람에 의한 손실부하가 비교적 큰 경우 난방방식으로 적용하기에 가장 적합한 것 은?
  1. ① 증기난방
  2. ② 온풍난방
  3. ③ 복사난방
  4. ④ 온수난방
정답 확인

정답 ③

56번
덕트 정풍량 방식에 대한 설명으로 틀린 것은?
  1. ① 각 실의 실온을 개별적으로 제어할 수가 있다.
  2. ② 설비비가 다른 방식에 비해서 적게 든다.
  3. ③ 기계실에 기기류가 집중 설치되므로 운전, 보수가 용이 하고, 진동, 소음의 전달 염려가 적다.
  4. ④ 외기의 도입이 용이하며 환기팬 등을 이용하면 외기냉 방이 가능하고 전열교환기의 설치도 가능하다.
정답 확인

정답 ①

57번
난방부하를 산정 할 때 난방부하의 요소에 속하지 않는 것 은?
  1. ① 벽체의 열통과에 의한 열손실
  2. ② 유리창의 대류에 의한 열손실
  3. ③ 침입외기에 의한 난방손실
  4. ④ 외기부하
정답 확인

정답 ②

58번
실내의 냉방 현열부하가 5.8kW, 잠열부하가 0.93/kW인 방 을 실온 26°C로 냉각하는 경우 송풍량(m3/h)은? (단, 취출 1.2kg/m3, 온도는 15°C이며, 공기의 밀도 정압비열 1.01kJ/kg·K이다.)
  1. ① 1566.1
  2. ② 1732.4
  3. ③ 1999.8
  4. ④ 2104.2
정답 확인

정답 ①

59번
공조설비의 구성은 열원설비, 열운반장치, 공조기, 자동제 어장치로 이루어진다. 이에 해당하는 장치로서 직접적인 관계가 없는 것은?
  1. ① 펌프
  2. ② 덕트
  3. ③ 스프링클러
  4. ④ 냉동기
정답 확인

정답 ③

60번

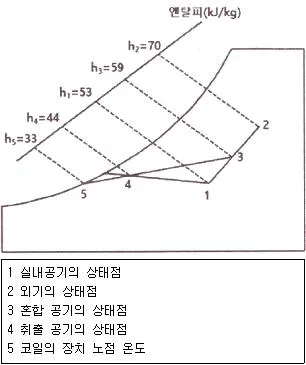

아래 그림은 냉방시의 공기조화 과정을 나타낸다. 그림과 같은 조건일 경우 취출풍량이 1000m3/h이라면 소요되는 냉각코일의 용량(kW)은 얼마인가? (단, 공기의 밀도는 1.2kg/m3이다.)
공조냉동기계기사 2021년 3회 60번 문제 그림
  1. ① 8
  2. ② 5
  3. ③ 3
  4. ④ 1
정답 확인

정답 ②

64번
자극수 6극, 슬롯수 40, 슬롯 내 코일변수 6인 단중 중권 직류기의 정류자 편수는?
  1. ① 60
  2. ② 80
  3. ③ 100
  4. ④ 120
정답 확인

정답 ④

65번
일정전압의 직류전원에 저항을 접속하고, 전류를 흘릴 때 이 전류값을 20% 감소시키기 위한 저항값은 처음 저항의 몇 배가 되는가? (단, 저항을 제외한 기타 조건은 동일하 다.)
  1. ① 0.65
  2. ② 0.85
  3. ③ 0.91
  4. ④ 1.25
정답 확인

정답 ④

66번
절연저항을 측정하는데 사용되는 계기는?
공조냉동기계기사 2021년 3회 66번 문제 그림
  1. ① 메거(Megger)
  2. ② 회로시험기
  3. ③ R-L-C 미터
  4. ④ 검류계
정답 확인

정답 ①

67번
전압방정식이 로 주어지는 RL 직렬회로가 있다. 직류전압 E를 인가했을 때, 이 회로 의 정상상태 전류는?
  1. ① E/(RL)
  2. ② E
  3. ③ E/R
  4. ④ (RL)/E
정답 확인

정답 ③

68번
조절부의 동작에 따른 분류 중 불연속제어에 해당되는 것 은?
  1. ① ON/OFF제어 동작
  2. ② 비례제어 동작
  3. ③ 적분제어 동작
  4. ④ 미분제어 동작
정답 확인

정답 ①

70번
v=141sin{377t-(π/6)}인 파형의 주파수(Hz)는 약 얼마인 가?
  1. ① 50
  2. ② 60
  3. ③ 100
  4. ④ 377
정답 확인

정답 ②

71번
불평형 3상 전류 Ia=18+j3(A), Ib=-25-j7(A), Ic=-5+j10(A) 일 때, 정상분 전류 I1(A)은 약 얼마인가?
  1. ① -12-j6
  2. ② 15.9-j5.27
  3. ③ 6+j6.3
  4. ④ -4+j2
정답 확인

정답 ②

72번
다음 설명이 나타내는 법칙은?
공조냉동기계기사 2021년 3회 72번 문제 그림
  1. ① 옴의 법칙
  2. ② 가우스 법칙
  3. ③ 쿨롱의 법칙
  4. ④ 키르히호프의 법칙
정답 확인

정답 ④

73번
다음과 같은 회로에서 I2가 0이 되기 위한 C의 값은? (단, L은 합성인덕턴스, M은 상호인덕턴스이다.)
  1. ① 1/(w2L)
  2. ② 1/(wL)
  3. ③ 1/(w2M)
  4. ④ 1/(wM)
정답 확인

정답 ④

74번
무인으로 운전되는 엘리베이터의 자동제어방식은?
  1. ① 프로그램제어
  2. ② 추종제어
  3. ③ 비율제어
  4. ④ 정치제어
정답 확인

정답 ①

75번
다음의 제어기기에서 압력을 변위로 변환하는 변환요소가 아닌 것은?
  1. ① 스프링
  2. ② 벨로우즈
  3. ③ 노즐플래퍼
  4. ④ 다이어프램
정답 확인

정답 ③

76번
제어계에서 전달함수의 정의는?
  1. ① 모든 초기값을 0으로 하였을 때 계의 입력신호의 라플 라스 값에 대한 출력신호의 라플라스 값의 비
  2. ② 모든 초기값을 1로 하였을 때 계의 입력신호의 라플라 스 값에 대한 출력신호의 라플라스 값의 비
  3. ③ 모든 초기값을 ∞로 하였을 때 계의 입력신호의 라플라 스 값에 대한 출력신호의 라플라스 값의 비
  4. ④ 모든 초기값을 입력과 출력의 비로 한다.
정답 확인

정답 ①

77번
자동조정제어의 제어량에 해당하는 것은?
  1. ① 전압
  2. ② 온도
  3. ③ 위치
  4. ④ 압력
정답 확인

정답 ①

78번
발전 기에 적용되는 법칙으로 유도기전력의 방향을 알기 위해 사용되는 법칙은?
  1. ① 옴의 법칙
  2. ② 암페어의 주회적분 법칙
  3. ③ 플레밍의 왼손 법칙
  4. ④ 플레밍의 오른손 법칙
정답 확인

정답 ④

79번
피드백제어계에서 제어요소에 대한 설명으로 옳은 것은?
  1. ① 목표값에 비례하는 기준 입력신호를 발생하는 요소이 다.
  2. ② 제어량의 값을 목표값과 비교하기 위하여 피드백 되는 요소이다.
  3. ③ 조작부와 조절부로 구성되고 동작신호를 조작량으로 변 환하는 요소이다.
  4. ④ 기준입력과 주궤환신호의 차로 제어동작을 일으키는 요 소이다.
정답 확인

정답 ③

80번
2차계 시스템의 응답형태를 결정하는 것은?
  1. ① 히스테리시스
  2. ② 정밀도
  3. ③ 분해도
  4. ④ 제동계수
정답 확인

정답 ④

81번
순동 이음쇠를 사용할 때에 비하여 동합금 주물 이음쇠를 사용할 때 고려할 사항으로 가장 거리가 먼 것은?
  1. ① 순동 이음쇠 사용에 비해 모세관 현상에 의한 용융 확 산이 어렵다.
  2. ② 순동 이음쇠와 비교하여 용접재 부착력은 큰 차이가 없 다.
  3. ③ 순동 이음쇠와 비교하여 냉벽 부분이 발생할 수 있다.
  4. ④ 순동 이음쇠 사용에 비해 열팽창의 불균일에 의한 부정 적 틈새가 발생할 수 있다.
정답 확인

정답 ②

82번
증기 및 물배관 등에서 찌꺼기를 제거하기 위하여 설치하 는 부속품으로 옳은 것은?
  1. ① 유니온
  2. ② P트랩
  3. ③ 부싱
  4. ④ 스트레이너
정답 확인

정답 ④

83번
관경 300mm, 배관길이 500m의 중압가스수송관에서 공급 압력과 도착압력이 게이지 압력으로 각각 3kgf/cm2, 2kgf/cm2인 경우 가스유량(m3/h)은 얼마인가? (단, 가스비 중 0.64, 유량계수 52.31 이다.)
  1. ① 10238
  2. ② 20583
  3. ③ 38317
  4. ④ 40153
정답 확인

정답 ③

84번
다음 중 배수설비에서 소제구(C.O)의 설치위치로 가장 부 적절한 곳은?
  1. ① 가옥 배수관과 옥외의 하수관이 접속되는 근처
  2. ② 배수 수직관의 최상단부
  3. ③ 수평 지관이나 횡주관의 기점부
  4. ④ 배수관이 45도 이상의 각도로 구부러지는 곳
정답 확인

정답 ②

85번
다음 중 폴리에틸렌관의 접합법이 아닌 것은?
  1. ① 나사 접합
  2. ② 인서트 접합
  3. ③ 소켓 접합
  4. ④ 용착 슬리브 접합
정답 확인

정답 ③

86번
배관의 접합 방법 중 용접접합의 특징으로 틀린 것은?
  1. ① 중량이 무겁다.
  2. ② 유체의 저항 손실이 적다.
  3. ③ 접합부 강도가 강하여 누수우려가 적다.
  4. ④ 보온피복 시공이 용이하다.
정답 확인

정답 ①

87번
폴리부틸렌관(PB) 이음에 대한 설명으로 틀린 것은?
  1. ① 에이콘 이음이라고도 한다.
  2. ② 나사이음 및 용접이음이 필요 없다.
  3. ③ 그랩링, O-링, 스페이스 와셔가 필요하다.
  4. ④ 이종관 접합시는 어댑터를 사용하여 인서트 이음을 한 다.
정답 확인

정답 ④

88번
병원, 연구소 등에서 발생하는 배수로 하수도에 직접 방류 할 수 없는 유독한 물질을 함유한 배수를 무엇이라 하는 가?
  1. ① 오수
  2. ② 우수
  3. ③ 잡배수
  4. ④ 특수배수
정답 확인

정답 ④

89번
LP가스 공급, 소비 설비의 압력손실 요인으로 틀린 것은?
  1. ① 배관의 입하에 의한 압력손실
  2. ② 엘보, 티 등에 의한 압력손실
  3. ③ 배관의 직관부에서 일어나는 압력손실
  4. ④ 가스미터, 콕크, 밸브 등에 의한 압력손실
정답 확인

정답 ①

90번
밀폐 배관계에서는 압력계획이 필요하다. 압력계획을 하는 이유로 틀린 것은?
  1. ① 운전 중 배관계 내에 대기압보다 낮은 개소가 있으면 접속부에서 공기를 흡입할 우려가 있기 때문에
  2. ② 운전 중 수온에 알맞은 최소압력 이상으로 유지하지 않 으면 순환수 비등이나 플래시 현상 발생 우려가 있기 때문에
  3. ③ 펌프의 운전으로 배관계 각 부의 압력이 감소하므로 수 격작용, 공기정체 등의 문제가 생기기 때문에
  4. ④ 수온의 변화에 의한 체적의 팽창·수축으로 배관 각부에 악영향을 미치기 때문에
정답 확인

정답 ③

91번
펌프 운전 시 발생하는 캐비테이션 현상에 대한 방지대책 으로 틀린 것은?
  1. ① 흡입양정을 짧게 한다.
  2. ② 펌프의 회전수를 낮춘다.
  3. ③ 단흡입 펌프를 사용한다.
  4. ④ 흡입관의 관경을 굵게, 굽힘을 적게 한다.
정답 확인

정답 ③

92번
급탕설비에 관한 설명으로 옳은 것은?
  1. ① 급탕배관의 순환방식은 상향순환식, 하향순환식, 상하 향 혼용순환식으로 구분된다.
  2. ② 물에 증기를 직접 분사시켜 가열하는 기수혼합식의 사 용증기압은 0.01MPa(0.1kgf/cm2)이하가 적당하다.
  3. ③ 가열에 따른 관의 신축을 흡수하기 위하여 팽창탱크를 설치한다.
  4. ④ 강제순환식 급탕배관의 구배는 1/200 ~ 1/300 정도로 한다.
정답 확인

정답 ④

93번
강관작업에서 아래 그림처럼 15A 나사용 90° 엘보 2개를 사용하여 길이가 200mm가 되도록 연결 작업을 하려고 한 다. 이때 실제 15A 강관의 길이(mm)는 얼마인가? (단, 나 사가 물리는 최소길이(여유치수)는 11mm. 이음쇠의 중심 에서 단면까지의 길이는 27mm이다.)
공조냉동기계기사 2021년 3회 93번 문제 그림
  1. ① 142
  2. ② 158
  3. ③ 168
  4. ④ 176
정답 확인

정답 ③

94번
온수 난방에서 개방식 팽창탱크에 관한 설명으로 들린 것 은?
  1. ① 공기빼기 배기관을 설치한다.
  2. ② 4°C의 물을 100°C로 높였을 때 팽창체적비율이 4.3% 정도이므로 이를 고려하여 팽창탱크를 설치한다.
  3. ③ 팽창탱크에는 오버 플로우관을 설치한다.
  4. ④ 팽창관에는 반드시 밸브를 설치한다.
정답 확인

정답 ④

95번
관 공작용 공구에 대한 설명으로 틀린 것은?
  1. ① 익스팬더 : 동관의 끝부분을 원형으로 정형 시 사용
  2. ② 봄볼 : 주관에서 분기관을 따내기 작업 시 구멍을 뚫을 때 사용
  3. ③ 열풍 용접기 : PVC관의 접합, 수리를 위한 용접 시 사 용
  4. ④ 리드형 오스타 : 강관에 수동으로 나사를 절삭할 때 사 용
정답 확인

정답 ①

96번
공기조화설비에서 수 배관 시공 시 주요 기기류의 접속배 관에는 수리 시 전 계통의 물을 배수하지 않도록 서비스용 밸브를 설치한다. 이때 밸브를 완전히 열었을 때 저항이 적은 밸브가 요구되는데 가장 적당한 밸브는?
  1. ① 나비밸브
  2. ② 게이트밸브
  3. ③ 니들밸브
  4. ④ 글로브밸브
정답 확인

정답 ②

97번
스테인리스 강관에 삽입하고 전용 압착공구를 사용하여 원 형의 단면을 갖는 이음쇠를 6각의 형태로 압착시켜 접착하 는 배관 이음쇠는?
  1. ① 나사식 이음쇠
  2. ② 그립식 관 이음쇠
  3. ③ 몰코 조인트 이음쇠
  4. ④ MR 조인트 이음쇠
정답 확인

정답 ③

98번
중앙식 급탕방식의 특징으로 틀린 것은?
  1. ① 일반적으로 다른 설비 기계류와 동일한 장소에 설치할 수 있어 관리가 용이하다.
  2. ② 저탕량이 많으므로 피크부하에 대응할 수 있다.
  3. ③ 일반적으로 열원장치는 공조설비와 겸용하여 설치되기 때문에 열원단가가 싸다.
  4. ④ 배관이 연장되므로 열효율이 높다.
정답 확인

정답 ④

99번
냉매 배관용 팽창밸브 종류로 가장 거리가 먼 것은?
  1. ① 수동식 팽창밸브
  2. ② 정압식 자동팽창밸브
  3. ③ 온도식 자동팽창밸브
  4. ④ 팩리스 자동팽창밸브
정답 확인

정답 ④

100번
다음 중 흡수성이 있으므로 방습재를 병용해야 하며, 아 스팔트로 가공한 것은 -60°C까지의 보냉용으로 사용이 가능한 것은?
  1. ① 펠트
  2. ② 탄화코르크
  3. ③ 석면
  4. ④ 암면 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2021년 2회 다음 회차2022년 1회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
