공조냉동기계기사 2019년 1회 기출문제

2019-03-03 시행 · 95문항

이 회차 문제 풀기 →
1번
다음 중 강도성 상태량(Intensive property)이 아닌 것은?
  1. ① 온도
  2. ② 압력
  3. ③ 체적
  4. ④ 밀도
정답 확인

정답 ③

2번
다음 중 기체상수(gas constant, R[kJ/(kg·K)])값이 가장 큰 기체는?
  1. ① 산소(O2)
  2. ② 수소(H2)
  3. ③ 일산화탄소(CO)
  4. ④ 이산화탄소(CO2)
정답 확인

정답 ②

3번
실린더에 밀폐된 8kg의 공기가 그림과 같이 P1 = 800 kPa, 체적 V1 = 0.27 m3에서 P2 = 350 kPa, 체적 V2 = 0.80 m3으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?
공조냉동기계기사 2019년 1회 3번 문제 그림
  1. ① 305
  2. ② 334
  3. ③ 362
  4. ④ 390
정답 확인

정답 ①

5번
이상기체 1kg이 초기에 압력 2 kPa, 부피 0.1 m3를 차지하 고 있다. 가역등온과정에 따라 부피가 0.3 m3로 변화했을 때 기체가 한 일은 약 몇 J인가?
  1. ① 9540
  2. ② 2200
  3. ③ 954
  4. ④ 220
정답 확인

정답 ④

6번
시간당 380000 kg의 물을 공급하여 수증기를 생산하는 보 일러가 있다. 이 보일러에 공급하는 물의 엔탈피는 830 kJ/kg이고, 생산되는 수증기의 엔탈피는 3230 kJ/kg이라고 할 때, 발열량이 32000 kJ/kg인 석탄을 시간당 34000 kg 씩 보일러에 공급한다면 이 보일러의 효율은 약 몇 %인가?
  1. ① 66.9 %
  2. ② 71.5 %
  3. ③ 77.3 %
  4. ④ 83.8 %
정답 확인

정답 ④

7번
600 kPa, 300 K 상태의 이상기체 1 kmol이 엔탈피가 등온 과정을 거쳐 압력이 200 kPa로 변했다. 이 과정동안의 엔 트로피 변화량은 약 몇 kJ/K 인가? (단, 일반기체상수( )은 8.31451 kJ/(kmol·K) 이다.)
공조냉동기계기사 2019년 1회 7번 문제 그림
  1. ① 0.782
  2. ② 6.31
  3. ③ 9.13
  4. ④ 18.6
정답 확인

정답 ③

8번
계의 엔트로피 변화에 대한 열역학적 관계식 중 옳은 것은? (단, T는 온도, S는 엔트로피, U는 내부에너지, V는 체적, P는 압력, H는 엔탈피를 나타낸다.)
  1. ① TdS = dU - PdV
  2. ② TdS = dH - PdV
  3. ③ TdS = dU - VdP
  4. ④ TdS = dH – VdP
정답 확인

정답 ④

9번
그림과 같은 단열된 용기 안에 25℃의 물이 0.8m3 들어있 다. 이 용기 안에 100℃, 50kg의 쇳덩어리를 넣은 후 열적 평형이 이루어 졌을 때 최종 온도는 약 몇 ℃ 인가? (단, 물의 비열은 4.18 kJ/(kg·K), 철의 비열은 0.45 kJ/(kg·K) 이다.)
공조냉동기계기사 2019년 1회 9번 문제 그림
  1. ① 25.5
  2. ② 27.4
  3. ③ 29.2
  4. ④ 31.4
정답 확인

정답 ①

10번
이상적인 오토사이클에서 열효율을 55%로 하려면 압축비 를 약 얼마로 하면 되겠는가? (단, 기체의 비열비는 1.4 이다.)
  1. ① 5.9
  2. ② 6.8
  3. ③ 7.4
  4. ④ 8.5
정답 확인

정답 ③

11번
터빈, 압축기, 노즐과 같은 정상 유동장치의 해석에 유용 한 몰리에(Mollier) 선도를 옳게 설명한 것은?
  1. ① 가로축에 엔트로피, 세로축에 엔탈피를 나타내는 선도 이다.
  2. ② 가로축에 엔탈피, 세로축에 온도를 나타내는 선도이다.
  3. ③ 가로축에 엔트로피, 세로축에 밀도를 나타내는 선도이 다.
  4. ④ 가로축에 비체적, 세로축에 압력를 나타내는 선도이다.
정답 확인

정답 ①

12번
압력 2 MPa, 300℃의 공기 0.3kg이 폴리트로픽 과정으로 팽창하여, 압력이 0.5 MPa로 변화하였다. 이때 공기가 한 일은 약 몇 kJ인가? (단, 공기는 기체상수가 0.287 kJ/(kg·K)인 이상기체이고, 폴리트로픽 지수는 1.3 이다.)
  1. ① 416
  2. ② 157
  3. ③ 573
  4. ④ 45
정답 확인

정답 ④

13번
어떤 기체 동력장치가 이상적인 브레이턴 사이클로 다음과 같이 작동할 때 이 사이클의 열효율은 약 몇 % 인가? (단, 온도(T) - 엔트로피(s) 선도에서 T1 = 30℃, T2 = 200℃, T3 = 1060℃, T4 = 160℃ 이다.)
  1. ① 81%
  2. ② 85%
  3. ③ 89%
  4. ④ 92%
정답 확인

정답 ②

14번
체적이 일정하고 단열된 용기 내에 80℃, 320 kPa의 헬륨 2kg이 들어 있다. 용기 내에 있는 회전날개가 20W 의 동 력으로 30분 동안 회전한다고 할 때 용기 내의 최종 온도 는 약 몇 ℃ 인가? (단, 헬륨의 정적비열은 3.12 kJ/(kg·K) 이다.)
  1. ① 81.9℃
  2. ② 83.3℃
  3. ③ 84.9℃
  4. ④ 85.8℃
정답 확인

정답 ④

15번
유리창을 통해 실내에서 실외로 열전달이 일어난다. 이때 열전달량은 약 몇 W 인가? (단, 대류열전달계수는 50W(m2·K), 유리창 표면온도는 25℃, 외기온도는 10℃, 유리창면적은 2m2 이다.)
  1. ① 150
  2. ② 500
  3. ③ 1500
  4. ④ 5000
정답 확인

정답 ③

16번
열역학 제2법칙에 관해서는 여러 가지 표현으로 나타낼 수 있는데, 다음 중 열역학 제2법칙과 관계되는 설명으로 볼 수 없는 것은?
  1. ① 열을 일로 변환하는 것은 불가능하다.
  2. ② 열효율이 100%인 열기관을 만들 수 없다.
  3. ③ 열은 저온 물체로부터 고온 물체로 자연적으로 전달되 지 않는다.
  4. ④ 입력되는 일 없이 작동하는 냉동기를 만들 수 없다.
정답 확인

정답 ①

17번
그림과 같은 Rankine 사이클로 작동하는 터빈에서 발생하 는 일은 약 몇 kJ/kg 인가? (단, h는 엔탈피, s는 엔트로 피를 나타내며, h1 = 191.8 kJ/kg, h2 = 193.8 kJ/kg, h3 = 2799.5 kJ/kg, h4 = 2007.5 kJ/kg 이다.)
공조냉동기계기사 2019년 1회 17번 문제 그림
  1. ① 2.0 kJ/kg
  2. ② 792.0 kJ/kg
  3. ③ 2605.7 kJ/kg
  4. ④ 1815.7 kJ/kg
정답 확인

정답 ②

18번
어느 내연기관에서 피스톤의 흡기과정으로 실린더 속에 0.2 kg의 기체가 들어 왔다. 이것을 압축할 때 15 kJ의 일이 필요하였고, 10 kJ의 열을 방출하였다고 한다면, 이 기체 1 kg당 내부에너지의 증가량은?
  1. ① 10 kJ/kg
  2. ② 25 kJ/kg
  3. ③ 35 kJ/kg
  4. ④ 50 kJ/kg
정답 확인

정답 ②

19번
공기 1kg이 압력 50kPa, 부피 3m3인 상태에서 압력 900kPa, 부피 0.5m3인 상태로 변화할 때 내부 에너지가 160kJ 증가하였다. 이 때 엔탈피는 약 몇 kJ이 증가하였 는가?
  1. ① 30
  2. ② 185
  3. ③ 235
  4. ④ 460
정답 확인

정답 ④

20번
밀폐계가 가역정압 변화를 할 때 계가 받은 열량은?
  1. ① 계의 엔탈피 변화량과 같다.
  2. ② 계의 내부에너지 변화량과 같다.
  3. ③ 계의 엔트로피 변화량과 같다.
  4. ④ 계가 주위에 대해 한 일과 같다.
정답 확인

정답 ①

21번
단위에 대한 설명으로 틀린 것은?
  1. ① 토리첼리의 실험결과 수은주의 높이가 68cm일 때, 실 험장소에서의 대기압은 1.2 atm이다.
  2. ② 비체적이 0.5m3/kg인 암모니아 증기 1m3의 질량은 2.0kg이다.
  3. ③ 압력 760 mmHg는 1.01 bar 이다.
  4. ④ 작업대 위에 놓여진 밑면적이 2.4m2인 가공물의 무게 가 24kgf라면 작업대의 가해지는 압력은 98 Pa 이다.
정답 확인

정답 ①

22번
대기압에서 암모니아액 1kg을 증발시킨 열량은 0℃ 얼음 몇 kg을 융해시킨 것과 유사한가?
  1. ① 2.1
  2. ② 3.1
  3. ③ 4.1
  4. ④ 5.1
정답 확인

정답 ③

23번
제빙능력은 원료수 온도 및 브라인 온도 등 조건에 따라 다르다. 다음 중 제빙에 필요한 냉동능력을 구하는데 필요 한 항목으로 가장 거리가 먼 것은?
  1. ① 온도 tw℃인 제빙용 원수를 0℃까지 냉각하는데 필요한 열량
  2. ② 물의 동결 잠열에 대한 열량(79.68kcal/kg)
  3. ③ 제빙장치내의 발생열과 제빙용 원수의 수질상태
  4. ④ 브라인 온도 t1℃ 부근까지 얼음을 냉각하는데 필요한 열량
정답 확인

정답 ③

24번
염화나트륨 브라인을 사용한 식품냉장용 냉동장치에서 브 라인의 순환량이 220L/min이며, 냉각관 입구의 브라인 온 도가 –5℃, 출구의 브라인온도가 –9℃라면 이 브라인 쿨 러의 냉동능력(kcal/h)은? (단, 브라인의 비열은 0.75 kcal/kg·℃, 비중은 1.15 이다.)
  1. ① 759
  2. ② 45540
  3. ③ 60720
  4. ④ 148005
정답 확인

정답 ②

25번
암모니아와 프레온 냉매의 비교 설명으로 틀린 것은? (단, 동일 조건을 기준으로 한다.)
  1. ① 암모니아가 R-13 보다 비등점이 높다.
  2. ② R-22는 암모니아보다 냉동효과(kcal/kg)가 크고 안전하 다.
  3. ③ R-13은 R-22에 비하여 저온용으로 적합하다.
  4. ④ 암모니아는 R-22에 비하여 유분리가 용이하다.
정답 확인

정답 ②

26번
25℃ 원수 1ton을 1일 동안에 –9℃의 얼음으로 만드는데 필요한 냉동능력(RT)은? (단, 열손실은 없으며, 동결잠열 80 kcal/kg, 원수 비열 1 kcal/kg·℃, 얼음의 비열 0.5 kcal/kg·℃이며, 1RT는 3320 kcal/h로 한다.)
  1. ① 1.37
  2. ② 1.88
  3. ③ 2.38
  4. ④ 2.88
정답 확인

정답 ①

27번
전열면적이 20m2인 수냉식 응축기의 용량이 200 kW이다. 냉각수의 유량은 5kg/s 이고, 응축기 입구에서 냉각수 온 도는 20℃ 이다. 열관류율이 800 W/m2·K 일 때, 응축기 내부 냉매의 온도(℃)는 얼마인가? (단, 온도차는 산술평 균온도차를 이용하고, 물의 비열은 4.18 kJ/kg·K이며, 응 축기 내부 냉매의 온도는 일정하다고 가정한다.)
  1. ① 36.5
  2. ② 37.3
  3. ③ 38.1
  4. ④ 38.9
정답 확인

정답 ②

28번
다음 중 증발기 출구와 압축기 흡입관 사이에 설치하는 저 압측 부속장치는?
  1. ① 액분리기
  2. ② 수액기
  3. ③ 건조기
  4. ④ 유분리기
정답 확인

정답 ①

29번
다음 중 불응축 가스를 제거하는 가스퍼저(gas purger)의 설치 위치로 가장 적당한 것은?
  1. ① 수액기 상부
  2. ② 압축기 흡입부
  3. ③ 유분리기 상부
  4. ④ 액분리기 상부
정답 확인

정답 ①

30번
냉동장치에서 흡입압력 조정밸브는 어떤 경우를 방지하기 위해 설치하는가?
  1. ① 흡입압력이 설정 압력 이상으로 상승하는 경우
  2. ② 흡입압력이 일정한 경우
  3. ③ 고압측 압력이 높은 경우
  4. ④ 수액기의 액면이 높은 경우
정답 확인

정답 ①

31번
다음 응축기 중 동일조건하에 열관류율이 가장 낮은 응축 기는 무엇인가?
  1. ① 쉘튜브식 응축기
  2. ② 증발식 응축기
  3. ③ 공랭식 응축기
  4. ④ 2중관식 응축기
정답 확인

정답 ③

32번
압축기 토출압력 상승 원인이 아닌 것은?
  1. ① 응축온도가 낮을 때
  2. ② 냉각수 온도가 높을 때
  3. ③ 냉각수 양이 부족할 때
  4. ④ 공기가 장치 내에 혼입되었을 때
정답 확인

정답 ①

33번
다음의 냉매 중 지구온난화지수(GWP)가 가장 낮은 것은?
  1. ① R1234yf
  2. ② R23
  3. ③ R12
  4. ④ R744
정답 확인

정답 ④

34번
축열시스템 방식에 대한 설명으로 틀린 것은?
  1. ① 수축열 방식 : 열용량이 큰 물을 축열재료로 이용하는 방식
  2. ② 빙축열 방식 : 냉열을 얼음에 저장하여 작은 체적에 효 율적으로 냉열을 저장하는 방식
  3. ③ 잠열축열 방식 : 물질의 융해 및 응고 시상변화에 따른 잠열을 이용하는 방식
  4. ④ 토양축열 방식 : 심해의 해수온도 및 해양의 축열성을 이용하는 방식
정답 확인

정답 ④

35번
냉동장치의 냉동부하가 3냉동톤이며, 압축기의 소요동력이 20kW일 때 응축기에 사용되는 냉각수량(L/h)은? (단, 냉 각수 입구온도는 15℃이고, 출구온도는 25℃ 이다.)
  1. ① 2716
  2. ② 2547
  3. ③ 1530
  4. ④ 600
정답 확인

정답 ①

36번
냉동기에서 동일한 냉동효과를 구현하기 위해 압축기가 작 동하고 있다. 이 압축기의 클리어런스(극간)가 커질 때 나 타나는 현상으로 틀린 것은?
  1. ① 윤활유가 열화된다.
  2. ② 체적효율이 저하한다.
  3. ③ 냉동능력이 감소한다.
  4. ④ 압축기의 소요동력이 감소한다.
정답 확인

정답 ④

37번
냉동장치의 운전 시 유의사항으로 틀린 것은?
  1. ① 펌프다운 시 저압측 압력은 대기압 정도로 한다.
  2. ② 압축기 가동 전에 냉각수 펌프를 기동시킨다.
  3. ③ 장시간 정지시키는 경우에는 재가동을 위하여 배관 및 기기에 압력을 걸어둔 상태로 둔다.
  4. ④ 장시간 정지 후 시동 시에는 누설여부를 점검한 후에 기동시킨다.
정답 확인

정답 ③

38번
냉동기, 열기관, 발전소, 화학플랜트 등에서의 뜨거운 배수 를 주위의 공기와 직접 열교환시켜 냉각시키는 방식의 냉 각탑은?
  1. ① 밀폐식 냉각탑
  2. ② 증발식 냉각탑
  3. ③ 원심식 냉각탑
  4. ④ 개방식 냉각탑
정답 확인

정답 ④

39번
제상방식에 대한 설명으로 틀린 것은?
  1. ① 살수방식은 저온의 냉장창고용 유니트 쿨러 등에서 많 이 사용된다.
  2. ② 부동액 살포방식은 공기중의 수분이 부동액에 흡수되므 로 일정한 농도 관리가 필요하다.
  3. ③ 핫가스 제상방식은 응축기 출구의 고온의 액냉매를 이 용한다.
  4. ④ 전기히터방식은 냉각관 배열의 일부에 핀튜브 형태의 전기히터를 삽입하여 착상부를 가열한다.
정답 확인

정답 ③

40번

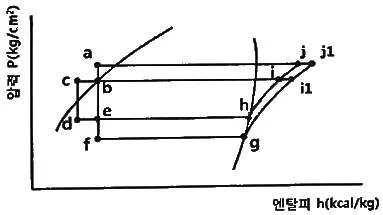

다음과 같은 냉동 사이클 중 성적계수가 가장 큰 사이클은 어느 것인가?
공조냉동기계기사 2019년 1회 40번 문제 그림
  1. ① b – e – h – i - b
  2. ② c – d – h – i - c
  3. ③ b – f – g – i1 - b
  4. ④ a – e – h – j – a
정답 확인

정답 ②

41번
다음 중 난방설비의 난방부하를 계산하는 방법 중 현열만 을 고려하는 경우는?
  1. ① 환기 부하
  2. ② 외기 부하
  3. ③ 전도에 의한 열 손실
  4. ④ 침입 외기에 의한 난방 손실
정답 확인

정답 ③

42번
증기난방에 대한 설명으로 틀린 것은?
  1. ① 건식 환수시스템에서 환수관에는 증기가 유입되지 않도 록 증기관과 환수관 사이에 증기트랩을 설치한다.
  2. ② 중력식 환수시스템에서 환수관은 선하향구배를 취해야 한다.
  3. ③ 증기난방은 극장 같이 천장고가 높은 실내에 적합하다.
  4. ④ 진공식 환수시스템에서 관경을 가늘게 할 수 있고 리프 트 피팅을 사용하여 환수관 도중에서 입상시킬 수 있 다.
정답 확인

정답 ③

43번
다음 중 냉방부하의 종류에 해당되지 않는 것은?
  1. ① 일사에 의해 실내로 들어오는 열
  2. ② 벽이나 지붕을 통해 실내로 들어오는 열
  3. ③ 조명이나 인체와 같이 실내에서 발생하는 열
  4. ④ 침입 외기를 가습하기 위한 열
정답 확인

정답 ④

44번
정방실에 35 kW의 모터에 의해 구동되는 정방기가 12대 있을 때 전력에 의한 취득 열량(kW)은? (단, 전동기와 이 것에 의해 구동되는 기계가 같은 방에 있으며, 전동기의 가동율은 0.74 이고, 전동기 효율은 0.87, 전동기 부하율 은 0.92 이다.)
  1. ① 483
  2. ② 420
  3. ③ 357
  4. ④ 329
정답 확인

정답 ④

45번
다음 중 축류 취출구의 종류가 아닌 것은?
  1. ① 펑커루버형 취출구
  2. ② 그릴형 취출구
  3. ③ 라인형 취출구
  4. ④ 팬형 취출구
정답 확인

정답 ④

46번
증기설비에 사용하는 증기 트랩 중 기계식 트랩의 종류로 바르게 조합한 것은?
  1. ① 버킷 트랩, 플로트 트랩
  2. ② 버킷 트랩, 벨로즈 트랩
  3. ③ 바이메탈 트랩, 열동식 트랩
  4. ④ 플로트 트랩, 열동식 트랩
정답 확인

정답 ①

47번
다음 중 공기조화설비의 계획 시 조닝을 하는 목적으로 가 장 거리가 먼 것은?
  1. ① 효과적인 실내 환경의 유지
  2. ② 설비비의 경감
  3. ③ 운전 가동면에서의 에너지 절약
  4. ④ 부하 특성에 대한 대처
정답 확인

정답 ②

48번
공기조화방식 중 전공기 방식이 아닌 것은?
  1. ① 변풍량 단일덕트 방식
  2. ② 이중 덕트 방식
  3. ③ 정풍량 단일덕트 방식
  4. ④ 팬 코일 유닛 방식(덕트병용)
정답 확인

정답 ④

49번
덕트의 소음 방지대책에 해당 되지 않는 것은?
  1. ① 덕트의 도중에 흡음재를 부착한다.
  2. ② 송풍기 출구 부근에 플래넘 챔버를 장치한다.
  3. ③ 댐퍼 입·출구에 흡음재를 부착한다.
  4. ④ 덕트를 여러 개로 분기시킨다.
정답 확인

정답 ④

50번
건물의 콘크리트 벽체의 실내측에 단열재를 부착하여 실내 측 표면에 결로가 생기지 않도록 하려 한다. 외기온도가 0℃, 실내온도가 20℃, 실내공기의 노점온도가 12℃, 콘크 리트 두께가 100mm일 때, 결로를 막기 위한 단열재의 최 소 두께(mm)는? (단, 콘크리트와 단열재의 접촉부분의 열 저항은 무시한다.)
공조냉동기계기사 2019년 1회 50번 문제 그림
  1. ① 11.7
  2. ② 10.7
  3. ③ 9.7
  4. ④ 8.7
정답 확인

정답 ③

51번
이중덕트방식에 설치하는 혼합상자의 구비조건으로 틀린 것은?
  1. ① 냉풍·온풍 덕트내에 정압변도에 의해 송풍량이 예민하 게 변화할 것
  2. ② 혼합비율 변동에 따른 송풍량의 변동이 완만할 것
  3. ③ 냉풍·온풍 댐퍼의 공기누설이 적을 것
  4. ④ 자동제어 신뢰도가 높고 소음발생이 적을 것
정답 확인

정답 ①

52번
저온공조방식에 관한 내용으로 가장 거리가 먼 것은?
  1. ① 배관지름의 감소
  2. ② 팬 동력 감소로 인한 운전비 절감
  3. ③ 낮은 습도의 공기 공급으로 인한 쾌적성 향상
  4. ④ 저온공기 공급으로 인한 급기 풍량 증가
정답 확인

정답 ④

53번
외기의 건구온도 32℃와 환기의 건구온도 24℃인 공기를 1 : 3(외기 : 환기)의 비율로 혼합하였다. 이 혼합공기의 온도는?
  1. ① 26℃
  2. ② 28℃
  3. ③ 29℃
  4. ④ 30℃
정답 확인

정답 ①

54번
취출구에서 수평으로 취출된 공기가 일정 거리만큼 진행된 뒤 기류 중심선과 취출구 중심과의 수직거리를 무엇이라 고 하는가?
  1. ① 강하도
  2. ② 도달거리
  3. ③ 취출온도차
  4. ④ 셔터
정답 확인

정답 ①

55번
공조기 내에 엘리미네이터를 설치하는 이유로 가장 적절한 것은?
  1. ① 풍량을 줄여 풍속을 낮추기 위해서
  2. ② 공조기 내의 기류의 분포를 고르게 하기 위해
  3. ③ 결로수가 비산되는 것을 방지하기 위해
  4. ④ 먼지 및 이물질을 효율적으로 제거하기 위해
정답 확인

정답 ③

56번
공기조화방식에서 변풍량 단일덕트 방식의 특징에 대한 설 명으로 틀린 것은?
  1. ① 송풍기의 풍량제어가 가능하므로 부분 부하시 반송에너 지 소비량을 경감시킬 수 있다.
  2. ② 동시사용률을 고려하여 기기용량을 결정할 수 있으므로 설비용량이 커질 수 있다.
  3. ③ 변풍량 유닛을 실 별 또는 존 별로 배치함으로써 개별 제어 및 존 제어가 가능하다.
  4. ④ 부하변동에 따라 실내온도를 유지하 수 있으므로 열원 설비용 에너지 낭비가 적다.
정답 확인

정답 ②

57번
송풍 덕트 내의 정압제어가 필요 없고, 발생 소음이 적은 변풍량 유닛은?
  1. ① 유인형
  2. ② 슬롯형
  3. ③ 바이패스형
  4. ④ 노즐형
정답 확인

정답 ③

58번
다음 중 보온, 보냉, 방로의 목적으로 덕트 전체를 단열해 야 하는 것은?
  1. ① 급기 덕트
  2. ② 배기 덕트
  3. ③ 외기 덕트
  4. ④ 배연 덕트
정답 확인

정답 ①

59번
부하계산 시 고려되는 지중온도에 대한 설명으로 틀린 것 은?
  1. ① 지중온도는 지하실 또는 지중배관 등의 열손실을 구하 기 위하여 주로 이용된다.
  2. ② 지중온도는 외기온도 및 일사의 영향에 의해 1일 또는 연간을 통하여 주기적으로 변한다.
  3. ③ 지중온도는 지표면의 상태변화, 지중의 수분에 따라 변 화하나, 토질의 종류에 따라서는 큰 차이가 없다.
  4. ④ 연간변화에 있어 불역층 이하의 지중온도는 1m 증가함 에 따라 0.03~0.05℃씩 상승한다.
정답 확인

정답 ③

60번
보일러의 부속장치인 과열기가 하는 역할은?
  1. ① 연료연소에 쓰이는 공기를 예열시킨다.
  2. ② 포화액을 습증기로 만든다.
  3. ③ 습증기를 건포화증기로 만든다.
  4. ④ 포화증기를 과열증기로 만든다.
정답 확인

정답 ④

61번
세라믹 콘덴서 소자의 표면에 103K라고 적혀 있을 때 이 콘덴서의 용량은 몇 μF인가?
  1. ① 0.01
  2. ② 0.1
  3. ③ 103
  4. ④ 103
정답 확인

정답 ①

62번
온도를 전압으로 변환시키는 것은?
  1. ① 광전관
  2. ② 열전대
  3. ③ 포토다이오드
  4. ④ 광전다이오드
정답 확인

정답 ②

63번
병렬 운전 시 균압모선을 설치해야 되는 직류발전기로만 구성된 것은?
  1. ① 직권발전기, 분권발전기
  2. ② 분권발전기, 복권발전기
  3. ③ 직권발전기, 복권발전기
  4. ④ 분권발전기, 동기발전기
정답 확인

정답 ③

64번
공기 중 자계의 세기가 100 A/m 의 점에 놓아 둔 자극에 작용하는 힘은 8×10-3N 이다. 이 자극의 세기는 몇 Wb 인가?
  1. ① 8 × 105
  2. ② 8 × 10
  3. ③ 8 × 10-1
  4. ④ 8 × 10-5
정답 확인

정답 ④

65번
최대눈금 100mA, 내부저항 1.5Ω인 전류계에 0.3Ω의 분류 기를 접속하여 전류를 측정할 때 전류계의 지시가 50mA 라면 실제 전류는 몇 mA인가?
  1. ① 200
  2. ② 300
  3. ③ 400
  4. ④ 600
정답 확인

정답 ②

66번
목표값을 직접 사용하기 곤란할 때, 주 되먹임 요소와 비 교하여 사용하는 것은?
  1. ① 제어요소
  2. ② 비교장치
  3. ③ 되먹임요소
  4. ④ 기준입력요소
정답 확인

정답 ④

67번
비례적분제어 동작의 특징으로 옳은 것은?
  1. ① 간헐현상이 있다.
  2. ② 잔류편차가 많이 생긴다.
  3. ③ 응답의 안정성이 낮은 편이다.
  4. ④ 응답의 진동시간이 매우 길다.
정답 확인

정답 ①

68번
신호흐름선도와 등가인 블록선도를 그리려고 한다. 이때 G(s)로 알맞은 것은?
공조냉동기계기사 2019년 1회 68번 문제 그림
  1. ① s
  2. ② 1 / (s+1)
  3. ③ 1
  4. ④ s(s+1)
정답 확인

정답 ③

69번
다음은 직류전동기의 토크특성을 나타내는 그래프이다. (A), (B), (C), (D)에 알맞은 것은?
  1. ① (A) : 직권발전기, (B) : 가동복권발전기, (C) : 분권발 전기, (D) : 차동복권발전기
  2. ② (A) : 분권발전기, (B) : 직권발전기, (C) : 가동복권발 전기, (D) : 차동복권발전기
  3. ③ (A) : 직권발전기, (B) : 분권발전기, (C) : 가동복권발 전기, (D) : 차동복권발전기
  4. ④ (A) : 분권발전기, (B) : 가동복권발전기, (C) : 직권발 전기, (D) : 차동복권발전기
정답 확인

정답 ①

70번
서보기구의 특징에 관한 설명으로 틀린 것은?
  1. ① 원격제어의 경우가 많다.
  2. ② 제어량이 기계적 변위이다.
  3. ③ 추치제어에 해당하는 제어장치가 많다.
  4. ④ 신호는 아날로그에 비해 디지털인 경우가 많다.
정답 확인

정답 ④

71번
SCR에 관한 설명으로 틀린 것은?
  1. ① PNPN 소자이다.
  2. ② 스위칭 소자이다.
  3. ③ 양방향성 사이리스터이다.
  4. ④ 직류나 교류의 전력제어용으로 사용된다.
정답 확인

정답 ③

72번
피드백 제어계에서 목표치를 기준입력신호로 바꾸는 역할 을 하는 요소는?
  1. ① 비교부
  2. ② 조절부
  3. ③ 조작부
  4. ④ 설정부
정답 확인

정답 ④

75번
PLC(Programmable Logic Controller)의 출력부에 설치하 는 것이 아닌 것은?
  1. ① 전자개폐기
  2. ② 열동계전기
  3. ③ 시그널램프
  4. ④ 솔레노이드밸브
정답 확인

정답 ②

76번
4000Ω 의 저항기 양단에 100V의 전압을 인가할 경우 흐 르는 전류의 크기(mA)는?
  1. ① 4
  2. ② 15
  3. ③ 25
  4. ④ 40
정답 확인

정답 ③

77번
다음 설명에 알맞은 전기 관련 법칙은?
공조냉동기계기사 2019년 1회 77번 문제 그림
  1. ① 옴의 법칙
  2. ② 렌츠의 법칙
  3. ③ 플레밍의 법칙
  4. ④ 전압분배의 법칙
정답 확인

정답 ①

78번
그림과 같은 RLC 병렬공진회로에 관한 설명으로 틀린 것 은?
공조냉동기계기사 2019년 1회 78번 문제 그림
  1. ① 공진조건은 ωC = 1 / ωL 이다.
  2. ② 공진시 공진전류는 최소가 된다.
  3. ③ R이 작을수록 선택도 Q가 높다.
  4. ④ 공진시 입력 어드미턴스는 매우 작아진다.
정답 확인

정답 ③

80번
특성방정식이 s3+2s2+Ks+5=0 인 제어계가 안정하기 위한 K 값은?
공조냉동기계기사 2019년 1회 80번 문제 그림공조냉동기계기사 2019년 1회 80번 문제 그림
  1. ① K ＞ 0
  2. ② K ＜ 0
  3. ③ K ＞
  4. ④ K ＜
정답 확인

정답 ③

81번
냉매 배관 재료 중 암모니아를 냉매로 사용하는 냉동설비 에 가장 적합한 것은?
  1. ① 동, 동합금
  2. ② 아연, 주석
  3. ③ 철, 강
  4. ④ 크롬, 니켈 합금
정답 확인

정답 ③

82번
배수관의 관경 선정 방법에 관한 설명으로 틀린 것은?
  1. ① 기구배수관의 관경은 배수트랩의 구경 이상으로 하고 최소 30 mm 정도로 한다.
  2. ② 수직, 수평관 모두 배수가 흐르는 방향으로 관경이 축 소되어서는 안 된다.
  3. ③ 배수수직관은 어느 층에서나 최하부의 가장 큰 배수부 하를 담당하는 부분과 동일한 큰 배수부하를 담당하는 부분과 동일한 관경으로 한다.
  4. ④ 땅속에 매설되는 배수관 최소 구경은 30mm 정도로 한 다.
정답 확인

정답 ④

83번
급탕설비의 설계 및 시공에 관한 설명으로 틀린 것은?
  1. ① 중앙식 급탕방식은 개별식 급탕방식 보다 시공비가 많 이 든다.
  2. ② 온수의 순환이 잘되고 공기가 고이는 것을 방지하기 위 해 배관에 구배를 둔다.
  3. ③ 게이트 밸브는 공기고임을 만들기 때문에 글로브 밸브 를 사용한다.
  4. ④ 순환방식은 순환펌프에 의한 강제순환식과 온수의 비중 량 차이에 의한 중력식이 있다.
정답 확인

정답 ③

84번
다음 중 온수온도 90℃의 온수난방 배관의 보온재로 사용 하기에 가장 부적합한 것은?
  1. ① 규산칼슘
  2. ② 펄라이트
  3. ③ 암면
  4. ④ 폴리스틸렌
정답 확인

정답 ④

85번
중기난방 배관 시공법에 대한 설명으로 틀린 것은?
  1. ① 중기주관에서 지관을 분기하는 경우 관의 팽창을 고려 하여 스위블 이음법으로 한다.
  2. ② 진공환수식 배관의 증기주관은 1/100 ~ 1/200 선상향 구배로 한다.
  3. ③ 주형방열기는 일반적으로 벽에서 50~60mm 정도 떨어 지게 설치한다.
  4. ④ 보일러 주변의 배관방법에서는 증기관과 환수관 사이에 밸런스관을 달고, 하트포드(hartford) 접속법을 사용한 다.
정답 확인

정답 ②

86번
간접 가열식 급탕법에 관한 설명으로 틀린 것은?
  1. ① 대규모 급탕설비에 부적당하다.
  2. ② 순환증기는 높이에 관계 없이 저압으로 사용 가능하다.
  3. ③ 저탕탱크와 가열용 코일이 설치되어 있다.
  4. ④ 난방용 증기보일러가 있는 곳에 설치하면 설비비를 절 약하고 관리가 편하다.
정답 확인

정답 ①

87번
급탕배관의 단락현상(sort circuit)을 방지할 수 있는 배관 방식은?
  1. ① 리버스 리턴 배관방식
  2. ② 다이렉트 리턴 배관방식
  3. ③ 단관식 배관방식
  4. ④ 상향식 배관방식
정답 확인

정답 ①

88번
도시가스배관 설비기준에서 배관을 시가지의 도로 노면 밑 에 매설하는 경우에는 노면으로부터 배관의 외면까지 얼 마 이상을 유지해야 하는가? (단, 방호구조물 안에 설치하 는 경우는 제외한다.)
  1. ① 0.8 m
  2. ② 1 m
  3. ③ 1.5 m
  4. ④ 2 m
정답 확인

정답 ③

89번
관의 두께별 분류에서 가장 두꺼워 고압배관으로 사용할 수 있는 동관의 종류는?
  1. ① K형 동관
  2. ② S형 동관
  3. ③ L형 동관
  4. ④ N형 동관
정답 확인

정답 ①

90번
동관 이음 방법에 해당하지 않는 것은?
  1. ① 타이튼 이음
  2. ② 납땜 이음
  3. ③ 압축 이음
  4. ④ 플랜지 이음
정답 확인

정답 ①

91번
벤더에 의한 관 굽힘시 주름이 생겼다. 주된 원인은?
  1. ① 재료에 결함이 있다.
  2. ② 굽힘형의 홈이 관지름 보다 작다.
  3. ③ 클램프 또는 관에 기름이 묻어 있다.
  4. ④ 압력형이 조정이 세고 저항이 크다.
정답 확인

정답 ②

92번
공조배관 설계시 유속을 빠르게 했을 경우의 현상으로 틀 린 것은?
  1. ① 관경이 작아진다.
  2. ② 운전비가 감소한다.
  3. ③ 소음이 발생된다.
  4. ④ 마찰손실이 증대한다.
정답 확인

정답 ②

93번
증기난방 설비의 특징에 대한 설명으로 틀린 것은?
  1. ① 증발열을 이용하므로 열의 운반능력이 크다.
  2. ② 예열시간이 온수난방에 비해 짧고 증기순환이 빠르다.
  3. ③ 방열면적을 온수난방보다 적게 할 수 있다.
  4. ④ 실내 상하온도차가 작다.
정답 확인

정답 ④

94번
냉매배관 시공 시 주의사항으로 틀린 것은?
  1. ① 배관 길이는 되도록 짧게 한다.
  2. ② 온도변화에 의한 신축을 고려한다.
  3. ③ 곡률 반지름은 가능한 작게 한다.
  4. ④ 수평배관은 냉매흐름 방향으로 하향구배 한다.
정답 확인

정답 ③

96번
고가수조식 급수방식의 장점이 아닌 것은?
  1. ① 급수압력이 일정하다.
  2. ② 단수 시에도 일정량의 급수가 가능하다.
  3. ③ 급수 공급계통에서 물의 오염 가능성이 없다.
  4. ④ 대규모 급수에 적합하다.
정답 확인

정답 ③

97번
증발량 5000 kg/h인 보일러의 증기 엔탈피가 640 kcal/kg 이고, 급수 엔탈피가 15 kcal/kg 일 때, 보일러의 상당 증 발량(kg/h)은?
  1. ① 278
  2. ② 4800
  3. ③ 5797
  4. ④ 3125000
정답 확인

정답 ③

98번
냉동 장치의 배관설치에 관한 내용으로 틀린 것은?
  1. ① 토출가스의 합류 부분 배관은 T 이음으로 한다.
  2. ② 압축기와 응축기의 수평배관은 하향 구배로 한다.
  3. ③ 토출가스 배관에는 역류방지 밸브를 설치한다.
  4. ④ 토출관의 입상이 10m 이상일 경우 10m 마다 중간 트 랩을 설치한다.
정답 확인

정답 ①

99번
증기 및 물배관 등에서 찌꺼기를 제거하기 위하여 설치하 는 부속품은?
  1. ① 유니온
  2. ② P트랩
  3. ③ 부싱
  4. ④ 스트레이너
정답 확인

정답 ④

100번
가스 배관재료 중 내약품성 및 전기 절연성이 우수하며 사용온도가 80℃이하인 관은?
  1. ① 주철관
  2. ② 강관
  3. ③ 동관
  4. ④ 폴리에틸렌관 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2018년 3회 다음 회차2019년 2회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
