공조냉동기계기사 2017년 1회 기출문제

2017-03-05 시행 · 94문항

이 회차 문제 풀기 →
1번
다음에 열거한 시스템의 상태량 중 종량적 상태량인 것은?
  1. ① 엔탈피
  2. ② 온도
  3. ③ 압력
  4. ④ 비체적
정답 확인

정답 ①

2번
300L 체적의 진공인 탱크가 25℃, 6MPa의 공기를 공급하는 관에 연결된다. 밸브를 열어 탱크 안의 공기 압력이 5MPa이 될 때까지 공기를 채우고 밸브를 닫았다. 이 과정이 단열이고 운동에너지와 위치에너지의 변화는 무시해도 좋을 경우에 탱 크 안의 공기의 온도는 약 몇 ℃가 되는가? (단, 공기의 비열 비는 1.4이다.)
  1. ① 1.5℃
  2. ② 25℃
  3. ③ 84.4℃
  4. ④ 144.3℃
정답 확인

정답 ④

3번
10℃에서 160℃까지 공기의 평균 정적비열은 0.7315kJ/(kg ㆍK)이다. 이 온도 변화에서 공기 1kg의 내부에너지 변화는 약 몇 kJ인가?
  1. ① 101.1kJ
  2. ② 109.7kJ
  3. ③ 120.6kJ
  4. ④ 131.7kJ
정답 확인

정답 ②

4번
오토 사이클로 작동되는 기관에서 실린더의 간극 체적이 행 정 체적의 15%라고 하면 이론 열효율은 약 얼마인가? (안, 비열비 k=1.4이다.)
  1. ① 45.2%
  2. ② 50.6%
  3. ③ 55.7%
  4. ④ 61.4%
정답 확인

정답 ③

5번
열역학 제1법칙에 관한 설명으로 거리가 먼 것은?
  1. ① 열역학적계에 대한 에너지 보존법칙을 나타낸다.
  2. ② 외부에 어떠한 영향을 남기지 않고 계가 열원으로부터 받 은 열을 모두 일로 바꾸는 것은 불가능하다.
  3. ③ 열은 에너지의 한 형태로서 일을 열로 변환하거나 열을 일로 변환하는 것이 가능하다.
  4. ④ 열을 일로 변환하거나 일을 열로 변환할 때, 에너지의 총 량은 변하지 않고 일정하다.
정답 확인

정답 ②

6번
분자량이 M이고 질량이 2V 인 이상기체 A가 압력 p , 온도 T(절대온도)일 때 부피가 V 이다. 동일한 질량의 다른 이상기 체 B가 압력 2p, 온도 2T(절대온도)일 때 부피가 2V이면 이 기체의 분자량은 얼마인가?
  1. ① 0.5M
  2. ② M
  3. ③ 2M
  4. ④ 4M
정답 확인

정답 ①

7번
온도 300K, 압력 100kPa 상태의 공기 0.2kg이 완전히 단열 된 강체 용기 안에 있다. 패들(paddle)에 의하여 외부로부터 공기에 5kJ의 일이 행해질 때 최종 온도는 약 몇 kJ인가? (단, 공기의 정압비열과 정적비열은 각각 1.0035kJ/(kgㆍK), 0.7165kJ/(kgㆍK)이다.)
  1. ① 315
  2. ② 275
  3. ③ 335
  4. ④ 255
정답 확인

정답 ③

8번
단열된 가스터빈의 입구 측에서 가스가 압력 2MPa, 온도 1200K로 유입되어 출구 측에서 압력 100kPa, 온도 600K로 유출된다. 5MW의 출력을 얻기 위한 가스의 질량 유량은 약 몇 kg/s인가? (단, 터빈의 효율은 100%이고, 가스의 정압비 열은 1.12kJ/(kgㆍK)이다.)
  1. ① 6.44
  2. ② 7.44
  3. ③ 8.44
  4. ④ 9.44
정답 확인

정답 ②

9번
다음 냉동 사이클에서 열역학 제1법칙과 제2법칙을 모두 만 족하는 Q1, Q2, W는?
공조냉동기계기사 2017년 1회 9번 문제 그림
  1. ① Q1 = 20kJ, Q2 = 20kJ, W = 20kJ
  2. ② Q1 = 20kJ, Q2 = 30kJ, W = 20kJ
  3. ③ Q1 = 20kJ, Q2 = 20kJ, W = 10kJ
  4. ④ Q1 = 20kJ, Q2 = 10kJ, W = 5kJ
정답 확인

정답 ②

10번
4kg의 공기가 들어 있는 체적 0.4m3의 용기(A)와 체적이 0.2m3인 진공의 용기(B)를 밸브로 연결하였다. 두 용기의 온도가 같을 때 밸브를 열어 용기 A와 B의 압력이 평형에 도달했을 경우, 이 계의 엔트로피 증가량은 약 몇 J/K인가? (단, 공기의 기체상수는 0.287kJ/(kgㆍK)이다.)
  1. ① 712.8
  2. ② 595.7
  3. ③ 465.5
  4. ④ 348.2
정답 확인

정답 ③

11번

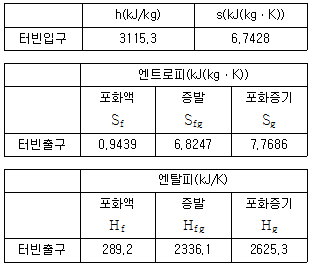

증기 터빈의 입구 조건은 3MPa, 350℃이고 출구의 압력은 30kPa이다. 이때 정상 등엔트로피 과정으로 가정할 경우, 유체의 단위 질량당 터빈에서 발생되는 출력은 약 몇 kJ/kg 인가? (단, 표에서 h는 단위질량당 엔탈피, s는 단위질량당 엔트로피이다.)
공조냉동기계기사 2017년 1회 11번 문제 그림
  1. ① 679.2
  2. ② 490.3
  3. ③ 841.1
  4. ④ 970.4
정답 확인

정답 ③

12번
피스톤-실린더 시스템에 100kPa의 압력을 갖는 1kg의 공기 가 들어있다. 초기 체적은 0.5m3이고, 이 시스템에 온도가 일정한 상태에서 열을 가하여 부피가 1.0m3이 되었다. 이 과정 중 전달된 에너지는 약 몇 kJ인가?
  1. ① 30.7
  2. ② 34.7
  3. ③ 44.8
  4. ④ 50.0
정답 확인

정답 ②

13번
다음 압력값 중에서 표준대기압(1atm)과 차이가 가장 큰 압 력은?
  1. ① 1MPa
  2. ② 100kPa
  3. ③ 1bar
  4. ④ 100hPa
정답 확인

정답 ①

14번
Rankine 사이클에 대한 설명으로 틀린 것은?
  1. ① 응축기에서의 열방출 온도가 낮을수록 열효율이 좋다.
  2. ② 증기의 최고온도는 터빈 재료의 내열특성에 의하여 제한 된다.
  3. ③ 팽창일에 비하여 압축일이 적은 편이다.
  4. ④ 터빈 출구에서 건도가 낮을수록 효율이 좋아진다.
정답 확인

정답 ④

15번
물 1kg이 포화온도 120℃에서 증발할 때, 증발 잠열은 2203kJ이다. 증발하는 동안 물의 엔트로피 증가량은 약 몇 kJ/K인가?
  1. ① 4.3
  2. ② 5.6
  3. ③ 6.5
  4. ④ 7.4
정답 확인

정답 ②

16번
14.33W의 전등을 매일 7시간 사용하는 집이 있다. 1개월 (30일) 동안 약 몇 kJ의 에너지를 사용하는가?
  1. ① 10830
  2. ② 15020
  3. ③ 17420
  4. ④ 22840
정답 확인

정답 ①

17번
이상적인 증기-압축 냉동사이클에서 엔트로피가 감소하는 과정은?
  1. ① 증발과정
  2. ② 압축과정
  3. ③ 팽창과정
  4. ④ 응축과정
정답 확인

정답 ④

18번
1kg의 공기가 100℃를 유지하면서 등온팽창하여 외부에 100kJ의 일을 하였다. 이때 엔트로피의 변화량은 약 몇 kJ/(kgㆍK)인가?
  1. ① 0.268
  2. ② 0.373
  3. ③ 1.00
  4. ④ 1.54
정답 확인

정답 ①

19번
압력 5kPa, 체적이 0.3m3인 기체가 일정한 압력 하에서 압 축되어 0.2m3로 되었을 때 이 기체가 한 일은? (단, +는 외 부로 기체가 일을 한 경우이고, -는 기체가 외부로부터 일 을 받은 경우이다.)
  1. ① -1000J
  2. ② 1000J
  3. ③ -500J
  4. ④ 500J
정답 확인

정답 ③

20번
폴리트로픽 과정 PVn = C 에서 지수 n = ∞ 인 경우는 어 떤 과정인가?
  1. ① 등온과정
  2. ② 정적과정
  3. ③ 정압과정
  4. ④ 단열과정
정답 확인

정답 ②

21번
증발기에 관한 설명으로 틀린 것은?
  1. ① 냉매는 증발기 속에서 습증기가 건포화 증기로 변한다.
  2. ② 건식 증발기는 유회수가 용이하다.
  3. ③ 만액식 증발기는 액백을 방지하기 위해 액분리기를 설치 한다.
  4. ④ 액순환식 증발기는 액 펌프나 저압 수액기가 필요없으므 로 소형 냉동기에 유리하다.
정답 확인

정답 ④

22번
아래의 사이클이 적용된 냉동장치의 냉동능력이 119kW일 때 다음 설명 중 틀린 것은? (단, 압축기의 단열효율 ηc는 0.7, 기계효율 ηm 은 0.85이며, 기계적 마찰손실 일은 열이 되어 냉매에 더해지는 것으로 가정한다.)
  1. ① 냉매 순환량은 0.7kg/s이다.
  2. ② 냉동장치의 실제 성능계수는 4.25이다.
  3. ③ 실제 압축기 토출 가스의 엔탈피는 약 467kJ/kg이다.
  4. ④ 실제 압축기 축 동력은 약 47.1kW이다.
정답 확인

정답 ②

23번
냉동장치의 고압부에 대한 안전장치가 아닌 것은?
  1. ① 안전밸브
  2. ② 고압스위치
  3. ③ 가용전
  4. ④ 방폭문
정답 확인

정답 ④

24번
냉동기에 사용되는 팽창밸브에 관한 설명으로 옳은 것은?
  1. ① 온도 자동 팽창밸브는 응축기의 온도를 일정하게 유지ㆍ 제어한다.
  2. ② 흡입압력 조정밸브는 압축기의 흡입압력이 설정치 이상 이 되지 않도록 제어한다.
  3. ③ 전자밸브를 설치할 경우 흐름방향을 고려할 필요가 없 다.
  4. ④ 고압측 플로트(float)밸브는 냉매 액의 속도로 제어한다.
정답 확인

정답 ②

25번
고온부의 절대온도를 T1, 저온부의 절대온도를 T2, 고온부로 방출하는 열량을 Q1, 저온부로부터 흡수하는 열량을 Q2라고 할 때, 이 냉동기의 이론 성적계수(COP)를 구하는 식은?
  1. ① Q1/Q1-Q2
  2. ② Q2/Q1-Q2
  3. ③ T1/T1-T2
  4. ④ T1-T2/T1
정답 확인

정답 ②

26번
2단압축 1단팽창 냉동장치에서 각 점의 엔탈피는 다음의 P-h 선도와 같다고 할 때, 중간냉각기 냉매 순환량은? (단, 냉동능력은 20RT이다.)
공조냉동기계기사 2017년 1회 26번 문제 그림
  1. ① 68.04kg/h
  2. ② 85.89kg/h
  3. ③ 222.82kg/h
  4. ④ 290.8kg/h
정답 확인

정답 ①

27번
증기 압축식 냉동기와 비교하여 흡수식 냉동기의 특징이 아 닌 것은?
  1. ① 일반적인 증기 압축식 냉동기보다 성능계수가 낮다.
  2. ② 압축기의 소비동력을 비교적 절감시킬 수 있다.
  3. ③ 초기 운전 시 정격성능을 발휘할 때까지 도달속도가 느 리다.
  4. ④ 냉각수 배관, 펌프, 냉각탑의 용량이 커져 보조기기설비 비가 증가한다.
정답 확인

정답 ②

28번
단위 시간당 전도에 의한 열량에 대한 설명으로 틀린 것은?
  1. ① 전도열량은 물체의 두께에 반비례한다.
  2. ② 전도열량은 물체의 온도 차에 비례한다.
  3. ③ 전도열량은 전열면적에 반비례한다.
  4. ④ 전도열량은 열전도율에 비례한다.
정답 확인

정답 ③

29번
냉동능력이 99600kcal/h이고, 압축소요 동력이 35kW인 냉 동기에서 응축기의 냉각수 입구온도가 20℃, 냉각수량이 360L/min이면 응축기 출구의 냉각수 온도는?
  1. ① 22℃
  2. ② 24℃
  3. ③ 26℃
  4. ④ 28℃
정답 확인

정답 ③

30번
냉동사이클에서 습압축으로 일어나는 현상과 가장 거리가 먼 것은?
  1. ① 응축잠열 감소
  2. ② 냉동능력 감소
  3. ③ 압축기의 체적 효율 감소
  4. ④ 성적계수 감소
정답 확인

정답 ①

31번
일반적인 냉매의 구비 조건으로 옳은 것은?
  1. ① 활성이며 부식성이 없을 것
  2. ② 전기저항이 적을 것
  3. ③ 점성이 크고 유동 저항이 클 것
  4. ④ 열전달률이 양호할 것
정답 확인

정답 ④

32번
증기 압축식 냉동사이클에서 증발온도를 일정하게 유지시키 고, 응축온도를 상승시킬 때 나타나는 현상이 아닌 것은?
  1. ① 소요동력 증가
  2. ② 성적계수 감소
  3. ③ 토출가스 온도 상승
  4. ④ 플래시가스 발생량 감소
정답 확인

정답 ④

33번
다음 중 터보압축기의 용량(능력)제어 방법이 아닌것은?
  1. ① 회전속도에 의한 제어
  2. ② 흡입 댐퍼(damper)에 의한 제어
  3. ③ 부스터(booster)에 의한 제어
  4. ④ 흡입가이드 베인(guide vane)에 의한 제어
정답 확인

정답 ③

34번
나선상의 관에 냉매를 통과시키고, 그 나선관을 원형 또는 구형의 수조에 담그고, 물을 수조에 순환시켜서 냉각하는 방식의 응축기는?
  1. ① 대기식 응축기
  2. ② 이중관식 응축기
  3. ③ 지수식 응축기
  4. ④ 증발식 응축기
정답 확인

정답 ③

35번
0.08m3의 물속에 700℃의 쇠뭉치 3kg을 넣었더니 쇠뭉치의 평균 온도가 18℃로 변하였다. 이때 물의 온도 상승량은? (단, 물의 밀도는 1000kg/m3이고, 쇠의 비열은 606J/kg ㆍ℃이며, 물과 공기와의 열교환은 없다.)
  1. ① 2.8℃
  2. ② 3.7℃
  3. ③ 4.8℃
  4. ④ 5.7℃
정답 확인

정답 ②

36번
팽창밸브의 역할로 가장 거리가 먼 것은?
  1. ① 압력강하
  2. ② 온도강하
  3. ③ 냉매량 제어
  4. ④ 증발기에 오일 흡입 방지
정답 확인

정답 ④

37번
증발식 응축기에 관한 설명으로 옳은 것은?
  1. ① 외기의 습구온도 영향을 많이 받는다.
  2. ② 외부공기가 깨끗한 곳에서는 일리미네이터(eliminator)를 설치할 필요가 없다.
  3. ③ 공급수의 양은 물의 증발량과 일리미네이터에서 배제하 는 양을 가산한 양으로 충분하다.
  4. ④ 냉각작용은 물을 살포하는 것만으로 한다.
정답 확인

정답 ①

38번
냉동장치로 얼음 1ton을 만드는 데 50kWh의 동력이 소비된 다. 이 장치에 20℃의 물이 들어가서 -10℃의 얼음으로 나 온다고 할 때, 이 냉동장치의 성적계수는? (단, 얼음의 융해 잠열은 80kcal/kg, 비열은 0.5kcal/kgㆍ℃이다.)
  1. ① 1.12
  2. ② 2.44
  3. ③ 3.42
  4. ④ 4.67
정답 확인

정답 ②

39번
냉동능력이 1RT인 냉동장치가 1kW의 압축동력을 필요로 할 때, 응축기에서의 방열량은?
  1. ① 2kcal/h
  2. ② 3321kcal/h
  3. ③ 4180kcal/h
  4. ④ 2460kcal/h
정답 확인

정답 ③

40번
안정적으로 작동되는 냉동 시스템에서 팽창밸브를 과도하게 닫았을 때 일어나는 현상이 아닌 것은?
  1. ① 흡입압력이 낮아지고 증발기 온도가 저하한다.
  2. ② 압축기의 흡입가스가 과열된다.
  3. ③ 냉동능력이 감소한다.
  4. ④ 압축기의 토출가스 온도가 낮아진다.
정답 확인

정답 ④

42번
다음은 어느 방식에 대한 설명인가?
공조냉동기계기사 2017년 1회 42번 문제 그림
  1. ① 정풍량 단일덕트방식
  2. ② 변풍량 단일덕트방식
  3. ③ 패키지방식
  4. ④ 유인유닛방식
정답 확인

정답 ②

44번
다음 중 흡수식 냉동기의 구성기기가 아닌 것은?
  1. ① 응축기
  2. ② 흡수기
  3. ③ 발생기
  4. ④ 압축기
정답 확인

정답 ④

45번
냉난방 공기조화 설비에 관한 설명으로 틀린 것은?
  1. ① 조명기구에 의한 영향은 현열로서 냉방부하 계산 시 고 려되어야 한다.
  2. ② 패키지 유닛 방식을 이용하면 중앙공조 방식에 비해 공 기조화용 기계실의 면적이 적게 요구된다.
  3. ③ 이중 덕트 방식은 개별제어를 할 수 있는 이점을 있지만 일반적으로 설비비 및 운전비가 많아진다.
  4. ④ 지역냉난방은 개별냉난방에 비해 일반적으로 공사비는 현저하게 감소한다.
정답 확인

정답 ④

46번
단일덕트 재열방식의 특징에 관한 설명으로 옳은 것은?
  1. ① 부하 패턴이 다른 다수의 실 또는 존의 공조에 적합하 다.
  2. ② 식당과 같이 잠열부하가 많은 곳의 공조에는 부적합하 다.
  3. ③ 전수방식으로서 부하변동이 큰 실이나 존에서 에너지 절 약형으로 사용된다.
  4. ④ 시스템의 유지ㆍ보수 면에서는 일반 단일덕트에 비해 우 수하다.
정답 확인

정답 ①

47번
유효온도(effective temperature)에 대한 설명으로 옳은 것 은?
  1. ① 온도, 습도를 하나로 조합한 상태의 측정온도이다.
  2. ② 각기 다른 실내온도에서 습도에 따라 실내 환경을 평가 하는 척도로 사용된다.
  3. ③ 인체가 느끼는 쾌적온도로써 바람이 없는 정지된 상태에 서 상대습도가 100%인 포화상태의 공기 온도를 나타낸 다.
  4. ④ 유효온도 선도는 복사영향을 무시하여 건구온도 대신에 글로브 온도계의 온도를 사용한다.
정답 확인

정답 ③

48번
습공기 100kg이 있다. 이때 혼합되어 있는 수증기의 질량이 2kg이라면, 공기의 절대습도는?
  1. ① 0.0002kg/kg
  2. ② 0.02kg/kg
  3. ③ 0.2kg/kg
  4. ④ 0.98kg/kg
정답 확인

정답 ②

49번
크기 1000×500mm의 직관 덕트에 35℃의 온풍 18000m3/h이 흐르고 있다. 이 덕트가 -10℃의 실외 부분을 지날 때 길이 20m당 덕트 표면으로부터의 열손실은? (단, 덕트는 암면 25mm로 보온되어 있고, 이때 1000m당 온도 차 1℃에 대한 온도강하는 0.9℃이다. 공기의 밀도는 1.2kg/m3, 정압비열은 1.01kJ/kgㆍK이다.)
  1. ① 3.0kW
  2. ② 3.8kW
  3. ③ 4.9kW
  4. ④ 6.0kW
정답 확인

정답 ③

51번
덕트의 굴곡부 등에서 덕트 내에 흐르는 기류를 안정시키기 위한 목적으로 사용하는 기구는?
  1. ① 스플릿 댐퍼
  2. ② 가이드 베인
  3. ③ 릴리프 댐퍼
  4. ④ 버터플라이 댐퍼
정답 확인

정답 ②

52번
실리카겔, 활성알루미나 등을 사용하여 감습을 하는 방식 은?
  1. ① 냉각 감습
  2. ② 압축 감습
  3. ③ 흡수식 감습
  4. ④ 흡착식 감습
정답 확인

정답 ④

53번
난방설비에서 온수헤더 또는 증기헤더를 사용하는 주된 이 유로 가장 적합한 것은?
  1. ① 미관을 좋게 하기 위해서
  2. ② 온수 및 증기의 온도 차가 커지는 것을 방지하기 위해서
  3. ③ 워터 해머(water hammer)를 방지하기 위해서
  4. ④ 온수 및 증기를 각 계통별로 공급하기 위해서
정답 확인

정답 ④

54번
환기(ventilation)란 A에 있는 공기의 오염을 막기 위하여 B 로부터 C를 공급하여, 실내의 D를 실외로 배출 하고 실내의 오염 공기를 교환 또는 희석시키는 것을 말한다. 여기서 A, B, C, D로 적절한 것은?
  1. ① A : 일정 공간, B : 실외, C : 청정한 공기, D : 오염된 공기
  2. ② A : 실외, B : 일정 공간, C : 청정한 공기, D : 오염된 공기
  3. ③ A : 일정 공간, B : 실외, C : 오염된 공기, D : 청정한 공기
  4. ④ A : 실외, B : 일정 공간, C : 오염된 공기, D : 청정한 공기
정답 확인

정답 ①

55번
다음과 같이 단열된 덕트 내에 공기가 통하고 이것에 열량 Q (kcal/h)와 수분 L (kg/h)을 가하여 열평형이 이루어졌을 때, 공기에 가해진 열량은? (단, 공기의 유량은 G (kg/h), 가열코일 입ㆍ출구의 엔탈피, 절대습도를 각각 h1 , h2 (kcal/kg), x1, x2 (kg/kg)로 하고, 수분의 엔탈피를 hL (kcal/kg)로 한다.)
  1. ① G(h2-h1)+LhL
  2. ② G(x2-x1)+LhL
  3. ③ G(h2-h1)-LhL
  4. ④ G(x2-x1)-LhL
정답 확인

정답 ③

56번
공기열원 열펌프를 냉동사이클 또는 난방사이클로 전환하기 위하여 사용하는 밸브는?
  1. ① 체크 밸브
  2. ② 글로브 밸브
  3. ③ 4방 밸브
  4. ④ 릴리프 밸브
정답 확인

정답 ③

57번
국부저항 상류의 풍속을 V1, 하류의 풍속을 V2 라고 하고 전 압기준 국부저항계수를 ζT, 정압기준 국부저항계수를 ζS 라 할 때 두 저항계수의 관계식은?
  1. ① ζT = ζS + 1 - (V1/V2)2
  2. ② ζT = ζS + 1 - (V2/V1)2
  3. ③ ζT = ζS + 1 + (V1/V2)2
  4. ④ ζT = ζS + 1 + (V2/V1)2
정답 확인

정답 ②

58번
냉동 창고의 벽체가 두께 15cm, 열전도율 1.4kcal/mㆍh ㆍ℃인 콘크리트와 두께 5cm, 열전도율이 1.2kcal/mㆍh ㆍ℃인 모르타르로 구성되어 있다면, 벽체의 열통과율은? (단, 내벽측 표면 열전달률은 8kcal/m2ㆍhㆍ℃, 외벽측 표 면 열전달률은 20kcal/m2ㆍhㆍ℃이다.)
  1. ① 0.026kcal/m2ㆍhㆍ℃
  2. ② 0.323kcal/m2ㆍhㆍ℃
  3. ③ 3.088kcal/m2ㆍhㆍ℃
  4. ④ 38.175kcal/m2ㆍhㆍ℃
정답 확인

정답 ③

59번
공조설비를 구성하는 공기조화기는 공기여과기, 냉ㆍ온수코 일, 가습기, 송풍기로 구성되어 있는데, 다음 중 이들 장치 와 직접 연결되어 사용되는 설비가 아닌 것은?
  1. ① 공급덕트
  2. ② 주증기관
  3. ③ 냉각수관
  4. ④ 냉수관
정답 확인

정답 ③

60번
10℃의 냉풍을 급기하는 덕트가 건구온도 30℃, 상대습도 70%인 실내에 설치되어 있다. 이때 덕트의 표면에 결로가 발생하지 않도록 하려면 보온재의 두께는 최소 몇 mm 이상 이어야 하는가? (단, 30℃, 70%의 노점 온도 24℃, 보온재 의 열전도율은 0.03kcal/mㆍhㆍ℃, 내표면의 열전달률은 40kcal/m2ㆍhㆍ℃, 외표면의 열전달률은 8kcal/m2ㆍhㆍ℃, 보온재 이외의 열저항은 무시한다.)
  1. ① 5mm
  2. ② 8mm
  3. ③ 16mm
  4. ④ 20mm
정답 확인

정답 ②

61번
그림과 같은 블럭선도에서 X3/X1 를 구하면?
공조냉동기계기사 2017년 1회 61번 문제 그림
  1. ① G1 + G2
  2. ② G1 - G2
  3. ③ G1ㆍG2
  4. ④ G1/G2
정답 확인

정답 ③

62번
내부저항 90Ω, 최대지시값 100μA의 직류전류계로 최대지시 값 1mA를 측정하기 위한 분류기 저항은 몇 Ω인가?
  1. ① 9
  2. ② 10
  3. ③ 90
  4. ④ 100
정답 확인

정답 ②

63번
100V용 전구 30W와 60W 두 개를 직렬로 연결하고 직류 100V 전원에 접속하였을 때 두 전구의 상태로 옳은 것은?
  1. ① 30W 전구가 더 밝다.
  2. ② 60W 전구가 더 밝다.
  3. ③ 두 전구의 밝기가 모두 같다.
  4. ④ 두 전구가 모두 켜지지 않는다.
정답 확인

정답 ①

64번
조절계의 조절요소에서 비례미분제어에 관한 기호는?
  1. ① P
  2. ② PI
  3. ③ PD
  4. ④ PID
정답 확인

정답 ③

65번
A = 6+j8, B = 20∠60°일 때 A+B를 직각좌표형식으로 표 현하면?
  1. ① 16+j18
  2. ② 26+j28
  3. ③ 16+j25.32
  4. ④ 23.32+j18
정답 확인

정답 ③

66번
보일러의 자동연소제어가 속하는 제어는?
  1. ① 비율제어
  2. ② 추치제어
  3. ③ 추종제어
  4. ④ 정치제어
정답 확인

정답 ①

67번
서보기구에서 주로 사용하는 제어량은?
  1. ① 전류
  2. ② 전압
  3. ③ 방향
  4. ④ 속도
정답 확인

정답 ③

68번
비례적분미분제어를 이용했을 때의 특징에 해당되지 않는 것은?
  1. ① 정정시간을 적게 한다.
  2. ② 응답의 안정성이 작다.
  3. ③ 잔류편차를 최소화 시킨다.
  4. ④ 응답의 오버슈트를 감소시킨다.
정답 확인

정답 ②

69번
유도전동기에 인가되는 전압과 주파수를 동시에 변환시켜 직류전동기와 동등한 제어 성능을 얻을 수 있는 제어방식 은?
  1. ① VVVF 방식
  2. ② 교류 궤환제어방식
  3. ③ 교류 1단 속도제어방식
  4. ④ 교류 2단 속도제어방식
정답 확인

정답 ①

70번
단면적 S(m2)]를 통과하는 자속을 ø(Wb)라 하면 자속밀도 B(Wb/m2)를 나타낸 식으로 옳은 것은?
  1. ① B = Sø
  2. ② B = ø/S
  3. ③ B = S/ø
  4. ④ B = ø/μS
정답 확인

정답 ②

71번
어떤 저항에 전압 100V, 전류 50A를 5분간 흘렸을 때 발생 하는 열량은 약 몇 kcal인가?
  1. ① 90
  2. ② 180
  3. ③ 360
  4. ④ 720
정답 확인

정답 ③

72번
3상 유도전동기의 출력이 5kW, 전압 200V, 역률 80%, 효 율이 90%일 때 유입되는 선전류는 약 몇 A인가?
  1. ① 14
  2. ② 17
  3. ③ 20
  4. ④ 25
정답 확인

정답 ③

73번
탄성식 압력계에 해당되는 것은?
  1. ① 경사관식
  2. ② 압전기식
  3. ③ 환상평형식
  4. ④ 벨로스식
정답 확인

정답 ④

75번
빛의 양(조도)에 의해서 동작되는 CdS를 이용한 센서에 해 당하는 것은?
  1. ① 저항 변화형
  2. ② 용량 변화형
  3. ③ 전압 변화형
  4. ④ 인덕턴스 변화형
정답 확인

정답 ①

76번
전원전압을 안정하게 유지하기 위하여 사용되는 다이오드로 가장 옳은 것은?
  1. ① 제너 다이오드
  2. ② 터널 다이오드
  3. ③ 보드형 다이오드
  4. ④ 바랙터 다이오드
정답 확인

정답 ①

78번
피드백 제어계의 제어장치에 속하지 않는 것은?
  1. ① 설정부
  2. ② 조절부
  3. ③ 검출부
  4. ④ 제어대상
정답 확인

정답 ④

79번
평행한 두 도체에 같은 방향의 전류를 흘렸을 때 두 도체 사이에 작용하는 힘은?
  1. ① 흡인력
  2. ② 반발력
  3. ③ I/2πr 의 힘
  4. ④ 힘이 작용하지 않는다.
정답 확인

정답 ①

81번
급수배관 시공 시 수격작용의 방지 대책으로 틀린것은?
  1. ① 플래시 밸브 또는 급속 개폐식 수전을 사용한다.
  2. ② 관 지름은 유속이 2.0~2.5m/s 이내가 되도록 설정한다.
  3. ③ 역류 방지를 위하여 체크 밸브를 설치하는 것이 좋다.
  4. ④ 급수관에서 분기할 때에는 T 이음을 사용한다.
정답 확인

정답 ①

82번
고무링과 가단 주철제의 칼라를 죄어서 이음하는 방법은?
  1. ① 플랜지 접합
  2. ② 빅토리 접합
  3. ③ 기계적 접합
  4. ④ 동관 접합
정답 확인

정답 ②

83번
공랭식 응축기 배관 시 틀린 것은?
  1. ① 소형 냉동기에 사용하며 핀이 있는 파이프 속에 냉매를 통하여 바람 이송 냉각설계로 되어 있다.
  2. ② 냉방기가 응축기 아래 설치되는 경우 배관 높이가 10m 이상일 때는 5m마다 오일 트랩을 설치해야 한다.
  3. ③ 냉방기가 응축기 위에 위치하고, 압축기가 냉방기에 내 장되었을 경우에는 오일 트랩이 필요없다.
  4. ④ 수랭식에 비해 능력은 낮지만, 냉각수를 사용하지 않아 동결의 염려가 없다.
정답 확인

정답 ②

84번
증기난방 배관 시 단관 중력 환수식 배관에서 증기와 응축 수의 흐름 방향이 다른 역류관의 구배는 얼마로 하는가?
  1. ① 1/50 ~ 1/100
  2. ② 1/100 ~ 1/200
  3. ③ 1/200 ~ 1/250
  4. ④ 1/250 ~ 1/300
정답 확인

정답 ①

85번
공동주택 등 회의 건축물 등에 도시가스를 공급하는 경우 정압기에서 가스 사용자가 점유하고 있는 토지의 경계까지 이르는 배관을 무엇이라고 하는가?
  1. ① 내관
  2. ② 공급관
  3. ③ 본관
  4. ④ 중압관
정답 확인

정답 ②

86번
냉동장치에서 압축기의 진동이 배관에 전달되는 것을 흡수 하기 위하여 압축기 토출, 흡입배관 등에 설치해주는 것은?
  1. ① 팽창밸브
  2. ② 안전밸브
  3. ③ 사이트 글라스
  4. ④ 플렉시블 튜브
정답 확인

정답 ④

87번
온수난방 배관 설치 시 주의 사항으로 틀린 것은?
  1. ① 온수 방열기마다 수동식 에어벤트를 설치한다.
  2. ② 수평 배관에서 관경을 바꿀 때는 편심 이음을 사용한다.
  3. ③ 팽창관에 스톱밸브를 부착하여 긴급상황 시유체 흐름을 차단하도록 한다.
  4. ④ 수리나 난방 휴지 시 배수를 위한 드레인 밸브를 설치한 다.
정답 확인

정답 ③

88번
급수에 사용되는 물은 탄산칼슘의 함유량에 따라 연수와 경 수로 구분된다. 경수 사용 시 발생될 수 있는 현상으로 틀 린 것은?
  1. ① 보일러 용수로 사용 시 내면에 관석이 많이 발생한다.
  2. ② 전열효율이 저하하고 과열 원인이 된다.
  3. ③ 보일러의 수명이 단축된다.
  4. ④ 비누거품이 많이 발생한다.
정답 확인

정답 ④

89번
관의 종류와 이음방법의 연결로 틀린 것은?
  1. ① 강관 - 나사이음
  2. ② 동관 - 압축이음
  3. ③ 주철관 - 칼라이음
  4. ④ 스테인리스강관 –몰코이음
정답 확인

정답 ③

90번
냉동설비배관에서 액분리기와 압축기 사이에 냉매배관을 할 때 구배로 옳은 것은?
  1. ① 1/100 정도의 압축기 측 상향 구배로 한다.
  2. ② 1/100 정도의 압축기 측 하향 구배로 한다.
  3. ③ 1/200 정도의 압축기 측 상향 구배로 한다.
  4. ④ 1/200 정도의 압축기 측 하향 구배로 한다.
정답 확인

정답 ④

91번
밀폐식 온수난방 배관에 대한 설명으로 틀린 것은?
  1. ① 배관의 부식이 비교적 적어 수명이 길다.
  2. ② 배관경이 적어지고 방열기도 적게 할 수 있다.
  3. ③ 팽창탱크를 사용한다.
  4. ④ 배관 내의 온수 온도는 70℃ 이하이다.
정답 확인

정답 ④

92번
강관의 나사이음 시 관을 절단한 후 관 단면의 안쪽에 생기 는 거스러미를 제거할 대 사용하는 공구는?
  1. ① 파이프 바이스
  2. ② 파이프 리머
  3. ③ 파이프 렌치
  4. ④ 파이프 커터
정답 확인

정답 ②

93번
순동 이음쇠를 사용할 때에 비하여 동합금 주물 이음쇠를 사용할 때 고려할 사항으로 가장 거리가 먼 것은?
  1. ① 순동 이음쇠 사용에 비해 모세관 현상에 의한 용융 확산 이 어렵다.
  2. ② 순동 이음쇠와 비교하여 용접재 부착력은 큰 차이가 없 다.
  3. ③ 순동 이음쇠와 비교하여 냉벽 부분이 발생할 수 있다.
  4. ④ 순동 이음쇠 사용에 비해 열팽창의 불균일에 의한 부정 적 틈새가 발생할 수 있다.
정답 확인

정답 ②

94번
급수 펌프에 대한 배관 시공법 중 옳은 것은?
  1. ① 수평관에서 관경을 바꿀 경우 동심 리듀를 사용한다.
  2. ② 흡입관을 되도록 길게 하고 굴곡 부분이 되도록 많게 하 여야 한다.
  3. ③ 풋 밸브는 동 수위면보다 흡입관경의 2배 이상 물 속에 들어가야 한다.
  4. ④ 토출 측은 진공계를, 흡입 측은 압력계를 설치한다.
정답 확인

정답 ③

95번
배관용 패킹재료 선정 시 고려해야 할 사항으로 가장 거리 가 먼 것은?
  1. ① 유체의 압력
  2. ② 재료의 부식성
  3. ③ 진동의 유무
  4. ④ 시트면의 형상
정답 확인

정답 ④

96번
난방배관에 대한 설명을 옳은 것은?
  1. ① 환수주관의 위치가 보일러 표준수위보다 위쪽에 배관 되 어 있으면 습식환수라고 한다.
  2. ② 진공환수식 증기난방에서 하트포드접속법을 활용하면 응 축수를 1.5m까지 흡상할 수 있다.
  3. ③ 온수난방의 경우 증기난방보다 운전 중 침입공기에 의한 배관의 부식 우려가 크다.
  4. ④ 증기배관 도중에 글로브 밸브를 설치하는 경우에는 밸브 축이 옆을 향하도록 설치하여야 한다.
정답 확인

정답 ④

97번
배관의 이음에 관한 설명으로 틀린 것은?
  1. ① 동관의 압축 이음(flare joint)은 지름이 작은 관에서 분해 ㆍ결합이 필요한 경우에 주로 적용하는 이음방식이다.
  2. ② 주철관의 타이튼 이음은 고무링을 압륜으로 죄어 볼트로 체결하는 이음방식이다.
  3. ③ 스테인리스 강관의 프레스 이음은 고무링이 들어 있는 이음쇠에 관을 넣고 압축공구로 눌러 이음하는 방식이 다.
  4. ④ 경질염화비닐관의 TS이음은 접착제를 발라 이음관에 삽 입하여 이음하는 방식이다.
정답 확인

정답 ②

98번
급탕배관의 신축을 흡수하기 위한 시공방법으로 틀린 것은?
  1. ① 건물의 벽 관통부분 배관에는 슬리브를 끼운다.
  2. ② 배관의 굽힘 부분에는 벨로스 이음으로 접합한다.
  3. ③ 복식 신축관 이음쇠는 신축구간의 중간에 설치한다.
  4. ④ 동관을 지지할 때에는 석면, 고무 등의 보호제를 사용하 여 고정시킨다.
정답 확인

정답 ②

99번
배수의 성질에 의한 구분에서 수세식 변기의 대ㆍ소변에서 나오는 배수는?
  1. ① 오수
  2. ② 잡배수
  3. ③ 특수배수
  4. ④ 우수배수
정답 확인

정답 ①

100번
개방식 팽창탱크 장치 내 전수량이 20000L이며 수온을 2 0℃에서 80℃로 상승시킬 경우, 물의 팽창수량은? (단, 비 중량은 20℃일 때 0.99823kg/L, 80℃일 때 0.97183kg/L 이다.)
  1. ① 54.3L
  2. ② 400L
  3. ③ 544L
  4. ④ 5430L 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ③

이전 회차2016년 2회 다음 회차2017년 2회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
