공조냉동기계기사 2019년 2회 기출문제

2019-04-27 시행 · 95문항

이 회차 문제 풀기 →
1번
어떤 시스템에서 공기가 초기에 290K에서 330K로 변화하였 고, 이 때 압력은 200kPa에서 600kPa로 변화하였다. 이 때 단위 질량당 엔트로피 변화는 약 몇 kJ/(kg·K)인가? (단, 공 기는 정압비열이 1.006 kJ/(kg·K)이고, 기체상수가 0.287 kJ/(kg·K)인 이상기체로 간주한다.)
  1. ① 0.445
  2. ② -0.445
  3. ③ 0.185
  4. ④ -0.185
정답 확인

정답 ④

2번
체적이 500cm3인 풍선에 압력 0.1MPa, 온도 288K의 공기가 가득 채워져 있다. 압력이 일정한 상태에서 풍선 속 공기 온 도가 300K로 상승했을 때 공기에 가해진 열량은 약 얼마인 가? (단, 공기는 정압비열이 1.005kJ/(kg·K), 기체상수가 0.287kJ/(kg·K) 인 이상기체로 간주한다.)
  1. ① 7.3 J
  2. ② 7.3 kJ
  3. ③ 14.6 J
  4. ④ 14.6 kJ
정답 확인

정답 ①

3번
어떤 사이클이 다음 온도(T)-엔트로피(s)선도와 같을 때 작동 유체에 주어진 열량은 약 몇 kJ/kg 인가?
공조냉동기계기사 2019년 2회 3번 문제 그림
  1. ① 4
  2. ② 400
  3. ③ 800
  4. ④ 1600
정답 확인

정답 ③

4번
효율이 40%인 열기관에서 유효하게 발생되는 동력이 110kW 라면 주위로 방출되는 총 열량은 약 몇 kW 인가?
  1. ① 375
  2. ② 165
  3. ③ 135
  4. ④ 85
정답 확인

정답 ②

5번
500W의 전열기로 4kg의 물을 20℃에서 90℃까지 가열하는 데 몇 분이 소요되는가? (단, 전열기에서 열은 전부 온도 상 승에 사용되고 물의 비열은 4180 J/(kg·K) 이다.)
  1. ① 16
  2. ② 27
  3. ③ 39
  4. ④ 45
정답 확인

정답 ③

6번
카르노 사이클로 작동되는 열기관이 고온체에서 100 kJ 의 열을 받고 있다. 이 기관의 열효율이 30%라면 방출되는 열량 은 약 몇 kJ 인가?
  1. ① 30
  2. ② 50
  3. ③ 60
  4. ④ 70
정답 확인

정답 ④

7번
100℃와 50℃ 사이에서 작동하는 냉동기로 가능한 최대성능 계수(COP)는 약 얼마인가?
  1. ① 7.46
  2. ② 2.54
  3. ③ 4.25
  4. ④ 6.46
정답 확인

정답 ④

8번
압력이 0.2 MPa이고, 초기 온도가 120℃ 인 1kg의 공기를 압축비 18로 가역 단열 압축하는 경우 최종온도는 약 몇 ℃ 인가? (단, 공기는 비열비가 1.4인 이상기체이다.)
  1. ① 676℃
  2. ② 776℃
  3. ③ 876℃
  4. ④ 976℃
정답 확인

정답 ④

9번

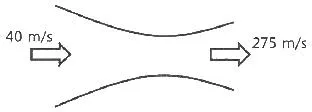

수증기가 정상과정으로 40m/s의 속도로 노즐에 유입되어 275m/s로 빠져나간다. 유입되는 수증기의 엔탈피는 3300kJ/kg, 노즐로부터 발생되는 열손실은 5.9kJ/kg일 때 노 즐 출구에서의 수증기 엔탈피는 약 몇 kJ/kg 인가?
공조냉동기계기사 2019년 2회 9번 문제 그림
  1. ① 3257
  2. ② 3024
  3. ③ 2795
  4. ④ 2612
정답 확인

정답 ①

10번
용기에 부착된 압력계에 얽힌 계기압력이 150 kPa 이고 국 소대기압이 100 kPa일 때 용기 안의 절대압력은?
  1. ① 250 kPa
  2. ② 150 kPa
  3. ③ 100 kPa
  4. ④ 50 kPa
정답 확인

정답 ①

11번
R-12를 작동 유체로 사용하는 이상적인 증기압축 냉동 사 이클이 있다. 여기서 증발기 출구 엔탈피는 229 kJ/kg, 팽 창밸브 출구 엔탈피는 81 kJ/kg, 응축기 입구 엔탈피는 255 kJ/kg 일 때 이 냉동기의 성적계수는 약 얼마인가?
  1. ① 4.1
  2. ② 4.9
  3. ③ 5.7
  4. ④ 6.8
정답 확인

정답 ③

12번
어떤 시스템a에서 유체는 외부로부터 19kJ의 일을 받으면서 167kJ의 열을 흡수하였다. 이 때 내부에너지의 변화는 어떻 게 되는가?
  1. ① 148 kJ 상승한다.
  2. ② 186 kJ 상승한다.
  3. ③ 148 kJ 감소한다.
  4. ④ 186 kJ 감소한다.
정답 확인

정답 ②

13번
그림과 같이 실린더 내의 공기가 상태 1에서 상태 2로 변화 할 때 공기가 한 일은? (단, P는 압력, V는 부피를 나타낸 다.)
공조냉동기계기사 2019년 2회 13번 문제 그림
  1. ① 30 kJ
  2. ② 60 kJ
  3. ③ 3000 kJ
  4. ④ 6000 kJ
정답 확인

정답 ④

14번
보일러에 물(온도 20℃, 엔탈피 84kJ/kg)이 유입되어 600 kPa의 포화증기(온도 159℃, 엔탈피 2757kJ/kg) 상태로 유 출된다. 물의 질량유량이 300 kg/h 이라면 보일러에 공급된 열량은 약 몇 kW 인가?
  1. ① 121
  2. ② 140
  3. ③ 223
  4. ④ 345
정답 확인

정답 ③

15번
압력이 100 kPa 이며 온도가 25℃ 인 방의 크기가 240m3 이다. 이 방에 들어있는 공기의 질량은 약 몇 kg 인가? (단, 공기는 이상기체로 가정하며, 공기의 기체상수는 0.287 kJ/(kg·K) 이다.)
  1. ① 0.00357
  2. ② 0.28
  3. ③ 3.57
  4. ④ 280
정답 확인

정답 ④

17번
Van der Waals 상태 방적식은 다음과 같이 나타낸다. 이 식에서 , b는 각각 무엇을 의미하는 것인가? (단, P는 압력, v는 비체적, R은 기체상수, T는 온도를 나타낸다.)
공조냉동기계기사 2019년 2회 17번 문제 그림공조냉동기계기사 2019년 2회 17번 문제 그림
  1. ① 분자간의 작용 인력, 분자 내부 에너지
  2. ② 분자간의 작용 인력, 기체 분자들이 차지하는 체적
  3. ③ 분자간의 질량, 분자 내부 에너지
  4. ④ 분자 자체의 질량, 기체 분자들이 차지하는 체적
정답 확인

정답 ②

18번
가역 과정으로 실린더 안의 공기를 50 kPa, 10℃ 상태에서 300 kPa 까지 압력(P)과 체적(V)의 관계가 다음과 같은 과 정으로 압축할 때 단위 질량당 방출되는 열량은 약 몇 kJ/kg 인가? (단, 기체 상수는 0.287 kJ/(kg·K) 이고, 정적 비열은 0.7 kJ/(kg·K) 이다.)
공조냉동기계기사 2019년 2회 18번 문제 그림
  1. ① 17.2
  2. ② 37.2
  3. ③ 57.2
  4. ④ 77.2
정답 확인

정답 ②

19번
등엔트로피 효율이 80%인 소형 공기터빈의 출력이 270 kJ/kg 이다. 입구 온도는 600 K 이며, 출구 압력은 100 kPa 이다. 공기의 정압비열은 1.004 kJ/(kg·K), 비열비는 1.4 일 때, 입구 압력(kPa)은 약 몇 kPa 인가? (단, 공기는 이상기체로 간주한다.)
  1. ① 1984
  2. ② 1842
  3. ③ 1773
  4. ④ 1621
정답 확인

정답 ③

20번
화씨 온도가 86°F 일 때 섭씨 온도는 몇 ℃ 인가?
  1. ① 30
  2. ② 45
  3. ③ 60
  4. ④ 75
정답 확인

정답 ①

21번
냉각탑의 성능이 좋아지기 위한 조건으로 적절한 것은?
  1. ① 쿨링레인지가 작을수록, 쿨링어프로치가 작을수록
  2. ② 쿨링레인지가 작을수록, 쿨링어프로치가 클수록
  3. ③ 쿨링레인지가 클수록, 쿨링어프로치가 작을수록
  4. ④ 쿨링레인지가 클수록, 쿨링어프로치가 클수록
정답 확인

정답 ③

22번
다음 중 절연내력이 크고 절연물질을 침식시키지 않기 때문 에 밀폐형 압축기에 사용하기에 적합한 냉매는?
  1. ① 프레온계 냉매
  2. ② H2O
  3. ③ 공기
  4. ④ NH3
정답 확인

정답 ①

23번
어떤 냉동기의 증발기 내 압력이 245 kPa 이며, 이 압력에 서의 포화온도, 포화액 엔탈피 및 건포화증기 엔탈피, 정압 비열은 조건과 같다. 증발기 입구 측 냉매의 엔탈피가 455kJ/kg이고, 증발기 출구 측 냉매온도가 –10℃의 과열증 기일 경우 증발기에서 냉매가 취득한 열량(kJ/kg)은?
공조냉동기계기사 2019년 2회 23번 문제 그림
  1. ① 167.3
  2. ② 152.3
  3. ③ 148.3
  4. ④ 112.3
정답 확인

정답 ①

24번
냉동능력이 1 RT인 냉동장치가 1kW의 압축동력을 필요로 할 때, 응축기에서의 방열량(kW)은?
  1. ① 2
  2. ② 3.3
  3. ③ 4.8
  4. ④ 6
정답 확인

정답 ③

25번
냉동사이클에서 응축온도 상승에 따른 시스템의 영향으로 가장 거리가 먼 것은? (단, 증발온도는 일정하다.)
  1. ① COP 감소
  2. ② 압축비 증가
  3. ③ 압축기 토출가스 온도 상승
  4. ④ 압축기 흡입가스 압력 상승
정답 확인

정답 ④

26번
어떤 냉장고의 방열적 면적이 500m2, 열통과율이 0.311 W/m2·℃일 때, 이 벽을 통하여 냉장고 내로 침입하는 열량 (kW)은? (단, 이 때의 외기온도는 32℃이며, 냉장고 내부온 도는 –15℃ 이다.)
  1. ① 12.6
  2. ② 10.4
  3. ③ 9.1
  4. ④ 7.3
정답 확인

정답 ④

27번
2차유체로 사용되는 브라인의 구비 조건으로 틀린 것은?
  1. ① 비등점이 높고, 응고점이 낮을 것
  2. ② 점도가 낮을 것
  3. ③ 부식성이 없을 것
  4. ④ 열전달률이 작을 것
정답 확인

정답 ④

28번
냉매 배관 내에 플래시 가스(flash gas)가 발생했을 때 나타 나는 현상으로 틀린 것은?
  1. ① 팽창밸브의 능력 부족 현상 발생
  2. ② 냉매부족과 같은 현상 발생
  3. ③ 액관 중의 기포 발생
  4. ④ 팽창밸브에서의 냉매 순환량 증가
정답 확인

정답 ④

29번
단면이 1m2인 단열재를 통하여 0.3kW의 열이 흐르고 있다. 이 단열재의 두께는 2.5cm 이고 열전도계수가 0.2 W/m·℃ 일 때 양면 사이의 온도차(℃)는?
  1. ① 54.5
  2. ② 42.5
  3. ③ 37.5
  4. ④ 32.5
정답 확인

정답 ③

30번
여러 대의 증발기를 사용할 경우 증발관 내의 압력이 가장 높은 증발기의 출구에 설치하여 압력을 일정 값 이하로 억 제하는 장치를 무엇이라고 하는가?
  1. ① 전자밸브
  2. ② 압력개폐기
  3. ③ 증발압력조정밸브
  4. ④ 온도조절밸브
정답 확인

정답 ③

31번
다음 그림은 2단 압축 암모니아 사이클을 나타낸 것이다. 냉동능력이 2RT인 경우 저단압축기의 냉매순환량(kg/h)은? (단, 1RT는 3.8kW이다.)
공조냉동기계기사 2019년 2회 31번 문제 그림
  1. ① 10.1
  2. ② 22.9
  3. ③ 32.5
  4. ④ 43.2
정답 확인

정답 ②

32번
다음 팽창밸브 중 인버터 구동 가변 용량형 공기조화장치나 증발온도가 낮은 냉동장치에서 팽창밸브의 냉매유량 조절 특성 향상과 유량제어 범위 확대 등을 목적으로 사용하는 것은?
  1. ① 전자식 팽창밸브
  2. ② 모세관
  3. ③ 플로트 팽창밸브
  4. ④ 정압식 팽창밸브
정답 확인

정답 ①

33번
식품의 평균 초온이 0℃일 때 이것을 동결하여 온도중심점 을 –15℃까지 내리는 데 걸리는 시간을 나타내는 것은?
  1. ① 유효동결시간
  2. ② 유효냉각시간
  3. ③ 공칭동결시간
  4. ④ 시간상수
정답 확인

정답 ③

34번
냉동장치를 운전할 때 다음 중 가장 먼저 실시하여야 하는 것은?
  1. ① 응축기 냉각수 펌프를 기동한다.
  2. ② 증발기 팬을 기동한다.
  3. ③ 압축기를 기동한다.
  4. ④ 압축기의 유압을 조정한다.
정답 확인

정답 ①

35번
다음 중 냉매를 사용하지 않는 냉동장치는?
  1. ① 열전 냉동장치
  2. ② 흡수식 냉동장치
  3. ③ 교축팽착식 냉동장치
  4. ④ 증기압축식 냉동장치
정답 확인

정답 ①

36번
축 동력 10kW, 냉매순환량 33kg/min인 냉동기에서 증발기 입구 엔탈피가 406kJ/kg, 증발기 출구 엔탈피가 615kJ/kg, 응축기 입구 엔탈피가 632kJ/kg 이다. ㉠실제 성능계수와 ㉡이론 성능계수는 각각 얼마인가?
  1. ① ㉠ 8.5, ㉡ 12.3
  2. ② ㉠ 8.5, ㉡ 9.5
  3. ③ ㉠ 11.5, ㉡ 9.5
  4. ④ ㉠ 11.5, ㉡ 12.3
정답 확인

정답 ④

37번
암모니아용 압축기의 실린더에 있는 워터재킷의 주된 설치 목적은?
  1. ① 밸브 및 스프링의 수명을 연장하기 위해서
  2. ② 압축효율의 상승을 도모하기 위해서
  3. ③ 암모니아는 토출온도가 낮기 때문에 이를 방지하기 위해 서
  4. ④ 암모니아의 응고를 방지하기 위해서
정답 확인

정답 ②

38번
스크류 압축기의 특징에 대한 설명으로 틀린 것은?
  1. ① 소형 경량으로 설치면적이 작다.
  2. ② 밸브와 피스톤이 없어 장시간의 연속운전이 불가능하다.
  3. ③ 암수 회전자의 회전에 의해 체적을 줄여 가면서 압축한 다.
  4. ④ 왕복동식과 달리 흡입밸브와 토출밸브를 사용하지 않는 다.
정답 확인

정답 ②

40번
2단 압축 냉동 장치 내 중간 냉각기 설치에 대한 설명으로 옳은 것은?
  1. ① 냉동효과를 증대시킬 수 있다.
  2. ② 증발기에 공급되는 냉매액을 과열시킨다.
  3. ③ 저압 압축기 흡입가스 중의 액을 분리시킨다.
  4. ④ 압축비가 증가되어 압축효율이 저하된다.
정답 확인

정답 ①

41번
난방부하 계산 시 일반적으로 무시할 수 있는 부하의 종류 가 아닌 것은?
  1. ① 틈새바람 부하
  2. ② 조명기구 발열 부하
  3. ③ 재실자 발생 부하
  4. ④ 일사 부하
정답 확인

정답 ①

42번
습공기의 상태변화를 나타내는 방법 중 하나인 열수분비의 정의로 옳은 것은?
  1. ① 절대습도 변화량에 대한 잠열량 변화량의 비율
  2. ② 절대습도 변화량에 대한 전열량 변화량의 비율
  3. ③ 상대습도 변화량에 대한 현열량 변화량의 비율
  4. ④ 상대습도 변화량에 대한 잠열량 변화량의 비율
정답 확인

정답 ②

43번
온수관의 온도가 80℃, 환수관의 온도가 60℃인 자연순환식 온수난방장치에서의 자연순환수두(mmAq)는? (단, 보일러에 서 방열기까지의 높이는 5m, 60℃에서의 온수 밀도는 983.24 kg/m3, 80℃에서의 온수 밀도는 971.84kg/m3 이 다.)
  1. ① 55
  2. ② 56
  3. ③ 57
  4. ④ 58
정답 확인

정답 ③

44번
온수난방 배관방식에서 단관식과 비교한 복관식에 대한 설 명으로 틀린 것은?
  1. ① 설비비가 많이 든다.
  2. ② 온도변화가 많다.
  3. ③ 온수 순환이 좋다.
  4. ④ 안정성이 높다.
정답 확인

정답 ②

45번
극간풍이 비교적 많고 재실 인원이 적은 실의 중앙 공조방 식으로 가장 경제적인 방식은?
  1. ① 변풍량 2중덕트 방식
  2. ② 팬코일 유닛 방식
  3. ③ 정풍량 2중덕트 방식
  4. ④ 정풍량 단일덕트 방식
정답 확인

정답 ②

46번
덕트 설계시 주의사항으로 틀린 것은?
  1. ① 장방형 덕트 단면의 종횡비는 가능한 한 6:1 이상으로 해야 한다.
  2. ② 덕트의 풍속은 15m/s 이하, 정압은 50 mmAq 이하의 저속덕트를 이용하여 소음을 줄인다.
  3. ③ 덕트의 분기점에는 댐퍼를 설치하여 압력 평행을 유지시 킨다.
  4. ④ 재료는 아연도금강판, 알루미늄판 등을 이용하여 마찰저 항 손실을 줄인다.
정답 확인

정답 ①

47번
공장에 12kW의 전동기로 구동되는 기계 장치 25대를 설치 하려고 한다. 전동기는 실내에 설치하고 기계 장치는 실외 에 설치한다면 실내로 취득되는 열량(kW)은? (단, 전동기의 부하율은 0.78, 가동율은 0.9, 전동기 효율은 0.87 이다.)
  1. ① 242.1
  2. ② 210.6
  3. ③ 44.8
  4. ④ 31.5
정답 확인

정답 ④

48번
공기세정기에서 순환수 분무에 대한 설명으로 틀린 것은? (단, 출구 수온은 입구 공기의 습구온도와 같다.)
  1. ① 단열변화
  2. ② 증발냉각
  3. ③ 습구온도 일정
  4. ④ 상대습도 일정
정답 확인

정답 ④

50번
공기세정기에 대한 설명으로 틀린 것은?
  1. ① 세정기 단면의 종횡비를 크게 하면 성능이 떨어진다.
  2. ② 공기세정기의 수·공기비는 성능에 영향을 미친다.
  3. ③ 세정기 출구에는 분무된 물방울의 비산을 방지하기 위해 루버를 설치한다.
  4. ④ 스프레이 헤더의 수를 뱅크(bank)라 하고 1본을 1뱅크, 2본을 2뱅크라 한다.
정답 확인

정답 ③

51번
실내의 CO2, 농도기준이 1000ppm 이고, 1인당 CO2 발생 량이 18L/h인 경우, 실내 1인당 필요한 환기량(m3/h)은? (단, 외기 CO2농도는 300 ppm 이다.)
  1. ① 22.7
  2. ② 23.7
  3. ③ 25.7
  4. ④ 26.7
정답 확인

정답 ③

53번
압력 1MPa, 건도 0.89인 습증기 100kg을 일정 압력의 조건 에서 엔탈피가 3052 kJ/kg인 300℃의 과열증기로 되는데 필요한 열량(kJ)은? (단, 1MPa에서 포화액의 엔탈피는 759 kJ/kg, 증발잠열은 2018 kJ/kg이다.)
  1. ① 44208
  2. ② 49698
  3. ③ 229311
  4. ④ 103432
정답 확인

정답 ②

54번
EDR(Equivalent Direct Radiation)에 관한 설명으로 틀린 것 은?
  1. ① 증기의 표준방열량은 650 kcal/m2·h 이다.
  2. ② 온수의 표준방열량은 450 kcal/m2·h 이다.
  3. ③ 상당 방열면적을 의미한다.
  4. ④ 방열기의 표준방열량을 전방열량으로 나눈 값이다.
정답 확인

정답 ④

55번
증기난방 방식에 대한 설명으로 틀린 것은?
  1. ① 환수방식에 따라 중력환수식과 진공환수식, 기계환수식 으로 구분한다.
  2. ② 배관방법에 따라 단관식과 복관식이 있다.
  3. ③ 예열시간이 길지만 열량 조절이 용이하다.
  4. ④ 운전 시 증기 해머로 인한 소음을 일으키기 쉽다.
정답 확인

정답 ③

56번
어떤 냉각기의 1열(列) 코일의 바이패스 펙터가 0.65 라면 4열(列)의 바이패스 펙터는 약 얼마가 되는가?
  1. ① 0.18
  2. ② 1.82
  3. ③ 2.83
  4. ④ 4.84
정답 확인

정답 ①

57번
다음 냉방부하 요소 중 잠열을 고려하지 않아도 되는 것은?
  1. ① 인체에서의 발생열
  2. ② 커피포트에서의 발생열
  3. ③ 유리를 통과하는 복사열
  4. ④ 틈새바람에 의한 취득열
정답 확인

정답 ③

58번
냉수 코일설계 기준에 대한 설명으로 틀린 것은?
  1. ① 코일은 관이 수평으로 놓이게 설치한다.
  2. ② 관 내 유속은 1m/s 정도로 한다.
  3. ③ 공기 냉각용 코일의 열 수는 일반적으로 4~8열이 주로 사용된다.
  4. ④ 냉수 입·출구 온도차는 10℃ 이상으로 한다.
정답 확인

정답 ④

59번
다음 용어에 대한 설명으로 틀린 것은?
  1. ① 자유면적 : 취출구 혹은 흡입구 구멍면적의 합계
  2. ② 도달거리 : 기류의 중심속도가 0.25m/s에 이르렀을 때, 취출구에서의 수평거리
  3. ③ 유인비 : 전공기량에 대한 취출공기량(1차 공기)의 비
  4. ④ 강하도 : 수평으로 취출된 기류가 일정 거리만큼 진행한 뒤 기류정심선과 취출구 중심과의 수직거리
정답 확인

정답 ③

60번
덕트의 마찰저항을 증가시키는 요인 중 값이 커지면 마찰저 항이 감소되는 것은?
  1. ① 덕트 재료의 마찰저항 계수
  2. ② 덕트 길이
  3. ③ 덕트 직경
  4. ④ 풍속
정답 확인

정답 ③

61번
정격주파수 60 Hz의 농형 유도전동기를 50Hz의 정격전압에 서 사용할 때, 감소하는 것은?
  1. ① 토크
  2. ② 온도
  3. ③ 역률
  4. ④ 여자전류
정답 확인

정답 ③

63번
도체가 대전된 경우 도체의 성질과 전하 분포에 관한 설명 으로 틀린 것은?
  1. ① 도체 내부의 전계는 ∞ 이다.
  2. ② 전하는 도체 표면에만 존재한다.
  3. ③ 도체는 등전위이고 표면은 등전위면이다.
  4. ④ 도체 표면상의 전계는 면에 대하여 수직이다.
정답 확인

정답 ①

64번
어떤 교류전압의 실효값이 100V 일 때 최대값은 약 몇 V 가 되는가?
  1. ① 100
  2. ② 141
  3. ③ 173
  4. ④ 200
정답 확인

정답 ②

65번
PLC(Programmable Logic Controller)에서, CPU부의 구성 과 거리가 먼 것은?
  1. ① 연산부
  2. ② 전원부
  3. ③ 데이터 메모리부
  4. ④ 프로그램 메모리부
정답 확인

정답 ②

66번
제어대상의 상태를 자동적으로 제어하며, 목표값이 제어 공 정과 기타의 제한 조건에 순응하면서 가능한 가장 짧은 시 간에 요구되는 최종상태까지 가도록 설계하는 제어는?
  1. ① 디지털제어
  2. ② 적응제어
  3. ③ 최적제어
  4. ④ 정치제어
정답 확인

정답 ③

67번
90Ω의 저항 3개가 △결선으로 되어 있을 때, 상당(단상) 해 석을 위한 등가 Y결선에 대한 각 상의 저항 크기는 몇 Ω 인가?
  1. ① 10
  2. ② 30
  3. ③ 90
  4. ④ 120
정답 확인

정답 ②

68번
다음과 같은 회로에 전압계 3대와 저항 10Ω을 설치하여 V1=80V, V2=20V, V3=100V 의 실효치 전압을 계측하였다. 이 때 순저항 부하에서 소모하는 유효전력은 몇 W 인가?
공조냉동기계기사 2019년 2회 68번 문제 그림
  1. ① 160
  2. ② 320
  3. ③ 460
  4. ④ 640
정답 확인

정답 ①

69번
G(jω)=e-jω0.4일 때 ω=2.5 에서의 위상각은 약 몇 도인가?
  1. ① -28.6
  2. ② -42.9
  3. ③ -57.3
  4. ④ -71.5
정답 확인

정답 ③

70번
여러 가지 전해액을 이용한 전기분해에서 동일량의 전기로 석출되는 물질의 양은 각각의 화학당량에 비례한다고 하는 법칙은?
  1. ① 줄의 법칙
  2. ② 렌츠의 법칙
  3. ③ 쿨롱의 법칙
  4. ④ 패러데이의 법칙
정답 확인

정답 ④

71번
과도 응답의 소멸되는 정도를 나타내는 감쇠비(decay ratio) 로 옳은 것은?
  1. ① 제2오버슈트 / 최대오버슈트
  2. ② 제4오버슈트 / 최대오버슈트
  3. ③ 최대오버슈트 / 제2오버슈트
  4. ④ 최대오버슈트 / 제4오버슈트
정답 확인

정답 ①

72번
유도전동기에서 슬립이 '0'이란 의미와 같은 것은?
  1. ① 유도제동기의 역할을 한다.
  2. ② 유도전동기가 정지상태이다.
  3. ③ 유도전동기가 전부하 운전상태이다.
  4. ④ 유도전동기가 동기속도로 회전한다.
정답 확인

정답 ④

73번
제어장치가 제어대상에 가하는 제어신호로 제어장치의 출력 인 동시에 제어대상의 입력인 신호는?
  1. ① 조작량
  2. ② 제어량
  3. ③ 목표값
  4. ④ 동작신호
정답 확인

정답 ①

74번
200V, 1kW 전열기에서 전열선의 길이를 1/2로 할 경우, 소 비전력은 몇 kW 인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

75번
제어계의 분류에서 엘리베이터에 적용되는 제어 방법은?
  1. ① 정치제어
  2. ② 추종제어
  3. ③ 비율제어
  4. ④ 프로그램제어
정답 확인

정답 ④

76번
다음 설명은 어떤 자성체를 표현한 것인가?
공조냉동기계기사 2019년 2회 76번 문제 그림
  1. ① 강자성체
  2. ② 상자성체
  3. ③ 반자성체
  4. ④ 초강자성체
정답 확인

정답 ③

77번
단위 피드백 제어계통에서 입력과 출력이 같다면 전향전달 함수 G(s)의 값은?
  1. ① 0
  2. ② 0.707
  3. ③ 1
  4. ④ ∞
정답 확인

정답 ④

78번
제어계의 과도응답특성을 해석하기 위해 사용하는 단위계단 입력은?
  1. ① δ(t)
  2. ② u(t)
  3. ③ -3tu(t)
  4. ④ sin(120πt)
정답 확인

정답 ②

79번
추종제어에 속하지 않는 제어량은?
  1. ① 위치
  2. ② 방위
  3. ③ 자세
  4. ④ 유량
정답 확인

정답 ④

80번
PI 동작의 전달함수는? (단, KP는 비례감도이고, TI는 적분시 간이다.)
공조냉동기계기사 2019년 2회 80번 문제 그림
  1. ① KP
  2. ② KPsTI
  3. ③ KP(1+sTI)
정답 확인

정답 ④

81번
냉동장치의 배관공사가 완료된 후 방열공사의 시공 및 냉매 를 충전하기 전에 전 계통에 걸쳐 실시하며, 진공 시험으로 최종적인 기밀 유무를 확인하기 전에 하는 시험은?
  1. ① 내압시험
  2. ② 기밀시험
  3. ③ 누설시험
  4. ④ 수압시험
정답 확인

정답 ③

82번
가스미터를 구조상 직접식(실측식)과 간접식(추정식)으로 분 류된다. 다음 중 직접식 가스미터는?
  1. ① 습식
  2. ② 터빈식
  3. ③ 벤튜리식
  4. ④ 오리피스식
정답 확인

정답 ①

83번
전기가 정전되어도 계속하여 급수를 할 수 있으며 급수오염 가능성이 적은 급수방식은?
  1. ① 압력탱크 방식
  2. ② 수도직결 방식
  3. ③ 부스터 방식
  4. ④ 고가탱크 방식
정답 확인

정답 ②

84번
배관작업용 공구의 설명으로 틀린 것은?
  1. ① 파이프 리머(pipe reamer) : 관을 파이프커터 등으로 절 단한 후 관 단면의 안쪽에 생긴 거스러미(burr)를 제거
  2. ② 플레어링 틀(flaring tooils) : 동관을 압축이음 하기 위하 여 관 끝을 나팔모양으로 가공
  3. ③ 파이프 바이스(pipe vice) : 관을 절단하거나 나사이음을 할 때 관이 움직이지 않도록 고정
  4. ④ 사이징 툴(sizing tools) : 동일지름의 관을 이음쇠 없이 납땜이음을 할 때 한쪽 관 끝을 소켓모양으로 가공
정답 확인

정답 ④

85번
LP가스 공급, 소비 설비의 압력손실 요인으로 틀린 것은?
  1. ① 배관의 입하에 의한 압력손실
  2. ② 엘보, 티 등에 의한 압력손실
  3. ③ 배관의 직관부에서 일어나는 압력손실
  4. ④ 가스미터, 콕크, 밸브 등에 의한 압력손실
정답 확인

정답 ①

86번
통기관의 설치 목적으로 가장 거리가 먼 것은?
  1. ① 배수의 흐름을 원활하게 하여 배수관의 부식을 방지한 다.
  2. ② 봉수가 사이펀 작용으로 파괴되는 것을 방지한다.
  3. ③ 배수계통 내에 신선한 공기를 유입하기 위해 환기시킨 다.
  4. ④ 배수계통 내의 배수 및 공기의 흐름을 원활하게 한다.
정답 확인

정답 ①

87번
배관의 끝을 막을 때 사용하는 이음쇠는?
  1. ① 유니언
  2. ② 니플
  3. ③ 플러그
  4. ④ 소켓
정답 확인

정답 ③

88번
아래 저압가스 배관의 직경(D)을 구하는 식에서 S가 의미하 는 것은? (단, L은 관의 길이를 의미한다.)
공조냉동기계기사 2019년 2회 88번 문제 그림
  1. ① 관의 내경
  2. ② 공급 압력 차
  3. ③ 가스 유량
  4. ④ 가스 비중
정답 확인

정답 ④

89번
다음 장치 중 일반적으로 보온, 보냉이 필요한 것은?
  1. ① 공조기용의 냉각수 배관
  2. ② 방열기 주변 배관
  3. ③ 환기용 덕트
  4. ④ 급탕배관
정답 확인

정답 ④

90번
순동 이음쇠를 사용할 때에 비하여 동합금 주물 이음쇠를 사용할 때 고려할 사항으로 가장 거리가 먼 것은?
  1. ① 순동 이음쇠 사용에 비해 모세관 현상에 의한 용융 확산 이 어렵다.
  2. ② 순동 이음쇠와 비교하여 용접재 부착력은 큰 차이가 없 다.
  3. ③ 순동 이음쇠와 비교하여 냉벽 부분이 발생할 수 있다.
  4. ④ 순동 이음쇠 사용에 비해 열팽창의 불균일에 의한 부정 적 틈새가 발생할 수 있다.
정답 확인

정답 ②

91번
보온 시공시 외피의 마무리재로서 옥외 노출부에 사용되는 재료로 사용하기에 가장 적당한 것은?
  1. ① 면포
  2. ② 비닐 테이프
  3. ③ 방수 마포
  4. ④ 아연 철판
정답 확인

정답 ④

92번
급수방식 중 급수량의 변화에 따라 펌프의 회전수를 제어하 여 급수압을 일정하게 유지할 수 있는 회전수 제어시스템을 이용한 방식은?
  1. ① 고가수조방식
  2. ② 수도직결방식
  3. ③ 압력수조방식
  4. ④ 펌프직송방식
정답 확인

정답 ④

93번
보일러 등 압력용기와 그 밖에 고압 유체를 취급하는 배관 에 설치하여 관 또는 용기 내의 압력이 규정 한도에 달하면 내부 에너지를 자동적으로 외부에 방출하여 항상 안전한 수 준으로 압력을 유지하는 밸브는?
  1. ① 감압 밸브
  2. ② 온도 조절 밸브
  3. ③ 안전 밸브
  4. ④ 전자 밸브
정답 확인

정답 ③

94번
밀폐 배관계에서는 압력계획이 필요하다. 압력계획을 하는 이유로 틀린 것은?
  1. ① 운전 중 배관계 내에 대기압보다 낮은 개소가 있으면 접 속부에서 공기를 흡입할 우려가 있기 때문에
  2. ② 운전 중 수온에 알맞은 최소압력 이상으로 유지하지 않 으면 순환수 비등이나 플래시 현상 발생 우려가 있기 때 문에
  3. ③ 펌프의 운전으로 배관계 각 부의 압력이 감소하므로 수 격작용, 공기정체 등의 문제가 생기기 때문에
  4. ④ 수온의 변화에 의한 체적의 팽창·수축으로 배관 각부에 악영향을 미치기 때문에
정답 확인

정답 ③

95번
다음 중 난방 또는 급탕설비의 보온재료로 가장 부적합한 것은?
  1. ① 유리 섬유
  2. ② 발포폴리스티렌폼
  3. ③ 암면
  4. ④ 규산칼슘
정답 확인

정답 ②

96번
배수의 성질에 따른 구분에서 수세식 변기의 대·소변에서 나오는 배수는?
  1. ① 오수
  2. ② 잡배수
  3. ③ 특수배수
  4. ④ 우수배수
정답 확인

정답 ①

97번
리버스 리턴 배관 방식에 대한 설명으로 틀린 것은?
  1. ① 각 기기 간의 배관회로 길이가 거의 같다.
  2. ② 저항의 밸런싱을 취하기 쉽다.
  3. ③ 개방회로 시스템(open loop system)에서 권장된다.
  4. ④ 환수관이 2중이므로 배관 설치 공간이 커지고 재료비가 많이 든다.
정답 확인

정답 ③

98번
패러렐 슬라이브 밸브(parallel slide valve)에 대한 설명으로 틀린 것은?
  1. ① 평행한 두 개의 밸브 몸체 사이에 스프링이 삽입되어 있 다.
  2. ② 밸브 몸체와 디스크 사이에 시트가 있어 밸브 측면의 마 찰이 적다.
  3. ③ 쐐기 모양의 밸브로서 쐐기의 각도는 보통 6~8° 이다.
  4. ④ 밸브 시트는 일반적으로 경질금속을 사용한다.
정답 확인

정답 ③

99번
5세주형 700mm의 주철제 방열기를 설치하여 증기온도가 110℃, 실내 공기온도가 20℃이며 난방부하가 29kW일 때 방열기의 소요쪽수는? (단, 방열계수는 8 W/m2·℃, 1쪽당 방열면적은 0.28 m2 이다.)
  1. ① 144쪽
  2. ② 154쪽
  3. ③ 164쪽
  4. ④ 174쪽
정답 확인

정답 ①

100번
다음 중 열팽창에 의한 관의 신축으로 배관의 이동을 구속 또는 제한하는 장치가 아닌 것은?
  1. ① 앵커(anchor)
  2. ② 스토퍼(stopper)
  3. ③ 가이드(guide)
  4. ④ 인서트(insert) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2019년 1회 다음 회차2019년 3회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
