공조냉동기계기사 2019년 3회 기출문제

2019-08-04 시행 · 93문항

이 회차 문제 풀기 →
1번
질량 4kg의 액체를 15℃에서 100℃까지 가열하기 위해 714kJ의 열을 공급하였다면 액체의 비열(kJ/kgㆍK)은 얼마인 가?
  1. ① 1.1
  2. ② 2.1
  3. ③ 3.1
  4. ④ 4.1
정답 확인

정답 ②

2번
800 KPa, 350℃의 수증기를 200KPa로 교축한다. 이 과정에 대하여 운동 에너지의 변화를 무시할 수 있다고 할 때 이 수 증기의 Joule-Thomson 계수(K/KPa)는 얼마인가? (단, 교축 후의 온도는 344℃이다.)
  1. ① 0.005
  2. ② 0.01
  3. ③ 0.02
  4. ④ 0.03
정답 확인

정답 ②

3번
이상적인 카르노 사이클 열기관에서 사이클당 585.35J의 일 을 얻기 위하여 필요로 하는 열량이 1kJ이다. 저열원의 온도 가 15℃라면 고열원의 온도(℃)는 얼마인가?
  1. ① 422
  2. ② 595
  3. ③ 695
  4. ④ 722
정답 확인

정답 ①

4번
배기량(displacement volume)이 1200cc, 극간체적 (clearance volume)이 200cc인 가솔린 기관의 압축비는 얼 마인가?
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ③

5번
열역학적 상태량은 일반적으로 강도성 상태량과 용량성 상태 량으로 분류할 수 있다. 강도성 상태량에 속하지 않는 것은?
  1. ① 압력
  2. ② 온도
  3. ③ 밀도
  4. ④ 체적
정답 확인

정답 ④

6번
국소 대기압력이 0.099MPa일 때 용기 내 기체의 게이지 압 력이 1MPa이었다. 기체의 절대압력(MPa)은 얼마인가?
  1. ① 0.901
  2. ② 1.099
  3. ③ 1.135
  4. ④ 1.275
정답 확인

정답 ②

7번
표준대기압 상태에서 물 1kg이 100℃로부터 전부 증기로 변 하는데 필요한 열량이 0.652kJ이다. 이 증발과정에서의 엔트 로피 증가량(J/K)은 얼마인가?
  1. ① 1.75
  2. ② 2.75
  3. ③ 3.75
  4. ④ 4.00
정답 확인

정답 ①

8번
다음 냉동 사이클에서 열역학 제1법칙과 제2법칙을 모두 만 족하는 Q1, Q2, W는?
공조냉동기계기사 2019년 3회 8번 문제 그림
  1. ① Q1=20kJ, Q2=20kJ, W=20kJ
  2. ② Q1=20kJ, Q2=30kJ, W=20kJ
  3. ③ Q1=20kJ, Q2=20kJ, W=10kJ
  4. ④ Q1=20kJ, Q2=15kJ, W=5kJ
정답 확인

정답 ②

9번
체적이 1m3인 용기에 물이 5kg 들어 있으며 그 압력을 측정 해보니 500kPa이었다. 이 용기에 있는 물 중에 증기량(kg)은 얼마인가? (단, 500kPa에서 포화액체와 포화증기의 비체적은 각각 0.001093m3/kg, 0.37489m3/kg이다.)
  1. ① 0.005
  2. ② 0.94
  3. ③ 1.87
  4. ④ 2.66
정답 확인

정답 ④

10번
압축비가 18인 오토사이클의 효율(%)은? (단, 기체의 비열 비는 1.41이다.)
  1. ① 65.7
  2. ② 69.4
  3. ③ 71.3
  4. ④ 74.6
정답 확인

정답 ②

11번
5kg의 산소가 정압하에서 체적이 0.2m3에서 0.6m3로 증가 했다. 이 때의 엔트로피의 변화량(kJ/K)은 얼마인가? (단, 산소는 이상기체이며, 정압비열은 0.92kJ/kgㆍK이다.)
  1. ① 1.857
  2. ② 2.746
  3. ③ 5.054
  4. ④ 6.507
정답 확인

정답 ③

12번
최고온도(TH)와 최저온도(TL)가 모두 동일한 이상적인 가역 사이클 중 효율이 다른 하나는? (단, 사이클 작동에 사용되 는 가스(기체)는 모두 동일하다.)
  1. ① 카르노 사이클
  2. ② 브레이튼 사이클
  3. ③ 스털링 사이클
  4. ④ 에릭슨 사이클
정답 확인

정답 ②

13번
냉동기 팽창밸브 장치에서 교축과정을 일반적으로 어떤 과 정이라고 하는가?
  1. ① 정압과정
  2. ② 등엔탈피 과정
  3. ③ 등엔트로피 과정
  4. ④ 등온과정
정답 확인

정답 ②

14번
그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어있는 가스를 계로 생각한다. 초기 압력이 300kPa이고, 초기 체적은 0.05m3이다. 피스톤을 고정하여 체적을 일정하게 유지하면서 압력이 200kPa로 떨어질 때까 지 계에서 열을 제거한다. 이 때 계가 외부에 한 일(kJ)은 얼마인가?
공조냉동기계기사 2019년 3회 14번 문제 그림
  1. ① 0
  2. ② 5
  3. ③ 10
  4. ④ 15
정답 확인

정답 ①

15번
공기 표준 브레이튼(Brayton) 사이클 기관에서 최고 압력이 500kPa, 최저압력은 100kPa이다. 비열비(k)가 1.4일 때, 이 사이클의 열효율(%)은?
  1. ① 3.9
  2. ② 18.9
  3. ③ 36.9
  4. ④ 26.9
정답 확인

정답 ③

16번
증기가 디퓨저를 통하여 0.1MPa, 150℃, 200m/s의 속도로 유입되어 출구에서 50m/s의 속도로 빠져나간다. 이 때 외부 로 방열된 열량이 500J/kg일 때 출구 엔탈피(kJ/kg)는 얼마 인가? (단, 입구의 0.1MPa, 150℃ 상태에서 엔탈피는 2776.4kJ/kg이다.)
  1. ① 2751.3
  2. ② 2778.2
  3. ③ 2794.7
  4. ④ 2812.4
정답 확인

정답 ③

17번
두께 10mm, 열전도율 15W/mㆍ℃인 금속판 두 면의 온도 가 각각 70℃와 50℃일 떄 전열면 1m2당 1분 동안에 전달 되는 열량(kJ)은 얼마인가?
  1. ① 1800
  2. ② 14000
  3. ③ 92000
  4. ④ 162000
정답 확인

정답 ①

18번
공기 3kg이 300K에서 650K까지 온도가 올라갈 때 엔트로 피 변화량(J/K)은 얼마인가? (단, 이 때 압력은 100kPa에서 550kPa로 상승하고, 공기의 정압비열은 1.005kJ/kgㆍK, 기 체상수는 0.287kJ/kgㆍK이다.)
  1. ① 712
  2. ② 863
  3. ③ 924
  4. ④ 966
정답 확인

정답 ②

19번
냉동효과가 70kW인 냉동기의 방열기 온도가 20℃, 흡열기 온도가 -10℃이다. 이 냉동기를 운전하는데 필요한 압축기 의 이론 동력(kW)은 얼마인가?
  1. ① 6.02
  2. ② 6.98
  3. ③ 7.98
  4. ④ 8.99
정답 확인

정답 ③

20번
체적이 0.5m3인 탱크에, 분자량이 24kg/kmol인 이상기체 10kg이 들어있다. 이 기체의 온도가 25℃일 때 압력(kPa)은 얼마인가? (단, 일반기체상수는 8.3143kJ/kmolㆍK이다.)
  1. ① 126
  2. ② 845
  3. ③ 2066
  4. ④ 49578
정답 확인

정답 ③

21번
다음 중 일반적으로 냉방시스템에서 물을 냉매로 사용하는 냉동방식은?
  1. ① 터보식
  2. ② 흡수식
  3. ③ 전자식
  4. ④ 증기압축식
정답 확인

정답 ②

22번
전열면적 40m2, 냉각수량 300L/min, 열통과율 3140 kJ/m2 ㆍhㆍ℃인 수냉식 응축기를 사용하며, 응축부하가 439614 kJ/h일 때 냉각수 입구 온도가 23℃이라면 응축온도(℃)는 얼마인가? (단, 냉각수의 비열은 4.186 kJ/kgㆍK이다.)
  1. ① 29.42℃
  2. ② 25.92℃
  3. ③ 20.35℃
  4. ④ 18.28℃
정답 확인

정답 ①

23번
스테판-볼츠만(Stefan-Boltzmann)의 법칙과 관계있는 열 이동 현상은?
  1. ① 열 전도
  2. ② 열 대류
  3. ③ 열 복사
  4. ④ 열 통과
정답 확인

정답 ③

24번
냉동장치에서 일원 냉동사이클과 이원 냉동사이클을 구분 짓는 가장 큰 차이점은?
  1. ① 증발기의 대수
  2. ② 압축기의 대수
  3. ③ 사용 냉매 개수
  4. ④ 중간냉각기의 유무
정답 확인

정답 ③

25번
물속에 지름 10cm, 길이 1m인 배관이 있다. 이 때 표면온 도가 114℃로 가열되고 있고, 주위 온도가 30℃라면 열전달 율(kW)은? (단, 대류 열전달계수 1.6kW/m2ㆍK)이며, 복사열 전달은 없는 것으로 가정한다.)
  1. ① 36.7
  2. ② 42.2
  3. ③ 45.3
  4. ④ 96.3
정답 확인

정답 ②

26번
다음 그림과 같은 2단압축 1단 팽창식 냉동장치에서 고단측 의 냉매 순환량(kg/h)은? (단, 저단측 냉매 순환량은 1000kg/h이며, 각 지점에서의 엔탈피는 아래 표와 같다.)
공조냉동기계기사 2019년 3회 26번 문제 그림
  1. ① 1058.2
  2. ② 1207.7
  3. ③ 1488.5
  4. ④ 1594.6
정답 확인

정답 ②

27번
불응축가스가 냉동장치에 미치는 영향으로 틀린 것은?
  1. ① 체적효율 상승
  2. ② 응축압력 상승
  3. ③ 냉동능력 감소
  4. ④ 소요동력 증대
정답 확인

정답 ①

28번
다음 중 동일한 조건에서 열전도도가 가장 낮은 것은?
  1. ① 물
  2. ② 얼음
  3. ③ 공기
  4. ④ 콘크리트
정답 확인

정답 ③

29번
냉동기에서 유압이 낮아지는 원인으로 옳은 것은?
  1. ① 유온이 낮은 경우
  2. ② 오일이 과충전 된 경우
  3. ③ 오일에 냉매가 혼입된 경우
  4. ④ 유압조정밸브의 개도가적은 경우
정답 확인

정답 ③

30번
2단 압축 냉동장치에 관한 설명으로 틀린 것은?
  1. ① 동일한 증발온도를 얻을 때 단단압축 냉동장치 대비 압 축비를 감소시킬 수 있다.
  2. ② 일반적으로 두 개의 냉매를 사용하여 -30℃ 이하의 증 발온도를 얻기 위해 사용된다.
  3. ③ 중간 냉각기는 증발기에 공급하는 액을 과냉각 시키고 냉동 효과를 증대시킨다.
  4. ④ 중간 냉각기는 냉매증기와 냉매액을 분리시켜 고단측 압 축기 액백 현상을 방지한다.
정답 확인

정답 ②

32번
냉동기유의 역할로 가장 거리가 먼 것은?
  1. ① 윤활 작용
  2. ② 냉각 작용
  3. ③ 탄화 작용
  4. ④ 밀봉 작용
정답 확인

정답 ③

33번
냉동능력이 5kW인 제빙장치에서 0℃의 물 20kg을 모두 0℃얼음으로 만드는데 걸리는 시간(min)은 얼마인가? (단, 0℃ 얼음의 융해열 334kJ/kg이다.)
  1. ① 22.2
  2. ② 18.7
  3. ③ 13.4
  4. ④ 11.2
정답 확인

정답 ①

34번
냉장고의 방열벽의 열통과율이 0.000117kW/m2ㆍK일 때 방 열벽의 두께(cm)는? (단, 각값은 아래 표와 같으며, 방열재 이외의 열전도 저항은 무시하는 것으로 한다.)
공조냉동기계기사 2019년 3회 34번 문제 그림
  1. ① 35.6
  2. ② 37.1
  3. ③ 38.7
  4. ④ 41.8
정답 확인

정답 ③

36번
다음 중 흡수식냉동기의 냉매 흐름 순서로 옳은 것은?
  1. ① 발생기→흡수기→응축기→증발기
  2. ② 발생기→흡수기→증발기→응축기
  3. ③ 흡수기→발생기→응축기→증발기
  4. ④ 응축기→흡수기→발생기→증발기
정답 확인

정답 ③

37번
다음 중 이중 효용 흡수식 냉동기는 단효용 흡수식 냉동기 와 비교하여 어떤 장치가 복수기로 설치되는가?
  1. ① 흡수기
  2. ② 증발기
  3. ③ 응축기
  4. ④ 재생기
정답 확인

정답 ④

38번
다음 중 스크류 압축기의 구성요소가 아닌 것은?
  1. ① 스러스트 베어링
  2. ② 숫 로터
  3. ③ 암 로터
  4. ④ 크랭크축
정답 확인

정답 ④

39번
1대의 압축기로 -20℃, -10℃, 0℃, 5℃의 온도가 다른 저 장실로 구성된 냉동장치에서 증발압력조정밸브(EPR)를 설치 하지 않는 저장실은?
  1. ① -20℃의 저장실
  2. ② -10℃의 저장실
  3. ③ 0℃의 저장실
  4. ④ 5℃의 저장실
정답 확인

정답 ①

40번
증발기의 착상이 냉동장치에 미치는 영향에 대한 설명으로 틀린 것은?
  1. ① 냉동능력 저하에 따른 냉장(동)실내 온도 상승
  2. ② 증발온도 및 증발압력의 상승
  3. ③ 냉동능력당 소요동력의 증대
  4. ④ 액압축 가능성의 증대
정답 확인

정답 ②

41번
다음 송풍기의 풍량 제어 방법 중 송풍량과 축동력의 관계 를 고려하여 에너지절감 효과가 가장 좋은 제어방법은? (단, 모두 동일한 조건으로 운전된다.)
  1. ① 회전수 제어
  2. ② 흡입베인 제어
  3. ③ 취출댐퍼 제어
  4. ④ 흡입댐퍼 제어
정답 확인

정답 ①

42번
난방부하가 10kW인 온수난방 설비에서 방열기의 출ㆍ입구 온도차가 12℃이고, 실내ㆍ외 온도차가 18℃일 때 온수순환 량(kg/s)은 얼마인가? (단, 물의 비열은 4.2kJ/kgㆍ℃이다.)
  1. ① 1.3
  2. ② 0.8
  3. ③ 0.5
  4. ④ 0.2
정답 확인

정답 ④

43번
다음 중 고속덕트와 저속덕트를 구분하는 기준이 되는 풍속 은?
  1. ① 15m/s
  2. ② 20m/s
  3. ③ 25m/s
  4. ④ 30m/s
정답 확인

정답 ①

44번
덕트의 부속품에 관한 설명으로 틀린 것은?
  1. ① 댐퍼는 통과풍량의 조정 또는 개폐에 사용되는 기구이 다.
  2. ② 분기 덕트 내의 풍량제어용으로 주로 익형 댐퍼를 사용 한다.
  3. ③ 방화구획관통부에는 방화댐퍼 또는 방연댐퍼를 설치한 다.
  4. ④ 가이드 베인은 곡부의 기류를 세분해서 와류의 크기를 적게 하는 것이 목적이다.
정답 확인

정답 ②

46번
난방설비에 관한 설명으로 옳은 것은?
  1. ① 증기난방은 실내 상ㆍ하 온도차가 적은 특징이 있다.
  2. ② 복사난방의 설비비는 온수나 증기난방에 비해 저렴하다.
  3. ③ 방열기의 트랩은 증기의 유량을 조절하는 역할을 한다.
  4. ④ 온풍난방은 신속한 난방 효과를 얻을 수 있는 특징이 있 다.
정답 확인

정답 ④

47번
공조부하 중 재열부하에 관한 설명으로 틀린 것은?
  1. ① 냉방부하에 속한다.
  2. ② 냉각코일의 용량산출 시 포함시킨다.
  3. ③ 부하 계산 시 현열, 잠열부하를 고려한다.
  4. ④ 냉각된 공기를 가열하는데 소요되는 열량이다.
정답 확인

정답 ③

48번
덕트 설계 시 주의사항으로 틀린 것은?
  1. ① 덕트의 분기지점에 댐퍼를 설치하여 압력 평행을 유지시 킨다.
  2. ② 압력손실이 적은 덕트를 이용하고 확대시와 축소 시에는 일정 각도 이내가 되도록 한다.
  3. ③ 종횡비(aspect ratio)는 가능한 크게 하여 덕트 내 저항 을 최소화 한다.
  4. ④ 덕트 굴곡부의 곡률반경은 가능한 크게 하며, 곡률이 매 우 작을 경우 가이드 베인을 설치한다.
정답 확인

정답 ③

49번
아래의 특징에 해당하는 보일러는 무엇인가?
공조냉동기계기사 2019년 3회 49번 문제 그림
  1. ① 주철제 보일러
  2. ② 연관 보일러
  3. ③ 수관 보일러
  4. ④ 관류 보일러
정답 확인

정답 ④

50번
보일러의 능력을 나타내는 표시방법 중 가장 적은 값을 나 타내는 출력은?
  1. ① 정격 출력
  2. ② 과부하 출력
  3. ③ 정미 출력
  4. ④ 상용 출력
정답 확인

정답 ③

51번
외기온도 5℃에서 실내온도 20℃로 유지되고 있는 방이 있 다. 내벽 열전달계수 5.8W/m2ㆍK, 외벽 열전달계수 17.5W/m2ㆍK, 열전도율이 2.4W/mㆍK이고, 벽 두께가 10cm일 때, 이 벽체의 열저항(m2ㆍK/W)은 얼마인가?
  1. ① 0.27
  2. ② 0.55
  3. ③ 1.37
  4. ④ 2.35
정답 확인

정답 ①

52번
다음 가습 방법 중 물분무식이 아닌 것은?
  1. ① 원심식
  2. ② 초음파식
  3. ③ 노즐분무식
  4. ④ 적외선식
정답 확인

정답 ④

53번
다음 공기선도 상에서 난방풍량이 25000m3/h인 경우 가열 코일의 열량(kW)은? (단, 1은 외기, 2는 실내 상태점을 나 타내며, 공기의 비중량은 1.2kg/m3이다.)
공조냉동기계기사 2019년 3회 53번 문제 그림
  1. ① 98.3
  2. ② 87.1
  3. ③ 73.2
  4. ④ 61.4
정답 확인

정답 ①

54번
실내 난방을 온풍기로 하고 있다. 이 때 실내 현열량 6.5kW, 송풍 공기온도 30℃, 외기온도 -10℃, 실내온도 2 0℃일 때, 온풍기의 풍량(m3/h)은 얼마인가? (단, 공기비열 은 1.005kJ/kgㆍK, 밀도는 1.2kg/m3이다.)
  1. ① 1940.2
  2. ② 1882.1
  3. ③ 1324.1
  4. ④ 890.1
정답 확인

정답 ①

55번
공기조화방식 중 증앙식의 수-공기방식에 해당하는 것은?
  1. ① 유인유닛 방식
  2. ② 패키지유닛 방식
  3. ③ 단일덕트 정풍량 방식
  4. ④ 이중덕트 정풍량 방식
정답 확인

정답 ①

56번
유인유닛 방식에 관한 설명으로 틀린 것은?
  1. ① 각 실 제어를 쉽게 할 수 있다.
  2. ② 덕트 스페이스를 작게 할 수 있다.
  3. ③ 유닛에는 가동부분이 없어 수명이 길다.
  4. ④ 송풍량이 비교적 커 외기냉방 효과가 크다.
정답 확인

정답 ④

57번

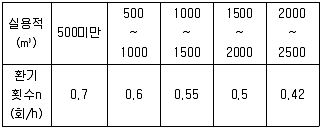

가로 20m, 세로 7m, 높이 4.3m인 방이 있다. 아래 표를 이 용하여 용적기준으로 한 전체 필요 환기량(m3/h)은?
공조냉동기계기사 2019년 3회 57번 문제 그림
  1. ① 421
  2. ② 361
  3. ③ 331
  4. ④ 253
정답 확인

정답 ②

58번
공조기용 코일은 관 내 유속에 따라 배열방식을 구분하는 데, 그 배열방식에 해당하지 않는 것은?
  1. ① 풀서킷
  2. ② 더블서킷
  3. ③ 하프서킷
  4. ④ 탑다운서킷
정답 확인

정답 ④

59번
보일러에서 급수내관을 설치하는 목적으로 가장 적합한 것 은?
  1. ① 보일러수 역류방지
  2. ② 슬러지 생성방지
  3. ③ 부동팽창 방지
  4. ④ 과열 방지
정답 확인

정답 ③

60번
다음 중 온수난방과 관계없는 장치는 무엇인가?
  1. ① 트랩
  2. ② 공기빼기밸브
  3. ③ 순환펌프
  4. ④ 팽창탱크
정답 확인

정답 ①

61번
60Hz, 4극, 슬립 6%인 유도전동기를 어느 공장에서 운전하 고자 할 때 예상되는 회전수는 약 몇 rpm인가?
  1. ① 240
  2. ② 720
  3. ③ 1690
  4. ④ 1800
정답 확인

정답 ③

64번
교류에서 역률에 관한 설명으로 틀린 것은?
공조냉동기계기사 2019년 3회 64번 문제 그림
  1. ① 역률은 로 계산할수 있다.
  2. ② 역률을 이용하여 교류전력의 효율을 알 수 있다.
  3. ③ 역률이 클수록 유효전력보다 무효전력이 커진다.
  4. ④ 교류회로의 전압과 전류의 위상차에 코사인(cos)을 취한 값이다.
정답 확인

정답 ③

65번
어떤 전지에 5A의 전류가 10분간 흘렀다면 이 전지에서 나 온 전기량은 몇 C인가?
  1. ① 1000
  2. ② 2000
  3. ③ 3000
  4. ④ 4000
정답 확인

정답 ③

67번
사이클링(cycling)을 일으키는 제어는?
  1. ① I 제어
  2. ② PI 제어
  3. ③ PID 제어
  4. ④ ON-OFF 제어
정답 확인

정답 ④

68번
그림과 같은 △결선회로를 등가 Y결선으로 변환할 때 Rc의 저항 값(Ω)은?
공조냉동기계기사 2019년 3회 68번 문제 그림
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 7
정답 확인

정답 ①

69번
그림과 같은 회로에서 부하전류 IL은 몇 A 인가?
공조냉동기계기사 2019년 3회 69번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

70번
온도를 임피던스로 변환시키는 요소는?
  1. ① 측온 저항체
  2. ② 광전지
  3. ③ 광전 다이오드
  4. ④ 전자석
정답 확인

정답 ①

71번
전류의 측정 범위를 확대하기 위하여 사용되는 것은?
  1. ① 배율기
  2. ② 분류기
  3. ③ 전위차계
  4. ④ 계기용변압기
정답 확인

정답 ②

72번
근궤적의 성질로 틀린 것은?
  1. ① 근궤적은 실수축을 기준으로 대칭이다.
  2. ② 근궤적은 개루프 전달함수의 극점으로부터 출발한다.
  3. ③ 근궤적의 가지 수는 특성방정식의 극점수와 영점 수 중 큰 수와 같다.
  4. ④ 점근선은 허수축에서 교차한다.
정답 확인

정답 ④

73번
특성방정식의 근이 복소평면의 좌반면에 있으면 이 계는?
  1. ① 불안정하다.
  2. ② 조건부 안정이다.
  3. ③ 반안정이다.
  4. ④ 안정이다.
정답 확인

정답 ④

74번
100mH의 인덕턴스를 갖는 코일에 10A의 전류를 흘릴 때 축적되는 에너지(J)는?
  1. ① 0.5
  2. ② 1
  3. ③ 5
  4. ④ 10
정답 확인

정답 ③

75번
제어시스템의 구성에서 제어요소는 무엇으로 구성되는가?
  1. ① 검출부
  2. ② 검출부와 조절부
  3. ③ 검출부와 조작부
  4. ④ 조작부와 조절부
정답 확인

정답 ④

76번
제어동작에 대한 설명으로 틀린 것은?
  1. ① 비례동작 : 편자의 제곱에 비례한 조작신호를 출력한다.
  2. ② 적분동작 : 편차의 적분 값에 비례한 조작신호를 출력한 다.
  3. ③ 미분동작 : 조작신호가 편차의 변화속도에 비례하는 동 작을 한다.
  4. ④ 2위치동작 : ON-OFF 동작이라고도 하며, 편차의 정부 (+, -)에 따라 조작부를 전폐 전개하는 것이다.
정답 확인

정답 ①

77번
일정 전압의 직류전원 V에 저항 R을 접속하니 정격전류 I가 흘렀다. 정격전류 I의 130%를 흘리기 위해 필요한 저항은 약 얼마인가?
  1. ① 0.6R
  2. ② 0.77R
  3. ③ 1.3R
  4. ④ 3R
정답 확인

정답 ②

78번
제어계에서 미분요소에 해당하는 것은?
  1. ① 한 지점을 가진 지렛대에 의하여 변위를 변환한다.
  2. ② 전기로에 열을 가하여도 처음에는 열이 올라가지 않는 다.
  3. ③ 직렬 RC회로에 전압을 가하여 C에 충전전압을 가한다.
  4. ④ 계단 전압에서 임펄스 전압을 얻는다.
정답 확인

정답 ④

79번
피드백(feedback) 제어시스템의 피드백 효과로 틀린 것은?
  1. ① 정상상태 오차 개선
  2. ② 정확도 개선
  3. ③ 시스템 복잡화
  4. ④ 외부 조건의 변화에 대한 영향 증가
정답 확인

정답 ④

80번
그림에서 3개의 입력단자 모두 1을 입력하면 출력단자 A와 B의 출력은?
공조냉동기계기사 2019년 3회 80번 문제 그림
  1. ① A=0, B=0
  2. ② A=0, B=1
  3. ③ A=1, B=0
  4. ④ A=1, B=1
정답 확인

정답 ④

81번
지역난방의 특징에 관한 설명으로 틀린 것은?
  1. ① 대기 오염물질이 증가한다.
  2. ② 도시의 방재수준 향상이 가능하다.
  3. ③ 사용자에게는 화재에 대한 우려가 적다.
  4. ④ 대규모 열원기기를 이용한 에너지의 효율적 이용이 가능 하다.
정답 확인

정답 ①

82번
배수 통기배관의 시공 시 유의사항으로 옳은 것은?
  1. ① 배수 입관의 최하단에는 트랩을 설치한다.
  2. ② 배수 트랩은 반드시 이중으로 한다.
  3. ③ 통기관은 기구의 오버플로우선 이하에서 통기 입관에 연 결한다.
  4. ④ 냉장고의 배수는 간접배수로 한다.
정답 확인

정답 ④

83번
냉매배관 시 흡입관 시공에 대한 설명으로 틀린 것은?
  1. ① 압축기 가까이에 트랩을 설치하면 액이나 오일이 고여 액백 발생의 우려가 있으므로 피해야 한다.
  2. ② 흡입관의 입상이 매우 길 경우에는 중간에 트랩을 설치 한다.
  3. ③ 각각의 증발기에서 흡입주관으로 들어가는 관은 주관의 하부에 접속한다.
  4. ④ 2대 이상의 증발기가 다른 위치에 있고 압축기가 그 보 다 밑에 있는 경우 증발기 출구의 관은 트랩을 만든 후 증발기 상부 이상으로 올리고 나서 압축기로 향하게 한 다.
정답 확인

정답 ③

84번
지름 20mm 이하의 동관을 이음할 때, 기계의 점검 보수, 기타 관을 분해하기 쉽게하기위해 이용하는 동관 이름 방법 은?
  1. ① 슬리브 이음
  2. ② 플레어 이음
  3. ③ 사이징 이음
  4. ④ 플랜지 이음
정답 확인

정답 ②

85번
배수 및 통기배관에 대한 설명으로 틀린 것은?
  1. ① 루프 통기식은 여러 개의 기구군에 1개의 통기지관을 빼 내어 통기주관에 연결하는 방식이다.
  2. ② 도피 통기관의 관경은 배수관의 1/4이상이 되어야 하며 최소 40mm 이하가 되어서는 안된다.
  3. ③ 루프 통기식 배관에 의해 통기할 수 있는 기구의 수는 8 개 이내이다.
  4. ④ 한랭지의 배수관은 동결되지 않도록 피복을 한다.
정답 확인

정답 ②

86번
배관 용접 작업 중 다음과 같은 결함을 무엇이라고 하는가?
공조냉동기계기사 2019년 3회 86번 문제 그림
  1. ① 용입불량
  2. ② 언더컷
  3. ③ 오버랩
  4. ④ 피트
정답 확인

정답 ②

87번
다이헤드형 동력 나사절삭기에서 할 수 없는 작업은?
  1. ① 리밍
  2. ② 나사절삭
  3. ③ 절단
  4. ④ 벤딩
정답 확인

정답 ④

88번
부력에 의해 밸브를 개폐하여 간헐적으로 응축수를 배출하 는 구조를 가진 증기 트랩은?
  1. ① 버킷 트랩
  2. ② 열동식 트랩
  3. ③ 벨 트랩
  4. ④ 충격식 트랩
정답 확인

정답 ①

89번
방열량이 3kW인 방열기에 공급하여야 하는 온수량(m3/s)은 얼마인가? (단, 방열기 입구온도 80℃, 출구온도 70℃, 온수 평균온도에서 물의 비열은 4.2 kJ/kgㆍK 물의 밀도는 977.5kg/m3이다.)
  1. ① 0.002
  2. ② 0.025
  3. ③ 0.073
  4. ④ 0.098
정답 확인

정답 ③

90번
주철관의 이음방법 중 고무링(고무개스킷포함)을 사용하지 않는 방법은?
  1. ① 기계식이음
  2. ② 타이톤이음
  3. ③ 소켓이음
  4. ④ 빅토릭이음
정답 확인

정답 ③

92번
배관계통 중 펌프에서의 공동현상(cavitation)을 방지하기 위 한 대책으로 틀린 것은?
  1. ① 펌프의 설치 위치를 낮춘다.
  2. ② 회전수를 줄인다.
  3. ③ 양 흡입을 단 흡입으로 바꾼다.
  4. ④ 굴곡부를 적게 하여 흡입관의 마찰손실수두를 작게 한 다.
정답 확인

정답 ③

93번
저장 탱크 내부에 가열 코일을 설치하고 코일 속에 증기를 공급하여 물을 가열하는 급탕법은?
  1. ① 간접 가열식
  2. ② 기수 혼합식
  3. ③ 직접 가열식
  4. ④ 가스 순간 탕비식
정답 확인

정답 ①

94번
냉동장치의 액분리기에서 분리된 액이 압축기로 흡입되지 않도록 하기 위한 액 회수 방법으로 틀린 것은?
  1. ① 고압 액관으로 보내는 방법
  2. ② 응축기로 재순환시키는 방법
  3. ③ 고압 수액기로 보내는 방법
  4. ④ 열교환기를 이용하여 증발시키는 방법
정답 확인

정답 ②

95번
저압증기의 분기점을 2개 이상의 엘보로 연결하여 한 쪽이 팽창하면 비틀림이 일어나 팽창을 흡수하는 특징의 이음방 법은?
  1. ① 슬리브형
  2. ② 벨로즈형
  3. ③ 스위블형
  4. ④ 루프형
정답 확인

정답 ③

96번
유체 흐름의 방향을 바꾸어 주는 관 이음쇠는?
  1. ① 리턴벤드
  2. ② 리듀서
  3. ③ 니플
  4. ④ 유니온
정답 확인

정답 ①

97번
고가(옥상) 탱크 급수방식의 특징에 대한 설명으로 틀린 것 은?
  1. ① 저수시간이 길어지면 수질이 나빠지기 쉽다.
  2. ② 대규모의 급수 수요에 쉽게 대응할 수 있다.
  3. ③ 단수 시에도 일정량의 급수를 계속할 수 있다.
  4. ④ 급수 공급 압력의 변화가 심하다.
정답 확인

정답 ④

98번
가스배관에 관한 설명으로 틀린 것은?
  1. ① 특별한 경우를 제외한 옥내배관은 매설배관을 원칙으로 한다.
  2. ② 부득이하게 콘크리트 주요 구조부를 통과할 경우에는 슬 리브를 사용한다.
  3. ③ 가스배관에는 적당한 구배를 두어야 한다.
  4. ④ 열에 의한 신축, 진동 등의 영향을 고려하여 적절한 간 격으로 지지하여야 한다.
정답 확인

정답 ①

99번
급수관의 수리 시 물을 배제하기 위한 관의 최소 구배 기준 은?
  1. ① 1/120 이상
  2. ② 1/150 이상
  3. ③ 1/200 이상
  4. ④ 1/250 이상
정답 확인

정답 ④

100번
공장에서 제조 정제된 가스를 저장했다가 공급하기 위한 압력탱크로서 가스압력을 균일하게 하며, 급격한 수요변화 에도 제조량과 소비량을 조절하기 위한 장치는?
  1. ① 정압기
  2. ② 압축기
  3. ③ 오리피스
  4. ④ 가스홀더 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2019년 2회 다음 회차2020년 1회

공조냉동기계기사의 다른 회차

2022년 2회
2022-04-24 · 73문항
2022년 1회
2022-03-05 · 75문항
2021년 3회
2021-08-14 · 96문항
2021년 2회
2021-05-15 · 95문항
2021년 1회
2021-03-07 · 91문항
2020년 3회
2020-09-26 · 99문항
2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 92문항
2019년 3회
2019-08-04 · 93문항
2019년 2회
2019-04-27 · 95문항
2019년 1회
2019-03-03 · 95문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 95문항
2018년 1회
2018-03-04 · 94문항
2017년 3회
2017-08-26 · 95문항
2017년 2회
2017-05-07 · 93문항
2017년 1회
2017-03-05 · 94문항
2016년 2회
2016-08-21 · 96문항
2016년 1회
2016-05-08 · 96문항
