전자기능장 2018년 1회 기출문제

2018-03-31 시행 · 56문항

이 회차 문제 풀기 →
2번
미분 회로에서 시정수(RC)와 펄스폭(T)은 어떠한 관계가 있 는가?
  1. ① RC 〓 T
  2. ② RC ≪ T
  3. ③ RC ≫ T
  4. ④ RC 〓 0.7T
정답 확인

정답 ②

3번
제너다이오드를 이용하여 정전압 회로를 구성하고자 할 때 설계의 기준으로 고려할 사항이 아닌 것은?
  1. ① 부하저항 RL의 크기와 변동 범위
  2. ② 제너다이오드의 제너전압 VZ와 허용 전력
  3. ③ 제너다이오드의 전류 IZ와 부하전류 IL의 크기
  4. ④ 저항 Ri의 허용전력과 오차 범위
정답 확인

정답 ④

4번
신호를 표본화할 때 원래의 신호를 완전히 재현시키려면 신 호에 포함된 최고 주파수의 몇 배 이상의 주파수로 표본화하 여야 하는가?
  1. ① 1배
  2. ② 2배
  3. ③ 3배
  4. ④ 4배
정답 확인

정답 ②

5번
형광체에서는 전자가 충만대에서 전도대로 옮겨가는 데에 충 분한 여기(excitation)를 받아서 이동하고 그 다음 기저 준위 까지 떨어질 때 발광한다. 그리고 여기에 빛 대신에 전기장을 사용해서 발광시킬 경우는?
  1. ① 화학 루미네선스
  2. ② 음극선 루미네선스
  3. ③ 전기 루미네선스
  4. ④ 바이오 루미네선스
정답 확인

정답 ③

6번
부하가 증가할 때 증폭기의 입력 저항이 증가하는 것은?
  1. ① CE 증폭기
  2. ② CC 증폭기
  3. ③ CB 증폭기
  4. ④ CB와 CE 증폭기
정답 확인

정답 ②

7번
다음 회로에서 I1과 I2와의 위상차는? (단, R=XC 이다.)
전자기능장 2018년 1회 7번 문제 그림
  1. ① 0°
  2. ② 45°
  3. ③ 90°
  4. ④ 135°
정답 확인

정답 ①

8번
제너다이오드에 과한 설명 중 틀린 것은?
  1. ① 제너다이오드를 이요한 정전압 회로를 구성할 때는 반드 시 제너전압과 허용전력을 알아야 한다.
  2. ② 제너다이오드의 순방향 전압-전류 특성은 일반 다이오드 의 순방향 전압-전류 특성과 거의 같다.
  3. ③ 정전압 회로에서 제너다이오드에 흐르는 역방향 전류의 크기에 관계없이 출력전압은 항상 일정하다.
  4. ④ 제너다이오드를 이용하여 입력신호의 특정부분을 제한하 는 리미터 회로를 구성할 수 있다.
정답 확인

정답 ③

9번
플레밍의 왼손법칙에서 각각의 손가락 방향은 무엇을 나타내 는가?
  1. ① 엄지(힘의 방향), 검지(자장 방향), 중지(전류 방향)
  2. ② 엄지(자장 방향), 검지(힘의 방향), 중지(전류 방향)
  3. ③ 엄지(힘의 방향), 검지(전류 방향), 중지(자장 방향)
  4. ④ 엄지(전류 방향), 검지(자장 방향), 중지(힘의 방향)
정답 확인

정답 ①

10번
채배전압 정류회로의 용도로 틀린 것은?
전자기능장 2018년 1회 10번 문제 그림
  1. ① 마이크 음성의 잡음을 제거하는데 이용한다.
  2. ② 브라운관 양극전원으로 이용된다.
  3. ③ 전압만을 2배 또는 여러 배로 하는 회로로 사용된다.
  4. ④ X선 장치에 이용된다.
정답 확인

정답 ①

11번
그림에서 전달함수 가 되기 위한 캐패시 터(C)의 값은 몇 μF 인가?
전자기능장 2018년 1회 11번 문제 그림
  1. ① 1
  2. ② 10
  3. ③ 50
  4. ④ 100
정답 확인

정답 ②

12번
그림과 같은 회로에서 단자 a, b간에 100V의 전압을 가할 때 c, d에 흐르는 전류가 20A이었다. 반대로 같은 회로에 c, d간에 50V의 전압을 인가하면 a, b에 흐르는 전류는 몇 A인가?
전자기능장 2018년 1회 12번 문제 그림
  1. ① 80
  2. ② 20
  3. ③ 40
  4. ④ 10
정답 확인

정답 ④

13번
B급 증폭기의 최대 효율을 백분율로 표시하면?
  1. ① 25[%]
  2. ② 48.5[%]
  3. ③ 78.5[%]
  4. ④ 98.5[%]
정답 확인

정답 ③

14번
어떤 회로의 피상전력이 20kVA, 유효전력이 12kW일 때 회 로의 무효율은?
  1. ① 1.0
  2. ② 0.8
  3. ③ 0.6
  4. ④ 0.2
정답 확인

정답 ②

15번
논리 게이트형 비안정 멀티바이브레이터의 발진주기는? (단, R1=R2=R, C1=C2=C 이다.)
  1. ① T=RC
  2. ② T=0.7RC
  3. ③ T=1.4RC
  4. ④ T=2.2RC
정답 확인

정답 ③

16번
다음 발진기 중 가장 높은 사용 주파수 특성을 가지는 것 은?
  1. ① LC 발진기
  2. ② RC 발진기
  3. ③ 음차 발진기
  4. ④ 레이저 발진기
정답 확인

정답 ④

17번
가청 증폭기에 부귀환을 걸어 주었을 때에 일어나는 현상으 로 틀린 것은?
전자기능장 2018년 1회 17번 문제 그림
  1. ① 주파수 특성이 개선된다.
  2. ② 증폭기의 이득이 증가한다.
  3. ③ 비직선 일그러짐이 감소된다.
  4. ④ 증폭기 전체의 동작이 안정된다.
정답 확인

정답 ②

19번
마이크로컴퓨터시스템에서 버스의 종류 중 전달 정보에 따 른 구분을 하였을 때 포함되지 않는 것은?
  1. ① I/O Bus
  2. ② Data Bus
  3. ③ Address Bus
  4. ④ Control Bus
정답 확인

정답 ①

20번
중앙처리장치가 무엇을 하고 있는가를 나타내는 것으로 해 당 사이클 동안에 무엇을 위해 기억장치에 접근하는지를 나 타내는 것은?
  1. ① 자화 상태
  2. ② 제어장치 상태
  3. ③ 시간 상태
  4. ④ 메이저 상태 21. 를 간략화한 것으로 옳은 것은?
정답 확인

정답 ④

23번
전송제어 절차 5단계에서 전용회선을 사용할 경우 생략되는 것은?
  1. ① 정보의전송
  2. ② 데이터 링크의 확립
  3. ③ 데이터 링크의 해제
  4. ④ 일반 교환망에서의 회선 접속
정답 확인

정답 ④

24번

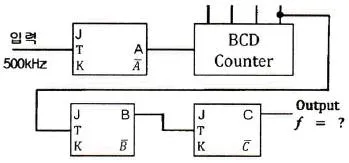

다음 그림의 출력 주파수(f)는 몇 kHz 인가?
전자기능장 2018년 1회 24번 문제 그림
  1. ① 3.90
  2. ② 6.25
  3. ③ 20.00
  4. ④ 50.00
정답 확인

정답 ②

25번
그림과 같이 실행되는 마이크로프로세서(8051 계열)의 주소 지정방식(Addressing Mode)은?
전자기능장 2018년 1회 25번 문제 그림
  1. ① Register Addressing Mode
  2. ② Direct Addressing Mode
  3. ③ Indirect Addressing Mode
  4. ④ Indexed Addressing Mode
정답 확인

정답 ①

26번

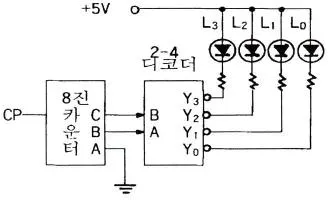

그림의 회로에서 LED 램프 L3가 소등(OFF) 후 다시 점등 (ON)이 되는 시간 간격은 몇 초인가? (단, 클럭 펄스의 주 파수는 1Hz 이다.)
전자기능장 2018년 1회 26번 문제 그림
  1. ① 0
  2. ② 4
  3. ③ 7
  4. ④ 12
정답 확인

정답 ③

27번
중앙처리장치와 주기억 장치 사이의 속도 격차를 완화시켜 주기 위해 많이 사용하는 것은?
  1. ① Cache Memory
  2. ② Main Memory
  3. ③ Direct Memory
  4. ④ Virtual Memory
정답 확인

정답 ①

28번

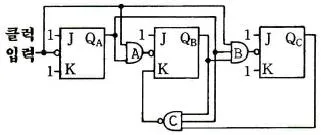

다음 회로는 어떤 카운터로 동작하는가? (단, 카운터의 출력 은 QC이다.)
전자기능장 2018년 1회 28번 문제 그림
  1. ① 5진 카운터
  2. ② 6진 카운터
  3. ③ 7진 카운터
  4. ④ 8진 카운터
정답 확인

정답 ②

29번
아래의 스위치 회로와 등가인 논리식은?
  1. ① A
  2. ② B
  3. ③ A+B
  4. ④ A･B
정답 확인

정답 ①

30번

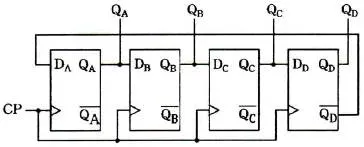

다음 논리회로를 무엇이라 하는가?
전자기능장 2018년 1회 30번 문제 그림
  1. ① 4비트 존슨 카운터
  2. ② 8진 동기 카운터
  3. ③ 4단 링 카운터
  4. ④ 16진 비동기 카운터
정답 확인

정답 ①

31번
하드디스크와 달리 자기디스크가 아닌 반도체 메모리를 내 장하고 있는 디스크는?
  1. ① 플로피 디스크
  2. ② SSD
  3. ③ 콤팩트디스크(CD)
  4. ④ 블루레이 디스크
정답 확인

정답 ②

32번
그림과 같은 회로에서 출력이 불안전한 경우는?
전자기능장 2018년 1회 32번 문제 그림
  1. ① X = 0, Y = 0
  2. ② X = 0, Y = 1
  3. ③ X = 1, Y = 0
  4. ④ X = 1, Y = 1
정답 확인

정답 ②

33번
다음 중 보조기억장치가 아닌 것은?
  1. ① HDD
  2. ② RAM
  3. ③ SSD
  4. ④ DVD-ROM
정답 확인

정답 ②

34번
여러 개의 입출력장치를 제어할 수 있는 채널은?
  1. ① I/O channel
  2. ② duplex channel
  3. ③ multiplexer channel
  4. ④ register channel
정답 확인

정답 ③

35번
28(10)을 8bit의 2진수로 변환하되 2의 보수법으로 표현한 것은?
  1. ① 00011100
  2. ② 11100010
  3. ③ 11100011
  4. ④ 11100100
정답 확인

정답 ④

36번
2008년 발표된 규격으로 데이터 전송 속도가 최대 5Gbps 이고, 포트의 색상이 파란색으로 된 인터페이스는?
  1. ① 직렬 포트
  2. ② USB 3.0
  3. ③ PS/2 포트
  4. ④ HDMI
정답 확인

정답 ②

37번
다음 중 귀환(Feedback) 제어에서 꼭 있어야 할 장치는?
  1. ① 입력과 출력을 비교하는 장치
  2. ② 안정도를 빠르게 하는 장치
  3. ③ 응답 속도를 빠르게 하는 장치
  4. ④ 응답 속도를 느리게 하는 장치
정답 확인

정답 ①

38번
위성의 송수신 장치인 트랜스폰더(transponder) 를 이용하 여 전화 및 TV 방송 등에 사용되는 통신 방식은?
  1. ① FS 통신
  2. ② 다중 통신
  3. ③ 이동 통신
  4. ④ 위성 통신
정답 확인

정답 ④

39번
콘형 다이내믹 스피커의 입력 단자에 흐르는 전류가 리드 선을 통해 보이스 코일로 전해지면 영구 자석에 의해 형성 된 자기장 내에 놓여 있는 보이스 코일은 어떤 법칙에 따라 움직이게 되는가?
  1. ① 패러데이 법칙
  2. ② 열역학 법칙
  3. ③ 앙페르의 오른나사의 법칙
  4. ④ 플레밍의 왼손 법칙
정답 확인

정답 ④

40번
고주파 유동 가열용 전원 장치 중 틀린 것은?
  1. ① 전동 발전기
  2. ② 불꽃 간극식(spark gap) 고주파 발진기
  3. ③ 수정 발진기
  4. ④ 진공관 발진기
정답 확인

정답 ③

41번
익스트림(extreme) 스포츠나 액션 상황에서 사용되기 위해 내구성이 튼튼하고 방수, 스마트폰 제어, 손 떨림 보정, GPS 트래킹 등의 기능을 가지는 장치는?
  1. ① MP3
  2. ② 액션캠
  3. ③ CCTV
  4. ④ DVD
정답 확인

정답 ②

42번
혼(Horn) 스피커의 본체에 표시하도록 KS에서 권고하고 있 는 항목이 아닌 것은?
  1. ① 정격입력
  2. ② 재생 주파수 대역
  3. ③ 공칭 임피던스
  4. ④ 최대 음압 레벨
정답 확인

정답 ④

43번
미리 정해진 프로그램에 따라 제어량을 변화시키는 것을 목 적으로 하는 제어는?
  1. ① 정치제어
  2. ② 추치제어
  3. ③ 서보제어
  4. ④ 프로그램제어
정답 확인

정답 ④

44번
음원으로부터 방사된 음파의 성질 중 옳지 않은 것은?
  1. ① 투과
  2. ② 반사
  3. ③ 간섭
  4. ④ 회전
정답 확인

정답 ④

45번
지향성이 강하나 저음특성이 나빠 옥외 방송용의 중음 및 고음용, 메가폰용으로 주로 사용되는 스피커는?
  1. ① 콘덴서 스피커
  2. ② 콘형 다이내믹 스피커
  3. ③ 돔형 다이내믹 스피커
  4. ④ 혼형 다이내믹 스피커
정답 확인

정답 ④

46번
초음파 가공에서 사용되는 연마가루에 적합하지 못한 것은?
  1. ① 산화 철분
  2. ② 탄화 실리콘
  3. ③ 산화 알루미늄
  4. ④ 탄화 붕소
정답 확인

정답 ①

47번
고주파 가열에서 유도 가열은 어떤 원리에 의하여 발열시키 는 방식인가?
  1. ① 유전체 손
  2. ② 맴돌이 전류 손
  3. ③ 히스테리시스 손
  4. ④ 표피작용에 의한 손실
정답 확인

정답 ②

48번
수상기에서 수직 편향 회로의 구성에 따른 동작순서로 옳은 것은?
  1. ① 발진→적분회로→증폭정형회로→출력→편향코일
  2. ② 적분회로→증폭정형회로→발진→출력→편향코일
  3. ③ 적분회로→발진→증폭정형회로→출력→편향코일
  4. ④ 발진→증폭정형회로→적분회로→출력→편향코일
정답 확인

정답 ③

49번
피드백 제어계의 특징으로 틀린 것은?
  1. ① 비선형성과 왜형에 대한 효과의 감소
  2. ② 대역폭의 감소
  3. ③ 계의 특성 변화에 대한 입력 대 출력비의 감도 감소
  4. ④ 정확성의 증가
정답 확인

정답 ②

50번
자연광에서 얻을 수 있는 레이저광의 특징에 관한 설명 중 틀린 것은?
  1. ① 지향성이 좋다.
  2. ② 에너지 밀도가 높다.
  3. ③ 광 에너지를 단시간에 접속시킬 수 있다.
  4. ④ 간섭성은 좋지 않다.
정답 확인

정답 ④

51번
DMB 방송 주파수를 이용해 자동차 내비게이션 단말기에 실 시간 교통정보, 여행 정보 등을 보여주는 기술은?
  1. ① ANDROID
  2. ② SNS
  3. ③ TPEG
  4. ④ GPS
정답 확인

정답 ③

52번
콤팩트 디스크(Compact Disc)에 대한 설명 중 옳은 것은?
  1. ① CD는 바깥쪽에서 안쪽을 향해 데이터를 기록한다.
  2. ② CD는 디스크 표면에 홈(피트)을 내어 정보를 저장한다.
  3. ③ CD의 정보는 피트에서 랜드로 변화되는 부분을 '0'로 해 석한다.
  4. ④ CD에 있는 데이터는 디스크에 흠이 있으면 에러 없이 데이터를 복구하기 불가능하다.
정답 확인

정답 ②

53번
주파수 대역이 넓어 고음에서 저음까지 원음을 충실히 낼 수 있도록 하며 감도와 음색이 뛰어나지만 외부 충격과 진 동, 습기 등 외부환경에 영향을 많이 받는 마이크로폰은?
  1. ① 다이내믹 마이크로폰
  2. ② 크리스털형 마이크로폰
  3. ③ 콘덴서형 마이크로폰
  4. ④ 카본형 마이크로폰
정답 확인

정답 ③

54번
극수가 6극인 50Hz용 3상 유도전동기가 있다. 슬립이 4% 일 때 이 전동기의 회전수는 몇 rpm인가?
  1. ① 940
  2. ② 960
  3. ③ 980
  4. ④ 1000
정답 확인

정답 ②

55번
전수검사와 샘플링검사에 관한 설명으로 맞는 것은?
  1. ① 파괴검사의 경우에는 전수검사를 적용한다.
  2. ② 검사항목이 많을 경우 전수검사보다 샘플링검사가 유리 하다.
  3. ③ 샘플링검사는 부적합품이 섞여 들어가서는 안되는 경우 에 적용한다.
  4. ④ 생산자에게 품질향상의 자극을 주고 싶을 경우 전수검사 가 샘플링검사보다 더 효과적이다.
정답 확인

정답 ②

56번
직물, 금속, 유리 등의 일정 단위 중 나타나는 흠의 수, 핀 홀 수 등 부적합수에 관한 관리도를 작성하려면 가장 적합 한 관리도는?
  1. ① c 관리도
  2. ② np 관리도
  3. ③ p 관리도
  4. ④ X-R 관리도
정답 확인

정답 ①

57번
다음 데이터의 제곱합(sum of squares)은 약 얼마인가?
전자기능장 2018년 1회 57번 문제 그림
  1. ① 0.129
  2. ② 0.338
  3. ③ 0.359
  4. ④ 1.029
정답 확인

정답 ④

58번
Ralph M. Barnes 교수가 제시한 동작경제의 원칙 중 작업 장 배치에 관한 원칙(Arrangement of the workplace)에 해 당되지 않는 것은?
  1. ① 가급적이면 낙하식 운반방법을 이용한다.
  2. ② 모든 공구나 재료는 지정된 위치에 있도록 한다.
  3. ③ 적절한 조명을 하여 작업자가 잘 보면서 작업할 수 있도 록 한다.
  4. ④ 가급적 용이하고 자연스런 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다.
정답 확인

정답 ④

59번
국제 표준화의 의의를 지적한 설명 중 직접적인 효과로 보 기 어려운 것은?
  1. ① 국제간 규격통일로 상호 이익도모
  2. ② KS표시품 수출 시 상대국에서 품질인증
  3. ③ 개발도상국에 대한 기술개발의 촉진을 유도
  4. ④ 국가 간의 규격상이로 인한 무역장벽의 제거
정답 확인

정답 ②

60번
어떤 회사의 매출액이 80000원, 고정비가 15000원, 변동비 가 40000원일 때 손익분기점 매출액은 얼마인가?
  1. ① 25000원
  2. ② 30000원
  3. ③ 40000원
  4. ④ 55000원 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
