전자기능장 2017년 1회 기출문제

2017-03-05 시행 · 55문항

이 회차 문제 풀기 →
1번
그림의 회로에 교류전압 25V를 인가할 때, 전전류는 몇 A 인 가?
전자기능장 2017년 1회 1번 문제 그림
  1. ① 8-j4
  2. ② 8+j4
  3. ③ 6-j5
  4. ④ 6+j5
정답 확인

정답 ①

2번
다음 회로에서 항상 D2가 도통 상태에 있도록 다이오드의 바 이어스 전압 VB는 VA보다 크게 하여야 한다. 이때 전압 vi가 VA ＜ vi ＜ VB될 때, 다이오드 상태와 출력이 옳은 것은?
전자기능장 2017년 1회 2번 문제 그림
  1. ① D1 = on, D2 = off, v0 = VB
  2. ② D1 = on, D2 = on, v0 = vi
  3. ③ D1 = off, D2 = on, v0 = VB
  4. ④ D1 = on, D2 = off, v0 = VB
정답 확인

정답 ②

3번

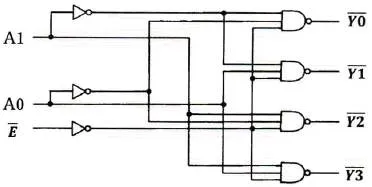

다음 논리회로의 명칭은?
전자기능장 2017년 1회 3번 문제 그림
  1. ① 디코더
  2. ② 인코더
  3. ③ 카운터
  4. ④ 멀티플렉서
정답 확인

정답 ①

4번
OSI-7계층에 해당하지 않는 것은?
  1. ① 인터넷 계층
  2. ② 물리 계층
  3. ③ 응용 계층
  4. ④ 전송 계층
정답 확인

정답 ①

5번
80W 트랜지스터가 25℃ 이상에서는 0.5W/℃로 최대 정격이 감소한다. 125℃에서 동작하는 경우 트랜지스터가 소비할 수 있는 최대 범위는 몇 W인가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ③

6번
음압을 P[N/m2], 음파 속도를 v [m/s], 물질의 단면적을 A[m2]이라 할 때, 음이 한 일 Pa[Nㆍm/s]는?
  1. ① PvA
  2. ② PA/v
  3. ③ Pv/A
  4. ④ vA/P
정답 확인

정답 ①

7번
제어용 증폭기의 필요 특성으로 적합하지 않은 것은?
  1. ① 이득이 클 것
  2. ② 정귀환을 많이 걸 수 있을 것
  3. ③ 사용조건의 변화에 대하여 안정성이 있을 것
  4. ④ 신호에 포함된 주파수 성분 범위까지 주파수 특성이 좋을 것
정답 확인

정답 ②

8번
RC 미분기의 출력은 어디에 나타는가?
  1. ① 저항
  2. ② 커패시터
  3. ③ 전원
  4. ④ 다이오드
정답 확인

정답 ①

9번
고주파 유도가열 방식의 응용으로 볼 수 없는 것은?
  1. ① 접착
  2. ② 고주파 인두기
  3. ③ 용해로
  4. ④ 전기밥솥
정답 확인

정답 ①

10번
이미터 접지 증폭기에 대한 설명으로 틀린 것은?
  1. ① 저주파 증폭에 많이 이용된다.
  2. ② 베이스 접지 증폭기보다 입력저항이 훨씬 크다.
  3. ③ 전류증폭도와 전압증폭도가 모두 1 이상이다.
  4. ④ 입력과 출력은 동 위상이다.
정답 확인

정답 ④

11번
저항 30Ω과 유도리액턴스 40Ω을 병렬로 접속하고, 120V의 교류 전압을 가할 때 전류는 몇 A 인가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 7
정답 확인

정답 ③

12번
컴퓨터에 장치를 추가하면 사용자가 컴퓨터에 장치 정보를 지정하지 않아도 컴퓨터 스스로 인식할 수 있는 기능으로 옳은 것은?
  1. ① PnP
  2. ② Spooling
  3. ③ SCSI
  4. ④ Serial port
정답 확인

정답 ①

13번
음(소리)의 3요소가 아닌 것은?
  1. ① 음의 세기
  2. ② 음의 높이
  3. ③ 음색
  4. ④ 잔향
정답 확인

정답 ④

14번
지연요소는 제어계의 안정도에 어떤 영향을 미치는가?
  1. ① 안정도를 개선한다.
  2. ② 안정도를 저하시킨다.
  3. ③ 안정도와 관계없다.
  4. ④ 상대적 안정도의 척도 역할을 한다.
정답 확인

정답 ③

15번
푸시풀 증폭기에서 교차 일그러짐(cross-over distortion)이 일어나기 쉬운 증폭기는?
  1. ① A급 증폭기
  2. ② B급 증폭기
  3. ③ C급 증폭기
  4. ④ AB급 증폭기
정답 확인

정답 ②

16번
전달 함수의 성질 중 틀린 것은?
  1. ① 계 전달 함수의 분모를 0으로 놓으면 이것이 곧 특성 방 정식이 된다.
  2. ② 전달 함수 P(s)인 계의 입력이 임펄스 함수(δ함수)이고 모든 초기값이 0이면 그 계의 출력 변환은 P(s)와 같다.
  3. ③ 어떤 계의 전달 함수는 그 계에 대한 임펄스 응답의 라 플라스 변환과 같다.
  4. ④ 계의 전달함수는 계의 미분 방정식을 라플라스 변환하고 초기값에 의하여 생긴 항을 무시하면 와 같이 얻어진다.
정답 확인

정답 ④

17번
둘 이상의 컴퓨터 사이에 데이터 전송을 할 수 있도록 미리 정보의 송ㆍ수신측에서 정해둔 통신 규칙은?
  1. ① 프로토콜
  2. ② 링크
  3. ③ 터미널
  4. ④ 인터페이스
정답 확인

정답 ①

18번
여러 개의 입력 중 하나만 출력에 전달해주는 조합논리회로 는?
  1. ① 멀티플렉서
  2. ② 디멀티플렉서
  3. ③ 인터페이스
  4. ④ 버스 회로
정답 확인

정답 ①

19번
신호대 잡음비에 대한 설명 중 틀린 것은?
  1. ① 신호전압과 잡음전압과의 비를 말한다.
  2. ② S/N비가 작을수록 잡음이 상대적으로 적다는 것을 의미 한다.
  3. ③ 일반적으로 재생 증폭기의 S/N비는 60dB 정도가 필요하 다.
  4. ④ 규정된 세기의 입력 신호를 가하여 얻어진 출력전압과 무신호 시에 출력되는 전압과의 비이다.
정답 확인

정답 ②

20번
슈퍼헤테로다인 수신기에 고주파 증폭회로를 추가했을 경우 에 나타나는 현상은?
  1. ① 감도가 나빠진다.
  2. ② 선택도가 좋아진다.
  3. ③ 영상신호 방해가 증가한다.
  4. ④ 신호대 잡음비가 낮아진다.
정답 확인

정답 ②

21번
VCR의 3배속 녹화 모드에 대한 설명 중 옳은 것은?
  1. ① 캡스턴의 속도를 1/3로 줄여서 녹화한다.
  2. ② 캡스턴의 속도를 3배로 높여서 녹화한다.
  3. ③ 드럼의 회전 속도를 1/3로 줄여서 녹화한다.
  4. ④ 드럼의 회전 속도를 3배로 높여서 녹화한다.
정답 확인

정답 ①

22번
기억용량이 4Kbyte인 RAM에서 최소한 몇 개의 Address 선 이 필요한가?
  1. ① 14
  2. ② 12
  3. ③ 10
  4. ④ 8
정답 확인

정답 ②

23번
그림과 같은 2차 저역통과 필터(LPF)의 차단특성의 기울기 는 어떤 값으로 표현되는가?
  1. ① -3 dB/oct.
  2. ② -6 dB/oct.
  3. ③ -9 dB/oct.
  4. ④ -12 dB/oct.
정답 확인

정답 ④

24번
멀티미디어 시스템의 사운드 제작과정은?
  1. ① 계획→녹음→편집→변환→통합→재생→저장
  2. ② 계획→녹음→변환→편집→저장→통합→재생
  3. ③ 계획→녹음→저장→편집→변환→통합→재생
  4. ④ 계획→녹음→편집→통합→변환→재생→저장
정답 확인

정답 ②

27번
입력 전압을 조절하여 출력 주파수를 바꾸는 발진기는?
  1. ① LC 발진기
  2. ② 수정 발진기
  3. ③ 콜피츠 발진기
  4. ④ 전압 제어 발진기
정답 확인

정답 ④

28번

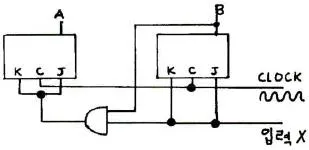

입력 X가 “1010111101”으로 순차적으로 들어왔을 때의 AB 는 어떤 상태가 되겠는가? (단, 초기상태 AB = (01)이다.)
전자기능장 2017년 1회 28번 문제 그림
  1. ① 11
  2. ② 10
  3. ③ 01
  4. ④ 00
정답 확인

정답 ②

29번
그림과 같은 회로에서 코일에 가해지는 삼각파 전류의 펄스 폭(T)이 1ms인 경우 코일에 유도되는 기전력은 몇 V 인가? (단, 전류 i 는 최대값을 나타낸다.)
  1. ① 0.01
  2. ② 0.1
  3. ③ 1
  4. ④ 10
정답 확인

정답 ①

30번
콘형 스피커의 출력음압레벨을 옳게 나타낸것은?
  1. ① 콘(cone)지가 두꺼울수록 크다.
  2. ② 보이스 코일의 굵기가 크게 영향을 미친다.
  3. ③ 콘의 구경이 클수록 크다.
  4. ④ 댐퍼의 재질이 크게 영향을 미친다.
정답 확인

정답 ③

31번
회로의 저항 10Ω에 흐르는 전류는 몇 A 인가?
전자기능장 2017년 1회 31번 문제 그림
  1. ① 2/3
  2. ② 3/2
  3. ③ 3/4
  4. ④ 4/3
정답 확인

정답 ①

32번
마이크로프로세서의 주 구성 요소가 아닌 것은?
  1. ① 연산장치
  2. ② 레지스터부
  3. ③ 제어장치
  4. ④ 입출력 장치
정답 확인

정답 ④

34번
다음 측정회로의 설명 중 틀린 것은?
전자기능장 2017년 1회 34번 문제 그림
  1. ① A는 고주파용 전류계를 사용한다.
  2. ② 안테나와 발진기를 결합시킨다.
  3. ③ A의 지시는 최대가 되게 조정한다.
  4. ④ 안테나의 실효치 저항을 측정하는 회로이다.
정답 확인

정답 ④

35번
진폭변조에서 반송파의 진폭(EC)은 5V이고 신호파의 진폭 (Em)이 2V일 때 변조도는?
  1. ① 0.4
  2. ② 2
  3. ③ 2.5
  4. ④ 5
정답 확인

정답 ①

37번
연산장치(ALU)에 대한 설명으로 옳은 것은?
  1. ① 덧셈 연산만 수행한다.
  2. ② 모든 연산을 수행한다.
  3. ③ 논리 연산만 수행한다.
  4. ④ 산술 연산만 수행한다.
정답 확인

정답 ②

38번
다음 회로의 전달비(eo/ei)는?
전자기능장 2017년 1회 38번 문제 그림
  1. ① 0.8
  2. ② 1.25
  3. ③ 1
  4. ④ 1.5
정답 확인

정답 ①

39번
다음 ( ) 안에 들어갈 덧셈 명령어는 무엇인가?
  1. ① MBR(AD) → MAR
  2. ② MAR → PC
  3. ③ PC → PC+1
  4. ④ MAR → MAR+1
정답 확인

정답 ③

40번
다음 회로의 출력은 어떻게 표현되는가? (단, A, B, C, D는 입력단자이고 출력은 VO이다.)
전자기능장 2017년 1회 40번 문제 그림
  1. ① AB+CD
  2. ② ABCD
  3. ③ A+B+C+D
  4. ④ (A+B)×(C+D)
정답 확인

정답 ④

41번
플립플롭의 트리거 방식은?
  1. ① 에지방식
  2. ② 홀드방식
  3. ③ 플립방식
  4. ④ 플롭방식
정답 확인

정답 ①

42번
등화회로(equalizer circuit)에서 기준(0dB)이 되는 주파수 는?
  1. ① 50 Hz
  2. ② 400 Hz
  3. ③ 1000 Hz
  4. ④ 2120 Hz
정답 확인

정답 ③

43번
양자역학을 이용하여 아주 짧은 파장의 전자기파를 증폭하 거나 발생시키는 장치는?
  1. ① 적외선
  2. ② 초음파
  3. ③ 레이저
  4. ④ 자외선
정답 확인

정답 ③

44번
음질이 좋고 잡음이 적으며 초소형으로 제작이 가능하나 직 류전원이 필요한 것은?
  1. ① 리본형 마이크로폰
  2. ② 가동코일형 마이크로폰
  3. ③ 콘형 마이크로폰
  4. ④ 콘덴서 마이크로폰
정답 확인

정답 ④

45번
전구에 걸리는 전압이 10% 낮아진 경우 전구의 소비전력은 약 몇 % 인가?
  1. ① 100%
  2. ② 90%
  3. ③ 81%
  4. ④ 80%
정답 확인

정답 ③

46번
무접점 시퀀스 제어(sequence control)의 장점이 아닌 것 은?
  1. ① 동작속도가 빠르다.
  2. ② 고빈도 사용에도 수명이 길다.
  3. ③ 소형화가 가능하다.
  4. ④ 노이즈(Noise)에 강하다.
정답 확인

정답 ④

47번
광대역 ISDN과 관계가 깊은 것은?
  1. ① CODEC
  2. ② ATM
  3. ③ LAN
  4. ④ EDI
정답 확인

정답 ②

48번
광센서 중 광도전효과를 이용한 것으로 빛의 세기에 따라서 저항값이 변화하는 소자는?
  1. ① 포토 다이오드
  2. ② 광전관
  3. ③ 포트 트랜지스터
  4. ④ 황화 카드뮴(CdS)
정답 확인

정답 ④

49번
고주파 자계 중에 놓인 도체에 생기는 와전류손(渦電流損)에 의한 발열 방식은?
  1. ① 초음파가열
  2. ② 유전가열
  3. ③ 유도가열
  4. ④ 저항가열
정답 확인

정답 ③

50번
8421코드에서 7을 올바르게 나타낸 것은?(단, A는 LSB이 며, D는 MSB이다.)
  1. ① A = 0, B = 1, C = 1, D = 1
  2. ② A = 1, B = 1, C = 0, D = 0
  3. ③ A = 0, B = 0, C = 1, D = 1
  4. ④ A = 1, B = 1, C = 1, D = 0
정답 확인

정답 ④

51번
반도체 레이저 재료로 주로 사용되는 것은?
  1. ① Ge
  2. ② Si
  3. ③ GaAs
  4. ④ CO2
정답 확인

정답 ③

53번
두 개 이상의 프로그램을 단일 계산기에서 병행으로 실행하 는 방법을 무엇이라 하는가?
  1. ① Multi Programming
  2. ② Double Programming
  3. ③ Multi Accessing
  4. ④ Processing Programming
정답 확인

정답 ①

54번
로봇 제어 시스템에서 각 축의 위치 제어, 속도 제어를 담 당하는 부분은?
  1. ① 센서 제어부
  2. ② 입출력 제어부
  3. ③ 모션 제어부
  4. ④ 티치 제어부
정답 확인

정답 ③

55번
설비배치 및 개선의 목적을 설명한 내용으로 가장 관계가 먼 것은?
  1. ① 재공품의 증가
  2. ② 설비투자 최소화
  3. ③ 이동거리의 감소
  4. ④ 작업자 부하 평준화
정답 확인

정답 ①

56번
워크 샘플링에 관한 설명 중 틀린 것은?
  1. ① 워크 샘플링은 일명 스냅리딩(Snap Reading)이라 불린 다.
  2. ② 워크 샘플링은 스톱워치를 사용하여 관측대상을 순간적 으로 관측하는 것이다.
  3. ③ 워크 샘플링은 영국의 통계학자 L.H.C Tippet가 가동률 조사를 위해 창안한 것이다.
  4. ④ 워크 샘플링은 사람의 상태나 기계의 가동상태 및 작업 의 종류 등을 순간적으로 관측하는 것이다.
정답 확인

정답 ②

57번
3σ법의 관리도에서 공정이 관리상태에 있는데도 불구 하고 관리상태가 아니라고 판정하는 제1종 과오는 약 몇 % 인가?
전자기능장 2017년 1회 57번 문제 그림
  1. ① 0.27
  2. ② 0.54
  3. ③ 1.0
  4. ④ 1.2
정답 확인

정답 ①

58번
검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것 은?
  1. ① 수입검사
  2. ② 출하검사
  3. ③ 출장검사
  4. ④ 공정검사
정답 확인

정답 ③

59번
부적합품률이 20%인 공정에서 생산되는 제품을 매시간 10 개씩 샘플링 검사하여 공정을 관리하려고 한다. 이 때 측정 되는 시료의 부적합품 수에 대한 기댓값과 분산은 약 얼마 인가?
  1. ① 기댓값: 1.6, 분산: 1.3
  2. ② 기댓값: 1.6, 분산: 1.6
  3. ③ 기댓값: 2.0, 분산: 1.3
  4. ④ 기댓값: 2.0, 분산: 1.6
정답 확인

정답 ④

60번
설비보전조직 중 지역보전(area maintenance)의 장ㆍ단점에 해당하지 않는 것은?
  1. ① 현장 왕복 시간이 증가한다.
  2. ② 조업요원과 지역보전요원과의 관계가 밀접해진다.
  3. ③ 보전요원이 현장에 있으므로 생산 본위가 되며 생산의욕 을 가진다.
  4. ④ 같은 사람이 같은 설비를 담당하므로 설비를 잘 알며 충 분한 서비스를 할 수 있다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
