전자기능장 2017년 2회 기출문제

2017-07-08 시행 · 55문항

이 회차 문제 풀기 →
1번
온도, 압력, 액체면, 유량 및 농도 등의 공업프로세스의 상태 량을 제어하는 것은?
  1. ① 공정제어
  2. ② 추종제어
  3. ③ 자동조정
  4. ④ 서보제어
정답 확인

정답 ①

2번
다음 중 10진수 5에 대한 3-초과 코드로 옳은 것은?
  1. ① 0001
  2. ② 0101
  3. ③ 1010
  4. ④ 1000
정답 확인

정답 ④

3번
자동제어에서 목표값으로 유지하는 제어방식으로 옳은 것은?
전자기능장 2017년 2회 3번 문제 그림
  1. ① 정치제어
  2. ② 서보제어
  3. ③ 추치제어
  4. ④ 프로그램제어
정답 확인

정답 ①

4번
2단자 임피던스 함수 일 때 극점은?
  1. ① +1
  2. ② -1
  3. ③ 2, 3
  4. ④ -2, -3
정답 확인

정답 ④

5번
CPU를 통하지 않고 입출력 장치와 메모리 사이에서 데이터 를 주고받는 방식은?
  1. ① CTC
  2. ② PIPO
  3. ③ DMA
  4. ④ NMI
정답 확인

정답 ③

6번

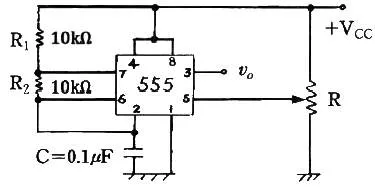

그림과 같은 회로에서 출력 발진주파수는 몇 Hz인가?
전자기능장 2017년 2회 6번 문제 그림
  1. ① 200
  2. ② 480
  3. ③ 820
  4. ④ 950
정답 확인

정답 ②

7번
다음 중 교류 전동기는?
  1. ① 유도 전동기
  2. ② 직권 전동기
  3. ③ 분권 전동기
  4. ④ 복권 전동기
정답 확인

정답 ①

8번
회전 운동계의 토크 및 관성 모멘트는 전자계의 무엇으로 대 응 되는가?
  1. ① 전압 및 인덕턴스
  2. ② 저항 커패시터
  3. ③ 전압 및 전류
  4. ④ 저항 및 인덕턴스
정답 확인

정답 ①

9번
테이프 레코더의 자기헤드 중 재생헤드의 특성을 결정하는 요인이 아닌 것은?
  1. ① 주파수 특성
  2. ② 외부 유도잡음
  3. ③ 누화(cross talk)
  4. ④ 녹음 간격
정답 확인

정답 ④

10번
녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은?
  1. ① 캡스턴과 핀치롤러
  2. ② 핀치롤러와 텐션암
  3. ③ 캡스턴과 테이프 가이드
  4. ④ 테이프 가이드와 테이프 패드
정답 확인

정답 ①

11번
반도체 레이저 재료로서 흔히 사용되는 물질은?
  1. ① Ge
  2. ② InGaAsP
  3. ③ ZnS
  4. ④ CdSe
정답 확인

정답 ②

12번
듀티 사이클(duty cycle)이 0.1이고, 주기가 40μs인 펄스의 폭은?
  1. ① 3μs
  2. ② 4μs
  3. ③ 5μs
  4. ④ 6μs
정답 확인

정답 ②

13번
다음 회로에서 스위치를 닫았을 때 흐르는 전류가 닫기 전 에 흐르던 전류의 2배가 되도록하기 위한 저항 R의 값은 약 몇 Ω 인가?
전자기능장 2017년 2회 13번 문제 그림
  1. ① 0.5Ω
  2. ② 0.67Ω
  3. ③ 0.33Ω
  4. ④ 1.5Ω
정답 확인

정답 ②

14번
컴퓨터 시스템에서 데이터의 입출력을 관리하고, CPU의 명 령 수행에 필요한 신호를 내보내는 장치는?
  1. ① DMA
  2. ② 제어장치
  3. ③ 레지스터
  4. ④ 프로그램 카운터
정답 확인

정답 ②

16번
유도 가열은 주로 어떤 작용을 이용한 것인가?
  1. ① 유전체손
  2. ② 맴돌이 전류손
  3. ③ 히스테리시스손
  4. ④ 주파수손
정답 확인

정답 ②

17번
디지털 데이터를 디지털 신호로 변환하는 전송부호화의 종 류에 속하지 않는 것은?
  1. ① NRZ
  2. ② CMI
  3. ③ 인터리빙
  4. ④ 맨체스터
정답 확인

정답 ③

18번
소음의 영향으로 필요한 소리가 잘 들리지 않는 현상(효과) 은?
  1. ① 마스킹(masking) 효과
  2. ② 양이(兩耳) 효과
  3. ③ 명룡(鳴龍) 현상
  4. ④ 스테레오 효과
정답 확인

정답 ①

19번
다음 중 PCM(펄스 코드 변조)의 기본 원리구성으로 옳은 것은?
  1. ① 표본화 → 양자화 → 부호화
  2. ② 부호화 → 양자화 → 표본화
  3. ③ 표본화 → 부호화 → 양자화
  4. ④ 양자화 → 표본화 → 부호화
정답 확인

정답 ①

20번
다음 중 이상적인 연산증폭기의 조건은? (단, Zin는 증폭기 의 입력 임피던스, ZO는 출력 임피던스이다.)
  1. ① Zin = ∞, ZO = 0
  2. ② Zin = 0, ZO = ∞
  3. ③ Zin = ∞, ZO = ∞
  4. ④ Zin = 0, ZO = 0
정답 확인

정답 ①

21번
전압증폭도가 100, 왜율이 10%인 증폭기에 귀환율 β=0.09 의 부귀환을 걸었을 때 왜율은 몇 % 인가?
  1. ① 0.1
  2. ② 0.5
  3. ③ 1
  4. ④ 5
정답 확인

정답 ③

22번
불대수식 A + B · C 와 등가인 것은?
  1. ① A · B(B + C)
  2. ② (A + B) · A
  3. ③ A · B(A + C)
  4. ④ (A + B)(A + C)
정답 확인

정답 ④

23번
pn접합에서 접합용량에 영향을 주지 않는 것은?
  1. ① 역방향 전압의 크기
  2. ② 접합 면적의 크기
  3. ③ 역포화 전류의 크기
  4. ④ 공간전하 영역의 폭
정답 확인

정답 ③

24번
연산증폭기의 성능을 평가하는 주요항목으로 차동이득과 동 상이득의 비를 나타내는 것은?
  1. ① 슬루율(slew rate)
  2. ② 전원 전압 제거비(PSRR)
  3. ③ 동상 신호 제거비(CMRR)
  4. ④ 오프셋 전압(offset voltage)
정답 확인

정답 ③

25번
다음 중 어떤 상태 또는 명령을 2진 코드로 변환하여 출력 하는 해독기의 반대 기능을 수행하는 조합 논리회로는?
  1. ① 디코더
  2. ② 인코더
  3. ③ 멀티플렉서
  4. ④ 디멀티플렉서
정답 확인

정답 ②

26번
마이크로프로세서 장치에서 주기억 장치, 연산논리장치 (ALU) 외에 꼭 있어야 할 요소는?
  1. ① 입력 장치
  2. ② 출력 장치
  3. ③ 제어 장치
  4. ④ 보조 기억 장치
정답 확인

정답 ③

28번
제어계의 출력신호와 입력신호의 비를 무엇이라 하는가?
  1. ① 미분함수
  2. ② 적분함수
  3. ③ 제어함수
  4. ④ 전달함수
정답 확인

정답 ④

29번
연산증폭기에서 슬루율(Slew rate)은 무엇으로 나타내는가?
  1. ① 잡음특성
  2. ② 이득특성
  3. ③ 동상제거비
  4. ④ 스위칭특성
정답 확인

정답 ④

30번
2진 반가산기의 합(Sum)을 만족시키는 게이트는?
  1. ① AND
  2. ② OR
  3. ③ EX-OR
  4. ④ NAND
정답 확인

정답 ③

31번
초크 입력형과 비교한 커패시터 입력형 평활회로에 대한 설 명으로 틀린 것은?
  1. ① 저가이다.
  2. ② 대전류에 적합하다.
  3. ③ 전압변동률이 나쁘다.
  4. ④ 첨두 역전압이 높다.
정답 확인

정답 ②

32번
FM 수신기에서 입력 신호가 없거나 작을 경우에 내부 잡음 을 억제하는 회로는?
  1. ① 스켈치 회로
  2. ② 디엠퍼시스
  3. ③ 진폭 제한기
  4. ④ 주파수 판별기
정답 확인

정답 ①

33번
온도 변화에 따라 저항값이 변화하는 반도체 소자는?
  1. ① SCR
  2. ② UJT
  3. ③ 서미스터(Thermistor)
  4. ④ 터널 다이오드(Tunnel Diode)
정답 확인

정답 ③

34번
α차단주파수(fα)가 20MHz인 트랜지스터를 이미터 접지로 사용할 경우 β차단주파수(fβ)는? (단, 전류증폭도 α=0.96 이 다.)
  1. ① 200kHz
  2. ② 400kHz
  3. ③ 6000
  4. ④ 800kHz
정답 확인

정답 ④

35번
유전 가열장치로서 식품조리에 이용되는 전자관은?
  1. ① 아크관
  2. ② 사이러트론
  3. ③ 클라이스트론
  4. ④ 마그네트론
정답 확인

정답 ④

36번
다음 중 VCR 영상신호를 기록할 때 고역의 S/N비 열화방지 를 위해 사용되는 회로는?
  1. ① White Peak Clipping
  2. ② De-emphasis
  3. ③ Pre-emphasis
  4. ④ Clamping
정답 확인

정답 ③

37번
명령어 집합에서 명령어가 수행하는 연산의 종류로 틀린 것 은?
  1. ① 입출력 기능
  2. ② 전달 기능
  3. ③ 연산 기능
  4. ④ 저장 기능
정답 확인

정답 ④

38번
각 주변 장치로부터 CPU에 대하여 동시에 인터럽트가 발생 한 경우보다 CPU에 가까운 쪽의 인터럽트를 우선적으로 실 행하는 것은?
  1. ① 벡터
  2. ② 폴링
  3. ③ 논 마스크
  4. ④ 데이지 체인
정답 확인

정답 ④

39번
테이프 레코더에서 와우 플로터 현상을 설명한 것은?
  1. ① 테이프가 녹음기의 헤드나 캡스턴과 마찰되면서 발생되 는 귀에 거슬리는 마찰음을 말함
  2. ② 테이프의 재생 중 때때로 발생되는 소리의 감소현상
  3. ③ 테이프의 겹쳐진 부분에서 녹음 신호가 서로 다른 부분 으로 옮겨가 재생 시 소리가 이중으로 나는 현상
  4. ④ 테이프의 주행속도가 정상보다 느렸다 빨랐다 할때 일어 나는 현상
정답 확인

정답 ④

40번
8분주 회로를 만들 때 최소 몇 개의 T플립플롭을 사용하여 야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ②

41번
다음 중 FM 검파회로에 비(ratio)검파회로를 사용하는 이유 로 가장 적절한 것은?
  1. ① 동조가 간단하므로
  2. ② 출력 임피던스가 낮으므로
  3. ③ 검파 출력 전압이 크므로
  4. ④ 진폭 제한 작용을 가지므로
정답 확인

정답 ④

42번
자유공간에서 반파장 쌍극자 안테나의 방사전력이 100W일 때, 최대 방사방향으로 5km 떨어진 지점에서의 전계강도는 약 얼마인가? (단, 반파 안테나의 방사저항(R)은 73.13Ω, 방사전계 E, 전류 I, 거리가 d일 때 이다.)
전자기능장 2017년 2회 42번 문제 그림
  1. ① 5[mV/m]
  2. ② 14[mV/m]
  3. ③ 26[mV/m]
  4. ④ 70[mV/m]
정답 확인

정답 ②

44번
다음 중 유도전동기의 회전력과 단자 전압의 관계로 옳은 것은?
  1. ① 단자 전압에 정비례
  2. ② 단자 전압의 제곱에 비례
  3. ③ 단자 전압의 세제곱에 비례
  4. ④ 단자 전압의 에 비례
정답 확인

정답 ②

45번
다음 중 BCD 코드가 아닌 것은?
  1. ① 0110
  2. ② 1011
  3. ③ 1001
  4. ④ 1000
정답 확인

정답 ②

46번
블록선도(block diagram)를 그릴 때 유의해야 할 사항이 아 닌 것은?
  1. ① 화살은 신호가 전달되는 방향으로 나타낸다.
  2. ② 정사각형, 직사각형 및 삼각형의 블록을 사용한다.
  3. ③ 신호가 전달되는 방향은 될 수 있는 대로 오른쪽에서 왼 쪽으로 한다.
  4. ④ 각 블록 사이는 단선으로 연결하는 것이 원칙이지만 복 선도 사용할 수도 있다.
정답 확인

정답 ③

47번
아날로그 레코드 플레이어에서 톤 암(Tone Arm)의 부속품 가운데 암의 축을 비틀려는 힘의 작용을 막기 위한 것은?
  1. ① 암 베이스
  2. ② 암 리프트
  3. ③ 래터럴 밸런서
  4. ④ 인사이드 포스 캔슬러
정답 확인

정답 ③

48번
키르히호프의 법칙에 대한 설명으로 틀린 것은?
  1. ① 이 법칙은 선형소자로만 이루어진 회로에 적용가능하다.
  2. ② 제1법칙은 전류법칙, 제2법칙은 전압법칙이다.
  3. ③ 임의의 폐회로에서 전압상승의 총합은 전압강하의 총합 과 같다.
  4. ④ 회로망에서 임의의 접속점에 유입하는 전류와 유출하는 전류의 대수합은 0이다.
정답 확인

정답 ①

49번
R-L 직렬회로에서 t가 0일 때, 갑자기 전압을 가하면 전류 가 0에서 정상전류의 63.2%에 도달하는 시간은 몇 초인가? (단, 저항은 20Ω이고 인덕턴스는 1H이다.)
  1. ① 0.01
  2. ② 0.05
  3. ③ 0.1
  4. ④ 0.5
정답 확인

정답 ②

50번
레이더에 마이크로파가 사용되는 이유로 가장 적합한 것은?
전자기능장 2017년 2회 50번 문제 그림
  1. ① 변조특성이 좋기 때문에
  2. ② 페이딩 적기 때문에
  3. ③ 지향성이 강하기 때문에
  4. ④ 송신기 제작이 용이하기 때문에
정답 확인

정답 ③

52번

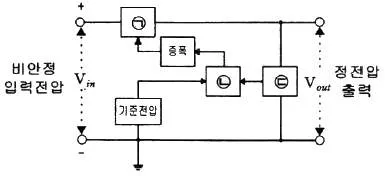

직렬 제어형 정전압 회로의 블록도에서 빈칸에 들어가야 할 명칭으로 가장 적합한 것은?
전자기능장 2017년 2회 52번 문제 그림
  1. ① ㉠제어소자, ㉡오차검출, ㉢샘플회로
  2. ② ㉠오차검출, ㉡샘플회로, ㉢제어소자
  3. ③ ㉠샘플회로, ㉡제어소자, ㉢오차검출
  4. ④ ㉠샘플회로, ㉡오차검출, ㉢제어소자
정답 확인

정답 ①

54번
동기식 계수기의 특징으로 틀린 것은?
  1. ① 동작속도가 고속이다.
  2. ② 클록발진기가 별도로 필요하다.
  3. ③ 설계가 어렵고 불규칙적이다.
  4. ④ 회로가 복잡하고 주로 큰 시스템에 사용된다.
정답 확인

정답 ③

55번
브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?
  1. ① 특성요인도
  2. ② 파레토도
  3. ③ 히스토그램
  4. ④ 회귀분석
정답 확인

정답 ①

56번
검사특성곡선(OC Curve)에 관한 설명으로 틀린것은? (단, N: 로트의 크기, n: 시료의 크기, c: 합격판정개수 이다.)
  1. ① N, n이 일정할 때 c가 커지면 나쁜 로트의 합격률은 높 아진다.
  2. ② N, c가 일정할 때 n이 커지면 좋은 로트의 합격률은 낮 아진다.
  3. ③ N/n/c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사시 좋은 로트의 합격률은 영향이 없다.
  4. ④ 일반적으로 로트의 크기 N이 시료 n에 비해 10배 이상 크다면, 로트의 크기를 증가시켜도 나쁜 로트의 합격률 은 크게 변화하지 않는다.
정답 확인

정답 ③

57번
다음 그림의 AOA(Activity-on-Arc) 네트워크에서 E 작업을 시작하려면 어떤 작업들이 완료되어야 하는가?
전자기능장 2017년 2회 57번 문제 그림
  1. ① B
  2. ② A, B
  3. ③ B, C
  4. ④ A, B, C
정답 확인

정답 ④

58번
다음 데이터로부터 통계량을 계산한 것 중 틀린 것은?
전자기능장 2017년 2회 58번 문제 그림
  1. ① 범위(R) = 7.6
  2. ② 제곱합(S) = 7.59
  3. ③ 중앙값(Me) = 24.3
  4. ④ 시료분산(s2) = 8.988
정답 확인

정답 ②

59번
표준시간을 내경법으로 구하는 수식으로 맞는 것은?
  1. ① 표준시간 = 정미시간+여유시간
  2. ② 표준시간 = 정미시간×(1+여유시간)
  3. ③ 표준시간 = 정미시간×(1/1-여유율)
  4. ④ 표준시간 = 정미시간×(1/1+여유율)
정답 확인

정답 ③

60번
품질특성에서 X관리도로 관리하기에 가장 거리가 먼 것은?
  1. ① 볼펜의 길이
  2. ② 알코올 농도
  3. ③ 1일 전력소비량
  4. ④ 나사길이의 부적합품 수 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
