전자기능장 2016년 2회 기출문제

2016-07-10 시행 · 56문항

이 회차 문제 풀기 →
1번
마이크로폰에 들어오는 음압이 각 주파수에 대한 출력 전압 의 관계를 무엇이라 하는가?
  1. ① 감도
  2. ② 선택도
  3. ③ 주파수특성
  4. ④ 지향성
정답 확인

정답 ③

2번
다음 그림과 같은 555 타이머 회로에서 VCC=9V, R1=10kΩ, R2=15kΩ, CT=10μF, C=0.01μF일 때 출력에 나타나는 방형파 의 주파수(f)와 점유율(D : duty ratio)는 얼마인가? (단, 다이 오드의 순방향 저항은 0Ω으로 간주한다.)
전자기능장 2016년 2회 2번 문제 그림
  1. ① 주파수(f)≒57Hz, 점유율(D)=40%
  2. ② 주파수(f)≒36Hz, 점유율(D)=62.5%
  3. ③ 주파수(f)≒57Hz, 점유율(D)=62.5%
  4. ④ 주파수(f)≒36Hz, 점유율(D)=25%
정답 확인

정답 ①

3번
시퀀스 제어에서 각 구성 부분 및 신호들의 역할로 틀린 것 은?
  1. ① 명령처리부 : 작업 명령, 검출 신호등을 이용하여 제어 명 령을 발생
  2. ② 제어명령부 : 제어대상의 신호체계에 맞게 설정
  3. ③ 표시경보부 : 제어대상의 현재 상태를 나타내거나 경보신 호발생
  4. ④ 작업명령부 : 제어계의 외부에서 주어지는 명령신호
정답 확인

정답 ②

4번
다음 중 후입선출(LIFO) 동작을 하는 것은?
  1. ① RAM
  2. ② ROM
  3. ③ QUEUE
  4. ④ STACK
정답 확인

정답 ④

6번
결합 변압기를 사용하지 않는 B급 푸시풀(Push-Pull) 증폭기 에 사용되는 두 개의 트랜지스터는?
  1. ① 두 개의 NPN 트랜지스터
  2. ② 두 개의 PNP 트랜지스터
  3. ③ 한 개의 PNP 트랜지스터와 또 다른 한 개의 NPN 트랜지 스터
  4. ④ 한 개의 PNP 트랜지스터와 또 다른 한 개의 MOSFET
정답 확인

정답 ③

7번
π형 필터 전파정류회로에서 부하저항이 감소한다면 리플 전 압은?
  1. ① 감소한다.
  2. ② 증가한다.
  3. ③ 변화가 없다.
  4. ④ 주파수가 변화 한다.
정답 확인

정답 ②

8번
초음파 탐상기의 중요 측정 범위가 아닌 것은?
  1. ① 금속의 비중
  2. ② 물체의 두께 측정
  3. ③ 물체 내부의 홈
  4. ④ 물체 내부의 균열
정답 확인

정답 ①

9번
증폭도 A가 100인 증폭 회로에 귀환율 β가 -0.01의 부귀환 을 걸면 귀환이득은 얼마인가?
  1. ① 40
  2. ② 50
  3. ③ 80
  4. ④ 100
정답 확인

정답 ②

10번
저음 스피커(우퍼: woofer)의 설명으로 옳은 것은?
  1. ① 진동판의 면적이 작을수록 저음 주파수 특성이 좋게 나 타난다.
  2. ② 코온 진동판의 외경(구경)이 클수록 저역 주파수 특성이 좋아진다.
  3. ③ 저역 주파수 특성은 자속밀도와 관계가 있다.
  4. ④ 코온형 진동판의 실효 질량이 작을수록 저역 주파수 특 성이 좋아진다.
정답 확인

정답 ②

11번
듀티 사이클이 0.1이고 주기가 20μs인 펄스의 폭은?
  1. ① 2μs
  2. ② 1μs
  3. ③ 0.2μs
  4. ④ 0.1μs
정답 확인

정답 ①

12번
CAD 시스템의 입력장치가 아닌 것은?
  1. ① 키보드
  2. ② 라이트 펜
  3. ③ 마우스
  4. ④ 플로터
정답 확인

정답 ④

13번
다음 그림과 같은 회로의 전달함수는?
전자기능장 2016년 2회 13번 문제 그림
  1. ① 0.4
  2. ② 0.5
  3. ③ 0.6
  4. ④ 0.7
정답 확인

정답 ③

14번
컴퓨터와 주변장치 사이에 데이터 전송을 수행할 때 입·출 력의 준비나 완료를 나타내는 신호가 필요한 비동기식 입· 출력 시스템에 널리 쓰이는 방식은?
  1. ① Interrupt
  2. ② Polling
  3. ③ Handshaking
  4. ④ Paging
정답 확인

정답 ③

15번
디지털 IC 중 복수의 입력 중에서 1개의 출력을 선택해내는 기능을 가진 IC는?
  1. ① 멀티플렉서
  2. ② 디멀티플렉서
  3. ③ 디코더
  4. ④ 인코더
정답 확인

정답 ①

16번
그림의 특성곡선을 갖는 마이크로폰으로 옳은 것은?
전자기능장 2016년 2회 16번 문제 그림
  1. ① 가동 코일형
  2. ② 리본형
  3. ③ 코덴서형
  4. ④ 크리스털형
정답 확인

정답 ②

17번
그림과 같은 정류 회로에서 입력 전압이 100V일 때 부하저 항 R에 나타나는 평균치 전압은 몇 V인가?
전자기능장 2016년 2회 17번 문제 그림
  1. ① 90
  2. ② 80
  3. ③ 70
  4. ④ 60
정답 확인

정답 ①

18번
시불변 선형 커패시터에 정현파 전압을 가할 때 정상 동작 에 대한 설명으로 틀린 것은?
  1. ① 전압은 전류보다 위상이 90° 뒤진다.
  2. ② 전압과 전류는 같은 주파수의 정현파이다.
  3. ③ 용량성 리액턴스는 주파수에 비례한다.
  4. ④ 매우 높은 주파수 신호에 대하여는 거의 단락된 것처럼 동작한다.
정답 확인

정답 ③

19번
초음파 응용 기기의 기능을 이용하는데 알맞지 않은 속은?
전자기능장 2016년 2회 19번 문제 그림
  1. ① 공기 속
  2. ② 물 속
  3. ③ 진공인 곳
  4. ④ 기름 속
정답 확인

정답 ③

20번
임피던스 함주 Z(S)= [Ω]로 표시되는 2단 자 회로망에서 직류전압 100V를 인가할 경우 회로의 전류 는 몇 A 인가?
  1. ① 4
  2. ② 5
  3. ③ 8
  4. ④ 10
정답 확인

정답 ①

21번
다음 회로에서 출력 전압(Vout)으로 옳은 것은? (단, 전원전 압은 100V이고, RL은 100kΩ이다.)
전자기능장 2016년 2회 21번 문제 그림
  1. ① 100V
  2. ② 50V
  3. ③ 1V
  4. ④ 0V
정답 확인

정답 ④

23번

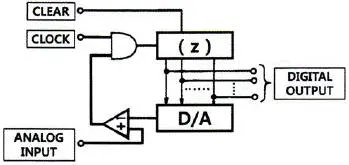

A/D 컨버터의 블록 다이어그램에서 (Z)에 적절한 것은?
전자기능장 2016년 2회 23번 문제 그림
  1. ① 시프트 레지스터
  2. ② 비교기
  3. ③ 전가산기
  4. ④ 카운터
정답 확인

정답 ④

24번
다음 중 팬 아웃(fan-out)이 가장 적은 논리회로는?
  1. ① TTL gate
  2. ② RTL gate
  3. ③ DTL gate
  4. ④ HTL gate
정답 확인

정답 ②

25번
하드웨어의 측면에서 컴퓨터의 발전 과정을 바르게 나타낸 것은?
  1. ① 집적회로 → 진공관 → 트랜지스터 → 고밀도 집적회로
  2. ② 고밀도 집적회로 → 트랜지스터 → 진공관 → 집적회로
  3. ③ 진공관 → 고밀도 집적회로 → 집적회로 → 트랜지스터
  4. ④ 진공관 → 트랜지스터 → 집적회로 → 고밀도 집적회로
정답 확인

정답 ④

26번
다음 기억장치 중에서 액세스 타임(access time)이 가장 빠 른 것은?
  1. ① 자기디스크
  2. ② 자기테이프
  3. ③ 자기코어
  4. ④ RAM
정답 확인

정답 ④

27번
고주파 유전가열에 대한 설명으로 틀린 것은?
  1. ① 전원주파수가 높을수록 분자의 방향 전환속도가 빠르게 되어 전력소비도 증가한다.
  2. ② 전원을 끊으면 가열은 즉시 정지하여 열의 이용이 쉽다.
  3. ③ 고주파 용접, 음식물의 조리 등에 응용된다.
  4. ④ 금속의 표면 가열이 쉽게 이루어진다.
정답 확인

정답 ④

28번
다음의 오실로스코프 파형의 진폭은 그리드는 2칸이고, 0.5[Volt/Div]이다. 10:1 비의 프로브를 사용할 때 피크-피 크(Vp-p) 전압은?
전자기능장 2016년 2회 28번 문제 그림
  1. ① 0.1 Vp-p
  2. ② 1 Vp-p
  3. ③ 5 Vp-p
  4. ④ 10 Vp-p
정답 확인

정답 ④

29번
중앙처리장치 내에서 산술적인 연산과 논리적인 연산을 행 하는 장치는?
  1. ① ALU
  2. ② BUS
  3. ③ 레지스터
  4. ④ 제어장치
정답 확인

정답 ①

30번
음파의 압력에 관련된 양으로서, 강한 음은 큰소리로 약한 음은 작은 소리로 들리는 소리의 요소는?
  1. ① 소리의 세기
  2. ② 음색
  3. ③ 소리의 높이
  4. ④ 파장
정답 확인

정답 ①

31번
그림과 같은 개폐 접점 회로의 논리식은?
전자기능장 2016년 2회 31번 문제 그림
  1. ① (x∙y+z)+(x+y+z)
  2. ② (x+y)z ∙(x∙y∙z)
  3. ③ (x∙y+z)∙(x+y+z)
  4. ④ (x+y)z+(x∙y∙z)
정답 확인

정답 ④

32번
다음과 같은 증폭기의 전압이득(Av)는?
  1. ① 5
  2. ② 5.5
  3. ③ 10
  4. ④ 11
정답 확인

정답 ④

33번
위상 여유에 대한 안정도 판별법에서 위상 여유 PM>0°일 때 상태는?
  1. ① 불안정
  2. ② 지속 진동
  3. ③ 안정
  4. ④ 관계없음
정답 확인

정답 ③

34번
전자 CAD에서 부품을 보드 상에 실장하기 위하여 실제 부 품의 크기, 핀, 개수, 외곽라인 등을 라이브러리(Library)화 한 것을 나타내는 명칭은?
  1. ① Package
  2. ② Pattern
  3. ③ Footprint
  4. ④ Pad
정답 확인

정답 ③

35번

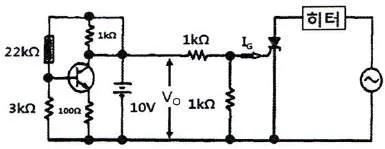

다음의 회로는 SCR를 이용하여 히터를 구동하는 회로이다. 회로상의 동작 설명으로 틀린 것은?
전자기능장 2016년 2회 35번 문제 그림
  1. ① 써미스터에서 온도를 검출하고 SCR를 사용하여 히터를 제어하는 회로이다.
  2. ② 온도가 낮아짐 → V0 상승 → SCR이 ON 상태 → 히터 구동
  3. ③ 온도가 높아짐 → V0 하강 → SCR이 OFF 상태 → 히터 정지
  4. ④ 부하에 가하는 전압은 교류의 부(-) 반파만으로 되어 최 고의 통전 상태에서도 보통 교류를 가하고 있을 때의 1/4 정도의 전력이 소비된다.
정답 확인

정답 ④

36번
전극 갭(Gap) 내에 삽입한 물질의 소모 현상을 이용하여 재 료를 가공하는 방법은?
  1. ① 플라즈마 가공
  2. ② 레이저 가공
  3. ③ 방전 가공
  4. ④ 전자 빔 가공
정답 확인

정답 ③

37번
어떤 명령이 실행되기 위해서 가장 먼저 이루어지는 마이크 로 오퍼레이션은?
  1. ① MBR ← PC
  2. ② PC ← PC+1
  3. ③ IR ← MBR
  4. ④ MAR ← PC
정답 확인

정답 ④

38번
Vc=25cosωctt[V]의 반송파를 Vs=20cosωst[V]의 신호파로 진폭 변조할 때 변조도는 몇 % 인가?
  1. ① 5
  2. ② 12
  3. ③ 50
  4. ④ 80
정답 확인

정답 ④

39번
다음 중 압전효과를 이용한 것이 아닌 것은?
  1. ① 수정 진동자
  2. ② 크리스탈 픽업
  3. ③ 초음파 발진기
  4. ④ 전자냉동기기
정답 확인

정답 ④

40번
차동증폭회로에서 차동전압 이득이 10000이고 동상전압 이 득이 0.1일 때 동상신호제거비(CMRR)는 몇 [dB] 인가?
  1. ① 80
  2. ② 100
  3. ③ 120
  4. ④ 140
정답 확인

정답 ②

41번
Flip Flop의 기능은?
전자기능장 2016년 2회 41번 문제 그림전자기능장 2016년 2회 41번 문제 그림전자기능장 2016년 2회 41번 문제 그림전자기능장 2016년 2회 41번 문제 그림전자기능장 2016년 2회 41번 문제 그림
  1. ① gate기능
  2. ② 기억기능
  3. ③ 증폭기능
  4. ④ 전원기능 42. +3X=5 의 라플라스 변환을 하면? (단, X(0+)=0이다.)
정답 확인

정답 ②

43번
프리앰프에서 음반 또는 녹음테이프의 특성을 보정하고, 카 트리지 또는 헤드의 특성을 보정해주는 역할을 하는 것은?
  1. ① 톤 조정 회로
  2. ② 등화 앰프
  3. ③ 플래트 앰프
  4. ④ 음량 조정 회로
정답 확인

정답 ②

44번
녹음기 회로에서 전체의 주파수 특성을 평탄하게 위해서 주 파수 보상을 하는데 녹음시에는 어떤 주파수의 특성을 보상 하는가?
  1. ① 중간주파수 보상
  2. ② 잡음 보상
  3. ③ 저역 보상
  4. ④ 고역 보상
정답 확인

정답 ④

45번
동기식 변복조기(Synchronous MODEM)에서 주로 사용하는 변조 방법은?
  1. ① ASK(Amplitude Shift Keying)
  2. ② PSK(Phase Shift Keying)
  3. ③ PCM(Pulse code Modulation)
  4. ④ FSK(Frequency Shift Keying)
정답 확인

정답 ②

46번
기억장치(memory)에서 Register로 또는 Register에서 기억 장치(memory)로 옮기는 명령어는 무엇인가?(문제 오류로 실제 시험에서는 1, 4번이 정답 처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)
  1. ① store
  2. ② add
  3. ③ branch
  4. ④ load
정답 확인

정답 ①

47번
7진 카운터를 설계하기 위하여 필요한 플립플롭의 수는?
  1. ① 1
  2. ② 3
  3. ③ 2
  4. ④ 4
정답 확인

정답 ②

48번
다음과 같은 R-L 회로에서 동작 전류가 10mA일 때, t=0에 서 스위치를 닫은 후 대략 몇 초 후에 동작을 하는가? (단, ln2=0.693이다.)
전자기능장 2016년 2회 48번 문제 그림
  1. ① 0.014
  2. ② 0.028
  3. ③ 0.14
  4. ④ 0.28
정답 확인

정답 ①

49번
16진수 3E의 BCD 표현으로 옳은 것은?
  1. ① 00111110
  2. ② 111110
  3. ③ 0110 0010
  4. ④ 0011 0010
정답 확인

정답 ③

50번
메모리에 데이터를 넣는 것은?
  1. ① 판독(read)
  2. ② 기록(write)
  3. ③ 제어(control)
  4. ④ 카운트(count)
정답 확인

정답 ②

51번
자동제어에서 인디셜 응답을 조사할 때 입력에 어떤 파형을 가하는가?
  1. ① 스텝파
  2. ② 펄스파
  3. ③ 사인파
  4. ④ 톱니파
정답 확인

정답 ①

52번
녹음 때에는 고역을, 재생 때에는 저역을 각각의 증폭기로 보정하여 전체를 평탄한 특성으로 만드는 것은?
  1. ① 등화기
  2. ② 클리핑
  3. ③ 블랭킹
  4. ④ 클램핑
정답 확인

정답 ①

53번
256워드가 있고, 4비트의 길이를 가진 메모리의 용량은?
  1. ① 256비트
  2. ② 512비트
  3. ③ 1024비트
  4. ④ 2048비트
정답 확인

정답 ③

54번
인터럽트 처리에서 I/O 장치들의 우선순위를 지정하는 이유 로 옳은 것은?
  1. ① 인터럽트 발생 빈도를 확인하기 위하여
  2. ② 인터럽트 처리 루틴의 주소를 알기 위하여
  3. ③ CPU가 하나 이상의 인터럽트 처리를 하지 못하게 하기 위하여
  4. ④ 여러 개의 인터럽트 요구들이 동시에 들어올 때 그들 중 하나를 택하기 위하여
정답 확인

정답 ④

55번
샘플링에 관한 설명으로 틀린 것은?
  1. ① 취락 샘플링에서는 취락 간의 차는 작게, 취락 내의 차 는 크게 한다.
  2. ② 제조공정의 품질특성에 주기적인 변동이 잇는 경우 계통 샘플링을 적용하는 것이 좋다.
  3. ③ 시간적 또는 공간적으로 일정 간격을 두고 샘플링하는 방법을 계통 샘플링이라고 한다.
  4. ④ 모집단을 몇 개의 층으로 나누어 각 층마다 랜덤하게 시 료를 추출하는 것을 층별 샘플링이라고 한다.
정답 확인

정답 ②

56번
표준시간 설정 시 미리 정해진 표를 활용하여 작업자의 동 작에 대해 시간을 산정하는 시간연구법에 해당되는 것은?
  1. ① PTS법
  2. ② 스톱워치법
  3. ③ 워크샘플링법
  4. ④ 실적자료법
정답 확인

정답 ①

57번
다음 내용은 설비보전조직에 대한 설명이다. 어떤 조직의 형태에 대한 설명인가?
전자기능장 2016년 2회 57번 문제 그림
  1. ① 집중보전
  2. ② 지역보전
  3. ③ 부문보전
  4. ④ 절충보전
정답 확인

정답 ③

58번
다음은 관리도의 사용 절차를 나타낸 것이다. 관리도의 사 용 절차를 순서대로 나열한 것은?
전자기능장 2016년 2회 58번 문제 그림
  1. ① ㉠→㉡→㉢→㉣
  2. ② ㉠→㉢→㉣→㉡
  3. ③ ㉢→㉠→㉡→㉣
  4. ④ ㉢→㉣→㉠→㉡
정답 확인

정답 ③

60번
다음 표는 어느 자동차 영업소의 월별 판매실적을 나타낸 것이다. 5개월 단순이동 평균법으로 6월의 수요를 예측하면 몇 대인가?
전자기능장 2016년 2회 60번 문제 그림
  1. ① 120대
  2. ② 130대
  3. ③ 140대
  4. ④ 150대 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ①
