전자기능장 2013년 1회 기출문제

2013-04-14 시행 · 52문항

이 회차 문제 풀기 →

1번

PM 방식의 원리 설명으로 FM 변조기 앞에 어떤 회로를 삽입 하면 PM파를 얻을 수 있는가?

① 적분회로
② 미분회로
③ 위상 변조기
④ 평형 변조기

정답 확인

정답 ②

2번

폐회로 자동제어의 순서를 옳게 나열한 것은?

① 목표값 → 계측 → 조작량 → 판단
② 목표값 → 계측 → 판단 → 조작량
③ 제어량 → 목표값 → 조작량 → 동작신호
④ 제어량 → 목표값 → 동작신호 → 조작량

정답 확인

정답 ④

3번

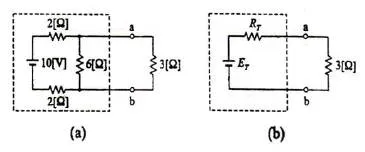

그림 (a)의 회로를 그림 (b)와 같은 등가 회로로 바꿀 때 ET[V]와 RT[Ω]의 값은?

① ET = 6, RT = 2.4
② ET = 4, RT = 10
③ ET = 2, RT = 6
④ ET = 6, RT = 4

정답 확인

정답 ①

4번

2차계의 과도응답에서 임계제동의 경우는?

① ζ<1
② ζ>1
③ ζ=1
④ ζ=0

정답 확인

정답 ③

5번

어떤 회로에 전압 [V] 를 가해 전류 [A]가 흐를 때 평균전력은 몇 [W]인가?

① 400√3[W]
② 200√2[W]
③ 300[W]
④ 200√3[W]

정답 확인

정답 ①

7번

국부 발진주파수가 1000[kHz]일 때, 950[kHz]의 고주파를 수신하여 헤테로다인 검파하면 출력 주파수는 몇 [kHz]인가?

① 25[kHz]
② 50[kHz]
③ 75[kHz]
④ 100[kHz]

정답 확인

정답 ②

8번

3-cycle 인스트럭션에 속하지 않는 것은?

① ADD
② LOAD
③ STORE
④ JUMP

정답 확인

정답 ④

11번

콘형 다이나믹 스피커의 특징과 거리가 먼 것은?

① 진동판은 곡선형, 원추형, 포물선형이 있다.
② 콘지의 지료 및 만드는 방법에 따라 음질에 미묘한 영향 을 끼친다.
③ 콘지는 구경이 작을수록 저음 특성이 좋아진다.
④ 콘지는 주파수가 높아지면 콘지 자체가 동일하게 움직이 지 않고, 부분적으로 움직여서 특성이 악화된다.

정답 확인

정답 ③

12번

마이크로폰에 들어오는 음압이 각 주파수에 걸쳐서 일정한 크기일 때, 각 주파수에 대응한 출력 전압의 관계를 무엇이 라 하는가?

① 감도
② 선택도
③ 주파수특성
④ 지향성

정답 확인

정답 ③

13번

이미터 접지 증폭기에 대한 설명으로 옳지 않은 것은?

① 저주파 증폭에 많이 이용된다.
② 베이스 접지 증폭기보다 입력저항은 훨씬 크다.
③ 전류증폭도와 전압증폭도가 모두 1 이상이다.
④ 입력과 출력은 동위상이다.

정답 확인

정답 ④

14번

다음 priority interrupt에 대한 설명 중 옳지 않은 것은?

① polling 방식에는 priority가 없다.
② 병렬 priority interrupt 방식에는 interrupt register의 Bit 위치에 따라 priority가 결정된다.
③ DAISY CHAIN 방식에서는 회로 결선 상태에 의해 priority가 결정된다.
④ polling 방식의 결점은 interrupt가 많을 때 시간이 많이 소요된다.

정답 확인

정답 ①

15번

컴퓨터와 계측기 사이의 데이터 전송용 표준 인터페이스 규 약은?

① RS-422
② RS-232C
③ IEEE-488
④ CENTRONICS

정답 확인

정답 ②

16번

CAD 작업시 회로도(Capture)의 설계 순서가 옳은 것은?

① 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 설계규칙 검사(Design Rules Check) → 속성의 갱신(Update Properties) → 설계도면의 저장 (Save Design) → 네트리스트의 생성(Create Netlist)
② 도면의 디자인(Schematic Design) → 설계규칙 검사 (Design Rules Check) → 부품의 참조 값 정의 (Annotate) → 설계도면의 저장(Save Design) → 속성의 갱신(Update Properties) → 네트리스트의 생성(Create Netlist)
③ 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 속성의 갱신(Update Properties) → 설계규칙 검사(Design RulesCheck) → 설계도면의 저장 (Save Design) → 네트리스트의 생성(Create Netlist)
④ 도면의 디자인(Schematic Design) → 속성의 갱신 (Update Properties) → 설계규칙 검사 Design Rules Check) → 설계도면의 저장(Save Design) → 부품의 참 조 값 정의(Annotate) → 네트리스트의 생성 (CreateNetlist)

정답 확인

정답 ①

17번

0.1[H]의 코일과 20[Ω]의 저항의 적분회로에서 전압이 12[V]인 전지를 인가시 전류가 최종 값의 63[%]에 달할 때 시간은 몇 [ms]인가?

① 1[ms]
② 5[ms]
③ 10[ms]
④ 15[ms]

정답 확인

정답 ②

18번

마이크로폰의 종류 중 양지향성을 갖는 것은?

① MC형 마이크로폰
② 리본형 마이크로폰
③ 크리스털형 마이크로폰
④ 가동코일형 마이크로폰

정답 확인

정답 ②

20번

입력 잡음의 영향을 줄이기 위하여 비교기에 히스테리시스 기능을 추가한 것은?

① 특수 OTA
② 가산 증폭기
③ 격리 증폭기
④ 시미트 트리거

정답 확인

정답 ④

21번

최대 컬렉터 손실에 대한 설명 중 옳은 것은?

① 열 저항에 비례한다.
② 주위온도에 비례한다.
③ 주위온도에 반비례한다.
④ 주위온도와 관계없다.

정답 확인

정답 ②

22번

다음 명령 중 번지 필드가 필요 없는 명령은?

① 데이터 전송 명령
② 산술 명령
③ 스킵(skip) 명령
④ 서브루틴 call 명령

정답 확인

정답 ③

23번

SRAM에 대한 설명으로 옳은 것은?

① Access 속도가 DRAM보다 빠르다.
② 전력소비가 DRAM에 비해 적다.
③ 주기적으로 재충전이 필요하다.
④ 가격이 DRAM에 비해 싸다.

정답 확인

정답 ①

24번

계기착륙방식(ILS) 중 수평 위치의 정확한 코스를 알려주는 로컬라이저 비컨국의 변조 주파수는?

① 100[Hz], 150[hz]
② 90[Hz], 150[Hz]
③ 90[Hz], 120[Hz]
④ 150[Hz], 300[Hz]

정답 확인

정답 ②

26번

콘덴서의 전위차와 축적된 에너지와의 관계식을 도형으로 나타내면?

① 직선
② 타원
③ 포물선
④ 원

정답 확인

정답 ③

27번

JK 플립플롭에서 J=1, K=1일 때 클록 펄스가 들어가면 출 력 Q는?

① 0
② 1
③ Q
④ Q'

정답 확인

정답 ④

28번

동기식 계수기의 특징으로 옳지 않은 것은?

① 동작속도가 고속이다.
② 설계가 어렵고 불규칙적이다.
③ 클록발진기가 별도로 필요하다.
④ 회로가 복잡하고 주로 큰 시스템에 사용된다.

정답 확인

정답 ②

29번

영상처리시스템의 입력장치에 해당하지 않는 것은?

① 스캐너
② 디지털 카메라
③ 비디오카메라
④ 소프트 카피

정답 확인

정답 ④

30번

다음 중 전달함수를 정의할 때 가장 옳게 나타낸 것은?

① 입력만을 고려한다.
② 모든 초기 값을 고려한다.
③ 주파수 특성만을 고려한다.
④ 모든 초기 값을 0으로 한다.

정답 확인

정답 ④

31번

LC 발진기에 해당되지 않는 것은?

① 클랩 발진기
② 이상 발진기
③ 콜피츠 발진기
④ 하트레이 발진기

정답 확인

정답 ②

32번

CPU의 산술논리연산장치는?

① PC
② ACC
③ ALU
④ SP

정답 확인

정답 ③

33번

어떤 회사는 8개의 장치가 완전히 연결된 Mesh network를 가지고 있다. 필요한 케이블 수는 몇 개인가?

① 4
② 7
③ 28
④ 56

정답 확인

정답 ③

34번

다음 오류제어방식 중 재전송 요청을 하지 않고 수신측에서 검출도니 오류를 수신측에서 정정하는 자기정정방식은?

① 수평 패리티 방식
② 군계수 검사방식
③ 중복순환검사 방식
④ 해밍부호 방식

정답 확인

정답 ④

35번

그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A]인 가?

① 1[A]
② 2[A]
③ 3[A]
④ 4[A]

정답 확인

정답 ①

36번

마이크로컴퓨터가 수행할 수 있는 기능이 아닌 것은?

① 사고기능
② 연산기능
③ 제어기능
④ 기억기능

정답 확인

정답 ①

37번

2헤드 VCR과 4헤드 VCR의 설명으로 옳지 않은 것은? (단, VCR은 동일 기종으로 간주함)

① 영상신호의 기록방식은 헤드 수와 무관하게 동일하다.
② 표준(Standard Play) 모드에서 영상신호의 재생방식은 서로 동일하다.
③ 표준(Standard Play) 모드에서 4헤드 방식이 2헤드 방식 보다 재생 화질이 더 좋다.
④ 일시정지(Still) 모드에서 4헤드 방식이 2헤드 방식보다 영상처리 과정이 복잡하다.

정답 확인

정답 ③

38번

다음 중 번지(address)를 지정해서 그 내용을 자유롭게 읽 어 낼 수 있고, 써넣을 수도 있는 메모리는?

① ROM
② RAM
③ PROM
④ CORE 39. 의 라플라스 변환을 하면? (단, X(0+)=0이 다.)

정답 확인

정답 ②

40번

여러 개의 입ㆍ출력장치를 제어할 수 있는 채널은?

① I/O channel
② duplex channel
③ multiplexer channel
④ register channel

정답 확인

정답 ③

41번

유전가열에 대한 설명 중 옳지 않은 것은?

① 전원을 끊어도 가열은 계속된다.
② 내부가열이므로 표면의 손상이 없다.
③ 주파수가 높을수록 전력소비도 증가한다.
④ 유전손에 의한 전력소비는 정전용량에 비례한다.

정답 확인

정답 ①

42번

JK 플립플롭을 이용하여 J와 K입력 사이를 NOT 게이트로 연결한 플립플롭은?

① RST형 플립플롭
② RS형 플립플롭
③ D형 플립플롭
④ T형 플립플롭

정답 확인

정답 ③

43번

2진수 11110010을 16진수로 표현하면?

① F2
② 152
③ 362
④ 6A

정답 확인

정답 ①

44번

초음파의 에너지를 크게 했을 때 일어나는 현상이 아닌 것 은?

① 공동현상
② 산화작용
③ 발광작용
④ 입자의 집합작용

정답 확인

정답 ③

45번

고주파 유전 가열에 대한 설명으로 옳지 않은 것은?

① 전원을 끊으면 가열은 즉시 정지하여 열의 이용이 쉽다.
② 고주파 용접, 음식물의 조리 등에 응용된다.
③ 금속의 표면 가열이 쉽게 이루어진다.
④ 전원주파수가 높을수록 분자의 방향 전환속도가 빠르게 되어 전력소비도 증가한다.

정답 확인

정답 ③

47번

같은 보빈 위에 동일한 권수로 인덕턴스 L[H]의 코일 2개 를 접근해서 감고 이것을 직렬로 접속했을 때 합성 인덕턴 스는? (단, 결합계수는 0.8이다.)

① 0.2L[H]
② 0.4L[H]
③ 3.6L[H]
④ 3.8L[H]

정답 확인

정답 ③

48번

합성 동기신호에서 수평 동기신호를 분리하는데 사용하는 회로는?

① 미분회로
② 적분회로
③ 디앰퍼시스회로
④ 프리앰퍼시스회로

정답 확인

정답 ①

49번

다음 중 녹음 또는 재생이라는 기계적인 방법을 거친 경우 에 나타나는 현상으로 재생음이 떨리 나 탁해지는 원인이 되는 것은?

① S/N비
② 고조파 왜곡
③ 에코(잔향)
④ 와우플러터(wow and flutter)

정답 확인

정답 ④

51번

레이저(laser)에 관한 설명 중 가장 옳지 않은 것은?

① 주파수 폭이 매우 좁은 단색광이다.
② 사인파의 일종으로 파장이 매우 짧다.
③ 전자파의 유도 방출로 빛을 발생한다.
④ 레이저의 종류에는 고체와 액체 레이저만 있다.

정답 확인

정답 ④

52번

음(소리)의 3요소 가운데 그 중 하나를 설명한 것은?

① 소리의 반사에 의한 간접 음이 잔향이다.
② 높은 주파수의 소리일수록 흡수되는 성질이 강하다.
③ 낮은 주파수의 소리일수록 반사하는 성질이 강하다.
④ 소리의 높이는 기본 주파수 또는 파장에 의하여 정해진 다.

정답 확인

정답 ④

53번

펄스진폭변조(PAM)와 펄스위상변조(PPM)를 비교하여 설명 한 것 중 옳지 않은 것은?

① 신호대잡음비(S/N)는 PAM쪽이 뒤떨어진다.
② 채널수가 같은 경우 PAM쪽이 펄스폭을 더욱 크게 할 수 있다.
③ 두 변조방식 모두 다중통신에 적합하다.
④ PPM이 채널수를 더 많이 할 수 있다.

정답 확인

정답 ④

54번

프로토콜의 기능에 관한 설명 중 옳지 않은 것은?

① 엔티티간 긴 메시지를 전송할 때는 보통 전송이 용이하 도록 세분화하여 전송하는 과정을 캡슐화 (encapsulation)라고 한다.
② PDU들을 원래의 순서대로 복원하여 재조립하기 위해 PDU에 일련번호를 지정하며 수신측에서는 이 일련번호 를 이용하여 순서를 재조정하는 것을 순서 결정 (sequence)이라고 한다.
③ 수신 개체는 송신 개체에서 보내는 데이터 전송량이나 전송속도 등을 조절하는데 이를 흐름 제어(flow control) 라고 한다.
④ 송신측 엔티티와 수신측 엔티티 간에 타이밍을 맞추는 기능, 즉 2개의 엔티티가 같은 상태를 유지하는 것을 동 기화(synchronization)라고 한다.

정답 확인

정답 ①

55번

검사의 분류 방법 중 검사가 행해지는 공정에 의한 분류에 속하는 것은?

① 관리 샘플링검사
② 로트별 샘플링검사
③ 전수검사
④ 출하검사

정답 확인

정답 ④

56번

다음 중 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?

① 파레토도
② 히스토그램
③ 회귀분석
④ 특성요인도

정답 확인

정답 ④

57번

단계여유(slack)의 표시로 옳은 것은? (단, TE는 가장 이른 예정일, TL은 가장 늦은 예정일, TF는 총 여유시간, FF는 자유여유시간 이다.)

① TE - TL
② TL - TE
③ FF - TF
④ TE - TF

정답 확인

정답 ②

58번

c 관리도에서 k=20인 군의 총 부적합수 합계는 58이었다. 이 관리도의 UCL, LCL을 계산하면 얼마인가?

① UCL = 2.90, LCL = 고려하지 않음
② UCL = 5.90, LCL = 고려하지 않음
③ UCL = 6.92, LCL = 고려하지 않음
④ UCL = 8.01, LCL = 고려하지 않음

정답 확인

정답 ④

59번

테일러(F.W. Taylor)에 의해 처음 도입된 방법으로 작업시간 을 직접 관측하여 표준시간을 설정하는 표준시간 설정기법 은?

① PTS법
② 적자료법
③ 표준자료법
④ 스톱워치법

정답 확인

정답 ④

60번

공정 중에 발생하는 모든 작업, 검사, 운반, 저장, 정체 등 이 도식화 된 것이며 또한 분석에 필요하다고 생각되는 소 요시간, 운반거리 등의 정보가 기재된 것은?

① 작업분석(Operation Analysis)
② 다중활동분석표(Multiple Activity Chart)
③ 사무공정분석(Form Process Chart)
④ 유통공정도(Flow Process Chart) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
