전자기능장 2011년 1회 기출문제

2011-04-17 시행 · 56문항

이 회차 문제 풀기 →

1번

이미터 접지 증폭기에 대한 설명으로 옳지 않은 것은?

① 저주파 증폭에 많이 이용된다.
② 입력과 출력은 동 위상이다.
③ 전류증폭도와 전압증폭도가 모두 1 이상이다.
④ 베이스 접지 증폭기보다 입력저항은 훨씬 크다.

정답 확인

정답 ②

2번

명령어 형식 중에서 스택(stack)을 필요로 하는 것은?

① 0-주소 명령어
② 1-주소 명령어
③ 2-주소 명령어
④ 3-주소 명령어

정답 확인

정답 ①

4번

유전 가열장치로서 식품조리에 이용되는 전자관은?

① 사이러트론
② 클라이스트론
③ 아크관
④ 마그네트론

정답 확인

정답 ④

5번

태양전지를 연속적으로 사용하기 위하여 필요한 장치는?

① 변조 장치
② 검파 장치
③ 정류 장치
④ 축전 장치

정답 확인

정답 ④

6번

다음과 같이 저항을 직렬로 연결했을 때의 전달함수는?

① 0.3
② 0.4
③ 0.5
④ 0.6

정답 확인

정답 ④

8번

일정 진폭 및 위상을 상호 변환하여 신호를 싣는 변조방식 은?

① ASK
② FSK
③ PSK
④ QAM

정답 확인

정답 ④

9번

마이크로프로세서의 데이터 이동에 관한 명령 중 누산기 등 의 레지스터 내용을 지정된 메모리 번지로 옮기는 명령은?

① load instruction
② store instruction
③ move instruction
④ push/pop instruction

정답 확인

정답 ②

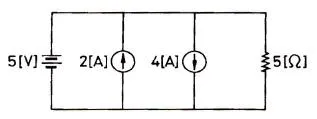

10번

그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A] 인 가?

① 1
② 2
③ 3
④ 4

정답 확인

정답 ①

11번

수정발진기의 주파수 변동 원인과 방지책의 설명으로 옳지 않은 것은?

① 온도변화 - 항온조 사용
② 부하의 변동 - 발진부의 후단에 완충증폭기 사용
③ 전원전압 변화 - 발진회로의 전원은 전체 회로의 전원과 공통으로 사용
④ 동조점의 불안정 - 발진부의 양극 조절은 동조점보다 약 간 벗어난 곳에 조정

정답 확인

정답 ③

12번

다음 중 무선수신기에서 발생하는 잡음이 외부 잡음인지 내 부 잡음인지 판정하는 방법으로 가장 적합한 것은?

① 안테나를 떼어 본다.
② 어스선을 뽑아 본다.
③ 국부 발진석을 떼어 본다.
④ 고주파 증폭석을 떼어 본다.

정답 확인

정답 ①

13번

다음 중 시미트 트리거(schmitt trigger) 회로의 출력 파형 은?

① 구형파
② 톱니파
③ 정현파
④ 삼각파

정답 확인

정답 ①

14번

전자유도에 의하여 회로에 유도되는 기전력은 이 회로와 쇄 교하는 자속이 증가 또는 감소하는 정도에 비례한다는 법칙 은?

① 렌츠의 법칙
② 패러데이의 법칙
③ 쿨롱의 법칙
④ 키르히호프의 법칙

정답 확인

정답 ②

15번

CPU의 시스템 버스 상에 여러 개의 입ㆍ출력 장치가 연결 되어 있을 때 인터럽트가 가해지면 CPU는 입ㆍ출력 장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입ㆍ출력 장치를 찾아내는 방법은?

① mask interrupt
② vector interrupt
③ daisy chain
④ polling interrupt

정답 확인

정답 ④

16번

이미터 바이어스(bias) 회로에서 안정도에 영향을 주지 않는 것은?

① Rb(=R1//R2, 바이어스 저항)
② hfe(=β, 전류이득)
③ Re(이미터 저항)
④ RL(부하 저항)

정답 확인

정답 ④

17번

다음 파형이 오실로스코프로 측정되었을 때 위상차는?

① 15°
② 30°
③ 45°
④ 50°

정답 확인

정답 ③

18번

바랙터 다이오드(Varractor Diode)는 다음 중 어떤 현상을 이용한 것인가?

① 순바이어스 된 다이오드의 중성영역에서의 전압강하
② 순바이어스 된 다이오드의 중성영역에서의 확산용량
③ 역바이어스 된 다이오드에서의 애벌런치 항복
④ 역바이어스 된 다이오드에서의 공간전하용량

정답 확인

정답 ④

19번

다음은 SSB 변조기의 기본 구성이다. □ 안에 알맞은 것은?

① 고주파 증폭기
② 저역필터
③ 평형 변조기
④ 혼합기

정답 확인

정답 ③

20번

자동제어에서 인디셜 응답을 조사할 때 입력에 어떤 파형을 가하는가?

① 사인파
② 펄스파
③ 톱니파
④ 스텝파

정답 확인

정답 ④

21번

고주파 유도가열 방식의 응용으로 볼 수 없는 것은?

① 용해로
② 가공장치
③ 접착
④ 표면경화장치

정답 확인

정답 ③

22번

다음 중 교류 전동기는?

① 유도 전동기
② 직권 전동기
③ 분권 전동기
④ 복권 전동기

정답 확인

정답 ①

23번

가동 코일형 다이내믹 마이크로폰의 구성요소가 아닌 것은?

① 고정전극
② 영구자석
③ 진동판
④ 보이스 코일

정답 확인

정답 ①

24번

크리스털 픽업(Pick Up)은 어떤 효과를 이용한 것인가?

① 홀 효과
② 광전 효과
③ 압전기 효과
④ 정전기 효과

정답 확인

정답 ③

25번

마이크로컴퓨터 시스템의 각 구성요소를 연결하는데 3대 신 호버스가 아닌 것은?

① I/O Bus
② Data Bus
③ Address Bus
④ Control Bus

정답 확인

정답 ①

27번

라디오 수신기에서 여러 주파수 중에서 희망하는 방송을 선 택하는 회로를 무엇이라 하는가?

① 저주파 증폭회로
② 국부 발진회로
③ 동조회로
④ 검파회로

정답 확인

정답 ③

28번

프로그램에게 주기억장치의 실제 용량보다 훨씬 더 큰 기억 공간을 제공하고 운영체제에 의하여 관리되는 기억장치 시 스템은?

① 캐시기억장치(cache memory)
② 가상기억장치(virtual memory)
③ 모듈러기억장치(modular memory)
④ 연관기억장치(associative memory)

정답 확인

정답 ②

29번

64[kByte]를 액세스하려면 최소 몇 개의 어드레스 선이 필 요한가?

① 8
② 12
③ 16
④ 20

정답 확인

정답 ③

30번

전송하고자 하는 신호를 연속된 신호로 전송하는 것이 아니 라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하 여 펄스 형태로 만든 다음에 전송하는 방식은?

① FM 통신방식
② AM 통신방식
③ 펄스 통신방식
④ 다중 통신방식

정답 확인

정답 ③

31번

그림과 같은 회로에서 부하 임피던스 Z를 얼마로 할 때 부 하에 최대 전력이 공급되는가?

① 5+j2
② 5-j2
③ 5+j8
④ 5-j8

정답 확인

정답 ①

32번

다음 중 유도 전동기의 회전력은?

① 단자 전압에 정비례
② 단자 전압의 2승에 비례
③ 단자 전압의 3승에 비례
④ 단자 전압의 1/2에 비례

정답 확인

정답 ②

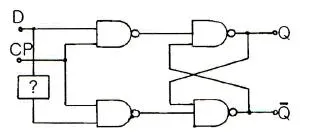

33번

다음은 D-Ff을 나타낸 것이다. 에 들어갈 적당한 gate는?

① NOT gate
② OR gate
③ AND gate
④ NOR gate

정답 확인

정답 ①

34번

0에서 29까지 셀 수 있는 리플 계수기를 만들려면 최소한 몇 개의 플립플롭(flip flop)이 필요한가?

① 2
② 3
③ 5
④ 7

정답 확인

정답 ③

35번

바닷물 속에서 초음파의 속도는 17℃에서 150[m/sec]이다. 초음파를 발사하여 왕복하는 시간이 5초가 소요되었다. 바 닷물의 깊이는 몇 [m] 인가? (단, 바닷물의 온도는 깊이에 따라 일정하다.)

① 1875[m]
② 2500[m]
③ 3750[m]
④ 7500[m]

정답 확인

정답 ③

36번

둘 이상의 컴퓨터 사이에 데이터 전송을 할 수 있도록 미리 정보의 송ㆍ수신측에서 정해둔 통신규칙은?

① 프로토콜
② 링크
③ 터미널
④ 인터페이스

정답 확인

정답 ①

37번

다음 그림과 같은 회로에서 저항 R에 흐르는 전류는?

① 3[A]
② 4[A]
③ 5[A]
④ 6[A]

정답 확인

정답 ②

38번

다음 중 러시아의 바소프 등에 의해 발견된 의료용 레이저 로서, 파장이 제일 짧고 저출력의 레이저는?

① CO2 레이저
② Ar 레이저
③ YAG 레이저
④ 엑시머 레이저

정답 확인

정답 ④

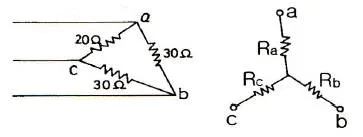

39번

그림과 같이 △결선을 Y결선으로 변환했을 때 Rc의 값은?

① 7.5[Ω]
② 11.2[Ω]
③ 15[Ω]
④ 20[Ω]

정답 확인

정답 ①

40번

다음 Audio system block diagram에서 (A)의 기능으로 옳 은 것은?

① EQ Amp
② Tone control Amp
③ Speaker protector
④ Powerr Supply

정답 확인

정답 ②

41번

고주파 유도 가열의 특징으로 옳지 않은 것은?

① 가열 속도가 빠르며, 발열을 필요한 부분에 집중시킬 수 있다.
② 금속의 표면 가열이 쉽게 이루어진다.
③ 제품의 질을 높일 수 있다.
④ 가열 장치의 설치가 용이하며, 가열 전력 요금이 저가로 된다.

정답 확인

정답 ④

42번

다음 제어방식 중 불연속적인 제어는?

① ON-OFF 제어
② P 제어
③ PI 제어
④ PID 제어

정답 확인

정답 ①

43번

최근에 활용되고 있는 CDP(컴팩트 디스크 플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM 의 과정을 순서대로 나열한 것은?

① 저역필터→표본화→양자화→부호화
② 표본화→저역필터→부호화→양자화
③ 표본화→부호화→양자화→저역필터
④ 저역필터→양자화→표본화→부호화

정답 확인

정답 ①

44번

비디오 신호를 기록 재생하기 위한 조건으로 옳지 않은 것 은?

① 비디오 헤드의 간격을 좁게 한다.
② 비디오 신호를 변조해서 기록한다.
③ 비디오 헤드와 자기테이프의 상대속도를 크게 한다.
④ 비디오 헤드와 자기테이프의 상대속도를 작게 한다.

정답 확인

정답 ④

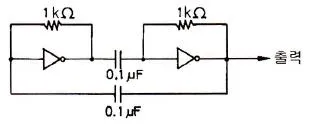

45번

다음 펄스 발생 회로의 출력단 주파수는?

① 700[Hz]
② 350[Hz]
③ 14[kHz]
④ 7[kHz]

정답 확인

정답 ④

46번

제어계의 출력신호와 입력신호와의 비를 무엇이라 하는가?

① 미분함수
② 적분함수
③ 제어함수
④ 전달함수

정답 확인

정답 ④

47번

아날로그 신호량을 디지털 신호량으로 바꾸는 회로의 명칭 은?

① 디코더 회로
② A-D 변환 회로
③ D-A 변환 회로
④ 인코더 회로

정답 확인

정답 ②

48번

스피커의 구조에서 진동계에 속하지 않은 것은?

① Voice coil
② Cone
③ Damper
④ Yoke

정답 확인

정답 ④

49번

마이크로컴퓨터에서 인터럽트를 이용하여 데이터의 입ㆍ출 력을 행할 경우 데이터 하나하나에 대해 CPU가 제어하기 때문에 고속처리를 할 때는 비효율적이다. 이 문제를 해결 하기 위해 CPU를 통하지 않고 입ㆍ출력 장치와 메모리 사 이에서 데이터를 주고받는 방식을 무엇이라고 하는가?

① CTC
② PIPO
③ DMA
④ NMI

정답 확인

정답 ③

50번

전파 정류회로의 직류(DC) 출력 전력은 반파 정류회로에 비 하여 몇 배가 되는가?

① 2배
② 4배
③ 8배
④ 16배

정답 확인

정답 ②

51번

FM 라디오 수신기에서 전폭제한기는 어디에 설치하는가?

① 주파수 혼합기와 중간주파 증폭기 중간
② 중간주파 증폭기와 주파수 변별기 중간
③ 주파수 변별기와 디엠퍼시스 회로 중간
④ 디엠퍼시스 회로와 저주파 증폭기 중간

정답 확인

정답 ②

52번

다음 중 BCD 코드가 아닌 것은?

① 1011
② 1000
③ 1001
④ 0110

정답 확인

정답 ①

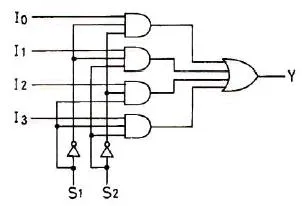

53번

보기의 출력 Y가 I2가 될 S1, S2의 조건은?

① S1=0, S2=0
② S1=0, S2=1
③ S1=1, S2=0
④ S1=1, S2=1

정답 확인

정답 ③

54번

다음 중 지구 주위의 궤도를 선회하는 인공위성을 이용하여 마이크로웨이브 통신의 중계 역할을 하며 전화 및 TV 방송 신호 등의 통신에 사용되는 방식을 무엇이라 하는가?

① 다중 통신
② 위성 통신
③ 데이터 통신
④ FS 통신

정답 확인

정답 ②

55번

다음 검사의 종류 중 검사공정에 의한 분류에 해당되지 않 는 것은?

① 수입검사
② 출하검사
③ 출장검사
④ 공정검사

정답 확인

정답 ③

56번

로트 크기 1000, 부적합품률이 15[%]인 로트에서 5개의 랜 덤시료 중에서 발견된 부적합품수가 1개일 확률을 이항분포 로 계산하면 약 얼마인가?

① 0.1648
② 0.3915
③ 0.6085
④ 0.8352

정답 확인

정답 ②

57번

Ralph M. Barnes 교수가 제시한 동작경제의 원칙 중 작업 장 배치에 관한 원칙(Arrangement of the workplace)에 해 당되지 않는 것은?

① 가급적이면 낙하식 운반방법을 이용한다.
② 모든 공구나 재료는 지정된 위치에 있도록 한다.
③ 충분한 조명을 하여 작업자가 잘 볼 수 있도록 한다.
④ 가급적 용이하고 자연스런 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다.

정답 확인

정답 ④

59번

품질코스트(quality cost)를 예방코스트, 실패코스트, 평가코 스트로 분류할 때, 다음 중 실패코스트(failure cost)에 속하 는 것이 아닌 것은?

① 시험 코스트
② 불량대책 코스트
③ 재가공 코스트
④ 설계변경 코스트

정답 확인

정답 ①

60번

다음 중 계량값 관리도에 해당되는 것은?

① c 관리도
② nP 관리도
③ R 관리도
④ u 관리 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ③
