전자기능장 2013년 2회 기출문제

2013-07-21 시행 · 56문항

이 회차 문제 풀기 →

1번

다음 중 명령코드가 호출된 다음 명령해독기에 들어가기 전 에 명령코드를 일시 저장해 놓는 레지스터는?

① IX(Index Register)
② IR(Instruction Register)
③ 스택 포인터(Stack Pointer)
④ 플래그 레지스터(Flag Register)

정답 확인

정답 ②

2번

역률이 0.001인 콘덴서 Q의 값은?

① 1
② 10
③ 100
④ 1000

정답 확인

정답 ④

3번

비디오 테이프의 요구 특성으로 옳지 않은 것은?

① 잔류 자속이 클 것
② S/N비가 좋을 것
③ 항자력[Hc]이 작을 것
④ 항자력[Hc]이 클 것

정답 확인

정답 ③

4번

플레밍의 왼손법칙에서 왼손가락의 모지, 인지, 중지를 서로 직각이 되게 하였을 때 각 손가락의 방향은 무엇을 가리키는 가?

① 모지(힘의방향), 인지(자장방향), 중지(전류방향)
② 모지(자장방향), 인지(힘의방향), 중지(전류방향)
③ 모지(힘의방향), 인지(전류방향), 중지(자장방향)
④ 모지(전류방향), 인지(자장방향), 중지(힘의방향)

정답 확인

정답 ①

5번

다음 중 디지털 정보를 저장하는 기억소자는?

① 플립플롭
② 멀티플렉서
③ 반가산기
④ 디코더

정답 확인

정답 ①

6번

그림과 같은 선형 커패시턴스 C에 정현파 전압을 가할 때 정 상 동작에 대한 설명으로 옳지 않은 것은?

① 전압은 전류보다 위상이 90° 뒤진다.
② 전압과 전류는 같은 주파수의 정현파이다.
③ 이 회로의 용량성 리액턴스 주파수에 비례한다.
④ 이 회로는 매우 높은 주파수 신호에 대하여는 거의 단락 된 것처럼 작용한다.

정답 확인

정답 ③

7번

다음 중 전원회로에 무부하시 출력전압이 100[V]이고, 부하 를 연결했을 때 출력전압이 80[V]이었다면 이때 전압변동률 은 몇 [%]인가?

① 10[%]
② 15[%]
③ 20[%]
④ 25[%]

정답 확인

정답 ④

8번

그림에서 입력신호 X와 Y가 어떤 조건일 때 출력 신호의 값 이 1이 되는가?

① X=1, Y=0
② X=1, Y=0
③ X=0, Y=1
④ X=1, Y=1

정답 확인

정답 ④

9번

16진수 "(A6)16" 2진수로 변환하면?

① (10110110)2
② (11100110)2
③ (10000110)2
④ (10100110)2

정답 확인

정답 ④

11번

비디오테이프를 VCR에 넣고 재생하니 간헐적으로 화면이 상하로 떨리는 현상이 발생하였다. 다음 중 이런 현상의 원 인으로 볼 수 있는 것은?

① 테이프에 기록된 영상신호의 휘도(Y)기록 방식이 재생방 식과 다르기 때문이다.
② VCR의 기능 중 트래킹(Tracking) 조정 기능에 문제가 있 기 때문이다.
③ 회로에 전원이 불안정하게 공급되기 때문이다.
④ 테이프의 이동을 주관하는 캡스턴 모터의 이상이다.

정답 확인

정답 ②

13번

컴퓨터와 주변장치 사이에 데이터 전송을 수행할 때 입·출 력의 준비나 완료를 나타내는 신호가 필요한 비동기식 입· 출력 시스템에 널리 쓰이는 방식은?

① Interrupt
② Polling
③ Handshaking
④ Paging

정답 확인

정답 ③

14번

다음 중 fan-out이 가장 적은 논리회로는?

① TTL gate
② DTL gate
③ RTL gate
④ HTL gate

정답 확인

정답 ③

15번

그림과 같은 회로를 t=0에서 스위치 S를 닫을 때 5초 후의 전류는? (단, R=4[Ω], L=10[H]이다.)

① 3.67[A]
② 4.32[A]
③ 6.34[A]
④ 8.64[A]

정답 확인

정답 ②

16번

다음 중 목표값이 일정한 자동제어는?

① 정치제어
② 추치제어
③ 서보제어
④ 프로그램제어

정답 확인

정답 ①

17번

부하가 증가할 때 증폭기의 입력저항(Ri)이 감소하는 것은?

① CE 증폭기
② CC 증폭기
③ CB 증폭기
④ CB와 CC 증폭기 18. 의 전달함수를 미분 방정식으로 표시하 면?

정답 확인

정답 ①

19번

64Kbte를 액세스하려면 최소 몇 개의 어드레스 선이 필요한 가?

① 8
② 12
③ 16
④ 20

정답 확인

정답 ③

20번

다음 파형이 오실로스코프로 측정되었을 때 위상차는?

① 30°
② 45°
③ 60°
④ 90°

정답 확인

정답 ②

21번

강력한 초음파를 액체 속에 방사했을 때 일어나는 현상은?

① 전기왜형
② 압전효과
③ 자기왜형
④ 캐비테이션

정답 확인

정답 ④

22번

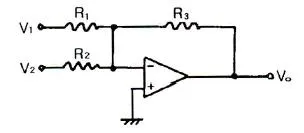

다음 회로에서 출력 Vo는? (단, R1=R2=R3=R)

① Vo = -(V1+V2)
② Vo = V1+V2
③ Vo = V1-V2
④ Vo = -(V1-V2)

정답 확인

정답 ①

23번

자동제어 조절계의 제어편차가 검출될 때 편차가 변화하는 속도에 비례하여 조작량을 가감하도 하는 동작은?

① on-off 동작
② 비례위치동작
③ 미분동작
④ 적분동작

정답 확인

정답 ③

25번

인터럽트에 대한 설명 중 옳지 않은 것은?

① 외부장치로부터의 CPU에 대한 긴급 서비스 요청이다.
② 전원, 기타 기계적인 문제가 발생할 때 유용하다.
③ 보호된 기억 영역에의 접근과 같은 프로그램상의 문제가 발생할 때도 사용된다.
④ 컴퓨터 내에서 순간순간의 시스템 상태를 나타내는 PSW(program status word)와는 무관하다.

정답 확인

정답 ④

26번

CD(Compact Disc)에 사용한 변조 방식은?

① PCM
② AM
③ FM
④ PWM

정답 확인

정답 ①

27번

다음 회로의 전달함수는?

① 0.8
② 1.25
③ 1
④ 1.5

정답 확인

정답 ①

28번

다음 중 인덕턴스 L이 0.1[H], 정전용량 C가 0.1[μF]를 직 렬 접속한 회로의 공진주파수는 약 몇 [Hz]인가?

① 1270[Hz]
② 1370[Hz]
③ 1490[Hz]
④ 1590[Hz]

정답 확인

정답 ④

29번

4[A]의 전류가 흐르는 경우 전력이 160[W]인 저항에 5[A] 의 전류가 흐르면 전력은 몇 [W]인가?

① 150[W]
② 250[W]
③ 350[W]
④ 450[W]

정답 확인

정답 ②

30번

전가산기에 3가지 입력 A, B, Cn-1이 가해지면 합의 출력 Sn은?

① A+B+Cn-1
② A⊕AB+Cn-1
③ A⊕AB⊕Cn-1
④ AㆍBㆍCn-1

정답 확인

정답 ③

31번

프로그램상의 명령문에 대한 모든 연산을 수행하는 장치가 아닌 것은?

① 누산기
② 가산기
③ 프로그램 카운터
④ 상태 레지스터

정답 확인

정답 ③

32번

다음 논리회로를 무엇이라 하는가?

① 3단 존슨 카운터
② 8진 동기 카운터
③ 3단 링 카운터
④ 8진 비동기 카운터

정답 확인

정답 ③

33번

다음 ( ) 안에 알맞은 것은?

① ⓐ 유도, ⓑ 유전
② ⓐ 와류, ⓑ 유전
③ ⓐ 표면, ⓑ 내부
④ ⓐ 선택, ⓑ 표면

정답 확인

정답 ①

34번

다음 555 타이머 회로의 출력에서는 방형파가 얻어진다. 이 방형파의 펄스폭을 일정하게 유지하면서 주파수를 높이려면 어떤 소자를 어떻게 조절해야 하는가?

① 저항 R1을 감소
② 저항 R2를 감소
③ 콘덴서 CT를 감소
④ 다이오드 D를 제거

정답 확인

정답 ②

35번

디지털 신호에서 표본화정리(샘플링주파수)로 원신호를 재생 할 수 있는 식은? (단, fs는 샘플링주파수, f0는 원신호주파 수이다.)

① fs <1/2 f0
② fs ≤ 1/2 f0
③ fs ≤ 2 f0
④ fs ≥ 2 f0

정답 확인

정답 ④

36번

JFET에서 IDSS = 4[mA], VP = -2.5[V], VGS = -0.5[V]인 경우 드레인 전류 ID는 약 몇 [mA]인가?

① 1.5
② 2.6
③ 5
④ 7

정답 확인

정답 ②

37번

자료의 주소, 주소를 구하는데 필요한 피연산자 또는 데이 터를 주소부에 나타내는 것은?

① IR
② ID
③ 오퍼랜드
④ OP 코드

정답 확인

정답 ③

38번

전기적으로 연결된 두 장치에서 데이터를 교환할 때 동기를 맞추기 위해 신호를 주고받는 것은?

① 폴링
② OP 코드
③ 프로토콜
④ 핸드쉐이킹

정답 확인

정답 ④

39번

CPU의 시스템 버스 상에 여러 개의 입·출력 장치가 연결되 어 있을 때 인터럽트가 가해지면 CPU는 입·출력 장치를 하 나씩 순차적으로 점검하여 인터럽트를 요구한 입·출력 장치 를 찾아내는 방법은?

① mask interrupt
② vector interrupt
③ polling interrupt
④ daisy chain

정답 확인

정답 ③

40번

다음 중 직접 액세스 기억장치가 아닌 것은?

① 자기디스크
② 자기드럼
③ 자기 데이털 셀
④ 자기테이프

정답 확인

정답 ④

41번

푸시풀 증폭기에서 교차 일그러짐(cross-over distortion)이 일어나기 쉬운 증폭기는?

① A급 증폭기
② B급 증폭기
③ C급 증폭기
④ AB급 증폭기

정답 확인

정답 ②

42번

다음 중 재생용 EQ(Equalizer) 회로의 특성으로 옳은 것은?

① 저역과 중역의 이득을 올린다.
② 중역과 고역의 이득을 올린다.
③ 저역의 이득을 낮추고, 고역의 이득을 올린다.
④ 저역의 이득을 높이고, 고역의 이득을 낮춘다.

정답 확인

정답 ④

43번

극수가 6극인 50[Hz]용 3상 유도전동기가 있다. 슬립이 4[%]일 때 이 전동기의 회전수는 몇 [rpm]인가?

① 940
② 960
③ 980
④ 1000

정답 확인

정답 ②

44번

PPM파를 복조하여 신호파를 꺼내려면?

① 저역여파기를 통과시킨다.
② PAM이나 PWM으로 변환하여 저역 여파기를 통과시킨다.
③ 가산회로를 통과시킨 후 clipper 회로를 통과시키고 여파 기를 통과시킨다.
④ PAM하여 고역 여파기를 통과시켜 clip한다.

정답 확인

정답 ②

45번

차동증폭회로에서 차동전압이득이 10000이고 동상전압이득 이 0.1일 때 공통성분제거비(CMRR) ?

① 80[dB]
② 100[dB]
③ 120[dB]
④ 140[dB]

정답 확인

정답 ②

46번

슈퍼헤테로다인 수신기에 고주파 증폭회로를 부가하면?

① 감도가 나빠진다.
② 선택도가 좋아진다.
③ 영상신호 방해가 증가한다.
④ 신호대 잡음비가 낮아진다.

정답 확인

정답 ②

47번

N형 반도체를 만들기 위해 사용하는 불순물이 아닌 것은?

① P
② As
③ Ga
④ Sb

정답 확인

정답 ③

48번

다음 중 유전가열로 가열할 수 없는 것은?

① 구리
② 플라스틱
③ 비닐제품
④ 베니어판

정답 확인

정답 ①

49번

다음 중 컬러텔레비전 방송 방식이 아닌 것은?

① NTSC
② DTS
③ PAL
④ SECAM

정답 확인

정답 ②

50번

음원으로부터 방사된 음파의 성질의 작용 중 가장 옳지 않 은 것은?

① 투과 작용
② 반사 작용
③ 간섭 작용
④ 회전 작용

정답 확인

정답 ④

51번

반도체 레이저 재료로 주로 사용되는 것은?

① Ge
② Si
③ GaAs
④ CO2

정답 확인

정답 ③

52번

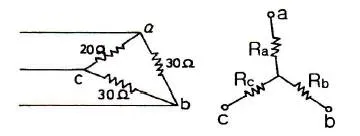

그림과 같이 △결선의 20[Ω]의 저항기를 30[Ω]으로 변경 하여 Y결선으로 변환했을 때 Rc의 값은?

① 10[Ω]
② 11.2[Ω]
③ 15[Ω]
④ 20[Ω]

정답 확인

정답 ①

53번

다음 중 정보를 기록, 삭제할 때 LIFO 동작을 하는 것은?

① RAM
② ROM
③ QUEUE
④ STACK

정답 확인

정답 ④

54번

스피커의 구조에서 진동계에 속하지 않은 것은?

① Voice coil
② Yoke
③ Damper
④ Cone

정답 확인

정답 ②

55번

작업방법 개선의 기본 4원칙을 표현한 것은?

① 층별 - 랜덤 - 재배열 - 표준화
② 배제 - 결합 - 랜덤 - 표준화
③ 층별 - 랜덤 - 재배열 - 단순화
④ 배제 - 결합 - 재배열 - 단순화

정답 확인

정답 ④

56번

이항분포(Binomial distribution)의 특징에 대한 설명으로 옳 은 것은?

① P = 0.01일 때는 평균치에 대하여 좌·우 대칭이다.
② P ≤ 0.1이고, nP = 0.1~10일 때는 포아송 분포에 근사 한다.
③ 부적합품의 출현 개수에 대한 표준편차는 D(x) = nP이 다.
④ P ≤ 0.5이고, nP ≤ 5일 때는 정규 분포에 근사한다.

정답 확인

정답 ②

57번

제품공정도를 작성할 때 사용되는 요소(명칭)가 아닌 것은?

① 가공
② 검사
③ 정체
④ 여유

정답 확인

정답 ④

58번

예방보전(Preventive Maintenance)의 효과가 아닌 것은?

① 기계의 수리비용이 감소한다.
② 생산시스템의 신뢰도가 향상된다.
③ 고장으로 인한 중단시간이 감소한다.
④ 잦은 정비로 인해 제오원단위가 증가한다.

정답 확인

정답 ④

59번

모집단으로부터 공간적, 시간적으로 간격을 일정하게 하여 샘플링하는 방식은?

① 단순랜덤샘플링(simple random sampling)
② 2단계샘플링(two-stage sampling)
③ 취락샘플링(cluster sampling)
④ 계통샘플링(systematic sampling)

정답 확인

정답 ④

60번

부적합수 관리도를 작성하기 위해 Σc=559, Σn=222를 구하 였다. 시료의 크기가 부분군마다 일정하지 않기 때문에 u 관리도를 사용하기로 하였다. n=10일 경우 u 관리도의 UCL 값은 약 얼마인가?

① 4.023
② 2.518
③ 0.502
④ 0.252 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
