전자기능장 2015년 2회 기출문제

2015-07-19 시행 · 51문항

이 회차 문제 풀기 →

1번

지향성이 좋고, 넓은 각도에서 고음이 잘 재생되는 스피커 인 클로저의 종류는?

① 밀폐형
② 위상 반전형
③ 백로드 혼형
④ 컬럼 스피커

정답 확인

정답 ④

2번

HDTV에 대한 설명으로 틀린 것은?

① 화면비는 16:9 이다.
② 음성다중은 5.1 채널이다.
③ 변조방식은 VSB이다.
④ 다양한 부가서비스를 제공할 수 있다.

정답 확인

정답 ③

3번

A+AㆍB 논리식을 간력화한 것은?

① A+B
② A
③ B
④ AㆍB

정답 확인

정답 ②

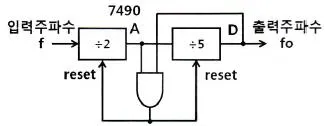

4번

7490은 2×5진 비동기 카운터 IC일 때, 출력 주파수 fo가 입 력주파수 f의 몇 분의 1로 나타나는가?

① 1/2
② 1/5
③ 1/9
④ 1/10

정답 확인

정답 ③

5번

그림과 같은 회로에서 콘덴서 C2의 역할은? (단, C2＜＜ C1 이다.)

① 고주파에서의 이득제한
② 저주파에서의 이득제한
③ 고주파에서의 위상보상
④ 저주파에서의 위상보상

정답 확인

정답 ①

6번

전류와 자장의 세기와의 관계를 나타내는 법칙은?

① 옴(Ohm)의 법칙
② 렌츠(Lenz)의 법칙
③ 키르히호프(Kirchhoff)의 법칙
④ 비오사바르(Biot-Savart)의 법칙

정답 확인

정답 ④

7번

16진 비동기 카운터를 만들려면 JK 플립플롭이 최소 몇 개가 필요한가?

① 2
② 3
③ 4
④ 6

정답 확인

정답 ③

8번

스피커 설치와 전송 주파수 특성에 관한 설명으로 틀린 것 은?

① 스피커 설치 시 청취자가 여러 명인 경우 즉, 청취영역이 넓어야 할 경우에는 스피커의 위치를 어느 정도 높게 하 여야 한다.
② 양호한 청취 영역을 확보하기 위해서는 스피커의 지향 특 성이 중요하다.
③ 국제기준으로서 ITU-R에서 오디오 시스템을 주관 평가할 때 청취실의 전송 주파수 특성 범위를 권고한다.
④ 일반적으로 스테레오 재생에서 스피커 간격을 스피커의 음향 중심으로부터 측정하여 1m, 청취점은 스피커의 겉보 기 각도 45도 위치에서 청취하는 경우가 많다.

정답 확인

정답 ④

9번

여러 레지스터들 간의 데이터 전송을 위한 Bus 구조에 관한 설명 중 옳지 않은 것은?

① 레지스터의 출력이 tri-STATE이면 Multiplexer가 없어도 된다.
② 한 DATA 전송을 위해서는 최소한 두 clock pulse가 필요 하다.
③ 둘 이상의 DATA를 동시에 전송하려면 Bus도 둘 이상이 필요하다.
④ Multiplexer와 Decoder가 필요하다.

정답 확인

정답 ②

10번

비동기식(asynchronous) 직렬(serial) 입ㆍ출력 인터페이스 를 바르게 설명한 것은?

① 단위 데이터를 동일 시점에서 전송하는 방식이다.
② 변복조 장치(MODEM)를 사용한 장거리 데이터 전송은 불가능하다.
③ 단위 데이터의 전후에 스타트(start) 신호와 스톱(stop) 신호가 필요하다.
④ 고속 데이터 전송이 필요한 입ㆍ출력 장치의 인터페이스 에 적합하다.

정답 확인

정답 ③

12번

영상신호의 포맷 중 화질이 우수한 순서대로 나열된 것은?

① DVI - Component - S-Video - Composite
② Component - S-Video - DVI - Composite
③ S-Video - DVI - Composite - Component
④ S-Video - Component - Composite - DVI

정답 확인

정답 ①

13번

CAD에서 PCB를 제작하기 위해 DRC 이후, 제조용 데이터 를 출력하기 위한 것은?

① Netlist
② Partlist
③ Copper Pour
④ Gerber 파일

정답 확인

정답 ④

14번

-80[dB]의 감도를 가진 마이크로폰에 1[μbar]의 음압을 가 했을 때 출력전압은?

① 0.01[mV]
② 0.1[mV]
③ 1[mV]
④ 10[mV]

정답 확인

정답 ②

15번

다음 회로의 출력전압 e0는?

① -(e1+e2)
② e1-e2
③ e2-e1
④ e1+e2

정답 확인

정답 ④

16번

2분간에 876000[J]의 일을 하였을 때, 전력은 몇 [kW]인 가?

① 7.3
② 6.3
③ 5.3
④ 4.3

정답 확인

정답 ①

17번

다음의 파형이 오실로스코프에 측정되었을 때 위상차는?

① 30°
② 45°
③ 60°
④ 90°

정답 확인

정답 ②

19번

고주파 유도가열에 이용되는 것은?

① 히스테리시스 손
② 와전류 손
③ 유전체 손
④ 줄열 손

정답 확인

정답 ②

20번

다음 중 RC 결합 증폭기의 고역주파수 특성은?

① 결합콘덴서 CC의 리액턴스가 0이 되어 무시된다.
② 이미터 콘덴서 CE에 의해 부궤환이 걸린다.
③ 베이스와 컬렉터간의 전극용량 CCB는 출력 임피던스를 증가시킨다.
④ 컬렉터와 이미터간 전극용량 CCE는 출력 임피던스를 증 가시킨다.

정답 확인

정답 ①

21번

다음 중 Interrupt와 DMA(Direct Memory Access)에 대한 설명 중 틀린 것은?

① 프로그램 수행 중에 정전이 될 경우 특정한 컴퓨터 내부 의 상태나 프로그램의 상태 보존을 위해 인터럽트가 사 용된다.
② DMA는 플로피디스크와 메모리 사이에서의 데이터 전달 과 같이 다량의 데이터를 고속으로 전달할 때 효과적이 다.
③ CPU가 인터럽트 요구 발생을 알면 인터럽트 확인신호를 주변장치에 내보내고 현재의 PC를 상태 레지스터에 저 장한다.
④ DMA는 메모리와 입출력 장치 사이에 DMA Controller가 필요하다.

정답 확인

정답 ③

22번

CD(Compact Disc)의 특징이 아닌 것은?

① S/N비가 90[dB] 이상이다.
② 다이나믹 레인지가 90[dB] 이상이다.
③ 와우 플러터는 무시할 정도로 적다.
④ 아주 작은 흠이나 먼지에 의해 잡음이 증가한다.

정답 확인

정답 ④

23번

다음 회로에서 임피던스 값은 몇 [Ω]인가?

① 47[Ω]
② 73[Ω]
③ 100[Ω]
④ 110[Ω]

정답 확인

정답 ④

24번

버랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?

① 가변 저항 역할을 한다.
② 가변 용량 역할을 한다.
③ 가변 인덕턴스 역할을 한다.
④ 가변 컨덕턴스 역학을 한다.

정답 확인

정답 ②

26번

FM 라디오 수신기에서 진폭 제한기는 어디에 설치하는가?

① 주파수 혼합기와 중간주파 증폭기 중간
② 중간주파 증폭기와 주파수 변별기 중간
③ 주파수 변별기와 디엠퍼시스 회로 중간
④ 디엠퍼시스 회로와 저주파 증폭기 중간

정답 확인

정답 ②

27번

가청 증폭기에 부귀환을 걸어 주었을 때에 일어나는 현상이 아닌 것은?

① 주파수 특성이 개선된다.
② 증폭기의 이득이 증가한다.
③ 비직선 일그러짐이 감소된다.
④ 증폭기 전체의 동작이 안정된다.

정답 확인

정답 ②

28번

다음 중 마이크로프로세서 개발 장비용 툴(Tool)과 관계가 먼 것은?

① ICE(In-Circuit Emulator)
② ROM Writer
③ Spectrum Analyzer
④ Digitizer

정답 확인

정답 ④

29번

정현파 교류 전압의 주기가 0.2[s]이면 주파수는 몇 [Hz]인 가?

① 2
② 5
③ 10
④ 20

정답 확인

정답 ②

31번

3-8 line 디코더에서 입력측 데이터가 D0=0, D1=1, D2=1인 경우 선택된 출력단자와 출력전압은 아래의 보기 중 어느 것인가? (단, 논리 ″1″=5[V], 논리 ″0″은 0[V]이고, 입력측 데이터에서 LSB는 D0이다.)

① Y3, 5[V]
② Y3, 0[V]
③ Y6, 5[V]
④ Y6, 0[V]

정답 확인

정답 ④

32번

윈(WIEN)브리지 발진기에서 발진주파수 f는 [Hz]인가? (단, R=47[kΩ], C=100[pF]이다.)

① 52.5[kHz]
② 42.5[kHz]
③ 33.9[kHz]
④ 23.9[kHz]

정답 확인

정답 ③

33번

다음 중 러시아의 바소프 등에 의해 발견된 의료용 레이저 로서, 파장이 제일 짧고 고출력의 레이저는?

① CO2 레이저
② 엑시머 레이저
③ YAG 레이저
④ Ar 레이저

정답 확인

정답 ②

34번

CDP(컴팩트 디스크플레이어)에서는 아날로그 신호를 디지 털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나 열한 것은?

① 저역필터→양자화→표본화→부호화
② 저역필터→표본화→양자화→부호화
③ 표본화→부호화→양자화→저역필터
④ 표본화→저역필터→부호화→양자화

정답 확인

정답 ②

35번

그림과 같은 RC형 톤 컨트롤 회로에서 중역(1000Hz)의 이 득을 대략 표시한 것 중 옳은 것은?

① R2/R1
② R1/R2
③ R3/R2
④ R3/R1

정답 확인

정답 ②

36번

10진수 22를 2진수로 표시한 것은?

① 11100(2)
② 10010(2)
③ 10110(2)
④ 10100(2)

정답 확인

정답 ③

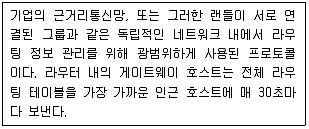

37번

다음의 라우팅 프로토콜 중에서 아래의 설명에 적합한 것 은?

① BGP(Border Gateway Protocol)
② OSPF(Open Shortest Path First)
③ IGP(Interior Gateway Protocol)
④ RIP(Routing Information Protocol)

정답 확인

정답 ④

39번

다음 중 재생용 EQ(Equalizer) 회로의 특성으로 옳은 것은?

① 저역과 중역의 이득을 올린다.
② 중영과 고역의 이득을 올린다.
③ 저역의 이득을 낮추고, 고역의 이득을 올린다.
④ 저역의 이득을 올리고, 고역의 이들을 낮춘다.

정답 확인

정답 ④

41번

위상왜곡(Phase distortion)의 설명으로 틀린 것은?

① 고조파의 위상이 기본고조파에 대하여 이동할 경우에 발 생된다.
② 기본고조파가 피크절대 값으로 될 경우의 위상과 일치하 지 않으면 발생된다.
③ 주파수 왜곡과 위상 왜곡은 거의 항상 같이 발생한다.
④ 입력 스펙트럼 성분이 증폭기의 대역폭 내에서 존재할 때 발생한다.

정답 확인

정답 ④

42번

단일 정현파 신호로 FM파와 PM파의 차이를 비교할 때, 그 림의 순서로 알맞은 것은?

① ⒜ 신호파, ⒝ FM파, ⒞ PM파
② ⒜ 신호파, ⒝ PM파, ⒞ FM파
③ ⒜ 정현파, ⒝ PM파, ⒞ PM파
④ ⒜ 정현파, ⒝ FM파, ⒞ FM파

정답 확인

정답 ①

43번

3-cycle 인스트럭션에 속하지 않는 것은?

① ADD
② LOAD
③ STORE
④ JUMP

정답 확인

정답 ④

45번

다음 중 온도변화를 저항의 변화로 검출시키는 것은?

① 스프링
② 전자코일
③ 니켈선
④ 가변저항기

정답 확인

정답 ③

46번

4비트 병렬가산기를 4비트 병렬감산기로 변환하기 위한 조 건이 아닌 것은?

① 1의 자리 HA를 FA로 바꾼다.
② 1의 자리 FA를 HA로 바꾼다.
③ B의 입력에 4개의 인버터를 추가한다.
④ 8자리 FA의 Co에서 1자리 FA의 Cin에 순환자리 올림 선을 접속한다.

정답 확인

정답 ②

47번

주파수가 54[MHz]인 반송파를 3[kHz]의 신호파로 FM 변 조했을 때 최대주파수편이가 ±15[kHz]이면 점유주파수 대 역폭은?

① 6[kHz]
② 30[kHz]
③ 36[kHz]
④ 72[kHz]

정답 확인

정답 ③

48번

연산장치로 논리연산을 할 때 필요없는 부분을 지울 때 쓰 며, 일명 ″mask 한다″라고 하는 논리 게이트는?

① AND
② OR
③ EX-OR
④ NAND

정답 확인

정답 ①

49번

CPU가 기억장치에서 명령을 가져와서 실행하는 사이클은?

① Read 사이클
② Fetch 사이클
③ Write 사이클
④ Execute 사이클

정답 확인

정답 ④

51번

디지털 데이터를 디지털 신호로 변환하는 전송부호(부호화) 의 종류에 속하지 않는 것은?

① NRZ
② CMI
③ ADM
④ 맨체스터

정답 확인

정답 ③

52번

R-L-C 공진 회로에 대한 설명으로 옳은 것은?

① 병렬 공진 시에 최대의 전류가 흐른다.
② 직렬 공진 시 전압확대비 이다.
③ 직렬 공진 시 임피던스는 최소가 된다.
④ 직렬 공진 시 전류는 전압보다 위상이 늦다.

정답 확인

정답 ③

54번

Gunn Diode의 부성 저항 특성을 이용하기에 가장 적당한 것은?

① 마이크로파 검파기
② 마이크로파 혼합기
③ 마이크로파 증폭기
④ 마이크로파 발진기

정답 확인

정답 ④

55번

도수분포표에서 알 수 있는 정보로 가장 거리가 먼 것은?

① 로트 분포의 모양
② 100 단위당 부적합 수
③ 로트의 평균 및 표준편차
④ 규격과의 비교를 통한 부적합품률의 추정

정답 확인

정답 ②

56번

미리 정해진 일정단위 중에 포함된 부적합수에 의거하여 공 정을 관리할 때 사용되는 관리도는?

① c 관리도
② P 관리도
③ X 관리도
④ nP 관리도

정답 확인

정답 ①

57번

TPM 활동 체제 구축을 위한 5가지 기둥과 가장 거리가 먼 것은?

① 설비초기관리체제 구축 활동
② 설비효율화의 개별개선 활동
③ 운전과 보전의 스킬 업 훈련 활동
④ 설비경제성 검토를 위한 설비투자분석 활동

정답 확인

정답 ④

58번

로트에서 랜덤하게 시료를 추출하여 검사한 후 그 결과에 따라 로트의 합격, 불합격을 판정하는 검사방법을 무엇이라 하는가?

① 자주검사
② 간접검사
③ 전수검사
④ 샘플링검사

정답 확인

정답 ④

59번

ASME(American Society of Mechanical Engineers)에서 정 의하고 있는 제품공정 분석표에 사용되는 기호 중 ″저장 (Storage)″을 표현한 것은?

① ○
② □
③ ▽
④ ⇨

정답 확인

정답 ③

60번

자전거를 셀 방식으로 생산하는 공장에서, 자전거 1대당 소 요공수가 14.5H이며, 1일 8H, 월 25일 작업을 한다면 작업 자 1명당 월 생산 가능 대수는 몇 대인가? (단, 작업자의 생산종합효율은 80%이다.)

① 10대
② 11대
③ 13대
④ 14대 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ②
