컴퓨터응용밀링기능사 2016년 1회 기출문제

2016-01-24 시행 · 56문항

이 회차 문제 풀기 →
1번
강의 5대 원소에 속하지 않는 것은?
  1. ① 황(S)
  2. ② 마그네슘(Mg)
  3. ③ 탄소(C)
  4. ④ 규소(Si)
정답 확인

정답 ②

2번
합금공구강 강재의 종류의 기호에 STS11로 표시된 기호의 주된 용도는?
  1. ① 냉간 금형용
  2. ② 열간 금형용
  3. ③ 절삭 공구강용
  4. ④ 내충격 공구강용
정답 확인

정답 ③

3번
원자의 배열이 불규칙한 상태의 합금은?
  1. ① 비정질 합금
  2. ② 제진 합금
  3. ③ 형상 기억 합금
  4. ④ 초소성 합금
정답 확인

정답 ①

4번
구리의 일반적인 특징으로 틀린 것은?
  1. ① 전연성이 좋다.
  2. ② 가공성이 우수하다.
  3. ③ 전기 및 열의 전도성이 우수하다.
  4. ④ 화학 저항력이 작아 부식이 잘 된다.
정답 확인

정답 ④

5번
구상 흑연주철에서 구상화 처리 시 주물 두께에 따른 영향으 로 틀린 것은?
  1. ① 두께가 얇으면 백선화가 커진다.
  2. ② 두께가 얇으면 구상흑연 정출이 되기 쉽다.
  3. ③ 두께가 두꺼우면 냉각속도가 느리다.
  4. ④ 두께가 두꺼우면 구상흑연이 되기 쉽다.
정답 확인

정답 ④

6번
기계부품이나 자동차부품 등에 내마모성, 인성, 기계적 성질 을 개선하기 위한 표면경화법은?
  1. ① 침탄법
  2. ② 항온풀림
  3. ③ 저온풀림
  4. ④ 고온뜨임
정답 확인

정답 ①

7번
부식을 방지하는 방법에서 알루미늄의 방식법에 속하지 않는 것은?
  1. ① 수산법
  2. ② 황산법
  3. ③ 니켈산법
  4. ④ 크롬산법
정답 확인

정답 ③

8번
축과 보스에 동일 간격의 홈을 만들어서 토크를 전달하는 것 으로 축방향으로 이동이 가능하고 축과 보스의 중심을 맞추 기가 쉬운 기계요소는?
  1. ① 반달 키
  2. ② 접선 키
  3. ③ 원뿔 키
  4. ④ 스플라인
정답 확인

정답 ④

9번
브레이크 블록의 길이와 너비가 60㎜x20㎜이고, 브레이크 블 록을 미는 힘이 900N일 때 브레이크 블록의 평균 압력은?
  1. ① 0.75N/㎟
  2. ② 7.5N/㎟
  3. ③ 10.8N/㎟
  4. ④ 108N/㎟
정답 확인

정답 ①

10번
지름 5㎜ 이하의 바늘 모양 롤러를 사용하는 베어링으로서 단위면적당 부하용량이 커서 협소한 장소에서 고속의 강한 하중이 작용하는 곳에 주로 사용하는 베어링은?
  1. ① 스러스트 롤러 베어링
  2. ② 자동 조심형 롤러 베어링
  3. ③ 니들 롤러 베어링
  4. ④ 테이퍼 롤러 베어링
정답 확인

정답 ③

11번
전동축이 350rpm으로 회전하고 전달 토크가 120N·m일 때 이 축이 전달하는 동력은 약 몇 kW인가?
  1. ① 2.2
  2. ② 4.4
  3. ③ 6.6
  4. ④ 8.8
정답 확인

정답 ②

12번
두 축이 평행하지도 교차하지도 않으며 나사 모양을 가진 기어로 주로 큰 감속비를 얻고자 할 때 사용하는 기어 장치 는?
  1. ① 웜 기어
  2. ② 제롤 베벨 기어
  3. ③ 래크와 피니언
  4. ④ 내접 기어
정답 확인

정답 ①

13번
축 방향에 큰 하중을 받아 운동을 전달하는데 적합하도록 나사산을 사각모양으로 만들었으며, 하중의 방향이 일정하 지 않고 교번하중을 받는 곳에 사용하기에 적합한 나사는?
  1. ① 볼나사
  2. ② 사각나사
  3. ③ 톱니나사
  4. ④ 너클나사
정답 확인

정답 ②

14번
두 물체 사이의 거리를 일정하게 유지시키는데 사용하는 볼 트는?
  1. ① 스터드 볼트
  2. ② 랩 볼트
  3. ③ 리머 볼트
  4. ④ 스테이 볼트
정답 확인

정답 ④

15번
바깥지름이 500㎜, 안지름이 490㎜인 얇은 원통의 내부에 3MPa의 압력이 작용할 때 원주 방향의 응력은 약 몇 MPa 인가?
  1. ① 75
  2. ② 147
  3. ③ 222
  4. ④ 294
정답 확인

정답 ②

16번
다음 그림에서 A~D에 관한 설명으로 가장 옳은 것은?
컴퓨터응용밀링기능사 2016년 1회 16번 문제 그림
  1. ① 선 A는 물체의 이동 한계의 위치를 나타낸다.
  2. ② 선 B는 도형의 숨은 부분을 나타낸다.
  3. ③ 선 C는 대상의 앞쪽 형상을 가상으로 나타낸다.
  4. ④ 선 D는 대상이 평면임을 나타낸다.
정답 확인

정답 ①

18번
KS 기계제도에서 도면에 기입된 길이 치수는 단위를 표기하 지 않으나 실제 단위는?
  1. ① ㎛
  2. ② cm
  3. ③ mm
  4. ④ m
정답 확인

정답 ③

19번
대칭형인 대상물을 외형도의 절반과 온단면도의 절반을 조 합하여 표시한 단면도는?
  1. ① 계단 단면도
  2. ② 한쪽 단면도
  3. ③ 부분 단면도
  4. ④ 회전 도시 단면도
정답 확인

정답 ②

20번
일반적으로 무하중 상태에서 그리는 스프링이 아닌 것은?
  1. ① 겹판 스프링
  2. ② 코일 스프링
  3. ③ 벌류트 스프링
  4. ④ 스파이럴 스프링
정답 확인

정답 ①

22번
나사 표시 기호가 Tr10x2 로 표시 된 경우 이는 어떤 나사 인가?
  1. ① 미터 사다리꼴나사
  2. ② 미니추어 나사
  3. ③ 관용 테이퍼 암나사
  4. ④ 유니파이 가는 나사
정답 확인

정답 ①

24번
그림과 같은 표면의 결 도시기호의 설명으로 옳은 것은?
컴퓨터응용밀링기능사 2016년 1회 24번 문제 그림
  1. ① 10점 평균 거칠기 하한값이 25μm인 표면
  2. ② 10점 평균 거칠기 상한값이 25μm인 표면
  3. ③ 산술 평균 거칠기 하한값이 25μm인 표면
  4. ④ 산술 평균 거칠기 상한값이 25μm인 표면
정답 확인

정답 ④

26번
다음 중 바이트, 밀링 커터 및 드릴의 연삭에 가장 적합한 것은?
  1. ① 공구 연삭기
  2. ② 성형 연삭기
  3. ③ 원통 연삭기
  4. ④ 평면 연삭기
정답 확인

정답 ①

27번
버니어 캘리퍼스의 종류가 아닌 것은?
  1. ① B형
  2. ② M형
  3. ③ CB형
  4. ④ CM형
정답 확인

정답 ①

28번
줄에 관한 설명으로 틀린 것은?
  1. ① 줄의 단면에 따라 황목, 중목, 세목, 유목으로 나눈다.
  2. ② 줄 작업을 할 때는 두 손의 절삭 하중은 서로 균형이 맞 아야 정밀한 평면가공이 된다.
  3. ③ 줄 작업을 할 때는 양 손은 줄의 전후 운동을 조절하고, 눈은 가공물의 윗면을 주시한다.
  4. ④ 줄의 수명은 황동, 구리합금 등에 사용할 때가 가장 길 고 연강, 경강, 주철의 순서가 된다.
정답 확인

정답 ①

29번
공작물에 일정한 간격으로 동시에 5개의 구멍을 가공 후, 뱀 가공을 하려고 할 때 가장 적합한 드릴링 머신은?
  1. ① 다두 드릴링 머신
  2. ② 다축 드릴링 머신
  3. ③ 직립 드릴링 머신
  4. ④ 레이디얼 드릴링 머신
정답 확인

정답 ②

30번
결합도가 높은 숫돌을 사용하는 경우로 적합하지 않은 것 은?
  1. ① 접촉면이 클 때
  2. ② 연삭깊이가 얕을 때
  3. ③ 재료표면이 거칠 때
  4. ④ 숫돌차의 원주속도가 느릴 때
정답 확인

정답 ①

31번
밀링 커터의 지름이 100㎜, 한날 당 이송이 0.2㎜, 커터의 날수는 10개, 커터의 회전수가 520rpm일 때, 테이블의 이 송속도는 약 몇 ㎜/min인가?
  1. ① 640
  2. ② 840
  3. ③ 940
  4. ④ 1040
정답 확인

정답 ④

32번
절삭공구의 절삭면에 평행하게 마모되는 것으로 측면과 절 삭면과의 마찰에 의해 발생하는 것은?
  1. ① 치핑
  2. ② 온도 파손
  3. ③ 플랭크 마모
  4. ④ 크레이터 마모
정답 확인

정답 ③

33번
마이크로미터 및 게이지 등의 핸들에 이용되는 널링작업에 대한 설명으로 옳은 것은?
  1. ① 널링 가공은 절삭가공이 아닌 소성가공법이다.
  2. ② 널링 작업을 할 때는 절삭유를 공급해서는 절대 안 된 다.
  3. ③ 널링을 하면 다듬질 치수보다 지름이 작아지는 것을 고 려하여야 한다.
  4. ④ 널이 2개인 경우 널이 가공물의 중심선에 대하여 비대칭 적으로 위치하여야 한다.
정답 확인

정답 ①

34번
절삭공구 선단부에서 전단 응력을 받으며, 항상 미끄럼이 생기면서 절삭작용이 이루어지며 진동이 적고, 가공표면이 매끄러운 면을 얻을 수 있는 가장 이상적인 칩의 형태는?
  1. ① 균열형 칩
  2. ② 유동형 칩
  3. ③ 열단형 칩
  4. ④ 전단형 칩
정답 확인

정답 ②

35번
각도를 측정하는 기기가 아닌 것은?
  1. ① 사인바
  2. ② 분도기
  3. ③ 각도 게이지
  4. ④ 하이트 게이지
정답 확인

정답 ④

36번
선반 바이트의 윗면 경사각에 대한 설명으로 틀린 것은?
  1. ① 직접 절삭저항에 영향을 준다.
  2. ② 윗면 경사각이 크면 절삭성이 좋다.
  3. ③ 공구의 끝과 일감의 마찰을 줄이기 위한 것이다.
  4. ④ 윗면 경사각이 크면 일감 표면이 깨끗하게 다듬어지지만 날 끝은 약하게 된다.
정답 확인

정답 ③

37번
공작기계의 급유법 중 마찰면이 넓거나 시동되는 횟수가 많 을 때 저속 및 중속 축의 급유에 사용되는 급유법은?
  1. ① 강제 급유법
  2. ② 담금 급유법
  3. ③ 분무 급유법
  4. ④ 적하 급유법
정답 확인

정답 ④

38번
방전 가공용 전극재료의 조건으로 틀린 것은?
  1. ① 가공 정밀도가 높을 것
  2. ② 가공 전극의 소모가 많을 것
  3. ③ 구하기 쉽고 값이 저렴할 것
  4. ④ 방전이 안전하고 가공속도가 클 것
정답 확인

정답 ②

39번
탄화물 분말인 W, Ti, Ta 등을 Co나 Ni분말과 혼합하여 고 온에서 소결한 것으로 고온·고속 절삭에도 높은 경도를 유 지하는 절삭공구재료는?
  1. ① 세라믹
  2. ② 고속도강
  3. ③ 주조합금
  4. ④ 초경합금
정답 확인

정답 ④

40번
다음 중 밀링작업에서 분할대를 이용하여 직접분할이 가능 한 가장 큰 분할수는?
  1. ① 40
  2. ② 32
  3. ③ 24
  4. ④ 15
정답 확인

정답 ③

41번
밀링머신의 부속장치에 속하는 것은?
  1. ① 돌리개
  2. ② 맨드릴
  3. ③ 방진구
  4. ④ 분할대
정답 확인

정답 ④

42번
선반 주축대 내부의 '테이퍼로 적합한 것은?
  1. ① 모스 테이퍼(Morse taper)
  2. ② 내셔널 테이퍼(National taper)
  3. ③ 바틀그립 테이퍼(Bottle grip taper)
  4. ④ 브라운샤프 테이퍼(Brown &Sharpe taper)
정답 확인

정답 ①

43번

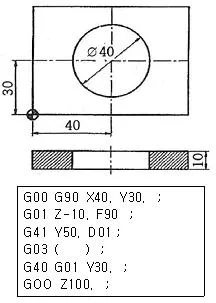

다음은 원 가공을 위한 머시닝센터 가공도면 및 프로그램을 나타낸 것이다. ( ) 안에 들어갈 내용으로 옳은 것은?
컴퓨터응용밀링기능사 2016년 1회 43번 문제 그림
  1. ① I-20.
  2. ② I20.
  3. ③ J-20.
  4. ④ J20.
정답 확인

정답 ③

44번
머시닝센터에서 아래와 같이가공하고자 한다. 알맞은 평면 지정은?
컴퓨터응용밀링기능사 2016년 1회 44번 문제 그림
  1. ① G17
  2. ② G18
  3. ③ G19
  4. ④ G20
정답 확인

정답 ②

45번
아래와 같이 CNC선반에 사용되는 휴지(dwell) 기능을 나타 낸 명령에서 밑줄 친 곳에 사용할 수 없는 어드레스는?
컴퓨터응용밀링기능사 2016년 1회 45번 문제 그림
  1. ① G
  2. ② P
  3. ③ U
  4. ④ X
정답 확인

정답 ①

46번
CNC선반에서 나사가공과 관계없는 G코드는?
  1. ① G32
  2. ② G75
  3. ③ G76
  4. ④ G92
정답 확인

정답 ②

47번
CNC공작기계의 구성과 인체를 비교하였을 때 가장 적절하 지 않은 것은?
  1. ① CNC장치 - 눈
  2. ② 유압유닛 -심장
  3. ③ 기계본체 - 몸체
  4. ④ 서보모터 - 손과 발
정답 확인

정답 ①

48번
CNC공작기계에 주로 사용되는 방식으로, 모터에 내장된 타 코 제너레이터에서 속도를 검출하고, 엔코더에서 위치를 검 출하여 피드백하는 NC서보기구의 제어방식은?
  1. ① 개방회로 방식(Open loop system)
  2. ② 폐쇄회로 방식(Closed loop system)
  3. ③ 반개방회로 방식(Semi-open loop system)
  4. ④ 반폐쇄회로 방식(Semi-closed loop system)
정답 확인

정답 ④

49번
CNC선반 프로그램에서 G50의 기능에 대한 설명으로 틀린 것은?
  1. ① 주축 최고회전수 제한기능을 포함한다.
  2. ② one shot 코드로서 지령된 블록에서만 유효하다.
  3. ③ 좌표계 설정기능으로 머시닝센터에서 G92(공작물좌표계 설정)의 기능과 같다.
  4. ④ 비상정지 시 기계원점 복귀이나 원점 복귀를 지령할 때 의 중간 경유 지점을 지정할 때에도 사용한다.
정답 확인

정답 ④

50번
머시닝센터 작업 중 절삭 칩이 공구나 일감에 부착되는 경 우의 해결 방법으로 잘못된 것은?
  1. ① 장갑을 끼고 수시로 제거한다.
  2. ② 고압의 압축 공기를 이용하여 불어 낸다.
  3. ③ 칩이 가루로 배출되는 경우는 집진기로 흡입한다.
  4. ④ 많은 양의 절삭유를 공급하여 칩이 흘러내리게 한다.
정답 확인

정답 ①

51번
머시닝 센터에서 공구길이 보정량이 -20이고 보정번호 12 번에 설정되어 있을 때 공구길이 보정을 올바르게 지령한 것은?
  1. ① G41 D12；
  2. ② G42 D20;
  3. ③ G44 H12；
  4. ④ G49 H-20;
정답 확인

정답 ③

52번
다음 중 CNC프로그램에서 워드(word)의 구성으로 옳은 것 은?
  1. ① 데 이 터 (data) ＋ 데 이 터 (data)
  2. ② 블록(block) ＋ 어드레스(address)
  3. ③ 어드레스(address) ＋ 데이터(data)
  4. ④ 어드레스(address) ＋ 어드레스(address)
정답 확인

정답 ③

53번
아래와 같은 사이클 가공에서 지령워드의 설명이 틀린 것 은?
컴퓨터응용밀링기능사 2016년 1회 53번 문제 그림
  1. ① F ： 나사의 피치(리드) 지령 값
  2. ② I(R) ： 테이퍼 지령 X축 반경 값
  3. ③ Z(W) ： Z축 방향의 절삭 지령 값
  4. ④ X(U) ： X축 방향의 직경 지령 값
정답 확인

정답 ①

54번
아래는 CNC선반 프로그램의 설명이다. A와 B에 들어갈 코 드로 옳은 것은?
컴퓨터응용밀링기능사 2016년 1회 54번 문제 그림
  1. ① A : G03, B : G97
  2. ② A : G30, B : G96
  3. ③ A : G50, B : G96
  4. ④ A : G50, B : G98
정답 확인

정답 ③

55번
CNC프로그램에서 보조 프로그램에 대한 설명으로 틀린 것 은?
  1. ① 보조 프로그램의 마지막에는 M99가 필요하다.
  2. ② 보조 프로그램을 호출할 때는 M98을 사용한다.
  3. ③ 보조 프로그램은 다른 보조 프로그램을 가질 수 있다.
  4. ④ 주프로그램은 오직 하나의 보조프로그램만 가질 수 있 다.
정답 확인

정답 ④

56번
CNC선반 프로그램에서 사용되는 공구보정 중 주로 외경에 사용되는 우측 보정 준비 기능의 G 코드는?
  1. ① G40
  2. ② G41
  3. ③ G42
  4. ④ G43
정답 확인

정답 ③

57번
프로그램을 컴퓨터의 기억 장치에 기억시켜 놓고, 통신선을 이용해 1대의 컴퓨터에서 여러 대의 CNC공작기계를 직접 제어하는 것을 무엇이라 하는가?
  1. ① ATC
  2. ② CAM
  3. ③ DNC
  4. ④ FMC
정답 확인

정답 ③

58번
CNC기계 조작반의 모드 선택 스위치 중 새로운 프로그램을 작성하고 등록된 프로그램을 삽입, 수정, 삭제할 수 있는 모 드는?
  1. ① AUTO
  2. ② EDIT
  3. ③ JOG
  4. ④ MDI
정답 확인

정답 ②

59번
밀링. 작업을 할 때의 안전수칙으로 가장 적합한 것은?
  1. ① 가공 중 절삭면의 표면 조도는 손을 이용하여 확인하면 서 작업한다.
  2. ② 절삭 칩의 비산 방향을 마주보고 보안경을 착용하여 작 업한다.
  3. ③ 밀링 커터나 아버를 설치하거나 제거할 때는 전원 스위 치를 켠 상태에서 작업한다.
  4. ④ 절삭 날은 양호한 것을 사용하며, 마모된 것은 재연삭 또는 교환하여야 한다.
정답 확인

정답 ④

60번
CNC공작기계의 안전에 관한 사항으로 틀린 것은?
  1. ① 비상정지 버튼의 위치를 숙지한 후 작업한다.
  2. ② 강전반 및 CNC장치는 어떠한 충격도 주지 말아야 한다.
  3. ③ 강전반 및 CNC장치는 압축 공기를 사용하여 항상 깨끗 이 청소한다.
  4. ④ MDI로 프로그램을 입력할 때 입력이 끝나면 반드시 확 인하여야 한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
