컴퓨터응용밀링기능사 2015년 4회 기출문제

2015-10-10 시행 · 58문항

이 회차 문제 풀기 →

1번

다음 열처리방법 중에서 표면경화법에 속하지 않는 것은?

① 침탄법
② 질화법
③ 고주파경화법
④ 항온열처리법

정답 확인

정답 ④

2번

같은 조성의 강재를 동일한 조건하에서 담금질 하여도 그 재 료의 굵기, 두께 등이 다르면 냉각속도가 다르게 되므로 담금 질 결과가 달라지게 된다. 이러한 것을 담금질의 무엇이라 하 는가?

① 경화능
② 밴드
③ 질량효과
④ 냉각능

정답 확인

정답 ③

3번

보통주철에 함유되는 주요 성분이 아닌 것은?

① Si
② Sn
③ P
④ Mn

정답 확인

정답 ②

4번

구리의 원자기호와 비중과 이 관계가 옳은 것은?(단, 비중은 20℃, 무산소동이다.)

① Al - 6.86
② Ag - 6.96
③ Mg - 9.86
④ Cu - 8.96

정답 확인

정답 ④

5번

탄소강의 표준조직이 아닌 것은?

① 페라이트
② 트루스타이트
③ 펄라이트
④ 시멘타이트

정답 확인

정답 ②

6번

단일 금속에 비해 합금의 특성이 아닌 것은?

① 용융점이 낮아진다.
② 전도율이 낮아진다.
③ 강도와 경도가 커진다.
④ 전성과 연성이 커진다.

정답 확인

정답 ④

7번

보통 합금보다 회복력과 회복량이 우수하여 센서(sensor)와 액추에이터(actuator)를 겸비한 기능성 재료로 사용되는 합금 은?

① 비정질 합금
② 초소성 합금
③ 수소 저장 합금
④ 형상 기억 합금

정답 확인

정답 ④

8번

체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사 용되는 볼트는?

① 탭볼트
② T홈볼트
③ 아이스볼트
④ 스테이볼트

정답 확인

정답 ①

9번

다음 중 가장 큰 회전력을 전달할 수 있는 것은?

① 안장 키
② 평 키
③ 묻힘 키
④ 스플라인

정답 확인

정답 ④

10번

양끝을 고정한 단면적 2cm2인 사각봉이 온도 -10℃에서 가 열되어 50℃가 되었을 때, 재료에 발생하는 열응력은?(단 사각봉의 탄성계수는 21 GPa, 선팽창게수는 12×10-6/℃이 다.)

① 15.1 MPa
② 25.2 MPa
③ 29.9 MPa
④ 35.8 MPa

정답 확인

정답 ①

11번

나사에서 리드(L), 피치(P), 나사 줄 수(n)와의 관계식으로 옳은 것은?

① L = P
② L = 2P
③ L = nP
④ L = n

정답 확인

정답 ③

12번

강도와 기밀을 필요로 하는 압력용기에 쓰이는 리벳은?

① 접시머리 리벳
② 둥근머리 리벳
③ 납짝머리 리벳
④ 얇은 납작머리 리벳

정답 확인

정답 ②

13번

표준기어의 피치점에서 이끝까지의 반지름 방향으로 측정한 거리는?

① 이뿌리 높이
② 이끝 높이
③ 이끝 원
④ 이끝 틈새

정답 확인

정답 ②

14번

다음 중 V벨트의 단면 형상에서 단면이 가장 큰 벨트는?

① A
② C
③ E
④ M

정답 확인

정답 ③

15번

풀리의 지름 200 mm, 회전수 900 rpm인 평벨트 풀리가 있 다 벨트의 속도는 약 몇 m/s 인가?

① 9.42
② 10.42
③ 11.42
④ 12.42

정답 확인

정답 ①

16번

도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우 에 우선순위를 옳게 나타낸 것은?

① 외형선 >절단선 >숨은선 >치수 보조선 >중심선 >무게 중심선
② 외형선 >숨은선 >절단선 >중심선 >무게 중심선 >치수 보조선
③ 숨은선 >절단선 >외형선 >중심선 >무게 중심선 >치수 보조선
④ 숨은선 >절단선 >외형선 >치수 보조선 >중심선 >무게 중심선

정답 확인

정답 ②

18번

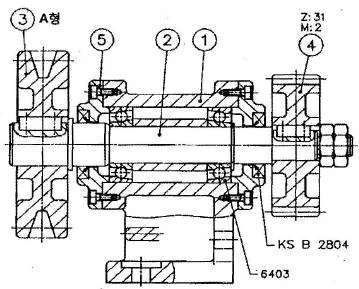

다음 도면에 대한 설명으로 옳은 것은?

① 품번
② 에서 사용하는 V벨트는 KS 규격품중에서 그 두 께가 가장 작은 것이다.
③ 품번
④ 는 스퍼기어로서 피치원 지름은 62mm이다.
⑤ 롤러베어링이 사용되었으며 안지름치수는 15mm이다.
⑥ 축과 스퍼기어는 묻힘 핀으로 고정되어 있다.

정답 확인

정답 ②

19번

치수 보조 기호 중 구의 반지름 기호는?

① SR
② Sø
③ ø
④ R

정답 확인

정답 ①

20번

"ø20 h7"의 공차 표시에서 “7”의 의미로 가장 적합한 것은?

① 기준 치수
② 공차역의 위치
③ 공차의 등급
④ 틈새의 크기

정답 확인

정답 ③

21번

다음 나사 중 리드가 가장 큰 것은?

① 피치가 2.5mm인 2줄 나사
② 피치가 2.0mm인 3줄 나사
③ 피치가 3.5mm인 2줄 나사
④ 피치가 6.5mm인 1줄 나사

정답 확인

정답 ③

22번

국부 투상도를 나타낼 때 주된 투상도에서 국부 투상도로 연결하는 선이 종류에 해당하지 않는 것은?

① 치수선
② 중심선
③ 기준선
④ 치수 보조선

정답 확인

정답 ①

23번

그림과 같이 벨트 풀리의 암 부분을 투상한 단면도법은?

① 부분 단면도
② 국부 단면도
③ 회전도시 단면도
④ 한쪽 단면도

정답 확인

정답 ③

24번

표면의 결 도시기호가 그림과 같이 나타날 때 설명으로 틀 린 것은?

① 표면의 결은 연삭으로 제작
② Ra = 1.6μm 에서 최대 Ry=6.3μm 까지로 제한
③ 투상면에 대략 수직인 줄무늬 방향
④ 샘플링 길이는 2.5μm

정답 확인

정답 ④

26번

기어가공에서 창성법에 의한 가공이 아닌 것은?

① 호브에 의한 가공
② 형판에 의한 가공
③ 래크 커터에 의한 가공
④ 피니언 커터에 의한 가공

정답 확인

정답 ②

27번

선반작업에서 3개의 조가 120° 간격으로 구성 배치되어 있 는 척은?

① 단동척
② 콜릿척
③ 연동척
④ 마그네틱척

정답 확인

정답 ③

28번

일반적으로 드릴링 머신에서 가공하기 곤란한 작업은?

① 카운터 싱킹
② 스플라인 홈
③ 스폿 페이싱
④ 리밍

정답 확인

정답 ②

29번

테이블 위에 설치하며 원형이나 윤곽 가공, 간단한 등분을 할 때 사용하는 밀링 부속장치는?

① 슬로팅 장치
② 회전 테이블
③ 밀링 바이스
④ 래크 절삭 장치

정답 확인

정답 ②

30번

재질이 연한 금속을 가공할 때 칩이 공구의 윗면 경사면 위 를 연속적으로 흘러 나가는 형태의 칩은?

① 전단형 칩
② 열단형 칩
③ 유동형 칩
④ 균열형 칩

정답 확인

정답 ③

31번

다음 중 수나사를 가공하는 공구는?

① 탭
② 리머
③ 다이스
④ 스크레이퍼

정답 확인

정답 ③

32번

빌트업 에지(built up edge)의 발생을 감소시키기 위한 내용 중 틀린 것은?

① 윤활성이 좋은 절삭 유제를 사용한다.
② 공구의 윗면 경사각을 크게 한다.
③ 절삭 깊이를 크게 한다.
④ 절삭 속도를 크게 한다.

정답 확인

정답 ③

33번

지름이 50 mm인 연강을 선반에서 절삭할 때, 주축을 200 rpm으로 회전시키면 절삭 속도는 약 몇 m/min 인가?

① 21.4
② 31.4
③ 41.4
④ 51.4

정답 확인

정답 ②

34번

다음 연삭숫돌 표시 방법 중 “60”은 무엇을 나타내는가?

① 숫돌입자
② 입도
③ 결합도
④ 결합제

정답 확인

정답 ②

35번

일반적으로 오토 콜리메이터를 이용하여 측정하는 것으로 거리가 먼 것은?

① 진직도
② 직각도
③ 평행도
④ 구멍의 위치

정답 확인

정답 ④

36번

연마제를 가공액과 혼합한 것을 압축공기를 이용하여 가공 물의 표면에 분사시켜 매끈한 다듬면을 얻는 가공법은?

① 슈퍼 피니싱
② 액체 호닝
③ 폴리싱
④ 버핑

정답 확인

정답 ②

37번

일반적으로 선반작업에서 가공할 수 없는 가공법은?

① 외경 가공
② 테이퍼 가공
③ 나사 가공
④ 기어 가공

정답 확인

정답 ④

38번

산화알루미늄 분말을 주성분으로 마그네슘, 규소 등의 산화 물과 소량의 다른 원소를 첨가하여 소결한 절삭공구 재료 는?

① 세라믹
② 다이아몬드
③ 초경합금
④ 고속도강

정답 확인

정답 ①

39번

절삭면적을 나타낼 때 절삭깊이와 이송량과의 관계는?

① 절삭면적 = 이송량 / 절삭깊이
② 절삭면적 = 절삭깊이 / 이송량
③ 절삭면적 = 절삭깊이 × 이송량
④ 절삭면적 = (이송량 × 절삭깊이) / 2

정답 확인

정답 ③

40번

일반적으로 절삭가공에서 절삭유제로 사용하는 것으로 가장 거리가 먼 것은?

① 유화유
② 다이나모유
③ 광유
④ 지방질유

정답 확인

정답 ②

41번

밀링머신의 분할 가공방법 중에서 분할 크랭크를 40회전하 면, 주축이 1회전하는 방법을 이용한 분할법은?

① 직접 분할법
② 단식 분할법
③ 차동 분할법
④ 각도 분할법

정답 확인

정답 ②

42번

게이지 블록의 부속품 중 내측 및 외측을 측정할 때 홀더에 끼워 사용하는 부속품은?

① 둥근형 조
② 센터 포인트
③ 베이스 블록
④ 나이프 에지

정답 확인

정답 ①

43번

다음중 서버모터가 일반적으로 갖추어야 할 특성으로 거리 가 먼 것은?

① 큰 출력을 낼 수 있어야 한다.
② 진동이 적고 대형이어야 한다.
③ 온도상승이 적고 내열성이 좋아야 한다.
④ 높은 회전각 정도를 얻을 수 있어야 한다.

정답 확인

정답 ②

44번

CNC의 서보기구를 위치 검출방식에 따라 분류할 때 해당하 지 않는 것은?

① 폐쇄회로 방식(closed loop system)
② 반폐쇄회로 방식(semi-closed loop system)
③ 반개방회로 방식(semi-open loop system)
④ 복합회로 방식(hybrid servo system)

정답 확인

정답 ③

45번

CNC 선반에서 드릴작업시 사용되는 기능은?

① G74
② G90
③ G92
④ G94

정답 확인

정답 ①

46번

CNC 선반에서 증분 지령 어드레스는?

① V, X
② U, W
③ X, Z
④ Z, W

정답 확인

정답 ②

47번

다음 CNC 선반의 프로그램에서 자동원점 복귀를 나타내는 준비기능은?

① G00
② G28
③ G50
④ G96

정답 확인

정답 ②

48번

다음 보조기능의 설명으로 틀린 것은?

① M00- 프로그램 정지
② M02- 프로그램 종료
③ M03- 주축시계방향 회전
④ M05- 주축반시계방향 회전

정답 확인

정답 ④

49번

일반적으로 CNC 선반에서 절삭동력이 전달되는 스핀들 축 으로 주축과 평행한 축은?

① X축
② Y축
③ Z축
④ A축

정답 확인

정답 ③

50번

밀링작업에 대한 안전사항으로 거리가 먼 것은?

① 전기의 누전여부를 작업전에 점검한다.
② 가공물의 기계를 정지한 상태에서 견고하게 고정한다.
③ 커터 날 끝과 같은 높이에서 절삭상태를 관찰한다.
④ 기계 가동 중에는 자리를 이탈하지 않는다.

정답 확인

정답 ③

51번

CNC 선반의 프로그램이다. ( ) 안에 들어갈 G-코드로 적합 한 것은?

① G60
② G50
③ G40
④ G30

정답 확인

정답 ②

52번

머시닝센터에서 지름 10mm인 엔드밀을 사용하여 외측 가 공 후 측정값이 ø62.0mm가 되었다. 가공 치수를 ø61.5mm 로 가공하려면 보정값을 얼마로 수정하여야 하는가?(단, 최 초 보정은 5.0으로 반지름값을 사용하는 머시닝센터이다.)

① 4.5
② 4.75
③ 5.5
④ 5.75

정답 확인

정답 ②

53번

CNC 프로그램에서 EOB의 뜻은?

① 프로그램의 종료
② 블록의 종료
③ 보조기능의 정지
④ 주축의 정지

정답 확인

정답 ②

54번

다음 그림에서 A에서 B로 가공하는 CNC 선반 프로그램으 로 옳은 것은?

① G02 X50.0 Z-10.0 R-10.0 F0.1 ;
② G02 X50.0 Z-10.0 R10.0 F0.1 ;
③ G03 X50.0 Z-10.0 R10.0 F0.1 ;
④ G04 X50.0 Z-10.0 I10.0 F0.1 ;

정답 확인

정답 ②

55번

CNC 공작기계의 조작반 버튼 중 한 블록씩 실행시키는데 사용되는 버튼은?

① 드라이 런(Dry run)
② 피드 홀드(Feed hold)
③ 싱글 블럭(Single block)
④ 옵셔널 블록 스킵(Optional block skip)

정답 확인

정답 ③

56번

휴지(dwell)시간 지정을 의미하는 어드레스가 아닌 것은?

① X
② P
③ U
④ K

정답 확인

정답 ④

57번

다음 프로그램에서 N90 블록을 실행할 때 주축의 회전수는 몇 rpm 인가?

① 950
② 1000
③ 1050
④ 1100

정답 확인

정답 ②

58번

CNC 공작기계에서 정보 흐름의 순서가 옳은 것은?

① 지령펄스열 → 서보구동 → 수치정보 → 가공물
② 지령펄스열 → 수치정보 → 서보구동 → 가공물
③ 수치정보 → 지령펄스열 → 서보구동 → 가공물
④ 수치정보 → 서보구동 → 지령펄스열 → 가공물

정답 확인

정답 ③

59번

머시닝센터에서 작업평면이 Y-Z 평면일 대 지령되어야 할 코드는?

① G17
② G18
③ G19
④ G20

정답 확인

정답 ③

60번

수치제어 공작기계에서 수치제어가 뜻하는 것은?

① 수치와 부호로써 구성된 정보로 기계의 운전을 자동으로 제어하는 것
② 사람이 기계의 손잡이를 조작하여 공구 및 공작물을 이 동 제어하는 것
③ 한 사람이 여러 대의 공작 기계를 운전, 조작 제어하며 작업하는 것
④ 소재의 투입부터 가공, 출고까지 관리하는 것으로 공장 전체 시스템을 무인화 하는 것 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
