컴퓨터응용밀링기능사 2012년 4회 기출문제

2012-10-20 시행 · 55문항

이 회차 문제 풀기 →

1번

일반적인 풀림 방법의종류에 해당되지 않는 것은?

① 완전 풀림
② 응력 제거 풀림
③ 수지상 풀림
④ 구상화 풀림

정답 확인

정답 ③

2번

보통 주철(회주철)의 성분 중 탄소(C) 다음으로 함유하고 있 는 원소로 주철조직에 가장 많은 영향을 주는 것은?

① 황
② 규소
③ 망간
④ 인

정답 확인

정답 ②

3번

심랭처리(subzero cooling treatment)를 하는 주목적은?

① 시효에 의한 치수 변화를 방지한다.
② 조직을 안정하게 하여 취성을 높인다.
③ 마르텐사이트를 오스테나이트화하여 경도를 높인다.
④ 오스테나이트를 잔류하도록 한다.

정답 확인

정답 ①

4번

다음 7:3황동에 대한 설명으로 맞는 것은?

① 구리 70%, 주석 30%의 합금이다.
② 구리 70%, 아연 30%의 합금이다.
③ 구리 70%, 니켈 30%의 합금이다.
④ 구리 70%, 규소 30%의 합금이다.

정답 확인

정답 ②

5번

주철은 고온에서 가열과 냉각을 반복하면 부피가 불고 변형 이나 균열이 일어나 주철의 강도나 수명을 저하시키게 되는 데 이러한 현상을 무엇이라하는가?

① 주철의 자연 시효
② 주철의 자기 풀림
③ 주철의 성장
④ 주철의 시효 경화

정답 확인

정답 ③

6번

전기저항체, 밸브, 콕크, 광학기계 부품 등에 사용되는 7:3 황동에 7~30% Ni를 첨가하여 Ag 대용으로 쓰이는 것은?

① 케멜합금
② 양은 또는 양백
③ 델타메탈
④ 애드미럴티 황동

정답 확인

정답 ②

7번

다음 중 고강도 Al합금으로 Al-Cu-Mg-Mn의 합금은?

① 두랄루민
② 라우탈
③ 실루민
④ Y합금

정답 확인

정답 ①

8번

나사의 리드가 피치의 2배이면 몇 줄 나사인가?

① 1줄 나사
② 2줄 나사
③ 3줄 나사
④ 4줄 나사

정답 확인

정답 ②

10번

스프링 상수 6 N/㎜인 코일 스프링에서 30N의 하중을 걸면 처짐은 몇 ㎜인가?

① 3
② 4
③ 5
④ 6

정답 확인

정답 ③

11번

다음 동력전달용 기계요소 중 간접전동요소가 아닌 것은?

① 체인
② 로프
③ 벨트
④ 기어

정답 확인

정답 ④

12번

체결용 요소 중 볼나사(ball screw)의 장점을 설명한 것 중 올바르지 않는 것은?

① 나사의 효율이 좋다.
② 백래시를 작게할 수 있다.
③ 먼지에 의한 마모가 적다.
④ 자동 체결용으로 좋다.

정답 확인

정답 ④

13번

테이퍼 축에 회전체를 결합하기에 가장 적당한 키는?

① 접선키
② 반달키
③ 스플라인키
④ 납작키

정답 확인

정답 ②

14번

너트의 풀림방지를 위해 주로 사용하는 핀은?

① 테이퍼핀
② 스프링핀
③ 평행핀
④ 분할핀

정답 확인

정답 ④

15번

너클 핀 이음에서 축에 발생하는 인장력이 120kN이고, 두축 을 연결한 너클 핀의 허용전단응력이 100N/㎟이라고 할 때 핀의 지름은 약 몇 ㎜인가?

① 17.6㎜
② 23.6㎜
③ 27.6㎜
④ 33.6㎜

정답 확인

정답 ③

18번

구름베어링의 안지름이 140㎜ 일 때, 구름베어링의 호칭번 호에서 안지름 번호로 가장 적합한 것은?

① 14
② 28
③ 70
④ 140

정답 확인

정답 ②

20번

불규칙한 파형의 가는 실선 또는 지그재그 선을 사용하는 것은?

① 파단선
② 절단선
③ 해칭선
④ 수준면선

정답 확인

정답 ①

21번

바퀴의 암, 리브 등을 단면할 때 가장 적합한 단면도로 그 림과 같은 단면도의 명칭은?

① 부분 단면도
② 한쪽 단면도
③ 회전도시 단면도
④ 계단 단면도

정답 확인

정답 ③

23번

나사를 그릴 때 가려서 보이지 않는 나사부를 표시하는 선 의 종류는?

① 가는 파선
② 가는 2점 쇄선
③ 가는 1점 쇄선
④ 굵은 1점 쇄선

정답 확인

정답 ①

24번

공ㆍ유압 기기에서 그림과 같은 기호의 동력원의 명칭은?

① 유압
② 원동기
③ 공기압
④ 전기

정답 확인

정답 ③

25번

기하학적 허용공차에서 최대실체상태(MMC)에 대한 설명으 로 가장 옳은 것은?

① 부품의 길이가 가장 짧은 상태
② 부품의 길이가 가장 긴 상태
③ 재료의 형태가 최소 크기인 상태
④ 재료의 형태가 최대 크기인 상태

정답 확인

정답 ④

26번

디스크(disk) 형상으로 원주면에 절삭날이 있어 공작물의 좁 은 홈이나 절단가공에 사용되는 밀링 커터는?

① 정면 밀링 커터
② 메탈 슬리팅 소
③ 엔드밀
④ 평면 밀링 커터

정답 확인

정답 ②

27번

평행 나사 측정 방법이 아닌 것은?

① 공구 현미경에 의한 유효 지름 측정
② 사인바에 의한 피치 측정
③ 삼선법에 의한 유효 지름 측정
④ 나사 마이크로미터에 의한 유효 지름 측정

정답 확인

정답 ②

28번

슈퍼 피니싱에 대한 특징 설명으로 틀린 것은

① 다듬질 면은 평활하고 평행성이 없다.
② 숫돌은 진동을 하면서 왕복 운동을 한다.
③ 가공에 따른 변질층의 두께가 매우 크다.
④ 공작물은 전 표면이 균일하고 매끈하게 다음질 된다.

정답 확인

정답 ③

29번

지름이 다른 여러 종류의 환봉에 중심선을 긋고자 한다 다 음 중 가장 적합한 공구는?

① 사인바
② 직각자
③ 조절 각도기
④ 콤비네이션 세트

정답 확인

정답 ④

30번

공작기계의 기본 운동에 속하지 않는 것은?

① 절삭 운동
② 분사 운동
③ 이송 운동
④ 위치조정 운동

정답 확인

정답 ②

31번

기어 절삭기로 가공된 기어의 면을 매끄럽고 정밀하게 다음 질하는 가공은?

① 기어 셰이빙
② 호닝
③ 슬로팅
④ 브로칭

정답 확인

정답 ①

32번

한계 게이지에 속하지 않는 것은?

① 플러그 게이지
② 터보 게이지
③ 스냅 게이지
④ 하이트 게이지

정답 확인

정답 ④

33번

수평 밀링 머신의 플레인 커터 작업에서 하향 절삭과 비교 하여 상향 절삭에 대한 설명으로 올바른 것은?

① 일감 고정이 불안정하고 떨림이 일어나기 쉽다.
② 날의 마멸이 적고 수명이 길다.
③ 커너 날의 회전 방향과 일감의 진행 방향이 같다.
④ 가공 표면에 광택은 적으나 표면 거칠기가 좋다.

정답 확인

정답 ①

34번

구성인선(built-up edge)에 관한 설명 중 틀린 것은?

① 구성인성은 공구각을 변화시키고 가공면의 표면 거칠기 를 나쁘게 한다.
② 공구와 공작물의 마찰 저항으로 칩의 일부가 단단하게 변질되어 공구에 달라붙어 절삭날과 같은 작용을 한다.
③ 공구의 윗면 경사각을 크게 하여 방지 한다.
④ 칩 두께가 얇고 절삭속도가 임계속도 이상으로 높을 때 주로 발생한다.

정답 확인

정답 ④

35번

센트리스 연삭기로 가공하기 가장 적합한 공작물은?

① 직경이 불규칙한 공작물
② 척에 고정하기 어려운 가늘고 긴 공작물
③ 단면이 사각형인 공작물
④ 일반적으로 평면인 공작물

정답 확인

정답 ②

36번

연삭숫돌 입자에 요구되는 요건 중 해당되지 않는 것은?

① 공작물에 용이하게 절입할수 있는 경도
② 예리한 절삭날을 자생시키는 적당한 파생성
③ 고온에서 화학적 안정성 및 내마멸성
④ 인성이 작아 숫돌 입자의 빠른 교환성

정답 확인

정답 ④

37번

다음 중 원주에 많은 절삭 날(인선)을 가진 공구를 회전 운 동시키면서 가공물에서 직선 이송 운동을 시켜 평면을 깍는 작업은?

① 선삭
② 태핑
③ 드릴링
④ 밀링

정답 확인

정답 ④

38번

절삭 면적을 식으로 나타낸 것으로 올바른 것은?(단. F : 절 삭 면적(㎟), s : 이송(㎜/rev), t : 절삭 깊이(㎜)이다.)

① F = s × t
② F = s ÷ t
③ F = s + t
④ F = s - t

정답 확인

정답 ①

39번

밀링에서 지름 80㎜인 밀링 커터로 가공물을 절삭할 때 이 론적인 회전수는 약 몇 rpm인가?(단, 절삭속도는 100mm/min이다.)

① 398
② 415
③ 423
④ 435

정답 확인

정답 ①

40번

선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가 공물과의 마찰을 줄이기 위한 각은?

① 경사각
② 여유각
③ 공구각
④ 절삭각

정답 확인

정답 ②

41번

선반의 주요 구성 부분이 아닌 것은?

① 주축대
② 회전 테이블
③ 심압대
④ 왕복대

정답 확인

정답 ②

42번

일반적인 절삭공구의 수명 판정 기준이 아닌 것은?

① 공작물의 온도가 일정량에 달했을 때
② 공구 인선의 마모가 일정량에 달했을때
③ 완성치수의 변화량이 일정량에 달했을때
④ 가공면에 광택이 있는 색조 또는 반점이 생길 때

정답 확인

정답 ①

43번

CNC 선반에서 주축 회전수(rpm)일정제어 G 코드는?

① G96
② G97
③ G98
④ G99

정답 확인

정답 ②

44번

머시닝센터에서 M8 × 1.25 탭 가공시 초기 구멍가공에 필 요한 드릴의 직경은 약 몇 ㎜가 적당한가?

① 6.5
② 6.75
③ 8
④ 9.25

정답 확인

정답 ②

45번

머시닝센터에서 4날 - ø20 엔드밀을 사용하여 절삭속도 80 m/min, 공구의 날당 이송량 0.05㎜/tooth로 SM25C를 가공 할 때 이송속도는 약 몇 ㎜/min인가?

① 255
② 265
③ 275
④ 285

정답 확인

정답 ①

46번

CNC 선반에서 나사를 가공하는 준비기능이 아닌 것은?

① G32
② G92
③ G76
④ G74

정답 확인

정답 ④

47번

복합형 고정사이클에 대한 설명으로 맞는 것은?

① 단일형 고정사이클 보다 프로그램이 더욱 길고 프로그램 작성 시간이 많이 소요된다.
② 메모리(자동) 운전이 아니어도 사용 가능하다.
③ 매번 절입량을 계산하여 입력하므로 프로그램 작성에 많 은 노력과 시간이 필요하다.
④ 최종 형상과 절삭 조건을 지정해 주면 공구 경로는 자동 적으로 결정된다.

정답 확인

정답 ④

48번

1대의 컴퓨터에 여러 대의 CNC 공작기계를 연결하고 가공 데이터를 분배 전송하여 동시에 운전하는 방식은?

① FMS
② FMC
③ DNC
④ CIMS

정답 확인

정답 ③

49번

PMC(programmable Machine Control) 기능과 관계가 없는 것은?

① 공구의 교환
② 절삭유의 ON, OFF
③ 공구의 이동
④ 주축의 정지

정답 확인

정답 ③

50번

CNC 선반의 프로그램에서 공구의 현재 위치가 시작점일 경 우 공작물 좌표계 설정으로 올바른 것은?

① G50 X75. Z100. ;
② G50 X150. Z50. ;
③ G50 X30. Z40. ;
④ G50 X75. Z-50. ;

정답 확인

정답 ②

51번

CNC 프로그램에서 공구 인선 반지름 보정과 관계없는 G 코드는?

① G40
② G41
③ G42
④ G43

정답 확인

정답 ④

52번

다음과 같은 재해를 예방하기 위한 대책으로 거리가 가장 먼 것은?

① 공작기계에 협착되거나 말림 위험이 높은 주축 가공부에 접근시에는 공작기계를 정지한다.
② 불시 오조작에 의한 위험을 방지하기 위해 기동장치에 잠금장치 등의 방호조치를 설치한다.
③ 공작기계 주변에 방책 등을 설치하여 근로자 출입시 기 계의 작동이 정지하는 연동구조로 설치한다.
④ 회전하는 주축 가공부에 가공 공작물의 면을 검사하고자 할 때는 안전 보호구를 착용 후 검사한다.

정답 확인

정답 ④

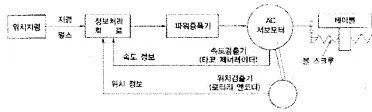

53번

CNC 서보 기구 중 그림과 같은 펄스신호를 머터에서 검출 하여 피드백 시키므로 비교적 정밀도가 높은 CNC 공작기계 에 많이 사용하고 있는 서보 기구는?

① 개방회로 방식
② 폐쇄회로 방식
③ 반폐쇄회로 방식
④ 하이브리드 방식

정답 확인

정답 ③

54번

CNC 선반에서 A→B로 이동 시 바르게 프로그램된 것은?

① G02 X0. Z24. I-11. K11. F0.1 ;
② G02 X0. Z24. I-22. K-11. F0.1 ;
③ G03 X48. Z0. I-11. K-22. F0.1 ;
④ G03 X48. Z0. I-22. K-22. F0.1 ;

정답 확인

정답 ③

55번

머시닝센터의 작업 전에 육안 점검사항이 아닌 것은?

① 윤활유의 충만 상태
② 공기압의 유지 상태
③ 절삭유 충만 상태
④ 전기적 회로 연결 상태

정답 확인

정답 ④

56번

다음 프로그램을 설명한 것으로 틀린 것은?

① 주축의 최고 회전수는 1500rpm이다.
② 절삭속도를 150m/min로 일정하게 유지한다.
③ N40블럭의 스핀들 회전수는 3185rpm이다.
④ 공작물 1회전당 이송 속도는 0.25㎜이다.

정답 확인

정답 ③

57번

다음 그림에서 ❶→❷로 이동하는 지령방법으로 잘못된 것 은?

① G00 U-60. Z100. ;
② G00 U-60. W-90. ;
③ G00 X80. W-90. ;
④ G00 X100. Z80. ;

정답 확인

정답 ④

58번

CNC 선반에서 공구 보정(offset) 번호 2번을 선택하여, 4번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?

① T2040
② T4020
③ T0204
④ T0402

정답 확인

정답 ④

59번

CNC 프로그램은 여러 개의 지령절(Block)이 모여 구성된다. 지령절과 지령절의 구분은 무엇으로 표시하는가?

① 블록(Block)
② 워드(Word)
③ 어드레스(Address)
④ EOB(End of Block)

정답 확인

정답 ④

60번

CNC 공작기계 작업시 공구에 관한 안전사항으로 틀린 것 은?

① 공구는 기계나 재료 등의 위에 올려놓고 사용한다.
② 공구는 공구상자 내에 잘 정리 정돈하여 놓는다.
③ 공구는 항상 작업에 맞도록 점검과 보수를 한다.
④ 주위 환경에 주의해서 작업을 시작한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
