컴퓨터응용밀링기능사 2014년 2회 기출문제

2014-04-06 시행 · 59문항

이 회차 문제 풀기 →
1번
황동에 대한 기계적 성질과 물리적 성질을 설명한 것 중 틀 린 것은?
  1. ① 30% Zn 부근에서 최대의 연신율을 나타낸다.
  2. ② 45% Zn 에서 인장강도가 최대로 된다.
  3. ③ 50% Zn 이상의 황동은 취약하여 구조용재에는 부적합하 다.
  4. ④ 전도도는 50% Zn에서 최소가 된다.
정답 확인

정답 ④

2번
초경 절삭공구용 코팅 인서터의 특징이 아닌 것은?
  1. ① 내마모성이 우수하다.
  2. ② 내크레이터성이 우수하다.
  3. ③ 내산화성이 우수하다.
  4. ④ 피삭제와 고온반응성이 높다.
정답 확인

정답 ④

3번
철의 비중으로 맞는 것은?
  1. ① 5.5
  2. ② 7.8
  3. ③ 9.5
  4. ④ 11.5
정답 확인

정답 ②

4번
일반 탄소강보다 P, S의 함유량을 많게 하거나 Pb, Se, Zr 등을 첨가하여 제조한 강은?
  1. ① 스프링 강
  2. ② 쾌삭강
  3. ③ 구조용 탄소강
  4. ④ 탄소 공구강
정답 확인

정답 ②

5번
주철에 대한 설명 중 틀린 것은?
  1. ① 취성이 없어 고온에서도 소성변형이 되지 않는다.
  2. ② 용융온도가 주강에 비해 낮다.
  3. ③ 주조성이 우수하다.
  4. ④ 주철 중의 탄소는 흑연과 화합 탄소로 존재한다.
정답 확인

정답 ①

6번
주형에 주조할 때, 경도가 필요한 부분에 칠 메탈(Chill metal)을 이용하여 그 부분이 경도를 향상시키는 주철은?
  1. ① 가단주철
  2. ② 구상흑연주철
  3. ③ 미하나이트 주철
  4. ④ 칠드주철
정답 확인

정답 ④

7번
순철에 대한 설명 중 틀린 것은?
  1. ① 공업용 순철에는 카보닐철, 전해철, 암코철 등이 있다.
  2. ② 변압기 철심, 발전기용 박철판 등의 재료로 많이 사용된 다.
  3. ③ 상온에서 연성 및 전성이 우수하고 용접성이 좋다.
  4. ④ 기계적 강도가 높아 기계재료로 많이 사용된다.
정답 확인

정답 ④

8번
다음 중 다른 벨트에 비하여 탄성과 마찰 계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?
  1. ① 가죽 벨트
  2. ② 고무 벨트
  3. ③ 섬유 벨트
  4. ④ 강철 벨트
정답 확인

정답 ④

9번
국제단위계 SI 단위를 옳게 표현한 것은?
  1. ① 가속도 : km/h
  2. ② 체적 : kl
  3. ③ 힘 : N/m2
  4. ④ 응력 : Pa
정답 확인

정답 ③

10번
한 변의 길이가 2cm인 정사각형 단면의 주철제 각봉에 4000N의 중량을 가진 물체를 올려놓았을 때 생기는 압축 응력(N/㎟)은?
  1. ① 10 N/㎟
  2. ② 20 N/㎟
  3. ③ 30 N/㎟
  4. ④ 40 N/㎟
정답 확인

정답 ①

11번
코일 스프링의 전체의 평균 지름이 30 mm, 소선의 지름이 3mm 라면 스프링 지수는?
  1. ① 0.1
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

12번
양 끝에 왼 나사 및 오른 나사가 있어서 막대나 로프 등을 조이는데 사용하는 기계요소는?
  1. ① 나비 너트
  2. ② 캡 너트
  3. ③ 아이 너트
  4. ④ 턴 버클
정답 확인

정답 ④

13번
축을 설계할 때 고려사항으로 가장 적합하지 않는 것은?
  1. ① 변형
  2. ② 축간 거리
  3. ③ 강도
  4. ④ 진동
정답 확인

정답 ②

14번

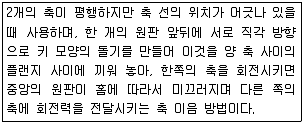

다음은 무엇에 대한 설명인가?
컴퓨터응용밀링기능사 2014년 2회 14번 문제 그림
  1. ① 셀러 커플링
  2. ② 유니버셜 커플링
  3. ③ 올덤 커플링
  4. ④ 마찰 클러치
정답 확인

정답 ③

15번
기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤 적으로 나타내는 선은?
  1. ① 쌍곡선
  2. ② 포물선
  3. ③ 인벌류트 곡선
  4. ④ 사이클로이드 곡선
정답 확인

정답 ④

16번
테이퍼 및 기울기의 표시방법에 관한 설명으로 틀린 것은?
  1. ① 테이퍼는 원칙적으로 중심선에 연하여 기입한다.
  2. ② 기울기는 원칙적으로 변에 연하여 기입한다.
  3. ③ 테이퍼 또는 기울기의 정도와 방향을 특별히 명확하게 나타낼 필요가 있을 경우에는 별도로 도시한다.
  4. ④ 경사면에서 지시선으로 끌어내어 테이퍼 및 기울기를 기 입해서는 안된다.
정답 확인

정답 ④

18번
기어를 제도할 때 피치원은 어느 선으로 표시하는가?
  1. ① 가는 1점 쇄선
  2. ② 가는 파선
  3. ③ 가는 2점 쇄선
  4. ④ 가는 실선
정답 확인

정답 ①

19번
스프링의 도시법에서 스프링의 종류 및 모양만을 간략도로 도시하는 경우에 스프링 재료의 중심선의 종류는?
  1. ① 가는 1점 쇄선
  2. ② 가는 2점 쇄선
  3. ③ 가는 실선
  4. ④ 굵은 실선
정답 확인

정답 ④

20번
그림에서 a는 표면 거칠기의 지시사항 중 어느 것에 해당하 는가?
컴퓨터응용밀링기능사 2014년 2회 20번 문제 그림
  1. ① 가공 방법
  2. ② 줄무늬 방향의 기호
  3. ③ 표면거칠기의 지시값
  4. ④ 표면 파상도
정답 확인

정답 ③

21번
끼워 맞춤에서 ø30 H7/p6 은 어떤 끼워 맞춤인가?
  1. ① 구멍 기준식 헐거운 끼워 맞춤
  2. ② 구멍 기준식 억지 끼워 맞춤
  3. ③ 축 기준식 헐거운 끼워 맞춤
  4. ④ 축 기준식 억지 끼워 맞춤
정답 확인

정답 ②

22번
그림과 같이 도시된 단면도의 명칭은?
컴퓨터응용밀링기능사 2014년 2회 22번 문제 그림
  1. ① 회전 도시 단면도
  2. ② 조함에 의한 단면도
  3. ③ 부분 단면도
  4. ④ 한쪽 단면도
정답 확인

정답 ①

23번
기하공차 중 자세공차의 종류로만 짝지어진 것은?
  1. ① 진직도 공차, 진원도 공차
  2. ② 평행도 공차, 경사도 공차
  3. ③ 원통도 공차, 대칭도 공차
  4. ④ 윤곽도 공차, 온 흔들림 공차
정답 확인

정답 ②

24번
기계제도에서 가는 실선이 사용되지 않는 것은?
  1. ① 외형선
  2. ② 치수선
  3. ③ 지시선
  4. ④ 치수 보조선
정답 확인

정답 ①

25번
그림과 같은 도면에서 A부의 치수는?
  1. ① 27
  2. ② 31
  3. ③ 33
  4. ④ 35
정답 확인

정답 ①

26번
크레이터(crater) 마모를 줄이기 위한 방법이 아닌 것은?
  1. ① 절삭공구 경사면 위의 압력을 감소시킨다.
  2. ② 절삭공구의 경사각을 작게 한다.
  3. ③ 절삭공구 경사면 위의 마찰계수를 감소시킨다.
  4. ④ 윤활성이 좋은 냉각제를 사용한다.
정답 확인

정답 ②

27번
단조품 및 주물품에 볼트 또는 너트를 고정할 때 접촉부가 안전되게 하기 위하여 구멍 주위를 평면으로 깍아 자리를 내는 작업은?
  1. ① 스폿 페이싱
  2. ② 태핑
  3. ③ 카운터 싱킹
  4. ④ 보링
정답 확인

정답 ①

28번
선반은 주축대, 심압대, 베드, 이송기구 및 왕복대 등으로 구성되어 있다. 에이프런(apron)은 어느 부분에 장치되어 있 는가?
  1. ① 왕복대
  2. ② 이송기구
  3. ③ 주축대
  4. ④ 심압대
정답 확인

정답 ①

29번
다음 중 정면 밀링 커터와 엔드밀을 사용하여 평면 가공, 홈 가공 등을 하는 작업에 가장 적합한 밀링 머신은?
  1. ① 공구 밀링 머신
  2. ② 특수 밀링 머신
  3. ③ 모방 밀링 머신
  4. ④ 수직 밀링 머신
정답 확인

정답 ④

30번
특정한 모양이나 같은 치수의 제품을 대량 생산하는데 적합 하도록 만든 공작기계로서 사용범위가 한정되어 있고, 다품 종 소량의 제품 생산에는 적합하지 않으며 조작이 쉽도록 만든 공작기계는?
  1. ① 표준 공작기계
  2. ② 만능 공작기계
  3. ③ 범용 공작기계
  4. ④ 전용 공작기계
정답 확인

정답 ④

31번
밀링 머신의 부속장치 중 주축의 회전운동을 직선왕복운동 으로 변화시키고, 바이트를 사용하여 가공물의 안지름에 키 (key)홈, 스플라인(spline), 세레이션(serration) 등을 가공하 는 장치는?
  1. ① 슬로팅 장치
  2. ② 밀링 바이스
  3. ③ 래크 절삭 장치
  4. ④ 분할대
정답 확인

정답 ①

32번
밀링 머신에서 홈이나 윤곽을 가공하는데 적합하며 원주면 과 단면에 날이 있는 형태의 공구는?
  1. ① 엔드밀
  2. ② 메탈 소
  3. ③ 홈 밀링 커터
  4. ④ 리머
정답 확인

정답 ①

33번
선반에서 ø45mm의 연강 재료를 노즈 반지름 0.6mm인 초 경합금 바이트로 절삭속도 120m/min, 이송을 0.06mm/rev 로 하여 다듬질 하고자 한다. 이때, 이론적인 표면 거칠기 값은?
  1. ① 0.62 μm
  2. ② 0.68 μm
  3. ③ 0.75 μm
  4. ④ 0.81 μm
정답 확인

정답 ③

34번
연삭 가공에서 공작물 1회전 마다의 이송은 숫돌의 폭이하 로 하여야 한다. 일반적으로 다듬질 연삭 시 이송속도는 대 략 몇 m/min정도로 하여야 하는가?
  1. ① 5 ~ 10
  2. ② 1 ~ 2
  3. ③ 0.2 ~ 0.4
  4. ④ 0.01 ~ 0.05
정답 확인

정답 ③

35번
액체 호닝(Liquid Honing)의 설명 중 잘못된 것은?
  1. ① 가공 시간이 짧다.
  2. ② 형상이 복잡한 일감에 대해서는 가공이 어렵다.
  3. ③ 일감 표면의 산화막이나 도료 등을 제거할 수 있다.
  4. ④ 공작물에 피로강도를 향상시킬 수 있다.
정답 확인

정답 ②

36번
다음 중 절삭공구 재료로 가장 적합하지 않은 것은?
  1. ① 탄소공구강
  2. ② 합금공구강
  3. ③ 연강
  4. ④ 세라믹
정답 확인

정답 ③

37번
바깥지름을 연삭하는 원통연삭기 중에서 연삭 숫돌을 숫돌 의 반지름 방향으로 이송하여 공작물을 연삭하는 방식으로 단이 있는 면, 테이퍼 형 등의 연삭에 적합한 형식은?
  1. ① 테이블 왕복형
  2. ② 숫돌대 왕복형
  3. ③ 플런지 컷형
  4. ④ 센터리스 연삭형
정답 확인

정답 ③

38번
나사의 유효지름을 측정하는 가장 정밀한 방법은?
  1. ① 삼침법
  2. ② 광학적인 방법
  3. ③ 센터 게이지의 의한 방법
  4. ④ 나사 마이크로미터에 의한 방법
정답 확인

정답 ①

39번
다음 중 자루와 날 부위가 별개로 되어 있는 리머는?
  1. ① 조정 리머
  2. ② 팽창 리머
  3. ③ 솔리드 리머
  4. ④ 셀 리머
정답 확인

정답 ④

40번
절삭유제에 대한 일반적인 설명으로 틀린 것은?
  1. ① 마찰감소, 절삭열 냉각, 가공표면의 거칠기를 향상시킨 다.
  2. ② 절삭유제에는 수용성과 불수용성 절삭유제 등이 있다.
  3. ③ 극압유는 절삭공구가 고온, 고압 상태에서 마찰을 받을 때 사용한다.
  4. ④ 올리브유, 면실유, 대두유 등의 식물성 기름은 고속 중 절삭에 적합하다.
정답 확인

정답 ④

41번
축 지름의 치수를 직접 측정할 수는 없으나 기계 부품이 허 용 공차 안에 들어 있는지를 검사하는데 가장 적합한 측정 기기는?
  1. ① 한계 게이지
  2. ② 버니어 캘리퍼스
  3. ③ 외경 마이크로미터
  4. ④ 사인바
정답 확인

정답 ①

42번
다음 중 선반 바이트의 앞면 절삭각(front cutting edge angle)에 대한 설명으로 옳은 것은?
  1. ① 주철인과 바이트의 중심선에 이루는 각
  2. ② 부절인과 바이트의 중심선에 직각에서 이루는 각
  3. ③ 부절인에서 바이트의 뒤쪽으로 이어지는 면과 수평에서 이루는 각
  4. ④ 부절인을 이루는 바이트 앞면의 바이트 수직선과 이루는 각
정답 확인

정답 ②

43번
CNC 선반 프로그렘에서 다음과 같은 블록을 올바르게 설명 한 것은?
컴퓨터응용밀링기능사 2014년 2회 43번 문제 그림
  1. ① 자동 원점 복귀 명령문이다.
  2. ② 제 2 원점 복귀 명령문이다.
  3. ③ 중간점을 경유하지 않고 곧바로 이동한다.
  4. ④ G28 에서는 X 또는 Z를 사용할 수 없다.
정답 확인

정답 ①

44번
다음 설명에 해당하는 CNC 기능은?
컴퓨터응용밀링기능사 2014년 2회 44번 문제 그림
  1. ① 준비 기능(G)
  2. ② 주축 기능(S)
  3. ③ 이송 기능(F)
  4. ④ 보조 기능(M)
정답 확인

정답 ③

45번
다음 중 CNC 공작기계의 제어에 사용되는 주소(address)가 기계의 보조 장치 ON/OFF 제어기능을 의미하는 것은?
  1. ① X
  2. ② M
  3. ③ P
  4. ④ U
정답 확인

정답 ②

46번
CNC 선반에서 가공 작업 중 바이트에 칩이 감겨버렸다. 다 음 중 칩의 제거 방법으로 가장 올바른 것은?
  1. ① 작업 수행 중 손으로 제거한다.
  2. ② 작업은 계속하며 칩 제거용 공구로 제거한다.
  3. ③ 가공시간 단축을 위하여 작업 완료 후 제거한다.
  4. ④ 이송 및 작업을 정지하고, 안전한 영역에서 제거한다.
정답 확인

정답 ④

47번
다음 중 밀링 작업에서 작업안전에 관한 사항으로 틀린 것 은?
  1. ① 눈의 높이에서 커터 날 끝의 절삭상태를 보면서 가공한 다.
  2. ② 정면커터로 절삭할 때는 칩이 비산하므로 칩 커버를 설 치한다.
  3. ③ 절삭공구나 공작물을 설치할 때는 전원을 끄거나 완전히 정지시키고 실시한다.
  4. ④ 테이블 위에 공구나 측정기를 올려놓지 않는다.
정답 확인

정답 ①

48번
다음 중 머시닝센터작업 시에 일시적으로 좌표를 "0"(Zero) 로 설정할 때 사용하는 좌표계는?
  1. ① 기계 좌표계
  2. ② 극좌표계
  3. ③ 상대 좌표계
  4. ④ 잔여 좌표계
정답 확인

정답 ③

49번
1500 rpm으로 회전하는 스핀들에서 3회전의 휴지(dwell)를 하려고 한다. 다음 중 정지 시간의 프로그램으로 옳은 것 은?
  1. ① G04 X0.1 ;
  2. ② G04 U0.12 ;
  3. ③ G04 P140 ;
  4. ④ G04 A0.18 ;
정답 확인

정답 ②

50번
다음 중 백래시(Backlash) 보정기능의 설명으로 옳은 것은?
  1. ① 축의 이동이 한 방향에서 반대 방향으로 이동할 때 발생 하는 편차 값을 보정하는 기능
  2. ② 볼 스크루의 부분적인 마모 현상으로 발생된 피치간의 편차 값을 보정하는 기능
  3. ③ 백보링 기능의 편차 량을 보정하는 기능
  4. ④ 한 방향 위치결정 기능의 편차 량을 보정하는 기능
정답 확인

정답 ①

51번
다음 중 CNC 프로그램에서 선택적 프로그램(program) 정지 를 나타내는 보조 기능은?
  1. ① M00
  2. ② M01
  3. ③ M02
  4. ④ M03
정답 확인

정답 ②

52번
다음 CNC 선반 프로그램에서 가공물의 지름이 10mm일 때 주축의 회전수는 몇 rpm 인가?
컴퓨터응용밀링기능사 2014년 2회 52번 문제 그림
  1. ① 120
  2. ② 955
  3. ③ 2000
  4. ④ 3820
정답 확인

정답 ③

53번
다음 중 CNC 공작기계 제어방식의 종류가 아닌 것은?
  1. ① 직선 절삭 제어
  2. ② 위치 결정 제어
  3. ③ 원점 절삭 제어
  4. ④ 윤곽 절삭 제어
정답 확인

정답 ③

54번
다음 중 나사의 피치가 2mm인 2줄 나사를 가공할 때 나사 의 리드 값으로 옳은 것은?
  1. ① 2 mm
  2. ② 4 mm
  3. ③ 6 mm
  4. ④ 8 mm
정답 확인

정답 ②

55번
다음 중 CNC 공작기계에서 정보가 흐르는 과정을 가장 올 바르게 나열한 것은?
  1. ① 도면 → CNC 프로그램 → 정보처리 회로 → 기계 본체 → 서보기구 구동 → 가공물
  2. ② 도면 → CNC 프로그램 → 정보처리 회로 → 서보기구 구동 → 기계 본체 → 가공물
  3. ③ 도면 → 정보처리 회로 → CNC 프로그램 → 서보기구 구동 → 기계 본체 → 가공물
  4. ④ 도면 → CNC 프로그램 → 서보기구 구동 → 정보처리 회로 → 기계 본체 → 가공물
정답 확인

정답 ②

56번
다음 중 원호 보간에 관한 설명으로 틀린 것은?
  1. ① 시계 방향의 원호지령은 G02 이다.
  2. ② 반시계 방향의 원호지령은 G03 이다.
  3. ③ 절대 혹은 증분지령 모두 사용할 수 있다.
  4. ④ 원호의 크기는 R 값으로만 지령해야 한다.
정답 확인

정답 ④

57번
다음 머시닝센터 프로그램에서 G98의 의미로 옳은 것은?
컴퓨터응용밀링기능사 2014년 2회 57번 문제 그림
  1. ① 보조프로그램 호출
  2. ② 1회 절입량
  3. ③ R점 복귀
  4. ④ 초기점 복귀
정답 확인

정답 ④

58번
CAD/CAM용 하드웨어 구성요소 중 중앙처리장치(CPU)의 구성요소에 해당하는 것은?
  1. ① 출력장치
  2. ② 변환장치
  3. ③ 입력장치
  4. ④ 제어장치
정답 확인

정답 ④

59번
머시닝센터의 NC 프로그램에서 T02를 기준 공구로 하여 T06 공구를 길이 보정하려고 한다. G43 코드를 이용할 경 우 T06 공구의 길이 보정량으로 옳은 것은?
컴퓨터응용밀링기능사 2014년 2회 59번 문제 그림
  1. ① 11
  2. ② -11
  3. ③ 80
  4. ④ -80
정답 확인

정답 ①

60번
CNC 선반의 복잡형 고정 사이클 중에서 외경정삭용 사이클 에 해당하는 것은?
  1. ① G70
  2. ② G71
  3. ③ G72
  4. ④ G73 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
