컴퓨터응용밀링기능사 2015년 3회 기출문제

2015-07-19 시행 · 59문항

이 회차 문제 풀기 →

1번

다음 금속 중에서 용융점이 가장 낮은 것은?

① 백금
② 코발트
③ 니켈
④ 주석

정답 확인

정답 ④

2번

다음 중 정지상태의 냉각수 냉각속도를 1로 했을 때, 냉각속 도가 가장 빠른 것은?

① 물
② 공기
③ 기름
④ 소금물

정답 확인

정답 ④

3번

FRP로 불리며 항공기, 선박, 자동차 등에 쓰이는 복합재료 는?

① 옵티컬 화이버
② 세라믹
③ 섬유강화 플라스틱
④ 초전도체

정답 확인

정답 ③

4번

7 : 3 황동에 대한 설명으로 옳은 것은?

① 구리 70%, 주석 30%의 합금이다.
② 구리 70%, 아연 30%의 합금이다.
③ 구리 70%, 니켈 30%의 합금이다.
④ 구리 70%, 규소 30%의 합금이다.

정답 확인

정답 ②

5번

다음 중 퀴리점(curie point)에 대한 설명으로 옳은 것은?

① 결정격자가 변하는 점
② 입방격자가 변하는 점
③ 자기변태가 일어나는 온도
④ 동소변태가 일어나는 온도

정답 확인

정답 ③

6번

강력한 흑연화 촉진 원소로서 탄소량을 증가시키는 것과 같 은 효과를 가지며 주철의 응고 수축을 적게 하는 원소는?

① Si
② Mn
③ P
④ S

정답 확인

정답 ①

7번

주철의 일반적 설명으로 틀린 것은?

① 강에 비하여 취성이 작고 강도가 비교적 높다.
② 주철은 파면상으로 분류하면 회주철, 백주철, 반주철로 구 분할 수 있다.
③ 주철 중 탄소의 흑연화를 위해서는 탄소량 및 규소의 함 량이 중요하다.
④ 고온에서 소성변형이 곤란하나 주조성이 우수하여 복잡한 형상을 쉽게 생산할 수 있다.

정답 확인

정답 ①

8번

나사에 관한 설명으로 틀린 것은?

① 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
② 미터계 사다리꼴 나사산의 각도는 30°이다.
③ 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
④ 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.

정답 확인

정답 ①

9번

너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?

① 원형 너트
② 플랜지 너트
③ 홈붙이 너트
④ 슬리브 너트

정답 확인

정답 ③

10번

저널 베어링에서 저널의 지름이 30㎜, 길이가 40㎜, 베어링 의 하중이 2400N 일 때, 베어링의 압력은 몇 MPa인가?

① 1
② 2
③ 3
④ 4

정답 확인

정답 ②

11번

한 변의 길이가 30㎜인 정사각형 단면의 강재에 4500N 의 압축하중이 작용할 때 강제의 내부에 발생하는 압축응력은 몇 N/㎟인가?

① 2
② 4
③ 5
④ 10

정답 확인

정답 ③

12번

42500 ㎏f·㎜의 굽힘 모멘트가 작용하는 연장 축 지름은 약 몇 ㎜인가?(단, 허용 굽힘 응력은 5㎏f/㎟ 이다.)

① 21
② 36
③ 44
④ 92

정답 확인

정답 ③

13번

두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?

① 베벨기어
② 웜기어
③ 베벨헬리컬기어
④ 하이포이드기어

정답 확인

정답 ④

14번

원형나사 또는 둥근나사라고도 하며, 나사산의 각(ɑ)은 30° 로 산마루와 골이 둥근 나사는?

① 톱니나사
② 너클나사
③ 볼나사
④ 세트 스크류

정답 확인

정답 ②

15번

다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록 으로 누르게 한 것은?

① 밴드 브레이크
② 원판 브레이크
③ 블록 브레이크
④ 원추 브레이크

정답 확인

정답 ③

16번

표면의 줄무늬 방향의 기호 중 “R” 의 설명으로 맞는 것은?

① 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림 의 투상면에 직각
② 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림 의 투상면에 평행
③ 가공에 의한 커터의 줄무늬 방향이 여러 방향으로 교차 또는 무방향
④ 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 면의 중심에 대하여 대략 레이디얼 모양

정답 확인

정답 ④

17번

베어링의 상세한 간략 도시방법 중 다음과 같은 기호가 적 용되는 베어링은?

① 단열 앵귤러 콘택트 분리형 볼 베어링
② 단열 깊은 홈 볼 베어링 또는 단열 원통 롤러 베어링
③ 복렬 깊은 홈 볼 베어링 또는 복렬 원통 롤러 베어링
④ 복렬 자동조심 볼 베어링 또는 복렬 구형 롤러 베어링

정답 확인

정답 ④

18번

투상선이 평행하게 물체를 지나 투상면에 수직으로 닿고 투 상된 물체가 투상면에 나란하기 때문에 어떤 물체의 형상도 정확하게 표현할 수 있는 투상도는?/

① 사 투상도
② 등각 투상도
③ 정 투상도
④ 부등각 투상도

정답 확인

정답 ③

19번

구멍 치수가 이고, 축 치수가 일 때, 최대 틈새는?

① 0
② 0.004
③ 0.005
④ 0.009

정답 확인

정답 ④

20번

완전 나사부와 불완전 나사부의 경계를 나타내는 선은?

① 가는 실선
② 굵은 실선
③ 가는 1점 쇄선
④ 굵은 1점 쇄선

정답 확인

정답 ②

21번

기계제도 도면에서 치수 앞에 표시하여 치수의 의미를 정확 하게 나타내는데 사용하는 기호가 아닌 것은?

① t
② C
③ □
④ ◇

정답 확인

정답 ④

23번

다음 그림에 대한 설명으로 옳은 것은?

① 지시한 면의 진직도가 임의의 100㎜ 길이에 대해서 0.1 ㎜ 만큼 떨어진 2개의 평행면 사이에 있어야 한다.
② 지시한 면의 진직도가 임의의 구분 구간 길이에 대해서 0.1㎜ 만큼 떨어진 2개의 평행 직선 사이에 있어야 한 다.
③ 지시한 원통면의 진직도가 임의의 모선 위에서 임의의 구분 구간 길이에 대해서 0.1㎜ 만큼 떨어진 2개의 평행 면 사이에 있어야 한다.
④ 지시한 원통면의 진직도가 임의의 모선 위에서 임의로 선택한 100㎜ 길이에 대해, 축선을 포함한 평면내에 있 어 0.1㎜ 만큼 떨어진 2개의 평행한 직선 사이에 있어야 한다.

정답 확인

정답 ④

24번

다음 기하공차에 대해 설명으로 틀린 것은?

① A : 경사도 공차
② B : 공차값
③ C : 직각도 공차
④ D : 데이텀을 지시하는 문자기호

정답 확인

정답 ③

25번

도형의 한정된 특정부분을 다른 부분과 구별하기 위해 사용 하는 선으로 단면도의 절단된 면을 표시하는 선을 무엇이라 고 하는가?

① 가상선
② 파단선
③ 해칭선
④ 절단선

정답 확인

정답 ③

26번

센터나 척 등을 사용하지 않고, 가늘고 긴 가공물의 연삭에 적합한 연삭기는?

① 평면 연삭기
② 센터리스 연삭기
③ 만능공구 연삭기
④ 원통 연삭기

정답 확인

정답 ②

27번

구성 인선의 방지책으로 틀린 것은?

① 절삭 깊이를 적게 한다.
② 공구의 경사각을 크게 한다.
③ 윤활성이 좋은 절삭유를 사용한다.
④ 절삭 속도를 작게 한다.

정답 확인

정답 ④

28번

일반적으로 마찰면의 넓은 부분 또는 시동되는 횟수가 많을 때, 저속 및 중속 축의 급유에 이용되는 방식은?

① 오일링 급유법
② 강제 급유법
③ 적하 급유법
④ 패드 급유법

정답 확인

정답 ③

29번

연삭숫돌의 결합도는 숫돌입자의 결합상태를 나타내는데, 결합도 P, Q, R, S와 관련이 있는 것은?

① 연한 것
② 매우 연한 것
③ 단단한 것
④ 매우 단단한 것

정답 확인

정답 ③

30번

구멍의 내면을 암나사로 가공하는 작업은?/

① 리밍
② 널링
③ 탭핑
④ 스폿 페이싱

정답 확인

정답 ③

31번

표면 거칠기가 가장 좋은 가공은?

① 밀링
② 줄 다듬질
③ 래핑
④ 선삭

정답 확인

정답 ③

32번

선반의 부속장치가 아닌 것은?

① 방진구
② 면판
③ 분할대
④ 돌림판

정답 확인

정답 ③

33번

연마제를 가공액과 혼합하여 압축공기와 함께 분사하여 가 공하는 것은?/

① 래핑
② 슈퍼 피니싱
③ 액체 호닝
④ 배럴 가공

정답 확인

정답 ③

34번

지름이 40㎜인 연강을 주축 회전수가 500rpm인 선반으로 절삭할 때, 절삭속도는 약 몇 m/min 인가?

① 12.5
② 20.0
③ 31.4
④ 62.8

정답 확인

정답 ④

35번

각도 측정용 게이지가 아닌 것은?

① 옵티컬 플랫
② 사인바
③ 콤비네이션 세트
④ 오토 콜리메이터

정답 확인

정답 ①

36번

선반작업에서 테이퍼 부분의 길이가 짧고 경사각이 큰 일감 의 테이퍼 가공에 사용되는 방법은?/

① 심압대 편위에 의한 방법
② 복식 공구대에 의한 방법
③ 체이싱 다이얼에 의한 방법
④ 방진구에 의한 방법

정답 확인

정답 ②

37번

공구 마멸의 형태에서 윗면 경사각과 가장 밀접한 관계를 가지고 있는 것은?

① 플랭크 마멸(flank wear)
② 크레이터 마멸(crater wear)
③ 치핑(chipping)
④ 생크 마멸(shank wear)

정답 확인

정답 ②

38번

밀링머신에서 하지 않는 가공은?

① 홈 가공
② 평면 가공
③ 널링 가공
④ 각도 가공

정답 확인

정답 ③

39번

범용 선반에서 새들과 에이프런으로 구성되어 있는 부분은?

① 주축대
② 심압대
③ 왕복대
④ 베드

정답 확인

정답 ③

40번

일반적으로 고속 가공기의 주축에 사용하는 베어링으로 적 합하지 않은 것은?

① 마그네틱 베어링
② 에어 베어링
③ 니들 롤러 베어링
④ 세라믹 볼 베어링

정답 확인

정답 ③

41번

선반작업에서 지름이 작은 공작물을 고정하기에 가장 용이 한 척은?

① 콜릿 척
② 마그네틱 척
③ 연동 척
④ 압축공기 척

정답 확인

정답 ①

42번

사인바를 사용할 때 각도가 몇도 이상이 되면 오차가 커지 는가?

① 30°
② 35°
③ 40°
④ 45°

정답 확인

정답 ④

43번

다음 중 CNC 공작기계를 사용하기 전에 매일 점검해야 할 내용과 가장 거리가 먼 것은?

① 외관 점검
② 유량 및 공기압력 점검
③ 기계의 수평상태 점검
④ 기계 각 부의 작동상태 점검

정답 확인

정답 ③

44번

CNC 선반의 지령 중 어드레스 F가 분당 이송(㎜/min)으로 옳은 코드는?

① G32_ F_ ;
② G98_ F_ ;
③ G76_ F_ ;
④ G92_ F_ ;

정답 확인

정답 ②

45번

머시닝센터의 공구가 일정한 번호를 가지고 매거진에 격납 되어 있어서 임의대로 필요한 공구의 번호만 지정하면 원하 는 공구가 선택되는 방식을 무슨 방식이라고 하는가?

① 랜덤방식
② 시퀀스 방식
③ 단순방식
④ 조합방식

정답 확인

정답 ①

46번

다음 중 가공하여야 할 부분의 길이가 짧고 직경이 큰 외경 의 단면을 가공할 때 사용되는 복합 반복 사이클 기능으로 가장 적당한 것은?

① G71
② G72
③ G73
④ G75

정답 확인

정답 ②

47번

머시닝센터에 X축과 평행하게 놓여 있으며 회전하는 축을 무엇이라고 하는가?

① U축
② A축
③ B축
④ P축

정답 확인

정답 ②

48번

CNC 선반에서 지령값 X58.0으로 프로그램하여 외경을 가 공한 후 측정한 결과 ∅57.96㎜ 이었다. 기존의 X축 보정값 이 0.005라 하면 보정값을 얼마로 수정해야 하는가?

① 0.075
② 0.065
③ 0.055
④ 0.045

정답 확인

정답 ④

49번

다음 중 밀링 가공을 할 때의 유의사항으로 틀린 것은?

① 기계를 사용하기 전에 구동 부분의 윤활 상태를 점검한 다.
② 측정기 및 공구를 작업자가 쉽게 찾을 수 있도록 밀링 머신 테이블 위에 올려놓아야 한다.
③ 밀링 칩은 예리하므로 직접 손을 대지 말고 청소용 솔 등으로 제거한다.
④ 정면커터로 가공할 때는 칩이 작업자의 반대쪽으로 날아 가도록 공작물을 이송한다.

정답 확인

정답 ②

50번

CNC 프로그램에서 피치가 1.5인 2줄 나사를 가공하려면 회 전당 이송속도를 얼마로 명령하여야 하는가?

① F0.15
② F0.3
③ F1.5
④ F3.0

정답 확인

정답 ④

51번

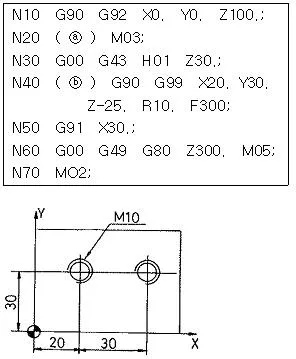

그림과 같이 M10×1.5 탭 가공을 위한 프로그램을 완성시키 고자 한다. ( ) 안에 들어갈 내용으로 옳은 것은?

① ⓐ S200, ⓑ G84
② ⓐ S300, ⓑ G88
③ ⓐ S400, ⓑ G84
④ ⓐ S600, ⓑ G88

정답 확인

정답 ①

52번

CNC 선반의 프로그래밍에서 Dwell 기능에 대한 설명으로 틀린 것은?

① 홈 가공시 회전당 이송에 의한 단차량이 없는 진원가공 을 할 때 지령한다.
② 홈 가공이나 드릴가공 등에서 간헐이송에 의해 칩을 절 단할 때 사용한다.
③ 자동원점복귀를 하기 위한 프로그램 정지 기능이다.
④ 주소는 기종에 따라 U, X, P를 사용한다.

정답 확인

정답 ③

53번

서보기구의 제어방식에서 폐쇄회로 방식의 속도 검출 및 위 치 검출에 대하여 올바르게 설명한 것은?

① 속도검출 및 위치검출을 모두 서보모터에서 한다.
② 속도검출 및 위치검출을 모두 테이블에서 한다.
③ 속도검출은 서보모터에서 위치검출은 테이블에서 한다.
④ 속도검출은 테이블에서 위치검출은 서보모터에서 한다.

정답 확인

정답 ③

54번

다음 중 CNC 공작기계의 구성요소가 아닌 것은?

① 서보기구
② 펜 플로터
③ 제어용 컴퓨터
④ 위치, 속도 검출기구

정답 확인

정답 ②

55번

다음 중 기계원점(reference point)에 관한 설명으로 틀린 것은?

① 기계원점은 기계상에 고정된 임의의 지점으로 프로그램 및 기계를 조작할 때 기준이 되는 위치이다.
② 모드 스위치를 자동 또는 반자동에 위치시키고 G28을 이용하여 각 축을 자동으로 기계 원점까지 복귀시킬 수 있다.
③ 수동원점 복귀를 할 때는 속도조절스위치를 최고속도에 위치시키고 조그(jog)버튼을 이용하여 기계원점으로 복귀 시킨다.
④ CNC 선반에서 전원을 켰을 때에는 기계원점 복귀를 가 장 먼저 실행하는 것이 좋다.

정답 확인

정답 ③

56번

다음 중 CAD/CAM시스템의 출력장치에 해당하는 것은?

① 모니터
② 키보드
③ 마우스
④ 스캐너

정답 확인

정답 ①

57번

다음 중 CNC 공작기계로 가공할 때의 안전사항으로 틀린 것은?

① 기계 가공하기 전에 일상 점검에 유의하고 윤활유 양이 적으면 보충한다.
② 일감의 재질과 공구의 재질과 종류에 따라 회전수와 절 삭속도를 결정하여 프로그램을 작성한다.
③ 절삭 공구, 바이스 및 공작물은 정확하게 고정하고 확인 한다.
④ 절삭 중 가공 상태를 확인하기 위해 앞쪽에 있는 문을 열고 작업을 한다.

정답 확인

정답 ④

58번

CNC 선반에서 주속 일정제어의 기능이 있는 경우 주축 최 고 속도를 설정하는 방법으로 옳은 것은?

① G50 S2000;
② G30 S2000;
③ G28 S2000;
④ G90 S2000;

정답 확인

정답 ①

59번

CNC 프로그래밍에서 시계방향 원호 보간지령을 하고자 할 때의 준비기능은?

① G01
② G02
③ G03
④ G04

정답 확인

정답 ②

60번

CNC 프로그램에서 보조 기능 중 주축의 정회전을 의미하는 것은?

① M00
② M01
③ M02
④ M03 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
