컴퓨터응용밀링기능사 2013년 3회 기출문제

2013-07-21 시행 · 58문항

이 회차 문제 풀기 →
1번
18-8형 스테인리스강의 주성분은?
  1. ① Cr 18% - Ni 8%
  2. ② Ni 18% - Cr 8%
  3. ③ Cr 18% - Ti 8%
  4. ④ Ti 18% - Ni 8%
정답 확인

정답 ①

2번
다음중 연삭재 또는 연마제로 사용되는 천연 소재는?
  1. ① 알런덤
  2. ② 카보런덤
  3. ③ 에머리
  4. ④ 탄화붕소
정답 확인

정답 ③

3번
탄소강의 성질에 관한 설명으로 옳지 않은 것은?
  1. ① 탄소량이 많아지면 인성과 충격치는 감소한다.
  2. ② 탄소량이 증가할수록 내식성은 증가한다.
  3. ③ 탄소강의 비중은 탄소량의 증가에 따라 감소한다.
  4. ④ 비열, 항자력은 탄소량의 증가에 따라 증가한다.
정답 확인

정답 ②

4번
보통 주철에 Ni, Cr, Mo, Cu, Mg 등의 합금원소나 Si, Mn, P 등을 특히 다량 첨가하여 보통 주철에서 얻을 수 없는 훌 륭한 기계적인 성질과 내식, 마멸성, 내열성 등의 특성을 갖 도록 한 것은?
  1. ① 합금 주철
  2. ② 칠드 주철
  3. ③ 가단 주철
  4. ④ 미하나이트 주철
정답 확인

정답 ①

5번
특수청동 중 시효 경과 처리 후의 강도가 981 MPa 이상으로 특수강에 견줄만하며, 뜨임 경화 시효성이 뚜렷하여 베어링, 고급 스프링, 전기 접점, 전극 등에 사용되는 것은?
  1. ① 알루미늄 청동
  2. ② 베릴륨 청동
  3. ③ 아암즈 청동
  4. ④ 코슨 합금
정답 확인

정답 ②

6번
청동합금에서 탈산제로 인동을 첨가하여 제조하여 강도, 탄성 률, 내마모성을 향상시킨 합금 주물로 기어, 베어링 유압실린 더 등에 이용되는 것은?
  1. ① 규소청동 주물
  2. ② 납청동 주물
  3. ③ 인청동 주물
  4. ④ 알루미늄 청동 주물
정답 확인

정답 ③

7번
6:4 황동에 주석을 0.75 ~ 1% 정도 첨가하여 판, 봉 등으로 가공되어 용접봉, 파이프 선박용 기계에 주로 사용되는 것은?
  1. ① 애드미럴티 황동
  2. ② 네이벌 황동
  3. ③ 델타 메탈
  4. ④ 듀라나 메탈
정답 확인

정답 ②

8번
나사산의 각도가 미터계에서 30°, 인치계에서 29°로서 애크미 나사라고도 하는 것은?
  1. ① 사각 나사
  2. ② 사다리꼴 나사
  3. ③ 톱니 나사
  4. ④ 너클 나사
정답 확인

정답 ②

9번
축과 보스의 양쪽에 모두 키 홈을 파기 어려울 때 사용되며, 편심되지 않고 축의 어느 위치에나 설치할 수 있는 것은?
  1. ① 평 키
  2. ② 원뿔 키
  3. ③ 반달 키
  4. ④ 새들 키
정답 확인

정답 ②

10번
다음 그림과 같이 접속된 스프링에 하중(W)이 60N 이 작용 할 때 처짐량(δ)은 몇 mm인가?(단, 스프링상수 K1 = k2 = 2N/mm 이다.)
  1. ① 15
  2. ② 20
  3. ③ 25
  4. ④ 30
정답 확인

정답 ①

11번
하중이 축선에 직각으로 작용하는 곳에 사용하는 베어링은?
  1. ① 레이디얼 베어링
  2. ② 피벗 베어링
  3. ③ 컬러 베어링
  4. ④ 스러스트 베어링
정답 확인

정답 ①

12번
시간이 변함에 따라 크기와 방향이 변하지 않는 하중은?
  1. ① 정하중
  2. ② 반복하중
  3. ③ 교번하중
  4. ④ 충격하중
정답 확인

정답 ①

13번
원통 커플링의 종류에 속하지 않는 것은?
  1. ① 반중첩 커플링
  2. ② 머프 커플링
  3. ③ 셀러 커플링
  4. ④ 플랜지 커플링
정답 확인

정답 ④

14번
나사에서 리드(lead)란?
  1. ① 나사가 1회전했을 때 축 방향으로 이동한 거리
  2. ② 나사가 1회전했을 때 나사산상의 1점이 이동한 원주거리
  3. ③ 암나사가 2회전 했을 때 축 방향으로 이동한 거리
  4. ④ 나사가 1회전했을 때 나사산상의 1점이 이동한 원주각
정답 확인

정답 ①

15번
모듈(M)이 5, 잇수가 각 30개, 50개의 한 쌍의 스퍼기어가 있다. 중심거리는?
  1. ① 150 mm
  2. ② 200 mm
  3. ③ 250 mm
  4. ④ 300 mm
정답 확인

정답 ②

16번
기계제도에서 굵은 1점 쇄선이 사용되는 용도에 해당하는 것은?
  1. ① 숨은선
  2. ② 파단선
  3. ③ 특수 지정선
  4. ④ 무게 중심선
정답 확인

정답 ③

17번
기어를 도시하는데 있어서 선의 사용방법으로 맞는 것은?
  1. ① 잇봉우리원은 가는 실선으로 표시한다.
  2. ② 피치원은 가는 2점 쇄선으로 표시한다.
  3. ③ 이골원은 가는 1점 쇄선으로 표시한다.
  4. ④ 잇줄방향은 보통 3개의 가는 실선으로 표시한다.
정답 확인

정답 ④

18번
다음 그림이 나타내는 공유합 기호는 무엇인가?
컴퓨터응용밀링기능사 2013년 3회 18번 문제 그림
  1. ① 체크 밸브
  2. ② 릴리프 밸브
  3. ③ 무부하 밸브
  4. ④ 감압 밸브
정답 확인

정답 ②

20번
기계제도에서 사용하는 치수 공차 및 끼워 맞춤과 관련한 용어 설명으로 틀린 것은?
  1. ① 실 치수 : 형체의 실측 치수
  2. ② 기준 치수 : 위 치수 허용차 및 아래 치수 허용차를 적 용하는데 따라 허용한계치수가 주어지는 기준이 되는 치 수
  3. ③ 최소 허용 치수 : 형체에 허용되는 최소 치수
  4. ④ 공차 등급 : 기본공차의 산출에 사용하는 기준치수의 함 수로 나타낸 단위
정답 확인

정답 ④

21번
치수를 표현하는 기호 중 치수와 병용되어 특수한 의미를 나타내는 기소를 적용할 때가 있다. 이기호에 해당하지 않 는 것은?
  1. ① Sø7
  2. ② C3
  3. ③ ∠5
  4. ④ SR15
정답 확인

정답 ③

23번
다음 기하공차를 나타내는데 있어서 데이텀이 반드시 필요 한 것은?
  1. ① 원통도
  2. ② 평행도
  3. ③ 진직도
  4. ④ 진원도
정답 확인

정답 ②

24번
다음이 도시된 단면도의 명칭은?
  1. ① 전단면도
  2. ② 한쪽 단면도
  3. ③ 부분 단면도
  4. ④ 회전도시 단면도
정답 확인

정답 ④

25번

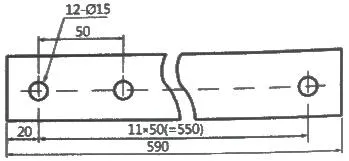

아래 도시된 내용은 리벳 작업을 위한 도면이다. 바르게 설 명한 것은?
컴퓨터응용밀링기능사 2013년 3회 25번 문제 그림
  1. ① 양끝 20mm 띄워서, 50mm의 피치로 지름 15mm의 구 멍을 12개 뚫은다.
  2. ② 양끝 20mm 띄워서, 50mm의 피치로 지름 12mm의 구 멍을 15개 뚫은다.
  3. ③ 양끝 20mm 띄워서, 12mm의 피치로 지름 15mm의 구 멍을 50개 뚫은다.
  4. ④ 양끝 20mm 띄워서, 15mm의 피치로 지름 50mm의 구 멍을 12개 뚫은다.
정답 확인

정답 ①

26번
기어를 가공하는 방법으로 적당하지 않는 것은?
  1. ① 형판에 의한 방법
  2. ② 연동척에 의한 방법
  3. ③ 총형 커터에 의한 방법
  4. ④ 창성법에 의한 방법
정답 확인

정답 ②

27번
보통 버니어캘리퍼스로 측정할 수 없는 것은?
  1. ① 외측 측정
  2. ② 나사 유효경 측정
  3. ③ 좁은 폭 측정
  4. ④ 내측 측정
정답 확인

정답 ②

28번
지름 100mm, 길이 300mm인 연강봉을 선반에서 가공할 때 이송을 0.2mm/rev, 절삭속도를 157m/min으로 하면 1회 가 공하는데 걸리는 시간은?
  1. ① 3분
  2. ② 4분
  3. ③ 5분
  4. ④ 6분
정답 확인

정답 ①

29번
수직 밀링 머신에서 기둥의 슬라이드면을 따라 상하로 이송 하는 밀링 장치는?
  1. ① 니(Knee)
  2. ② 새들(saddle)
  3. ③ 테이블(table)
  4. ④ 오버 암(over arm)
정답 확인

정답 ①

30번
절삭공구를 계속 사용하였을 때 나타나는 현상이 아닌 것 은?
  1. ① 절삭성이 저하된다.
  2. ② 가공치수의 정밀도가 떨어진다.
  3. ③ 표면거칠기가 나빠진다.
  4. ④ 소요 절삭동력이 감소한다.
정답 확인

정답 ④

31번
각도 측정기에 해당하지 않는 것은?
  1. ① 사인바
  2. ② 각도 게이지
  3. ③ 서피스 게이지
  4. ④ 콤비네이션 세트
정답 확인

정답 ③

32번
수평 밀링머신의 플레인 커터 작업에서 상향 절삭에 대한 특징으로 맞는 것은?
  1. ① 날 자리 간격이 짧고, 가공면이 깨끗하다.
  2. ② 기계에 무리를 주지만 공작물 고정이 쉽다.
  3. ③ 가공할 면을 잘 볼 수 있어 시야 확보가 좋다.
  4. ④ 커터의 절삭방향과 공작물의 이송방향이 서로 반대로 백 래시가 없어진다.
정답 확인

정답 ④

33번
선반에서 다음 설명에 해당하는 부분은?
컴퓨터응용밀링기능사 2013년 3회 33번 문제 그림
  1. ① 심압대
  2. ② 주축대
  3. ③ 베드
  4. ④ 왕복대
정답 확인

정답 ①

34번
밀링 머신에서 공구의 떨림 현상을 발생하게 하는 요소와 가장 관련이 없는 것은?
  1. ① 가공의 절삭조건
  2. ② 밀링 커터의 정밀도
  3. ③ 공작물의 고정 방법
  4. ④ 밀링 머신의 크기
정답 확인

정답 ④

35번
드릴링, 보링, 리밍 등 1차 가공한 것을 더욱 정밀하게 연삭 가공하는 것으로 구멍의 진원도, 진직도 및 표면 거칠기 등 을 향상시키기 위한 가공방법은?
  1. ① 래핑
  2. ② 수퍼피니싱
  3. ③ 호닝
  4. ④ 방전가공
정답 확인

정답 ③

36번
무겁고 회전시키기가 곤란하거나 중량이 커서 편심으로 가 공될 우려가 있는 제품의 구멍을 2차 가공하여야 할 때 적 합한 공작기계는?
  1. ① 보링머신
  2. ② 플레이너
  3. ③ 셰이퍼
  4. ④ 호빙머신
정답 확인

정답 ①

37번
다음 중 구멍이 있는 공작물을 조정하여 동심으로 가공할 때 사용되는 선반용 부속장치는?
  1. ① 맨드릴
  2. ② 단동척
  3. ③ 방진구
  4. ④ 심압대
정답 확인

정답 ①

38번
가공물의 표면 거칠기를 나쁘게 하고 공구의 수명을 단축시 키며 진동 등의 원인이 되는 구성인선 발생을 억제할 수 있 는 것은?
  1. ① 절삭 깊이를 크게 한다.
  2. ② 윤활성이 좋은 절삭유제를 사용한다.
  3. ③ 절삭 속도를 작게 한다.
  4. ④ 공구의 윗면 경사각을 작게 한다.
정답 확인

정답 ②

39번
센터리스(centerless) 연삭기에는 이송 장치가 따로 없다. 무엇이 이송을 대신해 주는가?
  1. ① 연삭 숫돌
  2. ② 공작물 지지대
  3. ③ 공작물
  4. ④ 조정 숫돌
정답 확인

정답 ④

40번
일반적으로 유동형 칩이 발생하는 조건으로 틀린 것은?
  1. ① 절삭 깊이가 적을 때
  2. ② 절삭 속도가 빠를 때
  3. ③ 메진 재료를 저속으로 절삭할 때
  4. ④ 공구의 윗면 경사각이 클때
정답 확인

정답 ③

41번
연삭작업에서 로딩(눈메움)이 일어나는 경우로 적합하지 않 은 것은?
  1. ① 드레싱 한 연삭숫돌을 사용할 경우
  2. ② 연성이 큰 재료를 연삭할 경우
  3. ③ 결합도가 너무 단단하여 자생작용이 어려운 경우
  4. ④ 조직이 지나치게 치밀한 경우
정답 확인

정답 ①

42번
환봉 또는 관 왼경 등의 원통 외면에 수나사를 내는 공구 는?
  1. ① 탭
  2. ② 드릴
  3. ③ 리머
  4. ④ 다이스
정답 확인

정답 ④

43번
A점에서 B점으로 그림과 같이 원호 가공하는 프로그램으로 맞는 것은?
컴퓨터응용밀링기능사 2013년 3회 43번 문제 그림
  1. ① G90 G02 X70.0 Y30.0 R30. ;
  2. ② G90 G03 X70.0 Y30.0 R30. ;
  3. ③ G91 G02 X70.0 Y30.0 R30. ;
  4. ④ G91 G03 X70.0 Y30.0 R30. ;
정답 확인

정답 ①

44번
머시닝센터의 절대 좌표를 나타낸 화면이다. 공구의 현재위 치가 다음과 같이 표시될 수 있도록 반자동(MDI)모드에서 공작물의 좌표계의 원점을 설정하고자 할 때 입력할 내용으 로 적당한 것은?
컴퓨터응용밀링기능사 2013년 3회 44번 문제 그림
  1. ① G89 X0. Y0. Z10. ;
  2. ② G90 X0. Y0. Z10. ;
  3. ③ G91 X0. Y0. Z10. ;
  4. ④ G92 G90 X0. Y0. Z10.
정답 확인

정답 ④

45번
CNC 선반에서 단면이나 테이퍼 가공시 절삭속도를 일정하 게 유지시키고자 할 대 사용되는 준비기능은?
  1. ① G94
  2. ② G96
  3. ③ G97
  4. ④ G98
정답 확인

정답 ②

46번
CNC 선반에서 공구기능 T0503에서 "03"이 뜻하는 것은?
  1. ① 공구 보정번호
  2. ② 공구 번호
  3. ③ 공구 수
  4. ④ 공구 보정량
정답 확인

정답 ①

47번
CNC 공작기계의 일상 점검 중 매일 점검사항이 아닌 것은?
  1. ① 작동점검
  2. ② 게이지 압력점검
  3. ③ 기계의 정도검사
  4. ④ 유량 점검
정답 확인

정답 ③

48번
일감을 측정하거나 정확한 거리의 이동 또는 공구보정할 때 사용하며 현 위치가 좌표계의 원점이 되고 필요에 따라 그 위치를 기준점으로 지정할 수 있는 좌표계는?
  1. ① 상대 좌표계
  2. ② 기계 좌표계
  3. ③ 공구 좌표계
  4. ④ 임시 좌표계
정답 확인

정답 ①

49번
CNC 선반 프로그램 중 G70 P10 Q50 ; 에서 P10의 의미 는?
  1. ① 다듬절삭 지령절의 첫 번째 전개번호
  2. ② 다듬절삭 지령절의 마지막 전개번호
  3. ③ 거친절삭 지령절의 첫 번째 전개번호
  4. ④ 거진절삭 지령절의 마지막 전개번호
정답 확인

정답 ①

50번

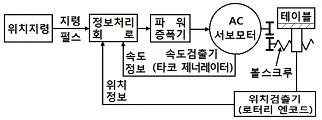

모터에서 속도를 검출하고 기계의 테이블에서 위치를 검출 하여 피드백 시키는 그림과 같은 서버기구 방식은?
컴퓨터응용밀링기능사 2013년 3회 50번 문제 그림
  1. ① 하이브리드 방식
  2. ② 폐쇄회로 방식
  3. ③ 반폐쇄회로 방식
  4. ④ 개방회로 방식
정답 확인

정답 ②

51번
CNC 선반에서 지령값 X75.0으로 프로그램하여 소재를 시 험 가공한 후에 측정한 결과 ø74.95 이었다. 기존의 X축 보 정값을 0.005라 하면 공구 보정값을 얼마로 수정해야 하는 가?
  1. ① 0.005
  2. ② 0.045
  3. ③ 0.055
  4. ④ 0.01
정답 확인

정답 ③

52번
다음은 공구 길이 보정 프로그램이다. ( ) 안에 알맞은 것 은?
컴퓨터응용밀링기능사 2013년 3회 52번 문제 그림
  1. ① D01
  2. ② H01
  3. ③ S01
  4. ④ M01
정답 확인

정답 ②

53번
CNC 선반 작업시의 안전사항 중 잘못된 것은?
  1. ① 공작물을 고정한 다음 회전시키면서 공작물의 중심이 잘 맞았는지 점검한다.
  2. ② 공구는 공작물과 충분한 거리를 유지하도록 돌출거리를 크게 한다.
  3. ③ 치수 검사는 공작물의 회전이 완전히 멈춘 다음 측정한 다.
  4. ④ 공구 교환 위치는 공작물과 충돌하지 않는 위치로 한다.
정답 확인

정답 ②

54번

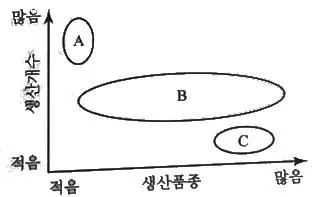

그림의 (A), (B), (C) 에 해당하는 공작기계로 적당한 것은?
컴퓨터응용밀링기능사 2013년 3회 54번 문제 그림
  1. ① (A) : 범용기계, (B) : 전용기계, (C) : CNC 공작기계
  2. ② (A) : 범용기계, (B) : CNC 공작기계, (C) : 전용기계
  3. ③ (A) : 전용기계, (B) : 범용기계, (C) : CNC 공작기계
  4. ④ (A) : 전용기계, (B) : CNC 공작기계, (C) : 범용기계
정답 확인

정답 ④

55번
머시닝센터의 준비기능에 대한 설명 중 틀린 것은?
  1. ① G17 - XY 평면 지정
  2. ② G21 - 메트릭 변환(metric-data) 입력
  3. ③ G43 - 공구길이 보정 +
  4. ④ G54 - 로칼(local) 좌표계 설정
정답 확인

정답 ④

56번
CAM 시스템의 가공 과정 흐름도로 올바른 것은?
  1. ① 공구경로 생성 → 곡면 모델링 → NC데이터 생성 → DNC 전송
  2. ② 곡선 모델링 → 공구경로 생성 → NC데이터 생성 → DNC 전송
  3. ③ 곡면 모델링 → NC데이터 생성 → 공구경로 생성 → DNC 전송
  4. ④ 공구경로 생성 → NC데이터 생성 → 곡면 모델링 → DNC 전송
정답 확인

정답 ②

57번
공작기계 작업에서 안전에 관한 사항으로 틀린 것은?
  1. ① 기계 위에 공구나 작업복 등을 올려놓지 않는다.
  2. ② 회전하는 기계를 손이나 공구로 멈추지 않는다.
  3. ③ 칩이 비산 할 때는 손으로 받아서 처리한다.
  4. ④ 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
정답 확인

정답 ③

58번
CNC 선반에서 나사 절삭에 사용하는 준비기능이 아닌 것 은?
  1. ① G32
  2. ② G76
  3. ③ G90
  4. ④ G92
정답 확인

정답 ③

59번
준비기능 중 절삭가공에 사용되는 기능이 아닌 것은?
  1. ① G00
  2. ② G01
  3. ③ G02
  4. ④ G03
정답 확인

정답 ①

60번
다음 지령절에서 직경(d)이 ømm 일 때 주축의 회전수는 얼 마인가?
컴퓨터응용밀링기능사 2013년 3회 60번 문제 그림
  1. ① 150rpm
  2. ② 1000rpm
  3. ③ 1500rpm
  4. ④ 2387rpm 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
