컴퓨터응용밀링기능사 2012년 2회 기출문제

2012-04-08 시행 · 55문항

이 회차 문제 풀기 →
1번
순철의 개략적인 비중과 용융온도를 각각 나타낸 것은?
  1. ① 8.96, 1083℃
  2. ② 7.87, 1538℃
  3. ③ 8.85, 1455℃
  4. ④ 19.26, 3410℃
정답 확인

정답 ②

2번
탄소 2~2.6%, 규소 1.1~1.6% 범위의 것으로 백주철을 열처 리로에 넣어 가열하여 탈탄 또는 흑연화 방법으로 제조한 주 철은?
  1. ① 칠드주철
  2. ② 가단주철
  3. ③ 합금주철
  4. ④ 회주철
정답 확인

정답 ②

3번
구리에 대한 설명 중 옳지 않은 것은?
  1. ① 전연성이 좋아 가공이 쉽다.
  2. ② 화학적 저항력이 작아 부식이 잘된다.
  3. ③ 전기 및 열의 전도성이 우수하다.
  4. ④ 광택이 아름답고 귀금속적 성질이 우수하다.
정답 확인

정답 ②

4번
알루미나(Al2O3)를 주성분으로 하여 거의 결합재를 사용하지 않고 소결한 공구로서 고속도 및 고온절삭에 사용되는 공구 는?
  1. ① 다이아몬드
  2. ② 세라믹
  3. ③ 스텔라이트 공구
  4. ④ 초경합금
정답 확인

정답 ②

5번
표준 성분이 Cu 4%, Ni 2%, Mg 1.5%, 나머지가 알루미늄 인 내열용 알루미늄 합금의 한 종류로써 열간 단조 및 압출 가공이 쉬워 단조품 및 피스톤에 이용되는 것은?
  1. ① Y합금
  2. ② 하이드로날륨
  3. ③ 두랄루민
  4. ④ 알클래드
정답 확인

정답 ①

6번
공구용으로 사용되는 비금속 재료로 초내열성재료, 내마멸성 및 내열성이 높은 세라믹과 강한 금속의 분말을 배열 소결하 여 만든 것은?
  1. ① 다이아몬드
  2. ② 서멧
  3. ③ 석영
  4. ④ 고속도강
정답 확인

정답 ②

7번
강의 표면 경화법에서 화학적 방법이 아닌 것은?
  1. ① 침탄법
  2. ② 질화법
  3. ③ 침탄 질화법
  4. ④ 고주파 경화법
정답 확인

정답 ④

8번
두 축이 같은 평면 내에 있으면서 그 중심선이 어느 각도로 교차하고 있을 때 사용하는 축 이음으로 자동차, 공작기계 등 에 사용되는 것은?
  1. ① 플렉시블 커플링
  2. ② 플랜지 커플링
  3. ③ 유니버설 커플링
  4. ④ 셀러 커플링
정답 확인

정답 ③

10번
소선의 지름 8mm, 스프링의 지름 80mm인 압축코일 스프 링에서 하중이 200N 작용하였을 때 처짐이 10mm가 되었 다. 이 때 스프링 상수(k)는 몇 N/mm인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ④

11번
기어의 원주피치를 구할 때 필요 없는 요소는?
  1. ① 원주율(π)
  2. ② 지름피치
  3. ③ 잇수
  4. ④ 피치원의 지름
정답 확인

정답 ②

12번
볼트 너트의 풀림 방지 방법 중 틀린 것은?
  1. ① 로크 너트에 의한 방법
  2. ② 스프링 와셔에 의한 방법
  3. ③ 플라스틱 플러그에 의한 방법
  4. ④ 아이 볼트에 의한 방법
정답 확인

정답 ④

13번
엔드 저널에서 지름 40mm의 전동축을 받치고 있는 베어링 의 압력은 5 N/㎟ 이고 저널길이를 100mm 라고 할 때 베 어링의 하중은 몇 kN인가?
  1. ① 15kN
  2. ② 20kN
  3. ③ 25kN
  4. ④ 30kN
정답 확인

정답 ②

14번
볼나사에 대한 설명으로 틀린 것은?
  1. ① 자동체결이 자유롭다.
  2. ② 백래시를 적게 할 수 있다.
  3. ③ 나사의 효율이 90% 이상이다.
  4. ④ 금속과 금속의 마찰작용에 의한 구름접촉을 이용한다.
정답 확인

정답 ①

15번
키의 전단응력이 35 N/mm2이고, 키의 유효 길이가 40mm, 축과 보스의 경계면에 작용하는 접선력은 3000N 일 때 키 의 너비는 약 몇 mm인가?
  1. ① 1.6mm
  2. ② 1.8mm
  3. ③ 2.2mm
  4. ④ 2.8mm
정답 확인

정답 ③

16번
KS 재료기호에서 용접 구조용 압연강재의 기호는?
  1. ① SPP 380
  2. ② SM 570
  3. ③ STC 140
  4. ④ SC 360
정답 확인

정답 ②

17번
다음 도면에서 (A)의 치수값은 얼마인가?
컴퓨터응용밀링기능사 2012년 2회 17번 문제 그림
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ③

18번
그림과 같은 V-벨트 풀리의 호칭 지름(피치원 지름) 값은?
컴퓨터응용밀링기능사 2012년 2회 18번 문제 그림
  1. ① ø30
  2. ② ø75
  3. ③ ø90
  4. ④ ø100
정답 확인

정답 ③

20번
대칭형인 대상물을 외형도의 절반과 온단면도의 절반을 조 합하여 표시한 단면도는?
  1. ① 계단 단면도
  2. ② 한쪽 단면도
  3. ③ 부분 단면도
  4. ④ 회전 단면도
정답 확인

정답 ②

21번
사용자에게 물품의 구조, 기능, 성능 등을 설명하기 위한 도 면으로 주로 카탈로그에 사용하는 도면은?
  1. ① 조립도
  2. ② 설명도
  3. ③ 승인도
  4. ④ 주문도
정답 확인

정답 ②

22번
치수보조 기호로 사용되는 "C"에 대한 설명으로 맞는 것은?
  1. ① 45° 모떼기 치수의 치수 수치 앞에 붙인다.
  2. ② 이론적으로 정확한 치수를 의미한다.
  3. ③ 각의 꼭지점에서 가로, 세로 길이가 서로 다를 때에도 사용한다.
  4. ④ 참고 치수임을 의미한다.
정답 확인

정답 ①

26번
다음과 같은 숫돌바퀴의 표시에서 숫돌입자의 종류와 결합 도를 표시한 것은?
컴퓨터응용밀링기능사 2012년 2회 26번 문제 그림
  1. ① WA, 60
  2. ② WA, K
  3. ③ M, 60
  4. ④ M, V
정답 확인

정답 ②

27번
3차원 측정기를 이용한 측정의 사용효과로 거리가 먼 것은?
  1. ① 피측정물의 설치 변경에 따른 시간이 절약된다.
  2. ② 보조 측정기구가 거의 필요하지 않다.
  3. ③ 측정점의 데이터는 컴퓨터에 의해 처리가 신속 정확하 다.
  4. ④ 단순한 부품의 길이측정으로 생산성이 향상된다.
정답 확인

정답 ④

28번
다수의 절삭날을 일직선상에 배치한 공구를 사용해서 공작 물 구멍의 내면이나 표면을 여러 가지 모양으로 절삭하는 공작기계로 적당한 것은?
  1. ① 브로칭 머신
  2. ② 슈퍼 피니싱
  3. ③ 호빙 머신
  4. ④ 슬로터
정답 확인

정답 ①

29번
일반적으로 줄(file)의 재질은 어떤 것을 사용하는가?
  1. ① 탄소 공구강
  2. ② 고속도강
  3. ③ 다이스강
  4. ④ 초경질 합금
정답 확인

정답 ①

30번
공작기계의 구비조건이 아닌 것은?
  1. ① 높은 정밀도를 가질 것
  2. ② 가공능력이 클것
  3. ③ 내구력이 작을 것
  4. ④ 고장이 적고, 기계효율이 좋을 것
정답 확인

정답 ③

31번
선반 작업에서 방진구를 사용하는 가장 큰 이유는?
  1. ① 센터를 쉽게 잡기 위해
  2. ② 공작물의 이탈을 방지하기 위해
  3. ③ 공작물의 이송을 부드럽게 하기 위해
  4. ④ 가늘고 긴 공작물을 가공 시 떨림을 방지하기 위해
정답 확인

정답 ④

32번
저탄소 강재를 선반에서 가공할 때 절삭저항 3 분력 중 가 장 큰 것은?
  1. ① 주분력
  2. ② 배분력
  3. ③ 이송분력
  4. ④ 횡분력
정답 확인

정답 ①

33번
다음 그림에서 테이퍼(Taper) 값이 1/8 일 때 A 부분의 직 경 값은 얼마인가?
컴퓨터응용밀링기능사 2012년 2회 33번 문제 그림
  1. ① 25
  2. ② 27
  3. ③ 30
  4. ④ 32
정답 확인

정답 ②

34번
절삭 공구의 절삭면과 평행한 여유면에 가공물의 마찰에 의 해 발생하는 마모는?
  1. ① 크레이터 마모
  2. ② 플랭크 마모
  3. ③ 온도 파손
  4. ④ 치 핑
정답 확인

정답 ②

35번
다음 중 밀링머신의 부속 장치가 아닌 것은?
  1. ① 아버
  2. ② 회전 테이블 장치
  3. ③ 수직축 장치
  4. ④ 왕복대
정답 확인

정답 ④

36번
연통원삭에서 바깥지름 연삭방식에 해당하지 않는 것은?
  1. ① 유성형
  2. ② 플런지 컷형
  3. ③ 숫돌대 왕복형
  4. ④ 테이블 왕복형
정답 확인

정답 ①

37번
밀링 절삭조건을 맞추는데 고려할 사항이 아닌 것은?
  1. ① 밀링의 성능
  2. ② 커터의 재질
  3. ③ 공작물의 재질
  4. ④ 고정구의 크기
정답 확인

정답 ④

38번
보통선반의 크기를 나타내는 것으로만 조합된 것은?
컴퓨터응용밀링기능사 2012년 2회 38번 문제 그림
  1. ① b, c
  2. ② d, e
  3. ③ b, f
  4. ④ a, f
정답 확인

정답 ④

39번
다음 특수가공법 중 가공물 표면에 공작액과 미세 연삭입자 의 혼합물을 고속으로 분사하여 매끈한 다듬질면을 얻는 방 법은?
  1. ① 액체 호닝(liquid honing)
  2. ② 버니싱(burnishing)
  3. ③ 버핑(buffing)
  4. ④ 숏 피닝(shot peening)
정답 확인

정답 ①

40번
밀링머신에서 일반적으로 평면을 절삭할 때 주로 사용하는 공구가 아닌 것은?
  1. ① 정면커터
  2. ② 엔드밀
  3. ③ 메탈 쏘
  4. ④ 셀 엔드밀
정답 확인

정답 ③

41번
완전윤활 또는 후막윤활이라고 하며, 슬라이딩 면이 유막에 의해 완전히 분리되어 균형을 이루게 되는 윤활방법은?
  1. ① 경계 윤활
  2. ② 유체 윤활
  3. ③ 극압 윤활
  4. ④ 고체 윤활
정답 확인

정답 ②

42번
축을 가공한 후 일정한 치수 내에 들어있는지를 검사하고자 한다. 가장 적당한 게이지는?
  1. ① 스냅 게이지
  2. ② 플러그 게이지
  3. ③ 테보 게이지
  4. ④ 센터 게이지
정답 확인

정답 ①

43번
CNC선반에서 3초 동안 이송을 정지(dwell)시키고자 한다. ( ) 안에 알맞는 것은?
컴퓨터응용밀링기능사 2012년 2회 43번 문제 그림
  1. ① 3.0
  2. ② 30
  3. ③ 300
  4. ④ 3000
정답 확인

정답 ④

44번
CNC 공작기계 가공에서 유의사항으로 틀린 것은?
  1. ① 소숫점 입력 여부를 확인한다.
  2. ② 좌표계 설정이 맞는가 확인한다.
  3. ③ 보안경을 착용한다.
  4. ④ 작업복을 착용하지 않아도 된다.
정답 확인

정답 ④

45번
CNC의 서버 기구 형식이 아닌 것은?
  1. ① 개방형(Open loop system)
  2. ② 반개방형(Semi-open loop )
  3. ③ 폐쇄형(Closed loop system)
  4. ④ 반폐쇄형(Semi-closed loop system)
정답 확인

정답 ②

46번
머시닝센터 프로그램에서 그림의 A(15.5)에서 B(5,15)로 가 공할 때의 프로그램으로 바르지 못한 내용은?
컴퓨터응용밀링기능사 2012년 2회 46번 문제 그림
  1. ① G90 G03 X5. Y15. J-10. ;
  2. ② G90 G03 X5. Y15. R-10. ;
  3. ③ G90 G03 X-10. Y10. J10. ;
  4. ④ G90 G03 X-10. Y10. R-10. ;
정답 확인

정답 ①

47번
CNC 선반에서 그림과 같이 지름이 40mm인 공작물을 G96 S314 M03 ; 블록으로 가공할 때, 주축 회전수는?
컴퓨터응용밀링기능사 2012년 2회 47번 문제 그림
  1. ① 1500 rpm
  2. ② 2000 rpm
  3. ③ 2500 rpm
  4. ④ 3000 rpm
정답 확인

정답 ③

48번
CNC프로그램에서 보조기능에 대한 설명 중 맞는 것은?
  1. ① M05는 주축의 정회전을 의미한다.
  2. ② M03은 주축의 역회전을 의미한다.
  3. ③ M02는 프로그램의 시작을 의미한다.
  4. ④ M00은 프로그램의 정지를 의미한다.
정답 확인

정답 ④

49번
CNC 공작기계가 자동 운전 도중에 갑자기 멈추었을 때의 조치 사항으로 잘못된 것은?
  1. ① 비상 정지 버튼을 누른 후 원인을 찾는다.
  2. ② 프로그램의 이상 유무를 하나씩 확인하여 원인을 찾는 다.
  3. ③ 강제로 모터를 구동시켜 프로그램을 실행시킨다.
  4. ④ 화면상의 경보(Alarm) 내용을 확인한 후 원인을 찾는다.
정답 확인

정답 ③

50번
다음 머시닝센터 프로그램에서 F200 이 의미하는 것은?
컴퓨터응용밀링기능사 2012년 2회 50번 문제 그림
  1. ① 0.2mm/rev
  2. ② 200 mm/rev
  3. ③ 200 mm/min
  4. ④ 200 m/min
정답 확인

정답 ③

51번
CNC 선반에서 나사의 호칭지름이 32mm이고, 피치가 1.5mm인 2줄 나사를 가공할 때의 이송량(F값)으로 맞는 것 은?
  1. ① 1.5
  2. ② 2.0
  3. ③ 3.0
  4. ④ 32
정답 확인

정답 ③

52번
밀링 가공할 때 유의해야 할 사항으로 틀린 것은?
  1. ① 기계를 사용하기 전에 윤활 부분에 적당량 윤활유를 주 입한다.
  2. ② 측정기 및 공구를 작업자가 쉽게 찾을 수 있도록 밀링머 신 테이블 위에 올려 놓아야 한다.
  3. ③ 밀링 칩은 예리하므로 직접 손을 대지 말고 청소용 솔등 으로 제거한다.
  4. ④ 정면커터로 가공할 때는 칩이 작업자의 반대쪽으로 날아 가도록 공작물을 이송한다.
정답 확인

정답 ②

53번

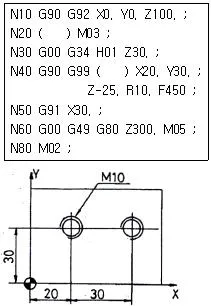

그림과 같이 M10 탭가공을 위한 프로그램을 완성시키고자 한다. ( )속에 차례로 들어갈 값으로 옳은 것은?(단, M10 탭 의 피치는 1.5)
컴퓨터응용밀링기능사 2012년 2회 53번 문제 그림
  1. ① S200, G74
  2. ② S300, G84
  3. ③ S400, G85
  4. ④ S500, G76
정답 확인

정답 ②

54번
다음 중 CAD/CAM 시스템의 출력장치로 볼 수 없는 것은?
  1. ① 모니터
  2. ② 라이트 펜
  3. ③ 프린터
  4. ④ 플로터
정답 확인

정답 ②

55번
CNC 지령 중 기계 원점 복귀 후 중간 경유점을 거쳐 지정 된 위치로 이동하는 준비 기능은?
  1. ① G27
  2. ② G28
  3. ③ G29
  4. ④ G32
정답 확인

정답 ③

56번
다음은 CNC 선반 프로그램의 일부이다. 설명으로 틀린 것 은?
컴퓨터응용밀링기능사 2012년 2회 56번 문제 그림
  1. ① G50 좌표계 설정을 뜻한다.
  2. ② X150.0 Z100.0은 기계원점부터 바이트 끝까지의 거리이 다.
  3. ③ S2000은 주축 최고 회전수이다.
  4. ④ S150은 절삭속도가 150m/min이다.
정답 확인

정답 ②

57번
다음과 같은 CNC 선반 프로그램의 설명으로 틀린 것은?
컴퓨터응용밀링기능사 2012년 2회 57번 문제 그림
  1. ① G90은 내ㆍ외경 절삭 사이클이다.
  2. ② 테이퍼 절삭을 한다.
  3. ③ N32 블록에서도 사이클이 계속된다.
  4. ④ 외경(바깥지름) 절삭 작업을 하는 프로그램이다.
정답 확인

정답 ④

58번
CNC 공작기계를 사용하여 제품을 생산할 때 경제성이 가장 좋은 경우는?
  1. ① 부품형상이 복잡하고 다품종 소량 생산인 경우
  2. ② 부품형상이 복잡하고 다품종 대량 생산인 경우
  3. ③ 부품형상이 단순하고 단품종 중량 생산인 경우
  4. ④ 부품형상이 단순하고 단품종 대량 생산인 경우
정답 확인

정답 ①

59번
정확한 거리의 이동이나 공구 보정시에 사용되며 현 위치가 좌표계의 기준이 되는 좌표계는?
  1. ① 상대 좌표계
  2. ② 기계 좌표계
  3. ③ 공작물 좌표계
  4. ④ 기계 원점 좌표계
정답 확인

정답 ①

60번
머시닝센터에서 그림과 같이 1번 공구를 기준공구로 하고 G43을 이용하여 길이 보정을 하였을 때 옳은 것은?
컴퓨터응용밀링기능사 2012년 2회 60번 문제 그림
  1. ① 2번 공구의 길이 보정값은 75 이다.
  2. ② 2번 공구의 길이 보정값은 -25이다.
  3. ③ 3번 공구의 길이 보정값은 120 이다.
  4. ④ 3번 공구의 길이 보정값은 -45 이다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
