컴퓨터응용밀링기능사 2013년 4회 기출문제

2013-10-12 시행 · 58문항

이 회차 문제 풀기 →
1번
70%의 구리에 30%의 Pb를 첨가한 대표적인 구리합금으로 화이트 메탈보다 내하중성이 커서 고속․고하중용 베어링으로 적합하여 자동차, 항공기 등의 주 베어링으로 이용되는 것은?
  1. ① 알루미늄 청동
  2. ② 베릴륨 청동
  3. ③ 애드미럴티 포금
  4. ④ 켈밋 합금
정답 확인

정답 ④

2번
Cu 60% - Zn 40% 합금으로 상온조직이 α+β 상으로 탈아 연 부식을 일으키기 쉬우나 강력하기 때문에 기계부품용으로 널리 쓰이는 것은?
  1. ① 켈밋
  2. ② 문쯔메탈
  3. ③ 톰백
  4. ④ 하이드로날륨
정답 확인

정답 ②

3번
규소강의 주된 용도로 가장 적합한 것은?
  1. ① 줄 또는 해머
  2. ② 변압기의 철심
  3. ③ 선반용 바이트
  4. ④ 마이크로미터의 슬리브
정답 확인

정답 ②

4번
Fe-C 상태도에 의한 강의 분류에서 탄소함유량이 0.0218 ~ 0.77%에 해당하는 강은?
  1. ① 아공석강
  2. ② 공석강
  3. ③ 과공석강
  4. ④ 정공석강
정답 확인

정답 ①

5번
주철조직에 니켈이 잘 고용되어 있으면 여러 가지 좋은 점이 나타내는데 그 내용으로 틀린 것은?
  1. ① 강도를 증가시킨다.
  2. ② 펄라이트를 미세하게 하여 흑연화를 촉진시킨다.
  3. ③ 내열성, 내식성, 내마멸성을 증가시킨다.
  4. ④ 얇은 부분의 칠(chill)의 발생을 촉진시킨다.
정답 확인

정답 ④

6번
강의 표면에 암모니아가스를 침투시켜 내마멸성과 내식성을 향상시키는 표면경화법은?
  1. ① 침탄법
  2. ② 시안화법
  3. ③ 질화법
  4. ④ 고주파경화법
정답 확인

정답 ③

7번
금속은 전류를 흘리면 전류가 소모되는데 어떤 금속에서는 어느 일정 온도에서 갑자기 전기저항이 ‘0’ 이 된다. 이러한 현상은?
  1. ① 초전도 현상
  2. ② 임계 현상
  3. ③ 전기장 현상
  4. ④ 자기장 현상
정답 확인

정답 ①

8번
미끄럼 베어링의 윤활 방법이 아닌 것은?
  1. ① 적하 급유법
  2. ② 패드 급유법
  3. ③ 오일링 급유법
  4. ④ 그리스 급유법
정답 확인

정답 ④

9번
비틀림모멘트 440N․m, 회전수 300 rev/min(=rpm)인 전동축 의 전달 동력(kW)은?
  1. ① 5.8
  2. ② 13.8
  3. ③ 27.6
  4. ④ 56.6
정답 확인

정답 ②

10번
일반적으로 사용하는 안전율은 어느 것인가?
  1. ① 사용응력/허용응력
  2. ② 허용응력/기준강도
  3. ③ 기준강도/허용응력
  4. ④ 허용응력/사용응력
정답 확인

정답 ③

11번
결합용 기계요소인 와셔를 사용하는 이유가 아닌 것은?
  1. ① 볼트 머리보다 구멍이 클 때
  2. ② 볼트 길이가 길어 체결여유가 많을 때
  3. ③ 자리면이 볼트 체결압력을 지탱하기 어려울 때
  4. ④ 너트가 닿는 자리면이 거칠거나 기울어져 있을 때
정답 확인

정답 ②

12번
회전축의 회전방향이 양쪽 방향인 경우 2쌍의 접선키를 설 치할 때 접선키의 중심각은?
  1. ① 30°
  2. ② 60°
  3. ③ 90°
  4. ④ 120°
정답 확인

정답 ④

13번
축이나 구멍에 설치한 부품이 축 방향으로 이동하는 것을 방지하는 목적으로 주로 사용하며, 가옥과 설치가 쉬워 소 형정밀기기나 전자기기에 많이 사용되는 기계요소는?
  1. ① 키
  2. ② 코터
  3. ③ 멈춤링
  4. ④ 커플링
정답 확인

정답 ③

14번
기어에서 이의 간섭 방지 대책으로 틀린 것은?
  1. ① 압력각을 크게 한다.
  2. ② 이의 높이를 높인다.
  3. ③ 이끝을 둥글게 한다.
  4. ④ 피니언의 이뿌리면을 파낸다.
정답 확인

정답 ②

15번
나사의 풀림 방지법이 아닌 것은?
  1. ① 철사를 사용하는 방법
  2. ② 와셔를 사용하는 방법
  3. ③ 로크 너트에 의한 방법
  4. ④ 사각 너트에 의한 방법
정답 확인

정답 ④

17번
기계 제도에서 굵은 1점 쇄선을 사용하는 경우로 가장 적합 한 것은?
  1. ① 대상물의 보이는 부분의 겉모양을 표시하기 위하여 사용 한다.
  2. ② 치수를 기입하기 위하여 사용한다.
  3. ③ 도형의 중심을 표시하기 위하여 사용한다.
  4. ④ 특수한 가공 부위를 표시하기 위하여 사용한다.
정답 확인

정답 ④

18번
KS 기어 제도의 도시방법 설명으로 올바른 것은?
  1. ① 잇봉우리원은 가는 실선으로 그린다.
  2. ② 피치원은 가는 1점 쇄선으로 그린다.
  3. ③ 이골원은 가는 2점 쇄선으로 그린다.
  4. ④ 잇줄 방향은 보통 2개의 가는 1점 쇄선으로 그린다.
정답 확인

정답 ②

19번
그림과 같은 기하공차 기입틀에서 첫째구획에 들어가는 내 용은?
  1. ① 공차값
  2. ② MMC 기호
  3. ③ 공차의 종류 기호
  4. ④ 데이텀을 지시하는 문자 기호
정답 확인

정답 ③

20번
구멍 에 조립되는 축의 치수가 이라면 이는 어떤 끼워 맞춤인가?
컴퓨터응용밀링기능사 2013년 4회 20번 문제 그림
  1. ① 구멍 기준식 헐거운 끼워맞춤
  2. ② 구멍 기준식 중간 끼워맞춤
  3. ③ 축 기준식 헐거운 끼워맞춤
  4. ④ 축 기준식 중간 끼워맞춤
정답 확인

정답 ③

22번
비경화 테이퍼 핀의 호칭 지름을 나타내는 부분은?
  1. ① 가장 가는 쪽의 지름
  2. ② 가장 굵은 쪽의 지름
  3. ③ 중간 부분의 지름
  4. ④ 핀 구멍 지름
정답 확인

정답 ①

23번
가공 방법의 표시방법 중 M은 어떤 가공 방법인가?
  1. ① 선반 가공
  2. ② 밀링 가공
  3. ③ 평삭 가공
  4. ④ 주조
정답 확인

정답 ②

24번
다음 선의 종류 중에서 선이 중복되는 경우 가장 우선하여 그려야 되는 선은?
  1. ① 외형선
  2. ② 중심선
  3. ③ 숨은선
  4. ④ 치수보조선
정답 확인

정답 ①

25번
공유압 기호에서 기호의 표시방법과 해석에 관한 설명으로 틀린 것은?
  1. ① 기호는 기기의 실제 구조를 나타내는 것은 아니다.
  2. ② 기호는 원칙적으로 통상의 운휴상태 또는 기능적인 중립 상태를 나타낸다.
  3. ③ 숫자를 제외한 기호 속의 문자는 기호의 일부분이다.
  4. ④ 기호는 압력, 유량 등의 수치 또는 기기의 설정 값을 표 시하는 것이다.
정답 확인

정답 ④

26번
절삭유에 높은 윤환효과를 얻도록 첨가제를 사용하는데 동 식물류에 사용하는 첨가제로 거리가 먼 것은?
  1. ① 유황
  2. ② 흑연
  3. ③ 아연
  4. ④ 규산염
정답 확인

정답 ④

27번
밀링 머신에서 둥근 단면의 공작물을 사각, 육각 등으로 가 공할 때에 편리하게 사용되는 부속 장치는
  1. ① 분할대
  2. ② 릴리빙 장치
  3. ③ 슬로팅 장치
  4. ④ 래크 절삭 장치
정답 확인

정답 ①

28번
3개의 조가 120° 간격으로 구성 배치되어 있는 척은?
  1. ① 콜릿척
  2. ② 단동척
  3. ③ 복동척
  4. ④ 연동척
정답 확인

정답 ④

29번
나사 마이크로미터는 앤빌이 나사의 산과 골 사이에 끼워지 도록 되어 있으며 나사에 알맞게 끼워 넣어서 나사의 어느 부분을 측정하는가?
  1. ① 바깥 지름
  2. ② 골 지름
  3. ③ 유효 지름
  4. ④ 안지름
정답 확인

정답 ③

30번
절삭공구 수명이 종료되고 공구를 재 연삭하거나 새로운 절 삭공구로 바꾸기 위한 공구수명 판정법으로 틀린 것은?
  1. ① 공구 인선의 마모가 일정량에 달했을 때
  2. ② 절삭저항의 주 분력에는 변화가 적어도 이송분력이나 배 분력이 급격히 증가할 때
  3. ③ 완성 치수의 변화량이 없을 때
  4. ④ 가공면에 광택이 있는 색조 또는 반점이 생길 때
정답 확인

정답 ③

31번
다음 그림의 연강을 적삭할 때 일반적인 칩 형태의 범위를 나타낸 것이다. (A), (B), (C)에 해당하는 칩 형태를 바르게 짝지은 것은?
컴퓨터응용밀링기능사 2013년 4회 31번 문제 그림
  1. ① (A) : 경작형, (B) : 유동형, (C) : 전단형
  2. ② (A) : 경작형, (B) : 전단형, (C) : 유동형
  3. ③ (A) : 전단형, (B) : 유동형, (C) : 균열형
  4. ④ (A) : 유동형, (B) : 균열형, (C) : 전단형
정답 확인

정답 ②

32번
물이나 경유 등에 연삭 입자를 혼합한 가공액을 공구의 진 동면과 일감 사이에 주입시켜 가며 기계적으로 진동을 주어 표면을 다듬는 가공 방법은?
  1. ① 방전 가공
  2. ② 화학적 가공
  3. ③ 전자빔 가공
  4. ④ 초음파 가공
정답 확인

정답 ④

33번
연삭 숫돌에서 결합도가 높은 숫돌을 사용하는 조건에 해당 하지 않는 것은?
  1. ① 경도가 큰 가공물을 연삭할 때
  2. ② 숫돌차의 원주 속도가 느릴 때
  3. ③ 연삭 깊이가 작을 때
  4. ④ 접촉 면적이 작을 때
정답 확인

정답 ①

34번
보통선반에서 왕복대의 구성요소에 포함되지 않는 것은?
  1. ① 심압대(tail stock)
  2. ② 에이프런(apron)
  3. ③ 새들(saddle)
  4. ④ 공구대(tool post)
정답 확인

정답 ①

35번
탭으로 암나사를 가공하기 위해서는 먼저 드릴로 구멍을 뚫 고 탭 작업을 해야 한다. M6x1.0의 탭을 가공하기 위한 드 릴지름을 구하는 식으로 맞는 것은?(단, d=드릴 지름, M=수 나사의 바끝지름, P=나사의 피치이다.)
  1. ① d = M x P
  2. ② d = P - M
  3. ③ d = M - P
  4. ④ d = M - 2P
정답 확인

정답 ③

36번
밀링 커터(cutter)에 의한 절삭 방향 중 하향 절삭가공의 장 점은?
  1. ① 절삭열에 의한 치수 정밀도의 변화가 작다.
  2. ② 칩(chip)이 절삭날의 진행을 방해 하지 않는다.
  3. ③ 커터(cutter)의 날이 마찰 작용을 하지 않으므로 날의 마 멸이 작고 수명이 길다.
  4. ④ 이송기구의 백 래시(backlash)가 자연히 제거된다.
정답 확인

정답 ③

37번
다음 기계 중 원형 구멍 가공(드릴링)에 가장 부적합한 기계 는?
  1. ① 머시닝센터
  2. ② CNC 밀링
  3. ③ CNC 선반
  4. ④ 슬로터
정답 확인

정답 ④

38번
다음 절삭 공구 중 밀링 커터와 같은 회전 공구로 래크를 나선 모양으로 감고, 스파이럴에 직각이 되도록 축 방향으 로 여러개의 홈을 파서 절삭날을 형성하는 것은?
  1. ① 호브
  2. ② 래크 커터
  3. ③ 피니언 커터
  4. ④ 총형 커터
정답 확인

정답 ①

39번
원형 단명봉의 지름 85mm, 절삭속도 150m/min 일 때 회 전수는 약 몇 rpm 인가?
  1. ① 458
  2. ② 562
  3. ③ 1764
  4. ④ 180
정답 확인

정답 ②

40번
측정 대상물을 측정기의 눈금을 이용하여 직접적으로 측정 하는 길이 측정기는?
  1. ① 버니어 켈리퍼스
  2. ② 다이얼 게이지
  3. ③ 게이지 블록
  4. ④ 사인바
정답 확인

정답 ①

41번
밀링 커터의 공구각 중 날의 윗면과 날 끝을 지나는 중심선 사이의 각으로 크게 하면 절삭 저항은 감소하나 날이 약해 지는 단점을 갖는 것은?
  1. ① 랜드
  2. ② 경사각
  3. ③ 날끝각
  4. ④ 여유각
정답 확인

정답 ②

42번
가늘고 긴 일감을 지지하는데 센터나 척을 사용하지 않고 일감의 바깥면을 연삭하는 연삭기는?
  1. ① 원통 연삭기
  2. ② 만능 연삭기
  3. ③ 평면 연삭기
  4. ④ 센터리스 연삭기
정답 확인

정답 ④

43번
CNC선반 가공에서 단조나 주조물에 가공여유가 포함되어 일정한 형태를 가지고 있는 부품가공에 효과적인 유형 반복 사이클 G-코드는?
  1. ① G74
  2. ② G71
  3. ③ G72
  4. ④ G73
정답 확인

정답 ④

44번
머시닝센터에서 120rpm으로 회전하는 주축에 피치 2mm의 나사를 내려고 한다. 주축의 이동 속도는 몇 mm/min인가?
  1. ① 100
  2. ② 120
  3. ③ 200
  4. ④ 240
정답 확인

정답 ④

45번
CNC선반에서 다이아몬드(PCD : Poly crystalline diamond) 바이트로 적삭하기에 가장 부적합한 재료는?
  1. ① 알루미늄합금
  2. ② 구리합금
  3. ③ 담금질된 강
  4. ④ 텅스텐 카바이드
정답 확인

정답 ③

46번
CAD/CAM용 하드웨어 구성에서 중앙처리장치의 구성에 해 당하지 않은 것은?
  1. ① 주기억장치
  2. ② 연산논리장치
  3. ③ 제어장치
  4. ④ 입력장치
정답 확인

정답 ④

47번

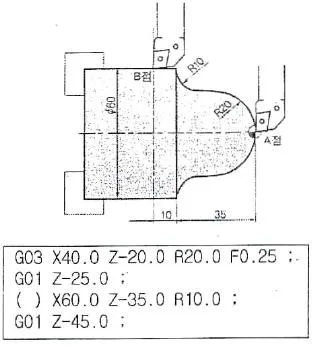

다음과 같은 그림에서 A점에서 B점까지 이동하는 CNC 선 반 가공 프로그램에서 ( ) 안에 알맞은 준비기능은?
컴퓨터응용밀링기능사 2013년 4회 47번 문제 그림
  1. ① G00
  2. ② G01
  3. ③ G02
  4. ④ G03
정답 확인

정답 ③

48번
밀링작업 안전에 대하여 설명한 것 중 틀린 것은?
  1. ① 정면 커터 작업시에는 칩이 튀어나오므로 칩 커버를 설 치하는 것이 좋다.
  2. ② 주축 회전 중에 커터 주위에 손을 대거나 브러시를 사용 하여 칩을 제거해서는 안된다.
  3. ③ 가공 중에 기계에 얼굴을 가까이 대고 확인한다.
  4. ④ 테이블 위에는 측정기나 공구류를 올려놓지 않는다.
정답 확인

정답 ③

49번
다음 프로그램은 어느 부분을 가공하는 것인가?
컴퓨터응용밀링기능사 2013년 4회 49번 문제 그림
  1. ① 외경 황삭가공
  2. ② 외경 정삭가공
  3. ③ 홈 가공
  4. ④ 나사 가공
정답 확인

정답 ④

50번
CNC 프로그램에서 보조기능 M01 이 뜻하는 것은?
  1. ① 프로그램 정지
  2. ② 프로그램 끝
  3. ③ 선택적 프로그램 정지
  4. ④ 프로그램 끝 및 재개
정답 확인

정답 ③

51번
다음은 머시닝센터에서 프릴사이클을 이용하여 구멍을 가공 하는 프로그램의 일부이다. 설명 중 틀린 것은?
컴퓨터응용밀링기능사 2013년 4회 51번 문제 그림
  1. ① 구멍 가공의 위치는 X가 20mm이고 Y가 20mm인 위치 이다.
  2. ② 구멍 가공의 깊이는 23mm이다.
  3. ③ G99는 초기점 복귀 명령이다.
  4. ④ 이송속도는 60m/min이다.
정답 확인

정답 ③

52번
CNC 선반의 드릴가공이나 나사가공에서 주축 회전수를 일 정하게 유지하고자 할 때 사용하는 준비 기능은?
  1. ① G50
  2. ② G90
  3. ③ G97
  4. ④ G98
정답 확인

정답 ③

53번
공작기계의 핸들 대신에 구동모터를 장치하여 임의의 위치 에 필요한 속도로 테이블을 이동시켜 주는 기구의 명칭은?
  1. ① 펀칭기구
  2. ② 검축기구
  3. ③ 서보기구
  4. ④ 인터페이스 회로
정답 확인

정답 ③

54번
CNC 공작기계가 한번의 동작을 하는데 필요한 정보가 담겨 져 있는 지령 단위를 무엇이라고 하는가?
  1. ① 어드레스(address)
  2. ② 데이터(data)
  3. ③ 블록(block)
  4. ④ 프로그램(program)
정답 확인

정답 ③

55번
CNC선반에서 1초동안 일시정지(dwell)을 지령하는 방법이 아닌 것은?
  1. ① G04 Q1000
  2. ② G04 P1000
  3. ③ G04 X1.
  4. ④ G04 U1.
정답 확인

정답 ①

56번
CNC선반 베드 면에 습동유가 나오는지 손으로 확인하는 것 은 어느 점검 사항에 해당하는가?
  1. ① 수평 점검
  2. ② 압력 점검
  3. ③ 외관 점검
  4. ④ 기계의 정도 점검
정답 확인

정답 ③

57번
머시닝센터의 보정기능에서 공구 지름 보정 G-코드가 아닌 것은?
  1. ① G40
  2. ② G41
  3. ③ G42
  4. ④ G43
정답 확인

정답 ④

58번
다음 중 CNC선반에서 가공하기 어려운 것은?
  1. ① 나사 가공
  2. ② 래크 가공
  3. ③ 홈 가공
  4. ④ 드릴 가공
정답 확인

정답 ②

59번
머시닝센터 가공시 안전사항으로 틀린 것은?
  1. ① 기계에 전원 투입후 안전 위치에서 저속으로 원점 복귀 한다.
  2. ② 핸들 운전시에 기계에 무리한 힘이 전달 되지 않도록 핸 들을 천천히 돌린다.
  3. ③ 위험 상황에 대비하여 항상 비상정지 스위치를 누를 수 있도록 준비한다.
  4. ④ 급속이송 운전은 항상 고속을 선택한 후 운전한다.
정답 확인

정답 ④

60번
일반적으로 CNC선반 작업 중 기계원점 복귀를 해야 하는 경우에 해당하지 않는 것은?
  1. ① 처음 전원스위치를 ON하였을 때
  2. ② 작업 중 비상정지버튼을 눌렀을 때
  3. ③ 작업 중 이송정지(feed hold) 버튼을 눌렀을 때
  4. ④ 기계가 행정한계를 벗어나 경보(alarm)가 발생하여 형정 오버해제 버튼을 누르고 경보(alarm)를 해제하였을 때 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
