9급 지방직 공무원 응용역학개론 2023년 1회 기출문제

보의 곡률에 대한 설명으로 옳지 않은 것은?

그림과 같은 캔틸레버보에서 B점의 휨모멘트 크기[kNㆍm] 는? (단, 구조물의 자중은 무시한다)

순수 비틀림을 받는 원형단면의 봉에서 한 단의 다른 단에 대한 비틀림각에 대한 설명으로 옳지 않은 것은?

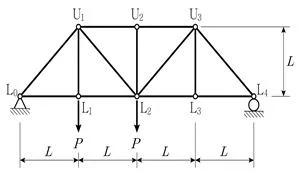

그림과 같은 트러스에서 부재력이 0인 부재의 개수는? (단, 구조물의 자중은 무시한다)

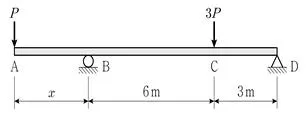

그림과 같은 내민보에서 B점과 C점의 휨모멘트 절댓값 크기 가 같아지는 길이 [m]는? (단, 구조물의 자중은 무시한다)

그림과 같은 캔틸레버보에서 B점의 처짐각 크기[radian]는? (단, 보의 AB구간 휨강성은 2EI, BC구간 휨강성은 EI이고, 구조물의 자중은 무시한다)

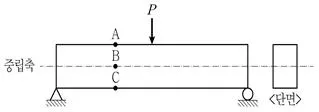

그림과 같이 선형탄성 거동을 하는 직사각형 단면을 가지는 단순보의 중앙에 집중하중이 작용한다면, 보 단면 A, B, C의 위치에서 발생하는 휨응력과 전단응력에 대한 설명으로 옳지 않은 것은? (단, 구조물의 자중은 무시한다)

그림과 같은 게르버보에서 B점의 반력이 3kN이라면, 길이 x[m]는? (단, 구조물의 자중은 무시한다)

그림과 같은 내민보에서 지점 A의 수직반력[kN]은? (단, 구 조물의 자중은 무시한다)

그림과 같이 무게 30kN인 강체를 단면적이 200mm2인 동선 1개와 단면적이 100mm2인 철선 2개로 매달았다면, 동선과 철선의 인장응력 비(σs/σc)는? (단, 동선과 철선의 인장응력 은 각각 σc, σs, 동선과 철선의 탄성계수는 각각 Ec＝ 1.0×105MPa, Es＝2.0×105MPa이고, 동선과 철선의 자중은 무시한다)

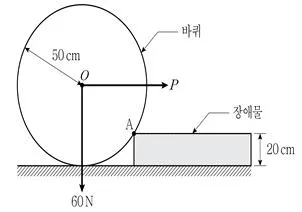

그림과 같이 자중 60N인 바퀴가 바닥에 고정된 높이 20cm 의 장애물 위로 힘 P를 초과할 때 움직이기 시작한다면, 이 힘 P[N]는? (단, 바퀴와 장애물은 강체로 가정한다)

그림과 같이 서로 다른 재료로 구성된 합성단면에서 하단으 로부터 중립축까지 수직거리 x[mm]는? (단, 각 재료는 완 전 부착되어 일체거동하고, 상부플랜지의 탄성계수 EA＝ 10GPa, 웨브의 탄성계수 EB＝20GPa, 하부플랜지의 탄성계 수 EC＝40GPa이다)

구조물의 변위를 구하는 방법에 대한 설명으로 옳지 않은 것은?

그림과 같이 단순보에 2개의 이동하중이 통과할 때, 절대 최대휨모멘트 발생 위치 x[m]는? (단, 하중은 오른쪽에서 왼쪽으로만 이동하고, 구조물의 자중은 무시한다)

그림과 같은 내민보에서 최대 정모멘트 크기[kNㆍm]는? (단, 구조물의 자중은 무시한다)

그림과 같이 동일 평면상의 45° 스트레인 로제트(strain rosette)를 이용하여 축방향 변형률 εa, εb, εc를 측정했다 면, 전단변형률은?

지름이 4.0cm인 강봉에 10,000kN의 인장력이 작용할 때, 강봉 지름이 줄어드는 값[cm]은? (단, 탄성계수 E＝ 2×105MPa이고 푸아송비 ν＝0.25이다)

그림과 같은 구조물에서 지점 A의 반력모멘트 크기[kNㆍm] 는? (단, AB부재 휨강성은 9EI, BC부재 휨강성은 8EI이고, 구조물의 자중은 무시한다)
