9급 지방직 공무원 응용역학개론 2010년 1회 기출문제

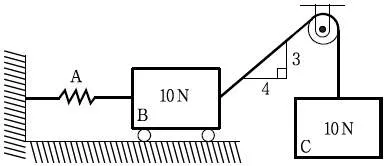

다음 그림과 같이 수평 스프링 A에 무게가 10 N인 두 개의 강체블록 B와 C가 연결되어 있다. 수평 스프링 A가 받는 힘 의 크기[N]는? (단, 바닥과 강체블록 B와의 마찰력, 도르레 의 마찰력은 무시한다)

다음 그림과 같은 직사각형 단면의 도심을 지나는 X축에 대 한 단면계수와 소성계수의 비(단면계수:소성계수)는?

다음 그림과 같이 끝단이 고정지지된 3개의 부재가 절점 A에 서 강결되어 있다. 절점 A에 외력 모멘트 M이 작용할 때 부 재 AB의 모멘트 분배율(분배계수)은? (단, I는 단면2차모멘트 이다)

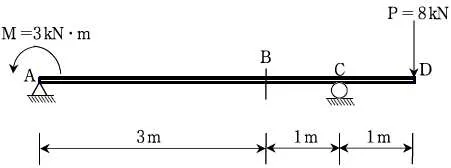

다음 그림과 같은 내민보에서 B점에 발생하는 전단력의 크기 [kN]는?

다음 그림과 같이 연직하중을 받는 단순보의 지간 중앙에 발 생하는 휨모멘트의 크기[kN⋅m]는?

다음 그림과 같이 자중이 300 kN인 중력식 옹벽에 100 kN의 수평 토압이 작용하고 있다. 전도와 활동에 대해 안전성을 검 토하였을 때 옳은 것은? (단, 전도와 활동에 대한 안전율은 1.5이고, 옹벽과 지반과의 마찰계수는 0.4이다)

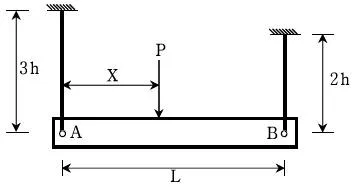

다음 그림과 같은 수평한 강성보(rigid beam) AB가 길이가 다른 2개의 강봉으로 A와 B에서 핀으로 연결되어 있다. 연직 하중 P가 강성보 AB사이에 작용할 때 강성보 AB가 수평을 유지하기 위한 연직하중 P의 작용위치 X는? (단, 두 개 강봉 의 단면적과 탄성계수는 동일하다)

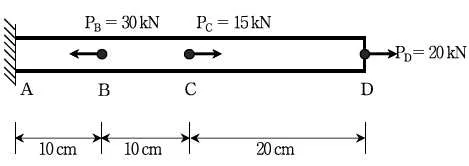

다음 그림과 같이 부재의 B, C, D점에 수평하중이 작용할 때 D점의 수평변위 크기[cm]는? (단, 부재의 탄성계수 E＝ 100GPa, 단면적 A＝1 mm2이다)

다음 그림과 같이 지간장이 9m인 단순보 AB에 이동집중하중 군이 작용하고 있다. 이동집중하중군에 대한 절대최대모멘트 [kN⋅m]는?

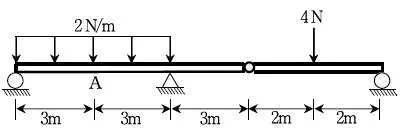

다음 그림과 같은 게르버보의 A점에 발생하는 전단력[N] 은? (단, 전단력의 부호는 이다)

다음 그림과 같은 트러스 구조물에서 부재 CG와 DE의 부 재력 FCG와 FDE는?

지름 100 mm, 길이 250 mm인 부재에 인장력을 작용시켰 더니 지름은 99.8 mm, 길이는 252 mm로 변하였다. 이 부 재 재료의 푸아송비는?

다음 그림과 같이 봉의 양단이 고정지지되어 있다. 봉의 온 도가 40 °C 상승하였을 때 양 끝단에 발생하는 수평반력의 크기[kN]는? ( 단, 봉의 단면적 A＝100 cm2, 탄성계수 E＝ 2.0 × 106 N/cm2, 열팽창계수 α＝1.1 ×10-5/°C이다)

다음 그림과 같이 동일한 재료와 단면으로 제작된 길이가 다른 세 개의 기둥이 있다. 각 기둥에 대한 오일러 좌굴하 중을 비교하였을 때 옳은 것은?

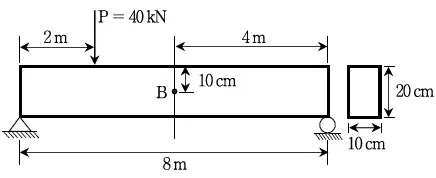

다음 그림과 같이 연직하중을 받는 단순보의 B점에서 최대 주응력의 크기[kPa]는?

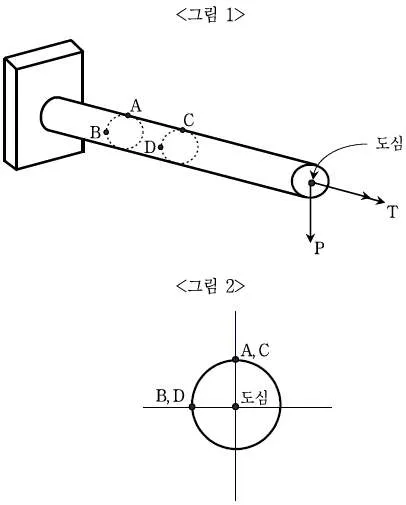

다음 그림과 같이 자유단의 도심축에 연직하중 P와 토크 T 가 작용하는 켄틸레버 보가 있다. 켄틸레버 보의 임의 두 개 단면의 표면(최외측)에 위치하는 4개의 점에 발생하는 응력에 관한 설명 중 옳지 않은 것은?

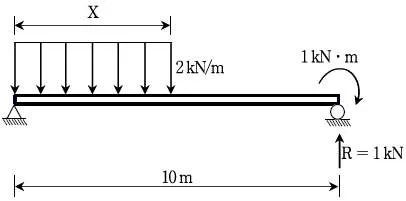

다음 그림과 같은 단순보에서 오른쪽 지점의 수직반력 R이 1 kN일 때 작용하는 분포하중의 길이 X[m]는?
