9급 지방직 공무원 응용역학개론 2015년 1회 기출문제

다음과 같이 밑변 R과 높이 H인 직각삼각형 단면이 있다. 이 단면을 y축 중심으로 360도 회전시켰을 때 만들어지는 회전 체의 부피는?

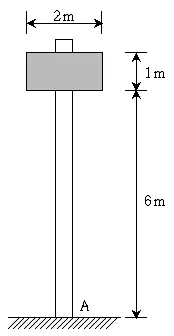

다음과 같은 표지판에 풍하중이 작용하고 있다. 표지판에 작 용하고 있는 등분포 풍압의 크기가 2.5kPa일 때, 고정지점부 A의 모멘트 반력[kNㆍm]의 크기는? (단, 풍하중은 표지판에 만 작용하고, 정적하중으로 취급하며, 자중은 무시한다)

다음과 같은 원형, 정사각형, 정삼각형이 있다. 각 단면의 면 적이 같을 경우 도심에서의 단면2차모멘트(Ix)가 큰 순서대로 바르게 나열한 것은?

다음과 같이 평면응력상태에 있는 미소응력요소에서 최대전 단응력[MPa]의 크기는?

다음과 같은 원형단면봉이 인장력 P를 받고 있다. 다음 설명 중 옳지 않은 것은? (단, P=15kN, d=10mm, L=1.0m, 탄성 계수 E=200GPa, 푸아송비 v＝0.3이고, 원주율 π는 3으로 계 산한다.)

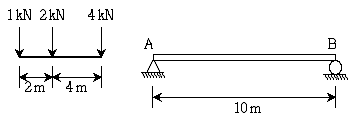

다음과 같이 단순보에 이동하중이 재하될 때, 단순보에 발생 하는 절대최대전단력[kN]의 크기는? (단, 자중은 무시한다.)

다음과 같이 C점에 내부 힌지를 갖는 라멘에서 A점의 수평반 력[kN]의 크기는? (단, 자중은 무시한다.)

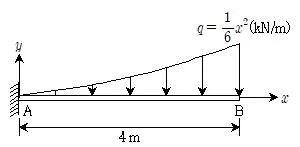

다음과 같이 2차 함수 형태의 분포하중을 받는 캔틸레버보에 서 A점의 휨모멘트[kNㆍm]의 크기는? (단, 자중은 무시한 다.)

다음과 같은 구조물에서 C점의 수직변위[mm]의 크기는? (단, 휨강성 EI＝1000/16MNㆍm2, 스프링상수 k＝1MN/m이 고, 자중은 무시한다.)

다음과 같이 편심하중이 작용하고 있는 직사각형 단면의 짧 은 기둥에서, 바닥면에 발생하는 응력에 대한 설명 중 옳은 것은? (단, P＝300kN, e=40mm, b＝200mm, h＝300mm)

다음과 같이 응력－변형률 관계를 가지는 재료로 만들어진 부재가 인장력에 의해 최대 500MPa의 인장응력을 받은 후, 주어진 인장력이 완전히 제거되었다. 이때 부재에 나타나는 잔류변형률은? (단, 재료의 항복응력은 400MPa이고, 응력 이 항복응력을 초과한 후 하중을 제거하게 되면 초기 접선 탄성계수를 따른다고 가정한다.)

다음과 같은 단순보에서 집중 이동하중 10kN과 등분포 이 동하중 4kN/m로 인해 C점에서 발생하는 최대휨모멘트[kN ㆍm]의 크기는? (단, 자중은 무시한다.)

다음과 같이 두께가 일정하고 1/4이 제거된 무게 12πN의 원판이 수평방향 케이블 AB에 의해 지지되고 있다. 케이블 에 작용하는 힘[N]의 크기는? (단, 바닥면과 원판의 마찰력 은 충분히 크다고 가정한다.)

다음과 같은 캔틸레버보에서 고정단 B의 휨모멘트가 0이 되 기 위한 집중하중 P의 크기[kN]는? (단, 자중은 무시한다.)

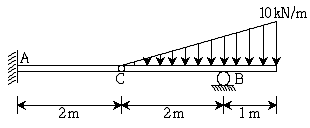

다음과 같이 C점에 내부 힌지를 갖는 게르버보에서 B점의 수직 반력[kN]의 크기는? (단, 자중은 무시한다.)

다음과 같이 동일한 스프링 3개로 지지된 강체 막대기에 하 중 W를 작용시켰더니 A, B, C점의 수직변위가 아래 방향으 로 각각 δ, 2δ, 3δ였다. 하중 W의 작용 위치 d[m]는? (단, 자중은 무시한다.)
