9급 지방직 공무원 응용역학개론 2016년 1회 기출문제

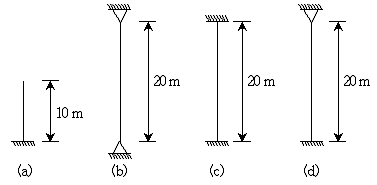

그림과 같이 단부 경계 조건이 각각 다른 장주에 대한 탄성 좌굴하중(Pcr)이 가장 큰 것은? (단, 기둥의 휨강성 EI＝ 4000kNㆍm2이며, 자중은 무시한다)

그림과 같이 2개의 힘이 동일점 O에 작용할 때 합력(R)의 크 기[kN]와 방향(α)은? (순서대로 R, α)

그림과 같이 직사각형 단면을 갖는 단주에 집중하중 P＝ 120kN이 C점에 작용할 때 직사각형 단면에서 인장응력이 발 생하는 구역의 넓이[m2]는?

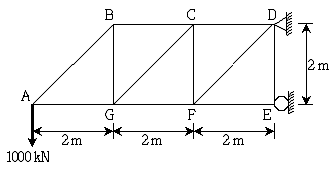

그림과 같은 트러스에서 부재 CG에 대한 설명으로 옳은 것 은? (단, 모든 부재의 자중은 무시한다)

그림과 같은 단순보에서 절대 최대 휨모멘트의 크기[kNㆍm] 는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

한 점에서의 미소 요소가 εx＝300×10-6, εy＝100×10－6, γxy ＝－200×10－6인 평면 변형률을 받을 때, 이 점에서 주 변형 률의 방향(θP)은? (단, 방향의 기준은 x축이며, 반시계 방향 을 양의 회전으로 한다)

그림과 같은 단순보에서 B점에 집중하중 P＝10kN이 연직 방 향으로 작용할 때 C점에서의 전단력 Vc[kN] 및 휨모멘트 Mc[kNㆍm]의 값은? (단, 보의 휨강성 는 일정하며, 자중은 무시한다) (순서대로 Vc, Mc)

그림과 같이 양단 고정된 보에 축력이 작용할 때 지점 B에 서 발생하는 수평 반력의 크기[kN]는? (단, 보의 축강성 EA 는 일정하며, 자중은 무시한다)

그림과 같은 보 ABC에서 지점 A에 수직 반력이 생기지 않 도록 하기 위한 수직 하중 P의 값[kN]은? (단, 모든 구조물 의 자중은 무시한다)

폭 0.2m, 높이 0.6m의 직사각형 단면을 갖는 지간 L＝2m 단순보의 허용 휨응력이 40MPa일 때 이 단순보의 중앙에 작용시킬 수 있는 최대 집중하중 P의 값[kN]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

그림과 같이 일정한 두께 t＝10mm의 직사각형 단면을 갖는 튜브가 비틀림 모멘트 T＝300kNㆍm를 받을 때 발생하는 전단흐름의 크기[kN/m]는?

그림과 같이 단순보 중앙 C점에 집중하중 P가 작용할 때 C 점의 처짐에 대한 설명으로 옳은 것은? (단, 보의 자중은 무 시한다)

그림과 같은 라멘 구조물에 수평 하중 P＝12kN이 작용할 때 지점 B의 수평 반력 크기[kN]와 방향은? (단, 자중은 무 시하며, E점은 내부 힌지이다)

그림과 같은 단순보에 모멘트 하중이 작용할 때 발생하는 지점 A의 수직 반력(RA)과 지점 B의 수직 반력(RB)의 크기 [kN]와 방향은? (단, 보의 휨강성 EI는 일정하며, 자중은 무 시한다) (순서대로 RA, RB)

그림과 같은 부정정보에 등분포하중 w=10kN/m가 작용할 때, 지점 A에 발생하는 휨모멘트 값[kNㆍm]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

그림과 같은 2개의 게르버보에 하중이 각각 작용하고 있다. 그림(a)에서 지점 A의 수직 반력(RA)과 그림(b)에서 지점 D 의 수직 반력(RD)이 같기 위한 하중 P의 값[kN]은? (단, 보 의 자중은 무시한다)

다음 그림은 단순보에 수직 등분포하중이 일부 구간에 작용 했을 때의 전단력도이다. 이 단순보에 작용하는 등분포하중 의 크기[kN/m]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)
