9급 지방직 공무원 응용역학개론 2014년 1회 기출문제

물리량의 차원으로 옳지 않은 것은? (단, M은 질량, T는 시 간, L은 길이이다)

다음과 같은 강체보에서 지점간의 상대적 처짐이 없는 경우 A, B 지점에 있는 스프링 상수의 비율(k1/k2)은? (단, 강체보 의 자중은 무시한다.)

수직으로 매달린 단면적이 0.001m2인 봉의 온도가 20℃에서 40℃까지 균일하게 상승되었다. 탄성계수(E)는 200GPa, 선 팽창계수(α)는 1.0×10-5/℃일 때, 봉의 길이를 처음 길이와 같게 하려면 봉의 하단에서 상향 수직으로 작용해야 하는 하 중의 크기[kN]는? (단, 봉의 자중은 무시한다.)

다음과 같은 응력상태에 있는 요소에서 최대 주응력 및 최대 전단응력의 크기[MPa]는?

다음과 같은 원형 단면에서 임의의 축 x에 대한 단면2차모멘 트가 도심축 X에 대한 단면2차모멘트의 2배가 되기 위한 거 리(y)는?

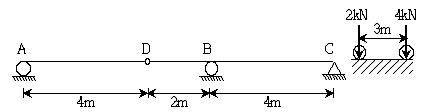

다음과 같이 게르버보에 연행하중이 이동할 때, B점에 발생 되는 부모멘트의 최대 절댓값[kNㆍm]은? (단, 보의 자중은 무시하며, D점은 내부힌지이다)

다음 구조물의 BE 구간에서 휨모멘트선도의 기울기가 0이 되 는 위치에서 휨모멘트의 크기[kNㆍm]는? (단, E점은 내부힌 지이다.)

다음과 같이 정사각형단면(그림 1)과 원형단면(그림 2)의 면 적이 동일한 경우, 정사각형단면의 단면계수(S1)와 원형단면 의 단면계수(S2])의 비율(S1/S2)은?

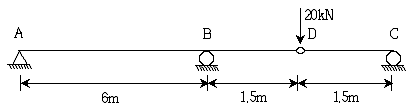

다음과 같은 보 구조물에 집중하중 20kN이 D점에 작용할 때 D점에서의 수직처짐[mm]은? (단, E＝200GPa, I＝ 25×106mm4, 보의 자중은 무시하며, D점은 내부힌지이다.)

다음과 같이 강체가 스프링에 의하여 지지되어 있다. 작용 하중(P)은 1kN이고, 스프링상수 k1 및 k2는 각각 1kN/m일 때, 양 끝단 A, B의 높이 차이[m]는? (단, 강체의 자중은 무시하며, 하중(P)에 의하여 수직변위만 발생한다.)

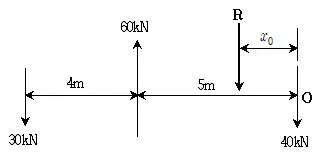

다음과 같이 힘이 작용할 때 합력(R)의 크기[kN]와 작용점 x0의 위치는?

기둥의 임계하중에 대한 설명으로 옳지 않은 것은?

다음과 같이 길이가 L인 균일 단면봉의 양단이 고정되어 있 을 때, △T만큼 온도가 변화하고 봉이 탄성거동을 하는 경 우에 대한 설명 중 옳지 않은 것은? (단, α는 열팽창계수, E는 탄성계수, A는 단면적이고, 봉의 자중은 무시한다.)

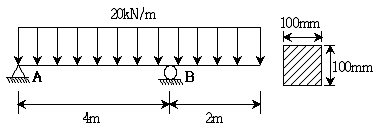

다음과 같이 한 변의 길이가 100mm인 정사각형 단면보에 발생하는 최대 전단응력의 크기[MPa]는? (단, 보의 자중은 무시한다.)

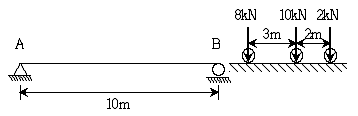

다음과 같은 길이 10m인 단순보에 집중하중군이 이동할 때 발생하는 절대최대휨모멘트의 크기[kNㆍm]는? (단, 보의 자중은 무시한다.)

다음과 같은 트러스 구조물에서 부재 AD의 부재력[kN]은?
