9급 지방직 공무원 응용역학개론 2017년 2회 기출문제

그림과 같이 하중 P가 작용할 때, 하중 P의 A점에 대한 모멘 트의 크기[kNㆍm]는?

그림과 같은 평면 응력 상태에서 최대 전단응력의 크기 [MPa]는?

3차원 공간에 존재하는 3차원 구조물에서 한 절점이 가질 수 있는 독립 변위성분의 수는?

그림과 같이 트러스 구조물에 하중 P＝20kN이 작용할 때, 부 재력이 0인 부재의 개수는? (단, 구조물의 자중은 무시한다)

그림과 같이 내민보에 등분포하중이 작용할 때, 지점 A부터 최대 정모멘트가 발생하는 단면까지의 거리 x[m]는? (단, 보 의 자중은 무시한다)

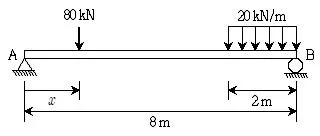

그림과 같은 단순보에 집중하중 80kN과 등분포하중 20kN/m 가 작용하고 있다. 두 지점 A와 B의 연직반력이 같을 때, 집 중하중의 위치 x[m]는? (단, 보의 자중은 무시한다)

그림과 같이 정사각형 단면인 양단 힌지 기둥 A와 B의 최소 임계하중의 비(Pcr,A:Pcr,B)는? (단, 두 기둥의 재료는 동일하 다)

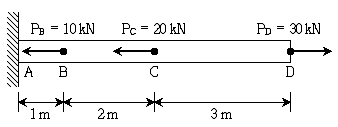

그림과 같이 축부재의 B, C, D점에 수평하중이 작용할 때, D 점 수평변위의 크기[mm]는? (단, 부재의 탄성계수 E＝ 20MPa이고, 단면적 A＝1m2이며, 부재의 자중은 무시한다)

그림과 같이 A와 B, D의 연결부가 핀으로 되어 있는 구조 물이 있다. 하중 100kN이 C점에 작용할 때, D점에 20kN 크기의 전단력이 발생한다면 d의 길이[m]는? (단, 자중은 무시한다)

그림과 같이 D점에 수평력 2kN, C점에 수직력 4kN이 작용 하는 내민보에서 지점 A에 발생하는 수직반력 VA[kN]는? (단, 자중은 무시한다)

길이 2m, 직경 100mm인 강봉에 길이방향으로 인장력을 작 용시켰더니 길이가 2mm 늘어났다. 직경의 감소량[mm]은? (단, 프와송비는 0.4이다)

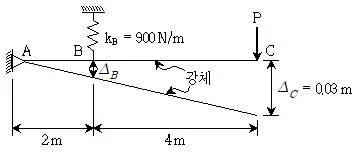

그림과 같은 강체에서 하중 P에 의해 C점에 0.03m의 처짐 이 발생할 때, C점에 작용된 하중 P[N]는? (단, 자중은 무 시한다)

그림과 같이 지름 d＝10mm인 원형단면 강봉의 허용전단응 력이 Tallow＝16MPa이다. 이때 자유단에 작용 가능한 최대 허용 비틀림 모멘트 T[Nㆍm]는? (단, 강봉의 자중은 무시 한다)

그림과 같이 a, b 두 부재가 용접되어 양단이 구속되어 있 다. 하중 P가 용접면에 작용할 때, 하중 P에 의해 부재 a에 발생되는 축응력은? (단, 두 부재의 단면적 A는 동일하고, 부재 a와 b의 탄성계수는 각각 Ea와 Eb이며, Ea＝2Eb이다)

그림과 같이 하중 P를 세 개의 스프링이 지지하고 있다. 하 중 P에 의한 변위 δ는? (단, 자중은 무시한다)

그림과 같은 구조물에서 D점에 작용하는 하중 P에 의하여 B점에 발생하는 처짐이 0일 때, a의 길이[m]는? (단, 구조 물의 자중은 무시하며, 길이 L＝10m, 휨강성 EI＝100kNㆍ m2이다)

그림과 같이 길이 1m인 단순보의 중앙점 아래 4mm 떨어진 곳에 지점 C가 있고, 전 구간에 384kN/m의 등분포하중이 작용할 때, 지점 C에서 상향으로 발생하는 수직반력 RC[kN]는? (단, EI＝1,000kNㆍm2이고, 자중은 무시한다)

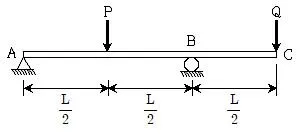

그림과 같이 휨강성 EI가 일정한 내민보에서 자유단 C점의 처짐이 0이 되기 위한 하중의 크기 비 는? (단, 자중 은 무시한다)
