9급 지방직 공무원 기계설계 2019년 1회 기출문제

기계부품 가공 등의 작업에 쓰이는 보조 도구에 대한 설명으 로 옳지 않은 것은?

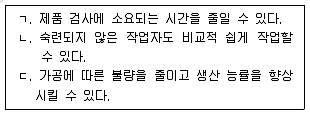

치공구를 사용하여 얻을 수 있는 이득으로 옳은 것만을 모두 고르면?

한줄 겹치기 리벳 이음의 파손 유형에 대한 대책으로 옳지 않은 것은?

동일한 재료로 제작된 중공축 A와 중공축 B에 토크가 각각 작용하고 있다. 축 A의 안지름은 2mm, 바깥지름은 4mm이 고, 축 B의 안지름은 4mm, 바깥지름은 8mm이다. 허용응력 범위 내에서, 축 A가 전달할 수 있는 최대 토크(TA)에 대한 축 B가 전달할 수 있는 최대 토크(TB)의 비(TB/TA)는? (단, 두 축은 비틀림 모멘트만 받는다)

직육면체 구조물이 수평 천장에 필렛(fillet) 용접(음영 부분) 되어 있을 때, 목두께를 기준으로 용접부가 견딜 수 있는 구 조물의 최대 중량[kN]은? (단, 용접부 단면은 직각 이등변삼 각형이고 목두께는 3mm, 용접 재료의 허용 인장응력은 30MPa이다)

나사에 대한 설명으로 옳은 것은?

두께가 얇은 원통형 압력용기 내부에 일정한 압력이 작용할 때, 압력용기 원통 벽면에 발생하는 응력 중 원주방향 응력(σ 1)에 대한 길이방향 응력(σ2)의 비(σ2/σ1)는?

일정한 단면을 갖는 길이 250mm인 원형 단면봉에 길이방향 하중을 작용하여 길이가 1mm 늘어났을 때, 반경방향 변형률 (strain)의 절대값은? (단, 봉은 재질이 균질하고 등방성이며, 세로탄성계수(Young’s modulus)는 100GPa이고, 전단탄성계 수(shear modulus of elasticity)는 40GPa이다)

재료의 피로에 대한 설명으로 옳지 않은 것은?

롤러체인 전동장치에서 체인의 피치가 10mm, 스프로킷의 잇수가 20개, 스프로킷 휠의 회전속도가 700rpm일 때, 체 인의 평균 속도에 가장 가까운 값[m/s]은?

두께 5mm, 폭 50mm인 평판 부재의 중앙에 한 변의 길이 가 10mm인 정사각형 관통구멍이 있다. 탄성한계 내에서 평 판 양단에 5kN의 인장하중(P)이 작용할 때, 구멍 부분에서 응력의 최댓값[N/mm2]은? (단, 구멍의 응력집중계수는 2.0 이다)

용기 내에서 유체의 압력이 일정 압을 초과하였을 때, 자동 적으로 열리면서 유체를 외부로 방출하여 압력 상승을 억제 하는 밸브는?

평벨트 전동에서 벨트의 긴장측과 이완측의 장력이 각각 2.4kN, 2.0kN이고 원동측 벨트풀리의 지름과 회전속도가 각 각 200mm, 300rpm일 때, 벨트가 전달하는 동력[kW]은? (단, 벨트에 걸리는 응력은 허용범위 이내이고 벨트의 원심 력과 두께는 무시하며 벨트와 벨트풀리 사이의 미끄럼은 없 다)

칼라(collar)의 바깥지름이 300mm, 안지름이 200mm인 칼 라 베어링(collar bearing)에 축 방향 하중 3.6×105N이 작 용하고 있다. 칼라가 2개일 때, 베어링에 작용하는 평균 압 력[N/mm2]은? (단, π＝3이며, 베어링에 작용하는 압력은 허용압력 범위 이내이다)

맞물려 회전하는 기어에서 축의 자세에 따른 기어의 설명으 로 옳지 않은 것은?

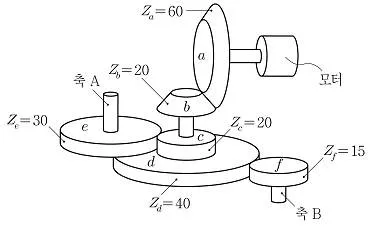

베벨기어와 스퍼기어를 이용하여 모터의 동력을 축 A와 축 B에 전달하고 있다. 모터의 회전속도가 100rpm일 때, 축 A 와 축 B의 회전속도 차이[rpm]는? (단, a, b는 베벨기어이 고 c, d, e, f는 스퍼기어이며, Za~Zf는 각 기어의 잇수이 다)

잇수 42개, 이끝원지름(바깥지름) 132mm인 표준 보통이 스 퍼기어의 모듈은?

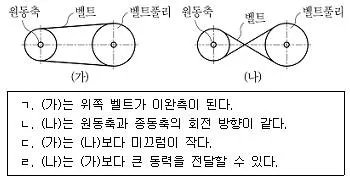

평벨트를 벨트풀리에 거는 방법에 대한 설명으로 옳은 것만 을 모두 고르면? (단, 원동축은 시계방향으로 회전한다)
