9급 지방직 공무원 기계설계 2018년 1회 기출문제

1줄 겹치기 리벳이음을 한 두께 10mm인 판재가 있다. 리벳 구멍지름 20mm, 리벳이음 피치 50mm일 때, 인장력을 받고 있는 판재의 효율[%]은?

롤러체인을 이용하여 동력을 전달하고자 한다. 구동 스프로킷 휠의 잇수 20개, 롤러체인의 피치 12.5mm, 롤러체인 평균속 도가 3m/s일 때 구동 스프로킷 휠의 회전속도[rpm]는?

치수와 공차에 대한 설명으로 옳지 않은 것은?

기본 동적 부하용량 64kN인 볼베어링에 동등가하중 8kN이 작용하고 있다. 이 볼베어링을 롤러베어링으로 교체할 때, 롤 러베어링의 정격수명[회전]은? (단, 교체한 롤러베어링에는 볼베어링과 같은 동등가하중이 작용하며, 롤러베어링의 기본 동적 부하용량은 볼베어링과 같다)

S－N 곡선(Stress versus Number of cycles curve)과 내구 한도에 대한 설명으로 옳지 않은 것은?

나사에 대한 설명으로 옳지 않은 것은?

소선 지름 8mm인 코일스프링이 축방향 하중 100N을 받아 20mm의 처짐이 발생하였다. 코일스프링의 스프링지수가 4, 전단탄성계수가 8GPa일 때, 이 스프링의 유효감김수는? (단, 처짐은 코일의 비틀림모멘트에 의해서만 발생하는 것으로 가 정한다)

피치면이 원추(cone) 형태이면서, 같은 평면 상의 평행하지 않은 두 축을 연결하기 위해 사용하는 기어는?

미끄럼베어링에 요구되는 재료 특성으로 옳지 않은 것은?

마찰이 없는 양단지지형 겹판스프링에 하중이 작용하여 최 대 처짐 δmax가 발생하였다. 이 겹판스프링에서 판의 두께만 2배로 증가시킬 때 최대 처짐은?

브레이크에 대한 설명으로 옳지 않은 것은?

그림과 같이 축지름 20mm, 회전속도 100rpm인 전동축이 동력 5kW를 전달하고 있다. 이 전동축에 폭(b)과 높이(h)는 서로 같고 길이(ℓ) 50mm, 허용전단응력 100MPa, 허용압축 응력 200MPa인 보통형 평행키가 사용될 때 보통형 평행키 의 최소 폭(b)[mm]은? (단, 평행키의 허용전단응력과 허용 압축응력을 모두 고려하고, 는 3으로 계산하라)

두께 6mm, 바깥지름 400mm인 두께가 얇은 원통형 압력용 기의 최대 허용내압[MPa]은? (단, 압력용기 재료의 허용인 장응력 100MPa, 이음효율 80%, 부식 여유 1mm이다)

밸브에 대한 설명으로 옳지 않은 것은?

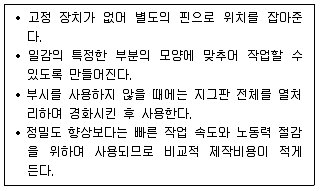

다음 설명에 해당하는 지그는?

그림과 같이 태양기어(S), 캐리어(C), 내접기어(R), 유성피니 언(P)으로 구성된 유성기어장치가 있다. 태양기어는 고정기 어이며, 내접기어가 150rpm의 속도로 회전할 때, 캐리어의 회전속도[rpm]는? (단, 태양기어 잇수 30개, 유성피니언 잇 수 15개, 내접기어 잇수 60개)

동력전달 요소들에 대한 설명으로 옳지 않은 것은?
