9급 지방직 공무원 기계설계 2011년 1회 기출문제

100[N]의 하중을 50[cm] 들어 올리는 데, 8[초]동안 15[W]의 동력이 작용했다면, 이 전동 잭의 효율[%]은?

두께가 t0, 사용압력이 p0, 내경이 r0인 원통형 압력용기(A)가 있다. 이 압력용기와 동일재료로 강판의 두께를 2배, 원통의 반경을 2배로 하여 동일한 형태의 압력용기(B)를 제작하고, 사용압력을 2배로 할 때 압력용기(B)의 최대전단응력 크기는 압력용기(A)의 몇 배인가? (단, t0/r0≪1이라고 가정한다)

마찰차에 대한 설명으로 옳지 않은 것은?

직경 D1＝200 [mm], D2＝400 [mm]이고, 잇수 z1＝50, z2 ＝100인 한 쌍의 평기어가 있다. 속도계수는 0.4, 접촉면응력 계수 k＝0.075 [kgf/mm2], 이의 폭 b＝80 [mm]라 하면, 기 어에 걸리는 회전력[kgf]은？

회전수 1,000 [rpm]으로 10 [kW]의 동력을 전달하는 단판 클러치의 내경이 100 [mm], 외경이 200 [mm], 마찰계수가 0.2일 때, 클러치를 축방향으로 미는 힘[kgf]은?

고속 회전 시 미끄러짐을 방지하기 위하여 스러스트 볼베어 링에 예압(preload)을 가하게 된다. 운전속도(N)가 제한속도 (Nmax)의 20%인 경우 기본 정 정격하중(C0)의 몇 배로 예압 해야 하는가?

벨트의 평행걸기(open belting) 시 축간 중심거리는 1,000 [mm], 원동차의 지름은 400 [mm], 종동차의 지름은 300 [mm]이다. 벨트의 길이에 가장 가까운 값[mm]은?

굽힘모멘트와 토크를 동시에 받는 축의 인장응력은 90 [MPa], 전단응력은 60 [MPa]이다. 허용인장응력을 110 [MPa], 허용전단응력을 80 [MPa]이라 할 때, 다음 설명 중 옳지 않은 것은?

유니파이 보통나사 3/4-10 UNC의 피치[mm]는?

이의 수 16개인 피니언이 이의 수 40개인 기어를 구동시키 는 평기어쌍이 있다. 모듈은 12 [mm], 이끝높이와 이뿌리 높이는 각각 12 [mm], 15 [mm]이고, 압력각이 20°일 때, 원주피치[mm] 및 중심거리[mm]는?

안지름이 312 [mm]인 이음매 없는 강관에 유량이 약 0.23 [m3/s], 수압이 2 [MPa]인 유체가 흐를 때, 이에 적합한 강관의 바깥지름 [mm]은? (단, 허용인장응력은 78 [MPa], 부식여유는 1 [mm], 평균유속은 3 [m/s]로 한다)

합금강에서 합금원소의 영향으로 옳지 않은 것은?

대표적인 관이음 방법인 플랜지를 설계할 때, 플랜지 면에 수직으로 작용하는 전하중이 P이면 플랜지의 두께는 t0이다. 동일 조건에서 압력이 두 배가 된다면, 플랜지의 최소두께 는 t0의 몇 배로 설계해야 하는가?

그림과 같은 내부확장식 드럼 브레이크로 363 [N-m]의 토 크를 제동하려고 한다. 브레이크 슈에 작용하는 힘 F [kN] 는 최소 얼마이어야 하는가? (단, 그림에서 a＝110 [mm], b＝55 [mm], c＝50 [mm], D＝140 [mm]이고, 마찰계수 는 0.3이다)

피로파손 및 내구선도에 대한 설명으로 옳지 않은 것은?

판두께 14 [mm], 리벳의 지름 22 [mm], 피치 54 [mm]로 리벳 중심에서 판 끝까지 1열 리벳 겹치기 이음하여 한 피 치당 인장하중 1,350 [kgf]이 작용할 때, 판에 생기는 인장 응력[kgf/mm2]은?

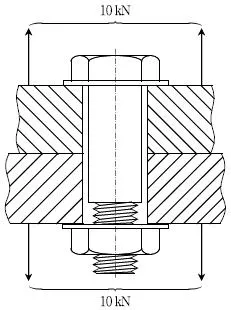

그림과 같이 스프링 상수 1.5 × 109[ N/m]인 볼트로 스프 링 상수 1 × 109 [N/m]인 결합체를 초기 체결력 10 [kN] 으로 체결한 후, 외부로부터 10 [kN]의 인장하중이 작용하 였을 때, 결합체에 작용하는 하중[kN]은? (단, ＋하중은 인 장하중, －하중은 압축하중이다)
