9급 지방직 공무원 기계설계 2017년 1회 기출문제

사다리꼴 나사에 대한 설명으로 옳은 것은?

벨트 전동장치와 비교한 체인 전동장치에 대한 설명으로 옳 지 않은 것은?

그림과 같이 캘리퍼형 원판제동장치는 회전하는 원판의 바깥 에 있는 두 개의 블록에 각각 Q의 힘을 대칭으로 작용시켜 원판에 마찰력을 발생시킨다. 블록과 원판 사이의 마찰계수를 μ, 원판의 중심에서 각 블록의 중심까지 거리가 R일 때, 이 제동장치의 최대 제동토크는?

그림과 같은 기하공차 기호의 종류를 옳게 짝지은 것은? (순 서대로 (가), (나), (다))

내압을 받는 얇은 원통형 압력용기가 있다. 이 압력용기의 내 부 게이지 압력이 1MPa이고, 용기 두께가 1mm, 내부지름이 2m, 용기 길이가 3m일 때, 이 압력용기에 걸리는 최대 응력 [GPa]은?

물체를 들어올리기 위하여 각 단면적이 20mm2인 로프 5개를 사용한 크레인에서, 로프의 극한강도는 600MPa이고 안전율 이 12일 때, 크레인의 최대 허용인장하중[N]은? (단, 5개의 로프에는 동일한 힘이 작용한다)

기어에 대한 각속도비로 옳지 않은 것은?

인벌류트(involute) 치형을 갖는 평기어에 대한 설명으로 옳 지 않은 것은?

구름 베어링의 기본 동정격하중(동적 부하용량)에 대한 설명 으로 옳은 것은?

회전축의 위험속도에 대한 설명으로 옳은 것은?

허용 압력속도계수(발열계수)는 2N/mm2ㆍm/s, 지름은 70mm, 길이는 125mm의 중간저널 베어링을 250rpm으로 회전하는 축에 사용하였을 때, 최대 허용하중[N]은? (단, π ＝3으로 한다)

전달 토크가 T [Nㆍm], 치직각 모듈이 mn[mm], 잇수가 Zs, 치직각 압력각이 αn, 비틀림각이 β인 헬리컬 기어에서, 그림과 같이 피치원에 작용하는 하중 Fn[N]은?

스프링 전체의 평균지름이 32mm인 코일스프링이 하중 100N을 받아 처짐이 2mm 생겼을 때, 스프링 지수는? (단, 전단 탄성계수 G＝80GPa, 스프링의 유효감김수는 25이다)

양단이 고정된 20℃의 강관에 T로 온도를 상승시켜 60MPa 의 열응력이 발생하였을 때, 온도 T[℃]는? (단, 강관의 탄 성계수 E＝200GPa, 선(열)팽창계수는 1.2×10－5/℃이다)

2N M12－6H 나사에 대한 설명으로 옳지 않은 것은?

고속도로를 108km/h의 속도로 주행하던 승용차가 장애물을 보고 브레이크를 밟아서 5초 후에 완전히 정지하였다. 제동 에 의해 발산되어야 할 동력[kW]은? (단, 승용차의 질량은 1,000kg이다)

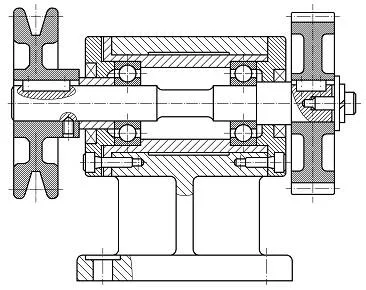

그림의 동력전달장치 조립도에 없는 기계요소는?
