9급 지방직 공무원 기계설계 2016년 1회 기출문제

M18×2인 미터 가는 나사의 치수에 대한 설명으로 옳은 것 은?

잇수가 30개, 모듈이 4인 보통이 표준기어에서 바깥지름 [mm]과 이끝 높이[mm]는? (순서대로 바깥지름, 이끝 높이)

유체의 흐름을 단절시키거나 유량, 압력 등을 조정하기 위하 여 사용되는 배관 부품인 밸브에 대한 설명으로 옳지 않은 것은?

시계의 태엽 기구, 기중기 등에 사용되며 축의 역전 방지 기 구로 널리 사용되는 브레이크는?

축과 구멍의 공차역(tolerance zone)에 대한 설명으로 옳지 않은 것은?

지름 50[mm] 원형단면봉이 80[N/mm2]의 인장응력과 30[N/mm2]의 전단응력을 동시에 받고 있을 때 최대 주응력 [N/mm2]은?

스프링에 작용하는 하중의 진동수가 고유진동수에 가까워 스 프링이 공진하는 현상은?

그림과 같은 기어 트레인에서 가장 왼쪽 기어 A가 840[rpm] 의 속도로 반시계 방향으로 회전할 때, 가장 오른쪽 기어 F 의 회전수[rpm]와 회전 방향은? (단, Z는 각 기어의 잇수를 나타낸다)

원추각(꼭지각의 1/2) , 접촉면의 평균지름이 230[mm], 접 촉너비가 50[mm], 접촉면의 허용압력이 0.02[kgf/mm2]인 원추클러치에 160[kgf]의 축방향 힘을 가할 때 전달할 수 있 는 최대 토크[kgfㆍmm]는? (단, 접촉면의 마찰계수는 0.3, cos α≒0.95, sin α≒0.315로 한다)

볼베어링의 구성 요소가 아닌 것은?

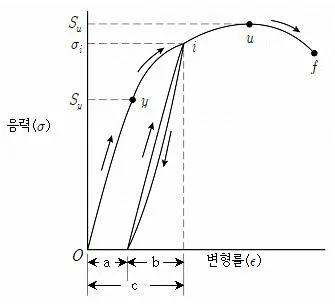

그림과 같은 응력－변형률 선도에서 a, b, c에 대한 설명으 로 모두 옳은 것은? (순서대로 a, b, c)

두줄 나사를 두 바퀴 회전시켰을 때, 축 방향으로 12[mm] 이동하였다. 이 나사의 피치[mm]와 리드[mm]는? (순서대 로 피치, 리드)

그림은 두 개의 원을 이용하여 만든 판캠으로, B축의 행정 거리가 15[mm]일 때 큰 원과 작은 원간의 중심거리 X[mm]는?

그림과 같은 스프링 장치에 2400[N]의 하중을 아래 방향으 로 가할 때 스프링의 처짐량[mm]은? (단, k1, k2, k3＝ 200[N/mm], k4, k5, k6＝300[N/mm]이다)

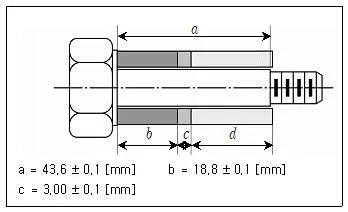

그림과 같이 볼트와 너트를 이용하여 세 개의 중공 실린더 를 조임량 0.1[mm] 이상으로 체결하고자 한다. 각 부품의 평균 치수와 공차가 다음과 같을 때, d의 치수로 적합한 것 은? (단, a는 볼트 생크부의 길이, b, c, d는 중공 실린더의 길이)

이음매 없는 강관에서 내부압력은 0.3[MPa], 유량이 0.3[m3/sec], 평균유속이 10[m/sec]일 때 강관의 최소 바 깥지름[mm]은? (단, 강관의 허용응력은 6[MPa], 부식여유 는 2[mm], 이음효율은 100%, π＝3으로 한다)
